Уложенная теплотрасса своими руками требует одновременного утепления – нельзя сначала проложить трубы под землей, а затем утеплить их. Хотя есть вариант открытой укладки труб отопления бесканальной. Прокладка теплотрассы под землей называется канальной. В частном хозяйстве, где каждая копейка на счету, предпочтение отдается бесканальной прокладке труб, так как при этом нет необходимости проделывать большой объем землеройных работ. Но в этом случае изоляция теплотрассы должна быть более качественной, так как в грунте температура почвы находится на постоянном уровне в несколько градусов, а над землей может быть как +50⁰С, так и -50⁰С.

Укладывать утеплитель на и без того теплые трубы необходимо для того, чтобы:

1. Уменьшить потери теплопроводов в отопительной системе дома или в ГВС – вода должна доставляться в конечную точку с заданной температурой;
2. Не допустить замерзание труб с холодным водоснабжением в зимний период – именно утеплитель решает, замерзнет вода в трубах или нет.

Зависимость температуры поглощения от количества слоев теплоизоляции при разных температурах теплоносителя

Трубы ГВС, отопления или подачи холодной воды имеют цилиндрическую форму, и общая площадь труб представляет собой огромный полигон для тепловых потерь. Чем больший диаметр имеет теплотрасса, тем больше тепла теоретически будет уходить в окружающее пространство. В таблице ниже показана зависимость тепловых потерь от разницы температур в трубе и на ее поверхности (параметр Δt°), от слоя теплоизоляции и от диаметра труб теплотрассы.

Для утеплителей работает

Толщина, которую может иметь изоляция теплотрассы, ограничивается условиями ее эксплуатации, и даже самый толстый утеплитель, уложенный в несколько слоев, будет пропускать некоторое количество тепла. Поэтому рекомендуется не увеличивать в диаметре утеплённую трубу, а использовать утеплители с минимальным коэффициентом теплопроводности.

Утепление теплотрассы скорлупой

Монтируя тепломагистраль, есть вероятность того, что одного утепления трассы будет недостаточно, и тогда применяют принудительный подогрев трубопровода, например, греющий кабель.

1. Термоизоляция трубопровода должна иметь гидрофобные свойства, так как влажный слой утеплителя не удержит тепло, а будет способствовать более активной его отдаче в грунт или в атмосферу;
2. Наружное утепление необходимо защищать от физического повреждения, от дождя и снега, от солнечных лучей и от ветра – все эти факторы разрушают материал изоляции.
3. Выбирая стройматериал, необходимо, чтобы диапазон его эксплуатационных температур совпадал с сезонными температурами в регионе;
4. Длительность эксплуатации – следующее требование в теплоизоляционным материалам;
5. Укладывать или крепить теплоизоляцию должно быть легко, доступ к трубам не должен быть затруднен другим оборудованием или предметами;
6. Материал термоизоляции должен быть химически пассивным.

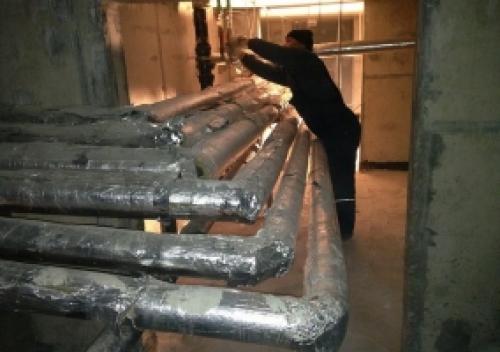

Как утеплить теплотрассу в частном доме. Причины для утепления внутренней системы отопления

Основная причина – экономия топлива. Утепляют трубы отопления, проходящие через неотапливаемые помещения – подвалы, гаражи, кладовые, котельные, чердаки; в местах прохождения через стены и перекрытия. Это позволяет сэкономить до 10–20 % тепла. Даже небольшие потери тепла при прохождении перекрытий и стен составляют до 5 %.

Решая, надо или нет выполнять теплоизоляцию трубы в неотапливаемом помещении, учитывайте: это не только сэкономит затраты на топливе, но и уменьшит время работы отопительного агрегата и увеличит ресурс его работы.

Иногда при прохождении труб отопления через неотапливаемые помещения возникает необходимость предохранить трубы от замерзания в морозы.

Если система отопления имеет достаточно высокую температуру, то желательно теплоизолировать трубы в стенах и перекрытиях, чтобы уменьшить вредное воздействие тепла на строительные материалы – температура в 70…80 °С нежелательна для бетона, цементных стяжек, линолеума, паркета. К низкотемпературной системе теплого пола это не относится.

Утеплять стояки отопления в комнатах бессмысленно, ведь тепло от стояков все равно попадает в жилое помещение. Иногда используют теплоизолированные трубы в помещениях с нерегулярным включением отопления – например, на веранде, используемой только весной для выращивания рассады, в бане и т.д. Батареи при этом включают или выключают по необходимости.

Иногда трубы отопления утепляют по совершенно нетипичным причинам. Знаю случай, когда в доме с частыми перебоями в подаче электроэнергии утеплили трубы на веранде с тонкими стенами: утепленный дом выстывает медленно, а на веранде при отключении отопления трубы в дальнем углу перемерзали. Теперь при остановке котла радиатор сливают, а вода в трубах отопления с теплоизоляцией выстывает медленно и не перемерзает.

Как утеплить теплотрассу на улице своими руками. Чем утеплить трубы отопления на улице своими руками

Чтобы правильно выбрать трубный утеплитель, нужно знать, какие виды теплоизоляции для труб отопления существуют, и каковы особенности каждого из них.

Классификация теплоизоляционных материалов для труб отопления

1. По способу монтажа:

• жесткие листовые утеплители . К ним относятся: пенопласт и пенополистирол. Несмотря на высокие теплоизоляционные свойства, монтаж таких утеплителей достаточно сложен с точки зрения обеспечения герметичности утепления;

• рулонные утеплители . В их числе: полиэтилен (используется в качестве дополнительного составляющего утепления), фольгированный пенофол, вата (минеральная и стекловата). Применение рулонных материалов требует обустройства их надежного крепления к трубе;

• сегментные (кожуховые) утеплители . Таких утеплителей есть две разновидности: жесткие – скорлупы из пенополистирола, пенополиуретана (ППУ) или пенопласта, и мягкие – полимерные трубы. Преимущество сегментных материалов в том, что они отлично держат форму, просты в монтаже и обеспечивают нужный уровень герметичности прилегания теплоизоляционного материала к трубе отопления;

• напыляемые утеплители в т.ч. термокраска . Пеноизол отлично зарекомендовал себя в качестве напылителя, поскольку позволяет изолировать даже мелкие щели. Таким же свойством обладает и термокраска. Единственный минус этих материалов они довольно дороги и их самостоятельное нанесение проблематично.

Теплоизоляция труб отопления жесткими, мягкими и напыляемыми утеплителями

2. По виду утеплителя:

• пенопласт и пенополистирол . Обладают наилучшими характеристиками с точки зрения сохранения исходной температуры теплоносителя. Их применение в виде скорлупы упрощает монтаж и обеспечивает надежную защиту системы;

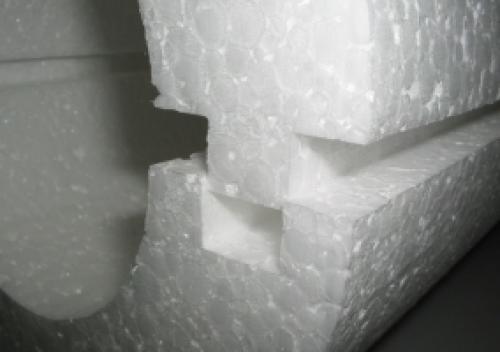

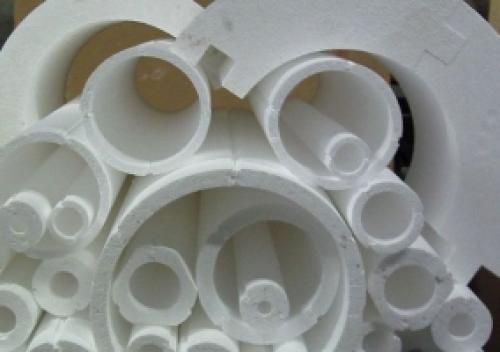

Теплоизоляция для труб отопления - скорлупа из пенопласта Теплоизоляционный материал для труб отопления - пенопласт и пенополистирол

• вата (минеральная, стекловата) . Может применяться как рулонный и как секционный материал. Вне зависимости от вида и конфигурации ватный утеплитель для труб отопления имеет существенный недостаток, который заключается в том, что вата гигроскопична. Т.е. она нуждается в дополнительной защите от влаги. При намокании вата теряет свои свойства. Поэтому зачастую секции имеют дополнительную защиту в виде фольгированного слоя. Зато вата отлично подходит для теплоизоляции труб в подвале или на чердаке.

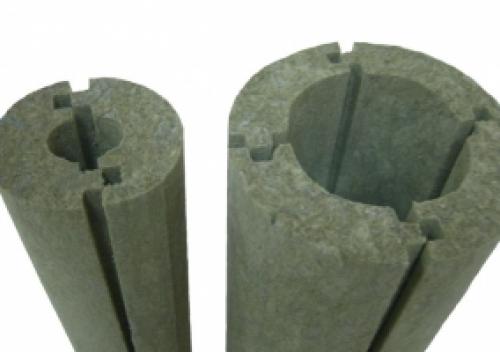

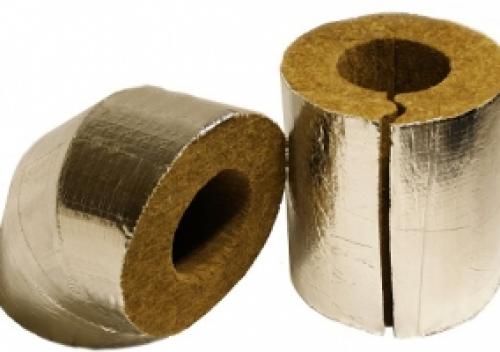

Теплоизоляция для труб отопления - кожух из минеральной ваты Теплоизоляция для труб отопления - оболочка из фольгированной базальтовой ваты

• пенофол фольгированный . Из-за малой толщины используется преимущественно для утепления труб внутри помещения.

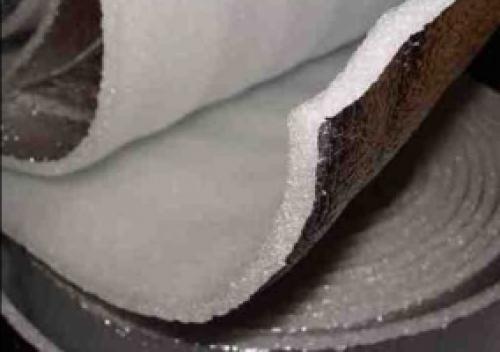

Теплоизоляция для труб отопления - пенофол фольгированный Утепление труб отопления пенофолом

• полиэтилен вспененный – (EPE, ППЭ) пенополиэтилен для труб.

Как утеплить теплотрассу своими руками. Для чего нужна термоизоляция труб и основные требования к ней

Казалось бы, нонсенс – зачем утеплять и без того почти всегда горячие трубы отопительной системы? Возможно, кого-то может ввести в заблуждение своеобразная «игра слов». В рассматриваемом случае, конечно, корректнее будет вести разговор, оперируя понятием «термоизоляция».

Термоизоляционные работы на любых трубопроводах преследуют две основные цели:

• Если трубы используются в системах отопления или горячего водоснабжения, то на первый план выходит снижение тепловых потерь, поддержание требуемой температуры перекачиваемой жидкости. Этот же принцип справедлив и для производственных или лабораторных установок, где по технологии требуется поддержание определенной температуры передаваемого по трубам вещества.
• Для трубопроводов холодного водоснабжения или канализационных коммуникаций главным фактором становится именно утепление, то ест недопущения падения в трубах температуры ниже критической отметки, предотвращения промерзания, ведущего к выходу системы из строя и деформации труб.

Кстати, такая мера предосторожности требуется и для теплотрасс, и для труб ГВС – никто полностью не застрахован от аварийных ситуаций на котельном оборудовании.

Сама цилиндрическая форма труб предопределяет весьма немалую площадь постоянного теплообмена с окружающей средой, а значит – значительные теплопотери. И они, естественно, растут по мере повышения диаметров трубопровода. Приведенная ниже таблица наглядно показывает, как изменяется величина теплопотерь в зависимости от разницы температур внутри и снаружи трубы (столбец Δt°), от диаметра труб и от толщины термоизоляционного слоя (приведены данные с учетом использования утеплительного материала со средним коэффициентом теплопроводности λ = 0,04 Вт/м×°С).

По мере роста толщины слоя изоляции общий показатель теплопотерь снижается. Однако, обратите внимание, что даже достаточно толстый слой в 40 мм не исключает теплопотерь полностью. Вывод один – необходимо стремиться к тому, чтобы использовать утеплительные материалы с минимально возможным коэффициентом теплопроводности – это одно из главных требований к термоизоляции трубопроводов.

Иногда требуется и система подогрева трубопроводов!

При прокладке водопроводных или канализационных коммуникаций случается, что в силу особенностей местного климата или конкретных условий монтажа одной термоизоляции явно недостаточно. Приходится прибегать к принудительному, к установке греющих кабелей – подробнее эта тема рассмотрена в специальной публикации нашего портала.

• Материал, который используется для термоизоляции труб, по возможности, должен обладать гидрофобными качествами. Мало току будет от утеплителя, пропитавшегося водой – он и теплопотерь не предотвратит, и сам вскоре разрушится под действием отрицательных температур.
• Термоизоляционная конструкция должна иметь надежную внешнюю защиту. Во-первых, она нуждается в защите от атмосферной влаги, особенно если применен утеплитель, способный активно впитывать воду. Во-вторых, материалы следует закрыть от воздействия ультрафиолетового спектра солнечного света, действующего на них губительно. В-третьих, не следует забывать про ветровую нагрузку, способную нарушить целостность термоизоляции. И, в-четвертых, остается фактор внешнего механического воздействия, ненамеренного, в том числе со стороны животных, или из-за банальных проявлений вандализма.

Такое утепление теплотрассы вряд ли эффективно, да и вид портит

Кроме того, для любого хозяина частного дома, наверняка, небезразличны и моменты эстетичного внешнего вида проложенной теплотрассы.

• Любой применяемы на теплотрассах термоизоляционный материал должен иметь диапазон рабочих температур, соответствующий реальным условиям применения.
• Важное требование к утеплительному материалу и внешней его облицовке – это долговечность использования. Никому не захочется возвращаться к проблемам термоизоляции труб даже раз в несколько лет.
• С практической точки зрения одним из основных требований выступает простота монтажа термоизоляции, причем в любом положении и на любом сложном участке. Благо, в этом плане производители не устают радовать удобными в применении разработками.
• Важное требование к термоизоляции – ее материалы должны и сами быть химически инертными, и не вступать ни в какие реакции с поверхностью труб. Подобная совместимость – залог длительности безаварийной эксплуатации.

Вопрос стоимости бывает тоже очень важен. Но в этом плане разброс цен у специализированных– очень большой.

Как утеплить теплотрассу на улице. Как утеплить трубы отопления своими руками

Последовательность действий в виде пошаговой инструкции:

расчет и покупка теплоизоляционного материала;

обмотка трубы фольгированным скотчем или фольгой. Фольга
выполняет функцию отражателя тепла;

установка утеплителя вокруг трубы. Секционный жесткий
(кожух) или мягкий утеплитель просто «одевается» на трубу. Что касается мягких
материалов, то их нужно нарезать заготовками, по ширине равными диаметру трубы.
Далее обмотать вокруг трубы и зафиксировать скотчем, проволокой или
пластмассовыми хомутиками. С жестким утеплителем сложнее всего. Из него нужно
создать короб вокруг трубы (или использовать трубные скорлупы соответствующего
диаметра);

осмотреть утепленную трубу на предмет наличия «мостиков
холода» и устранить их;

закрепить теплоизоляционный материал на трубе с помощью
сантехнического или металлизированного скотча;

в случае необходимости покрыть теплоизоляционный материал
защитным материалом (пленкой) и заделать стыки скотчем.

Затраты по утеплению труб отопления, несмотря на их
первоначальную величину, довольно быстро окупаются путем экономии на оплате
счетов за обогрев дома.

Утепление труб водоснабжения в частном доме – важный этап при создании комфортного микроклимата и снижения затрат на отопление помещений в частных и многоквартирных домах. Рассмотрим в статье требования к изоляции для полипропиленовых труб, надо ли утеплять отопление и водопровод.

В частных домах коммуникации имеют два уязвимых участка для промерзания. Расположены данные участки на улице при прокладке коммуникаций от скважины к дому или в не отапливаемом подвале. Если вы не сделали утепление подвала, то защитить трубы в подвале частного дома от теплопотерь необходимо. Рассмотрим, чем и как утеплить коммуникации своими силами, расскажем какие использовать материалы.

Надо ли утеплять полипропиленовые трубы в частном доме? Если вы не провели при строительстве , то защитить коммуникации от потерь тепла просто необходимо. Если загородный дом редко эксплуатируется в зимний период, то коммуникации могут промерзнуть, независимо от того, какой материал используется для трубы водопровода – металлопластик, пнд или оцинкованная сталь.

Как утеплить трубы в частном доме своими руками

При входе холодной водопроводной трубы в теплое помещение на ней всегда будет образовываться конденсат. Если труба будет изолирована, то вы защитите помещение от возможного появления сырости. Отопление дома также нуждаются в теплоизоляции, чтобы не тратить лишнее тепло в данном помещении, а перенаправить его по максимуму в жилые помещения, снизив свои затраты на отопление.
