ABB f202 ac схема подключения. Принцип действия

29.12.2019 в 02:35

ABB f202 ac схема подключения. Принцип действия

В основе принципа действия УЗО лежит использование измерительного трансформатора, который имеет две индуктивно связанные обмотки. Одна из них подключена последовательно к нулевому, а другая – к фазному проводу. В нормальных условиях работы электрической сети магнитные потоки, вызванные этими токами, взаимно компенсируются, поскольку значения их равны между собой.

В случае возникновения тока утечки, магнитный поток, создаваемый током фазного провода, превышает значение магнитного потока в нулевом проводе. В результате подается команда на срабатывание реле, которое размыкает электрическую цепь.

При проектировании и монтаже автоматической защиты следует учитывать особенности электрической сети объекта. Если необходимо выполнить подключение УЗО в квартире, то, как правило, оно устанавливается на входном щитке недалеко от счетчика электрической энергии.

Для того чтобы правильно выполнить подключение УЗО, необходимо разобраться с особенностями конструкции и принципа работы этих устройств.

ABB f202 ac схема подключения. Принцип действия

Существует две разновидности УЗО по принципу действия:

  • электромеханические;
  • электронные.

Для работы первых из них нет необходимости подавать напряжение на цепи управления этим устройством, другими словами, качество функционирования таких устройств не зависит от наличия напряжения в сети. Это значительно повышает их надежность по отношению к электронным моделям. Примером электронного УЗО может служить устройство ABB УЗО F202 AC-80/0.03, а электромеханического — ABB FH202 АС-40/0.03.

Кроме того, в зависимости от количества фаз сети, в которую должно быть установлено это устройство, оно может быть выполнено в двухполюсном (например, ABB FH202 2P) или четырехполюсном (ABB FH204 4P) варианте. Наиболее распространенная схема подключения УЗО на сегодняшний день – это монтаж двухполюсного устройства в однофазную сеть. В свою очередь, четырехполюсное УЗО может быть использовано в трехфазной сети с изолированной или глухозаземленной  нейтралью, а также в однофазной сети.

Подключение УЗО сверху или снизу. Как работает автомат дифзащиты?

Как и у обычного автоматического выключателя, у него есть магнитный расцепитель, который срабатывает при токах, превышающих его номинальное значение.

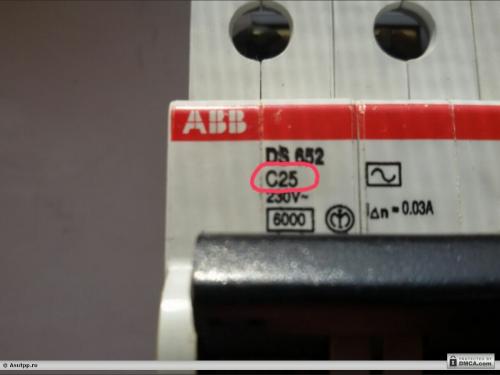

Это значение может быть: 6.3, 10, 16, 25, 32 и более ампер (см. рисунок ниже).

Подключение УЗО сверху или снизу. Как работает автомат дифзащиты?

Но отличительной его особенностью является еще одна способность – это отключать электропитание линии, при токе утечки на землю значением: 5, 10, 15, 25, 30 и более миллиампер.

Подключение УЗО сверху или снизу. Как работает автомат дифзащиты?

Рис. 3. Допустимый ток утечки (выделен красным). Мое авторское фото.

Токи до 25 мА не смертельны для человека, поэтому при достижении в цепи этого значения, дифавтомат, отключит линию от электропитания, обеспечив безопасность человека.

Дифавтоматы на ток утечки более 100 мА предназначены больше не для защиты человека, а сохранности жилища от пожара при повреждении изоляции провода.

Для проверки автомата дифференциальной защиты на работоспособность, достаточно нажать кнопку «Т» то есть – тест, на передней панели прибора . При исправном автомате, должно произойти отключение его контактов. Если этого не произошло, значит, он неисправен, и пользоваться таким небезопасно. Естественно, перед нажатием, нужно убедится, что на него приходит напряжение сети.

Подключение УЗО сверху или снизу. Как работает автомат дифзащиты?

Рис. 4. Кнопка TEST для проверки УЗО. Мое авторское фото

Крепится дифавтомат на DIN-рейку, отдельно или внутри щита.

Схема подключения УЗО изображена на фото ниже.

Подключение УЗО сверху или снизу. Как работает автомат дифзащиты?

Рис. 5. Пример схемы подключения УЗО (ДИФАВТОМАТА). Мое авторское фото

Обязательно нужно соблюдать порядок подключения фазы и нуля. Иначе прибор может не работать совсем или работать не корректно!

Куда подключать фазный провод к УЗО авв. Как подключить УЗО ABB (схема подключения)

Ранее мы уже рассматривали, как подключить УЗО в квартире с заземлением, в зависимости от его типа. Однако монтаж устройства АВВ может несколько отличаться, но, как правило, не очень. Установка дифреле происходит в сухом помещении, защищенном от попадания влаги в том или ином её виде. Монтаж аппарата должен выполнятся специалистами, которые разбираются в таких делах. Однако, если вы уверены в своих силах и решите сами это сделать, то нам остается лишь напомнить про осторожность: любое неправильное действие (к примеру, некорректное соединение проводов), несоблюдение техники безопасности и т.п., может привести к летальному исходу.

Перво-наперво проверьте аппарат на целостность (нет ли трещин на корпусе, других дефектов). Перед непосредственным подключением несколько раз включите и отключите дифреле и понаблюдайте, как работает этот механизм. Определите маркировку УЗО АВВ и убедитесь в том, что устройство подходит для вашего типа электросети.

С предыдущими моментами мы разобрались и теперь все готово для начала работ. Итак, как же подключить УЗО АВВ? Установка устройства происходит в электрощитке. Там аппарат прикрепляется на DIN-рейку вертикальным образом, а кнопка «вкл» должна смотреть вниз (значит, что УЗО включено). Не забудьте предварительно обесточить линию! Для монтажа дифреле воспользуйтесь медной проволокой и шинами соединения. Важно, чтобы напряжение подавалось на верхние клеммы устройства, хоть и удобнее подводить его снизу.

Некоторые задают вопрос: куда подключать фазный провод к УЗО АВВ ? Необходимо обратить внимание на корпус устройства. Обычно на его задней или лицевой стороне нарисована схема подключения. Но бывает её нет. Тем самым производитель показывает, что без разницы куда подключать фазный провод, но это касается лишь УЗО марки ABB. За другие аппараты мы не ручаемся, что там такие же нюансы с подключением. Предлагаем купить УЗО ABB в Москве. У нас имеется широкий ассортимент такого товара европейского качества и по приемлемой стоимости.

Подключение автомата ABB. Автоматические выключатели АББ: особенности выбора и монтажа

Вступление

Приоритетом в проектировании и монтаже электропроводки и электрических цепей, наряду с функциональностью и качеством, остается безопасность потребителя. Основное правило в решение этой задачи – в аварийных ситуациях осуществить автоматическое отключение цепи или прибора от электропитания до нанесения вреда здоровью или ущерба. Решают задачу безопасности, автоматические выключатели электрических цепей. В этой статье посмотрим, образцом качества и надежности.

ABB f202 ac схема подключения. Принцип действия 05

Два назначения автоматических выключателей АББ

Автоматические выключатели abb выполняют в электрической цепи два назначения.

Первое назначение , прерывать (отключать) электрическую цепь в случае возникновения перегрузки, то есть, превышения расчетных норм потребления электроэнергии. Такое превышение называется перегрузка и сопровождается перегрузка сильным повышением температуры электропроводки. Как следствие, начинается плавление изоляции электрических кабелей и возможность возгорания.

Момент отключения цепи от питания, называется срабатыванием устройства .

ABB f202 ac схема подключения. Принцип действия 06

В автоматическом выключателе ABB решет задачу автоматического отключения при перегрузке, тепловой расцепитель выключателя. По механике срабатывания, отключение происходит из-за нагрева пластины из биометалла, которая меняет свою форму при нагреве.

Процесс перевода устройства из аварийного режима (отключение) в рабочий режим, называется взводом . Взвод выключателей ABB осуществляется механическим способом при помощи рычага (небольшого переключателя на корпусе устройсва).

Второе назначение автоматического выключателя это разрывать цепь электропитания при возникновении в цепи сверхтоков. Основное причиной появления сверхтоков, является короткое замыкание в цепи, крайне опасный аварийный режим, угрожающий жизни людей и животных.

Защиту от короткого замыкания решает электромагнитный расцепитель установленный в автоматическом выключателе. Взвод автоматического выключателя в рабочее положение, осуществялется после устранение неисправности, механическим способом, тем же рычагом взвода.

Стоит обратить внимание, что автоматические выключатели АББ, имеют большой запас аварийных срабатываний. С характеристиках выключателя указывается, сколько раз прибор может сработать без нарушения функциональности. Для выключателей abb количество таких циклов отключение/взвод  исчисляется тысячами и указываются на корпусе устройства (4500, 6000, 10000).

Как монтируются автоматические выключатели АББ

Установка (монтаж) автоматических выключателей АББ производится в распределительных щитах или электрических боксах. Устанавливаются выключатели (автоматы защиты) на специальные монтажные DIN рейки шириной 35 мм. Способ установки невинтовое защелкивание.

ABB f202 ac схема подключения. Принцип действия 07

Как выбрать автомат abb

Автоматы защиты данной фирмы отличаются максимумом характеристик, вынесенным на корпус. Для потребительского выбора важны следующие характеристики устройства:

  • Тип срабатывания, буква C. Для розеточных групп и потребителей с умеренными токами пуска. Тип B для протяженных линий, тип D для трансформаторов и больших пусковых токов.
  • Номинальные токи. Это токи рабочей нагрузки, превышение которых вызовет срабатывание автомата. Линейка характеристик для abb автоматов (А): 6/10/16/20/25/32/40/50/63/80/100.

Особенности серий abb

При покупке рекомендую обратить внимание на следующее:

Выключатели серии М2хх, не имеют теплового расцепителя и защищают только от сверхтоков. Как следствие, при применении их в цепях электродвигателей нужно дополнительно применять тепловое реле.

Что нужно для монтажа

При монтаже выключателей abb в электрическом щите, для подключения к питанию рядом расположенных автоматов осуществляется при помощи перемычек или соединительными гребенками.

Для перемычек используются провода ПВ-3, штыревые или вилочные наконечники. Последние подходят не для всех типов автоматов.

Fh202 ac-25/0 03 подключение. Схемы монтажа

Бывают различные схемы подключения УЗО и автомата. Установка в единую цепочку обычно не вызывает сложностей. Подключение выполняется при помощи оборудованной DIN рейки на электрощитке. В ней имеются углубления для установки защелок устройства. На приборе предусмотрена маркировка фазного и нулевого провода. При этом силовой провод подсоединяется сверху, а нагрузки снизу.

Один из вариантов подключения УЗО

Защитное оборудование подключается так:

  • вводный автомат объединяется с магистралью наружной сети;
  • электросчетчик учитывает расход электричества и напряжения;
  • в верхние разъемы УЗО подсоединяются кабеля;
  • фазный провод от УЗО подключается с фазой автомата.

Использование механизма для одного прибора

Датчики движения для включения света.   Этот электронный прибор позволяет экономить до 85 процентов электроэнергии. Рассмотрим основные принципы работы устройства, его виды и порядок монтажа.

Вариант подключения УЗО к однофазной сети с заземлением и без

УЗО предназначено остановить работу устройств при протечке оборудования. У заземления похожая цель: прекратить протекание тока через элементы, которые для этого не предусмотрены. УЗО и заземление позволяют обесточить оборудование различными способами. Защитные отключения можно использовать в постройках старого образца с двухфазной цепью, если отсутствуют провода заземления.

Комбинация использования двух разных приборов

Одноуровневая защита предполагает монтирование одного УЗО. При этом выбирайте достаточно мощный механизм, который может выдержать нагрузку со всех приборов. Такое подключение предполагает, что ток с выходящих клемм передается на автоматические выключатели, а затем к розеткам. Схема без заземления не занимает много места и проста. К недостаткам следует отнести прекращение передачи электрического тока при поломке какого-либо прибора. Общее УЗО нельзя ставить в квартире, имеющей проводку TNC. Опасные устройства должны быть защищены при помощи отдельного УЗО.

Полярность УЗО ABB. Подключение УЗО

VVV121
(Москва, Россия)
15:45:36
Имеем в щитке УЗО ABB F362, 40А 30мА. Есть ли для него разница, к какому (правому или левому) контакту подключать ноль, а к какому - фазу? А то вчера случайно дотронулся до фазного провода - ощущение неприятное, УЗО не сработало. Решил ради интереса замкнуть фазу на землю - выбило автомат, как и положено, УЗО не сработало. Замкнул ноль на землю - УЗО сработало. Что я делаю не так? ;-)
ВТБ!
15:54:16
2VVV121:
> ради интереса замкнуть фазу на землю - выбило автомат, как и положено, УЗО не сработало
А не фазу на ноль?
Геннадий Б
(Петербург)
16:02:30
2VVV121: Видимо, ток через Ваше тело не достиг значения 15-30 мА.
Исправность УЗО проверьте включением лампы между фазой и нулем в розетке.
Похоже, у Вас перепутаны цепи нуля и защитного проводника…
VVV121
(Москва, Россия)
16:26:33
2Геннадий Б:
Самое интересное, что на корпусе УЗО никаких условных обозначений (ноль/фаза) нет. В инструкции тоже на эту тему молчок.
Lamaster
(Россия)
16:37:46
Все нормально, VVV121!
Решил ради интереса замкнуть фазу на землю - выбило автомат, как и положено, УЗО не сработало
У разных аппаратов, разные времятоковые характеристики, проста автомат оказался быстрее :)
Замкнул ноль на землю - УЗО сработало.
Даже в исправной проводке, между нулевым рабочим и нулевым защитным, есть небольшая разница потенциалов..
поэтому когда вы их соединили возник диф. ток, который отключил УЗО.
Для УЗО полярность не имеет значения, оно работает на разности токов, полярность важна для дифавтоматов и двухполюсных автоматических выключателей с одним расцепителем.
Поэтому производители и недают условных обозначений
Удачи!
Геннадий Б
(Петербург)
16:38:10
2VVV121:Ну, это не самое интересное. Интересны результаты Ваших опытов. На корпусе, видимо, есть схема включения.
VVV121
(Москва, Россия)
16:40:31
2Lamaster:
Да я как бы все это понимаю, только что ж оно, зараза, не сработало, когда я до фазы дотронулся? Неужто ток был меньше 30мА? Ощущения сильно неприятные, интересно, это у меня типа болевой порог такой низкий или шкура тонкая? ;-)
DMC
(Moscow, Russia)
16:43:44
2VVV121:
Вам не мешало бы сперва разобраться почему узо вообще срабатывает, т.е. принцип его действия. Тогда его задачи, почему оно не сработало и что вы делаете не так - вы определите самостоятельно:)))
ВТБ!
16:50:49
2VVV121:
Можно подключать любым способом.
Из эстетских соображений лучше, чтобы кнопка тест замыкала ноль до аппарата с фазой после него.
VVV121
(Москва, Россия)
17:06:04
2DMC:
> Вам не мешало бы сперва разобраться почему узо вообще срабатывает, т.е. принцип его действия.
При замыкании фазы на землю должен появиться ток утечки, на который и среагирует УЗО. Разве не так?
2ВТБ!:
> Перепутанные PE и N - более правдоподобная версия.
Издеваетесь? Синий цвет очень трудно перепутать с желто-зеленым.
Викторыч
(Томск)
17:07:55
2VVV121:Где ноль, а где фаза для УЗО все равно. Вы за фазу ухватились до узо или после?
ВТБ!
17:17:56
2Геннадий Б:
> Типичное время срабатывания УЗО-не более 0,4 с
При токе, близком к порогу срабатывания - ~0.04.
При токе КЗ - не более 0.005 (на графике шкала неравномерная).
> А почему Вы так резко против мнения Lamaster?
У меня срабатывал вместе с автоматом, правда, типа А.
А с Леграндом каким-то даже автомат не успевал отрубиться - но автоматы были дрянные.
BV
(Москва)
17:18:17
2Геннадий Б:
>
Может быть это для Эстонии…. :-)))
А в России установлены нормы по времени срабатывания УЗО: оно не должно превышать 0,3 секунды;
Реально меньше 0,1 секунды.
DMC
(Moscow, Russia)
17:37:58
2VVV121:
Так, но только в том случае, если эта земля взята ДО узо, а не после него.
Проверьте правильнось включения узо и вашей земли.
Ну и еще надо напомнить, что ток даже в 10-15мА достаточно ощутимый.
Геннадий Б
(Петербург)
17:51:18
Я думаю, что VVV121 получил ответы на все вопросы. Осталось УЗО кнопкой "ТЕСТ" и лампой проверить и спокойно лечь спать.
VVV121
(Москва, Россия)
17:51:52
2DMC:
> но только в том случае, если эта земля взята ДО узо
"Земля" взята МИМО УЗО, потому что УЗО никаким боком к PE не подключается. Ну и, естественно, проводник PE идет от шины PE в этажном щитке.
> Ну и еще надо напомнить, что ток даже в 10-15мА достаточно ощутимый.
Скорее всего, так и есть. Я коснулся фазного провода, находясь на сухом бетонном полу. Вряд ли ток был сильно большой. Но все равно - неприятно ;-)
VVV121
(Москва, Россия)
15:41:56
2Кузен:
Колени, например ;-)))))))))))))))) Голой коленкой как раз на пол опирался.

УЗО ABB где ноль, а где фаза. Схема подключения УЗО – устройства защитного отключения

Схема подключения УЗО зависит от нескольких факторов. У различных производителей соответственно и различное внутреннее устройство УЗО. В зависимости от устройства схема подключения может меняться

Где у УЗО вход и выход. Где у УЗО фаза и ноль.

Вход и выход, фаза и ноль у двухполюсного однофазного УЗО

Расположение контактов для соединения питающего и отходящего на электрические приборы кабелей, а также расположение фазных и нулевого проводников у УЗО зависит от его производителя и соответственно от того как оно устроено.

Существуют два вида УЗО, различающиеся своими характеристиками. Во-первых, электромеханические УЗО, которые работают даже при обрыве нулевого проводника. Во-вторых, электронные более дешевые УЗО, каковые прекращают обеспечивать защиту при обрыве нуля.

УЗО могут быть двухполюсными, предназначенными для однофазной сети. А также с четырьмя полюсами, для трехфазной сети.

Фаза и ноль, вход и выход у двухполюсного однофазного электромеханического УЗО

К примеру, в электромеханическом двухполюсном УЗО производства компании ABB входной и выходящий кабели можно подключать как снизу, так и сверху. Фаза и ноль подключаются хоть слева, хоть справа. Это можно увидеть на схеме подключения нанесённой на корпус УЗО.

Вход первого проводника обозначен цифрой 1 , выход этого же проводника цифрой 2 . Вход второго проводника обозначен цифрой 3 , выход цифрой 4 . На схеме мы видим сверху цифры 1/2 и 3/4 , а снизу 2/1 и 4/3 . Значит входы 1 и 3 , а также выходы 2 и 4 могут быть выполнены и снизу и сверху.

На схеме нет обозначения нулевого проводника буквы N . Вместо буквы изображены цифры входа и выхода второго проводника 3/4 и 4/3 . Значит нулевой и фазный проводники мы можем подключить хоть справа, хоть слева.

Естественно, если мы подключаем фазный проводник сверху, то и нулевой мы должны подключить сверху. Если мы ведем подключение снизу, то вход обоих проводников должен быть снизу.

Это же правило справедливо и для подключения двухполюсных электромеханических УЗО некоторых других производителей. Но важно в каждом конкретном случае изучить схему подключения, обозначенную на корпусе.

Схема подключения и устройства электромеханического двухполюсного узо abb f202

ABB f202 ac схема подключения. Принцип действия 08

Вход и выход, фаза и ноль у двухполюсного однофазного электронного УЗО

При подключении электронного двухполюсного УЗО расположение контактов входа, выхода, а также фазы и нуля строго ограниченны. Подключение питающего кабеля проводится только сверху (в некоторых случаях только снизу), нулевой проводник N подключается только справа или только слева. Эти особенности подключения также обозначены на схеме подключения УЗО, изображенной на корпусе.

На схеме подключения УЗО ВД1-63 мы видим что вход фазного проводника обозначенный цифрой 1 находится наверху слева, а выход обозначенный цифрой 2 слева снизу. Вход и выход нулевого проводника обозначенный буквой N находится справа.

Вход фазного проводника в данном случае сверху, а выход снизу. Значит и нулевой проводник должен входить сверху, а выходить снизу.

На схеме подключения электронного УЗО Schneider Electric вход фазного проводника 1 находится справа вверху, выход 2 справа внизу. То есть вход нулевого проводника N слева сверху, а выход N слева снизу.

Схема подключения и устройства электронного двухполюсного узо Schneider Electric

Схема подключения и устройства электронного двухполюсного узо ИЭК ВД1-63

ABB f202 ac схема подключения. Принцип действия 09

Вход и выход, фаза и ноль у четырехполюсного трехфазного УЗО

Подключение питающих проводников к четырехполюсному электромеханическому УЗО в трехфазной сети возможно и сверху и снизу. Подключение же нулевой жилы, в отличии от двухполюсного электромеханического УЗО, конкретно обозначено на контактной клемме латинской буквой N . Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. Поскольку у разных производителей могут существовать отличия.

Схема подключения и устройства электромеханического четырехполюсного узо abb f204

ABB f202 ac схема подключения. Принцип действия 10

На электронных четырехполюсных УЗО подключение нуля также отмечено буквой N на клемме. Вход же и выход надо подключать строго по схеме подключения.

ABB f202 ac схема подключения. Принцип действия 11

Видео f202 AC Выключатель дифференциального тока ABB серии F202 AC (F202 AC-63/0.3)
