Для чего отверстия в пластиковых окнах. Зачем нужны дренажные отверстия в пластиковых окнах

Для чего отверстия в пластиковых окнах. Зачем нужны дренажные отверстия в пластиковых окнах

Оконные системы из ПВХ состоят из нескольких воздушных камер, благодаря чему надежно изолируют тепло и не промерзают зимой. Необходимое условие сохранения функциональности конструкций — наличие в профиле ПВХ-окон дренажных отверстий. При выпадении конденсата или осадков они отводят влагу из системы, обеспечивают внутрикамерную вентиляцию.

Зачем нужны водоотводящие каналы пластиковых окон ?

• Водоотведение . Внутрь ПВХ-рамы проникает влага, идущая сквозь негерметично закрытые створки. И для вывода жидкости наружу во избежание промерзаний и порчи системы требуется специальный механизм — дренаж. Устроен он достаточно просто, но способен исключить попадание воды на армирующий профиль. При скоплении достаточного объема влаги жидкость выходит на оконную поверхность по водоотводящему шлицу. Последний фрезеруется при производстве оконных профилей.

• Вентиляция внутри камер . Водоотводящие детали служат вентиляционными отверстиями в пластиковых окнах. Они помогают проветривать камеры — пропускают в профиль воздух. А влага беспрепятственно выходит на поверхность окон.

Сколько дренажных отверстий должно быть на раме ?

Минимальное количество вентканалов на оконной раме — два. Они бывают круглые, плоские. Крупногабаритные конструкции оснащаются большим числом воздушных отверстий. Обычно на каждую секцию более 60 см в ширину приходится по 2 вентканала. У секций шире 60 см их число увеличивают.

Можно ли самостоятельно сделать оконный дренаж ?

Редкое окошко нуждается в дополнительном высверливании вентканалов. Однако при такой необходимости их может просверлить заказчик профилей или монтажники. Перед сверлением необходимо найти разрез профильной системы с размерами и посчитать габариты наружной камеры. Лучше сверлить пластик фрезой. Но подойдет и стандартное сверло, по величине подходящее для вентиляционной заглушки. Обычно ее поставляют вместе с профилем.

Как чистить дренажные отверстия в окнах ?

Водоотводная конструкция, чрезвычайно важная для функциональности и долговечности окон, практически незаметна благодаря заглушкам дренажных отверстий в тон профиля. Накладки защищают водоотводящие каналы от засорений и влаги. Периодически их все-таки нужно очищать. Засоры дренажной системы могут привести к печальным последствиям. Зимой замерзнет вода в пластике — он будет пропускать холод, профиль разрушится. Во избежание подобных неприятностей необходимо хотя бы 1–2 раза в год при мытье окон удалять пыль из дренажных каналов. Найти их просто. Откройте оконные створки. Внизу рамы вы увидите вентканалы. Для их очищения удобно использовать щеточку с пластмассовым ворсом, проволоку. Проще, быстрее и эффективнее убирать грязь пылесосом.

Если статья была Вам полезна, то жмите «Нравится» и подписывайтесь на наш канал.

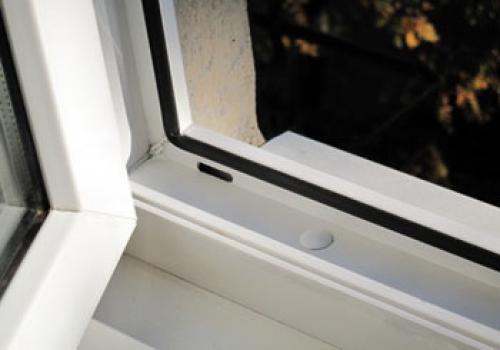

Компенсационные отверстия в окнах ПВХ.

Расположение дренажных отверстий в ПВХ. Как устроена дренажная система пластиковых окон

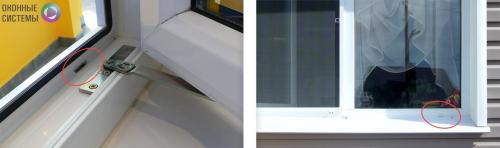

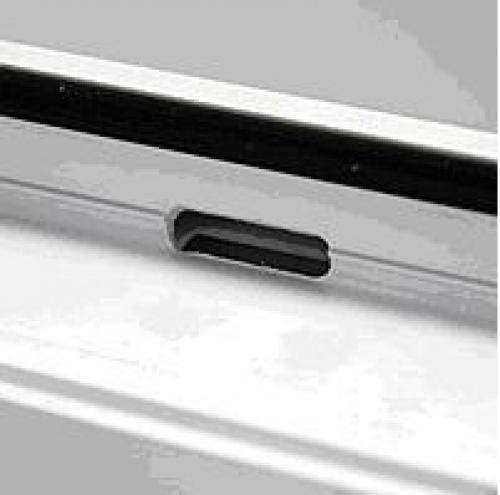

Для удаления воды служат дренажные отверстия в окнах ПВХ, расположенные у внешнего края фальца и возле внешнего притвора оконной рамы. Открыв створку, можно увидеть эти отверстия.

Поверхность профиля в этих областях имеет уклон наружу, как раз в сторону вентиляционных отверстий, благодаря чему конденсат не застаивается в полости и удаляется полностью.

Куда ведут дренажные отверстия в окнах ПВХ? Часто на внешней поверхности оконной рамы можно увидеть небольшие козырьки. Это и есть выходы дренажной системы окна. То есть отверстие ведет в полость профиля, ближайшую к наружной поверхности. Наружное, выходное отверстие проделывается над горизонтальной перемычкой внутренней полости, которая ограничивает проникновение воды далее и выводит ее наружу. Декоративные козырьки на выходных водоотводных отверстиях в окнах ПВХ служат защитой от попадания внутрь внешней влаги и средством эстетического оформления окна.

Однако это не единственный вариант организации дренажной системы пластиковых окон. Канал отвода воды может проходить в полости профиля вертикально, до крайнего паза на его нижней поверхности. В этом случае отвод воды осуществляется через отверстие под профилем, которое не видно снаружи и хорошо защищено от атмосферной влаги.

При таком устройстве системы окна отлив должен устанавливаться только во второй паз профиля, иначе вода из канала будет попадать под отлив, что приведет к намоканию монтажного шва и расположенных ниже материалов.

Водоотводная система пластиковых окон вполне может сочетать оба способа вывода конденсата наружу. В любом случае следует очень внимательно отнестись к монтажу отливов и не успокаиваться при виде дренажных отверстий в окнах ПВХ на внешних плоскостях профилей.

Устройство осушающей системы пластиковых окон предусматривает и вентиляцию полостей, необходимую для беспрепятственного стока конденсата. Водоотводная система окна имеет такие же каналы и в верхнем рамном профиле. Это необходимо для выравнивания давления в дренируемых полостях. Выпуская наружу воду, водоотводная система окна одновременно впускает внешний воздух, благодаря чему конденсат «не зависает» в каналах из-за пониженного давления в полостях профилей.

Заглушки дренажных отверстий. Заглушка дренажного отверстия пластикового окна белая

служат специальными колпачками, защищая наружные отверстия, предусмотренные для отвода воды из внутренних камер пластиковых окон.

Благодаря этим пластиковым декоративным колпачкам отверстия защищены от засорения снаружи.

Мы осуществляем доставку по России и странам СНГ . Стоимость доставки зависит от веса заказа и зоны доставки. На стадии оформления заказа укажите свой регион и город, и Вам будет предложены возможные способы доставки и их стоимость.

СДЭК

Логистическая компания СДЭК имеет развитую структуру пунктов выдачи. Также осуществляет курьерскую доставку до двери. Стоимость доставки рассчитывается сайтом на стадии оформления заказа.

Почтой РФ

Стоимость доставки рассчитывается исходя из тарифов Почты плюс 100 руб. (стоимость нашей услуги по отправке).На сайте http://www.pochta.ru/ можете определить стоимость услуг Почты и проследить отправление по номеру трекинга.Максимальные габариты посылки - сумма измерений не должна превышать 1 метр. Заказы отправляются после поступления предварительной оплаты в размере транспортных расходов.

ТК Деловые линии

Доставка по РФ крупногабаритного товара производится силами транспортной компании "Деловые линии". Стоимость доставки рассчитывается как сумма тарифа перевозчика и наших услуг по отправке в размере 300 руб.

Самовывоз из пунктов СДЭКа

Мы рады предложить Вам доставку до пункта выдачи логистической компании СДЭК. Вы сможете забрать свой заказ в удобное для Вас время.

При оформлении заказа можно выбрать удобный пункт выдачи в любом городе России. На стадии оформления укажите в поле "город" свой город и сайт отобразит карту с офисами СДЭКа и цену услуги.

Компенсационные отверстия в окнах. Системы вентиляции в окнах ПВ. 2019

Пластиковое окно - это технически сложный продукт, защищающий помещение от уличного воздействия. Для полноценного функционирования изделий важен каждый элемент, каждая деталь. При выборе пластикового окна рекомендуем обратить внимание, в том числе, и на системы отверстий в ПВХ-раме.

Согласно ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия » ПВХ-изделия должны включать в себя систему отверстий:

1. Система для осушения полости между кромками стеклопакета и фальцами профилей. Данная система отверстий просверливается в открывающихся элементах оконного блока, расположена в наиболее глубоких частях фальцев профиля.
2. Дренажная система (система для отвода воды). Данная система просверливается внизу горизонтальной части коробки оконного блока и при открытии окна заметна, с улицы дренажные отверстия закрываются декоративными накладками. Фальц коробки ПВХ-окна имеет уклон наружу, как раз в сторону дренажных отверстий, благодаря чему влага не застаивается и самоудаляется.

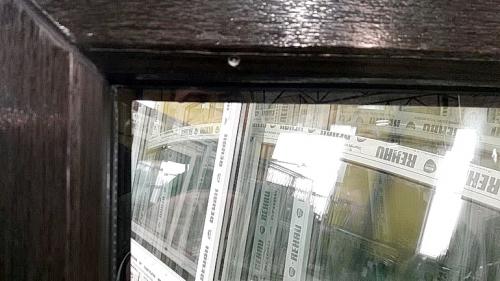

3. Система отверстий для компенсации ветрового давления. При ветровой нагрузке влага может не полностью покинуть профиль через дренажные отверстия. Это происходит из-за внешнего давления, оказываемого ветром. Соответственно, необходимо выровнять давление, чтобы впустить внутрь воздух. Поэтому такой тип отверстий выполняется в верхней части рамы. Ещё одним важным моментом является то, что система отверстий для компенсации ветрового давления и система для отвода воды должны фрезероваться со смещением не менее 50 мм. Если их профрезеруют на одном уровне, может появиться эффект свистка. Диаметр отверстий должен составлять не менее 6 мм.

4. Система отверстий для снижения нагрева цветных профилей. У профилей, обращенных цветной лицевой поверхностью на уличную сторону, в целях уменьшения теплового воздействия солнца и во избежание связанных с этим нежелательных деформаций, обязательно должна быть организована вентиляция всех внешних предкамер. Для этого в каждой штанге профиля, внешние предкамеры которой не были вскрыты при фрезеровании отверстий водоотвода / вентиляции, необходимо выполнить минимум по одному отверстию с каждой стороны.

Дренажные отверстия в алюминиевых окнах. Системы дренажа оконных конструкций

Мне нравится

В настоящее время идет активная замена окон в старых домах на окна современного типа. Потребители устанавливают у себя в квартирах и домах окна из ПВХ профиля, деревянные окна и алюминиевые. Многие предприятия, государственные учреждения, школы, детские сады, больницы, поликлиники, тоже стремятся поменять свои старые окна, входные группы и конструкции на новые.

Современные оконные конструкции обладают рядом преимуществ перед оконными конструкциями старого типа. Они герметичны, обладают отличной звуко и теплоизоляцией . В помещениях, в которых были установлены оконные конструкции нового типа, всегда тепло и не дует из окна (при правильном монтаже оконного блока). Посторонние звуки со стороны улицы практически не слышны и не мешают людям жить, работать и отдыхать.

Однако в процессе эксплуатации современных окон возникла иная проблема – возникновение конденсата на стеклопакете оконного блока. Дело в том, что во время жизнедеятельности человека, его бытовых потребностей: стирка, приготовление пищи, влажная уборка помещения, принятие душа, выделяется большое количество влаги в помещение. И если раньше (со старыми окнами) вентиляция помещений происходила естественным образом, через естественные щели деревянных оконных блоков, то в современных оконных блоках, рамы и створки настолько плотно прилегают друг к другу, благодаря контурам уплотнителей, что практически полностью блокируют поступление воздуха в помещение и отвод лишней влаги из помещения не происходит. Из - за разности температур внутри помещения и снаружи и повышенной влажности появляется конденсат. Эту проблема решается с помощью системы дренажа в оконных конструкциях. Добросовестные производители оконных конструкций из ПВХ, дерева и алюминия, обязательно делают дренажные отверстия в своих изделиях еще на производстве.

Задача потребителя убедиться не только в качестве самого профиля (ПВХ, дерево или алюминий), уплотнителей, фурнитуры и монтажа изделия в проем с соблюдениями всех норм, но и проверить наличие системы дренажа в изделии. Это сделать достаточно просто. Необходимо открыть створку готового изделия (окна) и посмотреть, есть ли на раме окна отверстие, через это дренажное отверстие скопившаяся влага будет выходить наружу.

На раме изделия должен быть водоотводной колпачок. Если его не будет, то во время косого дождя вода сможет попасть через незакрытое отверстие в раму конструкции. Так же стоит посмотреть снизу на створку, там тоже должно быть дренажное отверстие, оно служит для отвода влаги из створки и выравнивания в ней давления. Система дренажа позволяет не только отводить скопившуюся влагу наружу в процессе эксплуатации оконной конструкции, но и позволяет проветривать внутренние полости рам и створок, что приведет к долговечности изделия в целом.

Примеры система дренажа на окнах из профилей разного типа материала (ПВХ, алюминий, дерево):

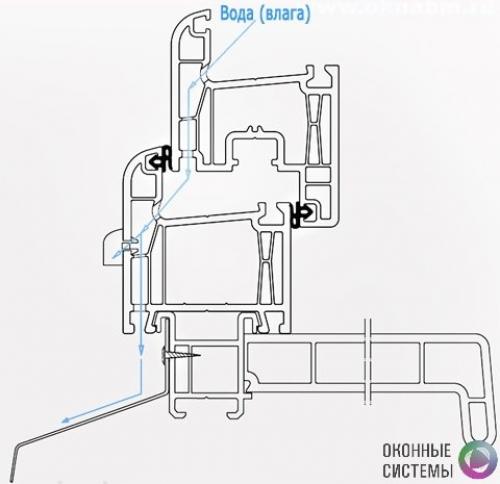

Типичная система дренажа на оконных конструкциях из ПВХ профиля. Влага выводиться через отверстия в створке, попадает на раму и через шлицы выводиться наружу через водоотливной колпачок или через нижнее дренажное отверстие.

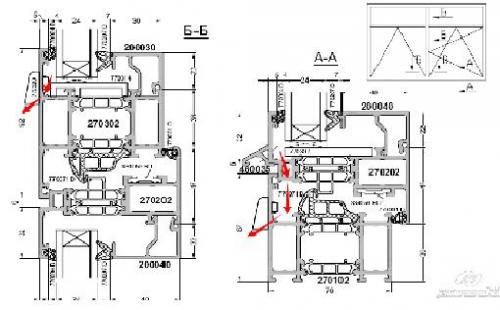

Система дренажа на оконной системе из алюминия, на примере окна из «теплого» профиля системы GUMANN – Алюмарк. Показана система дренажа из импоста изделия, створки и рамы.

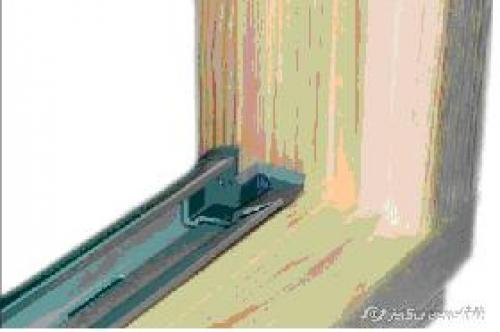

В изделиях из дерева система дренажа работает таким же образом, на примере системы СТАРТ.

Дренажные отверстия должны быть в количестве не менее чем по два на каждую створку и глухую раму, и обычно 40-50 мм от каждого угла со стороны стеклопакета.

Систему дренажа следует периодически проверять, раз в сезон, так как в процессе эксплуатации дренажные отверстия могут забиться, пыль с улицы, недавний ремонт. Отверстия требуют осмотра и чистки.

Только при надлежащим уходом за фурнитурой (смазка и проверка), за уплотнителями и системой дренажа вашего окна, оно прослужит Вам долгие годы.

Видео всё о конденсате на стеклопакете в пластиковых окнах
