Ремонт бензокосы чемпион своими руками. Конструкция бензокосы

Ремонт бензокосы чемпион своими руками. Конструкция бензокосы

Триммер состоит из трех частей: бензинового мотора, штанги с валом внутри и режущего елемента. Крутящий момент через вал передается от мотора к режущей головке. В триммерах с изогнутой штангой роль вала выполняет тросик. Сама штанга прикреплена к редуктору бензинового мотора. На штанге находится управление двигателем, также может крепится ремень, для удобного использования триммера. Режущим элементом в бензокосилках используется леска, намотанная на триммерную головку или специальный нож, используемый для обрезки больших сорняков.

Главным и самым сложным агрегатом в триммере является двигатель. В бытовых и полупрофессиональных мотокосах применяют два вида двигателей — 2-х или 4-х тактные. В зависимости от вида бензомотора – отличается его заправка и обслуживание.

• 2-х тактные моторы не имеют своей системы смазки, поэтому работают не на чистом бензине, а на смеси бензина и масла. Последнее, попадая в камеру возгорания смазывает движущиеся компоненты двигателя.
• 4-х тактные двигатели смазываются маслом, находящемся в картере. Работают они на чистом бензине без примесей.

Ремонт бензокосы своими руками и обслуживание триммера можно проводить без сторонней помощи. Если требуется замена запчастей мотора или его настройка – тогда надо обратиться в ремонтную мастерскую.

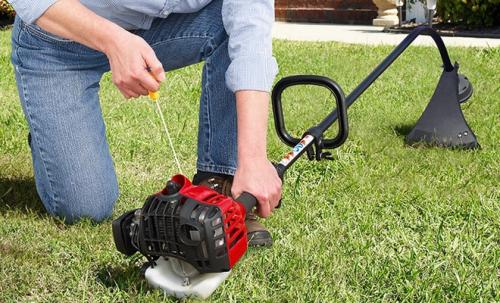

Первый запуск в начале сезона

Поздней весной, когда начинается активное применение бензокосилок, перед началом работы, надо сделать осмотр и проверку на работоспособность вашего инструмента. Обязательно надо смазать крутящиеся детали, осмотреть и при надобности заменить режущие элементы (нож или леску). Проверьте наличие в бачке топливной смеси. Если вы сливали топливо в конце предыдущего сезона, не забудьте закачать топливо в мотор с помощью подсоса (если он имеется в двигателе).

Если вы впервые пользуетесь триммером – обязательно ознакомьтесь с инструкцией по эксплуатации. Такая инструкция должна прилагаться для каждой бензокосы.

Запуск большинства двухтактных двигателей довольно прост. Используйте процедуру, описанную в инструкции вашего триммера, если она отличается от следующего:

1. Переместите рычаг воздушной заслонки в положение «открыто». Триммер расположите на боку так, чтобы воздушный фильтр находился сверху.
2. Удерживайте или заблокируйте дроссель во включенном положении (дроссель должен удерживаться до тех пор, пока двигатель не прогреется).
3. Если устройство имеет переключатель включения / выключения, переместите его в положение включения (обычно обозначенное символом «I», а не «O»).
4. Сделайте резкие, быстрые рывки ручкой стартера до тех пор, пока вы не услышите, как двигатель попытается запустить. Это должно происходить между 1-6 рывками, но не более.
5. Прикройте дроссельную заслонку на половину и возобновите запуск стартера. Двигатель должен завестись после 2-6 дополнительных рывков. Если нет, переведите рычаг дроссельной заслонки в полное положение и еще раз потяните за ручку стартера. Верните рычаг на половину дросселя и потяните еще 3 раза.
6. После запуска двигателя продолжайте удерживать кнопку пуска нажатой и дайте ему прогреться в течение 10 секунд, затем отключите систему запуска.
7. Когда бензокоса разогреется, она должна перезапускаться с дросселем в прикрытом положении.

Ремонт триммеров. Ремонт бензо- и электротриммеров.

Ремонт триммеров достаточно увлекательный и сложный процесс. Ремонт бензо и электрокос можно разделить на две категории:

1. Ремонт триммеров с естественным износом, т.е. это такой ремонт триммера в котором необходимо заменить одну или несколько запасных частей, которые вышли из строя в результате длительной и, главное, правильной работы. Данный тип ремонта триммеров банален и неинтересен, поскольку не приносит с собой никаких неожиданностей сотрудникам сервисного центра. Ремонт триммеров осуществляется профессионалами сервисного центра после работы профессионалов.
2. Гораздо более интересен второй тип ремонта триммеров, связанный с недосмотром и полным отсутствием понимания, что находится у человека в руках. Этот вид ремонта триммеров в сервисном центре и есть самое интересное в работе механиков по ремонту триммеров. Остановимся на самых интересных моментах выявленных в процессе ремонта триммеров или как их еще называют кос.

Итак, триммера подразделяются на два основных вида это электрический триммер ( она же просто коса электрическая ) и бензиновый триммер (в народе их называют чаще всего бензокоса или бензокосилка).
Начнем с основных моментов в ремонте электрических триммеров . Вроде бы, что можно сделать с триммером для того чтобы он сломался? Включил в розетку и коси себе пока не устанешь. Но не тут-то было, всегда найдется сосед, который уже 100 лет работает с такой же косилкой и который подскажет кучу способов, как косить быстрее и лучше для Вашего здоровья. А если вдруг у Вас что-то сломалось, то сосед тут же произведет ремонт триммера и, даже не смотря на то, что у вас есть гарантия, разберет триммер, выбросит несколько ненужных, по его мнению, запасных частей,

и соберет его обратно. Вы, конечно, за такое доброе отношение отблагодарите соседа и проведете с ним несколько часов, а то и дней, будете радостно расхваливать произведенный ремонт триммера и золотые руки хозяйственного соседа. Но, как чаще всего случается, на следующий день после проведенного соседом ремонта триммера, Вы в веселом расположении духа соберетесь покосить траву……. И тут выясняется, что коса не работает. Вы тут же бежите к соседу, мол, так и так сломалась проклятая, помоги. Но, странное дело, сосед Вас не узнаёт и посылает Вас в сервисный центр производить ремонт триммера, так как у него заболела любимая кошка тещи и ему некогда.
И вот теперь мы приводим примеры такого ремонта триммеров:

1. В триммерной головке стоит ну очень толстая леска и отсутствует защитный кожух. В данном случае мотор просто не может раскрутить головку и сгорает от перенапряжения, Ремонт такого триммера в сервисном центре обойдется в очень крупную сумму сопоставимую со стоимостью всего триммера.
2. Сетевой кабель отрезан, а вместо него подключен удлинитель (зачем все время включать и выключать кабеля в розетку) тонкий, но очень длинный. В данном случае из-за того, что сечение провода не соответствует его длине, мотор задыхается от нехватки электричества, и ремонт триммера в сервисном центре опять будет заключаться в замене мотора.

Выслушав вердикт сервисного центра по ремонту триммеров, Вы решаете больше не связываться с электрическим триммером и идете покупать бензиновый триммер. Ура триммер куплен и Вы, довольный собой, приезжаете дать бой злобной траве. После нескольких часов (или дней) борьбы трава побеждена. Вы в добром здравии, после трудов праведных, сидите на свежескошенном газоне и душа Ваша поет. Тут к Вам подходит сосед и кается, мол, бес попутал, что больше такое не повторится и т.д. и т.п. На радостях Вы его прощаете, миритесь несколько часов о то и дней и в процессе примирения отдаете свой бензиновый триммер соседу, у него же тещина кошка в высокой траве потерялась и теще плохо, так как надо скосить траву и найти кошку, а его триммер сломался. Через некоторое время сосед возвращает триммер, и Вы отмечаете это событие несколько часов, а то и дней. Наступает час повторной битвы со злобной травой, которая захватила весь Ваш участок и грозит соседним участкам. Вы берете свой триммер и ……. Он не заводится. Вы к соседу, а сосед в отпуске по уходу за беременной кошкой любимой тещи. И Вы опять идете в сервисный центр по ремонту триммеров.

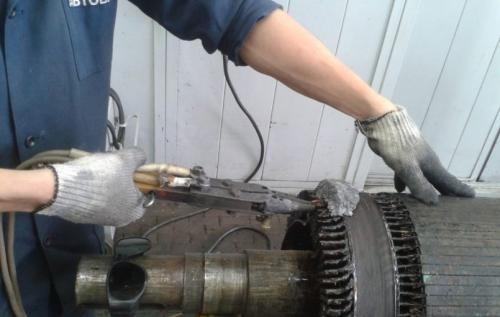

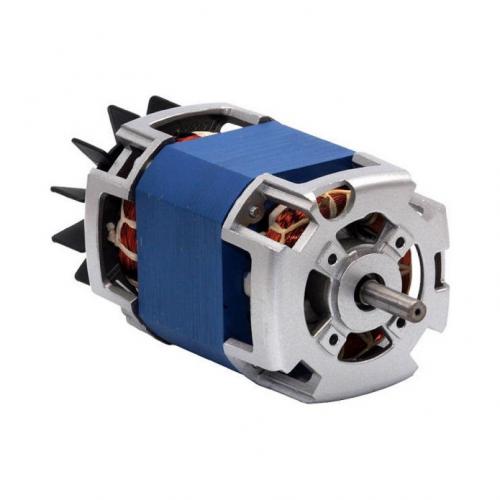

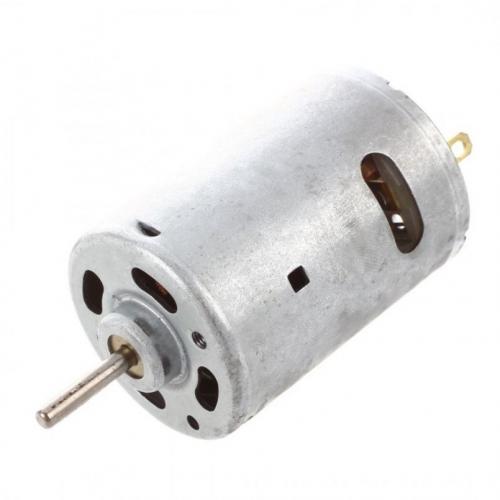

Ремонт электродвигателей своими руками: восстановление якоря, обмотки и советы, как устранить КЗ быстро и просто (125 фото и видео)

В настоящее время довольно-таки трудно представить свою жизнь без разнообразных электронных устройств-помощников. И большинство из них работают только благодаря электрическим моторам, установленным в них. Электромоторы бывают разного вида и устройство каждого так же различно.

Очень часто именно электродвигатели выходят из строя, от чего работать перестает сама техника. Покупка нового двигателя обойдется достаточно дорого и это будет просто не оправдано.

Именно поэтому многих мастеров на все руки интересует ремонт электродвигателя своими руками. В данном материале мы поговорим о такой возможности.

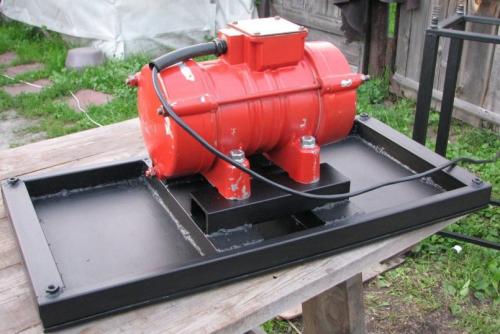

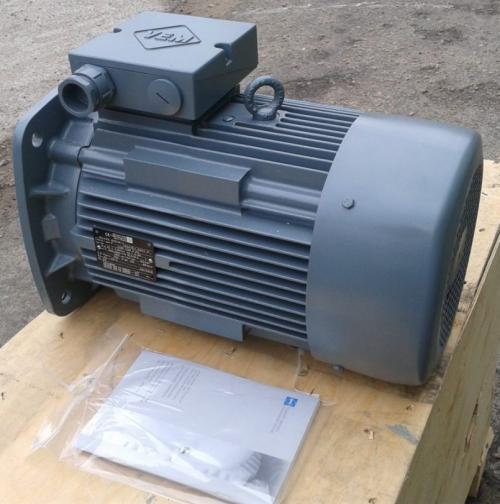

Ремонт асинхронного мотора

Видов электродвигателей очень много и каждый имеет свои особенности при проведении ремонтных работ. Вот и в случае с ремонтом асинхронного электродвигателя есть некоторые характерные черты. Любой двигатель может подвергаться проблемам электрического или механического типа.

Что касается механических поломок, то в основном это проблемная ситуация с подшипником. Это характеризуется сильным шумом, напоминающим стук и вибрацией прибора, в котором установлен двигатель.

В случае неисправности требуется как можно скорее устранить ее. Невыполнение данного условия может привести к проблемам с валом и, как следствие неисправностям обмотки.

При всем этом в большинстве случаев при проблемах механического характера, электрическая часть так же может заклинить.

Именно поэтому даже при полной починке механики требуется провести проверку электричества. Это очень просто сделать при помощи мультиметра.

При возникновении поломок это обычно заметно невооруженным глазом, так как прибор издает неприятный запах и гудит. Если же заметить неисправность не удалось, но работа стала не такой, как обычно, то потребуется полная разборка.

Обратите внимание на то, что перед разборкой нужно проверить электродвигатель на наличие разрывов. Если установлен таковой, то обязательно потребуется перемотка катушки.

В большинстве ситуаций наиболее частые причины поломки электродвигателей здесь носят механический характер.

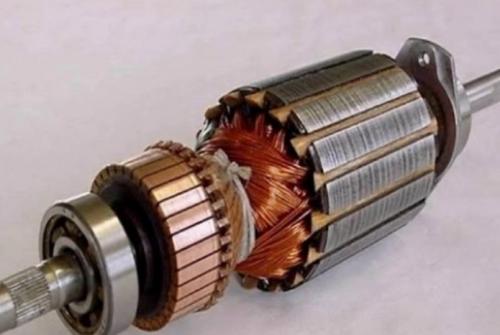

К примеру, довольно часто засоряются контакты двигателя. А также изнашиваются графитовые щетки, за счет которых и происходит работа. Все это и решается очень просто — контакты требуют полноценной прочистки, а щетки замены на новые.

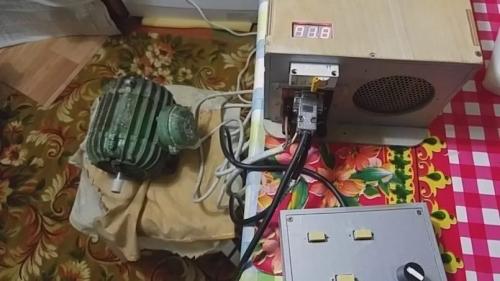

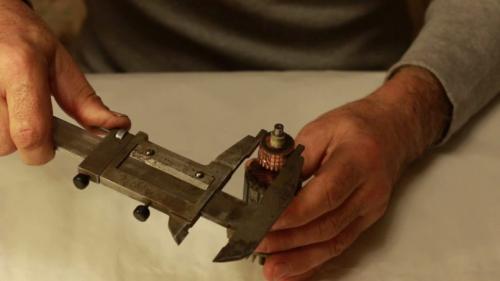

Что касается электрической части, то тут проверка требуется для сопротивления якорной обмотки. Для этого используют все тот же мультиметр. Оба провода со щупами прислоняют по разным сторонам части прибора и на экран выводятся показания.

Проверка сопротивления должна проводиться по всей обмотке. Для этого после выведения показаний их записывают, а щупы немного передвигают.

Так считываются показания сопротивления электрического тока по всей окружности. При нормальной работе двигателя все показания по окружности будут примерно одинаковыми. Допускается некоторое минимальное отклонение.

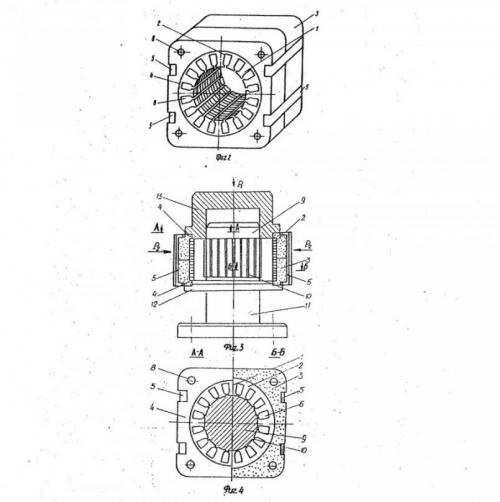

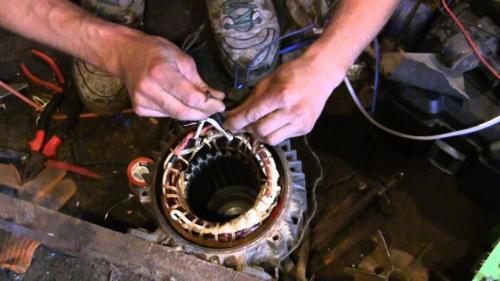

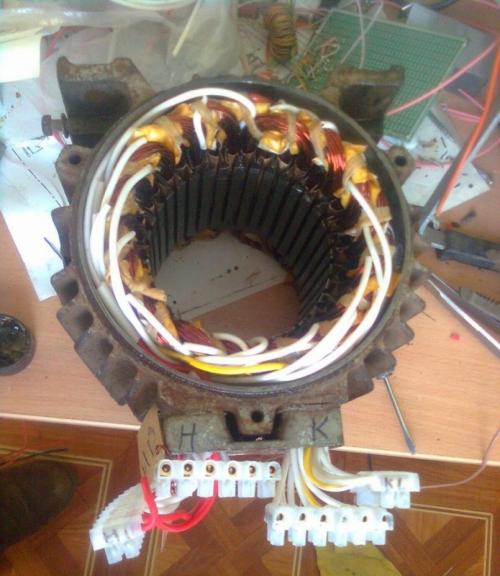

Что нужно знать для замены обмотки

При самостоятельной перемотке электродвигателя потребуются некоторые особые знания. В основном это справочная информация о самой обмотке на каждом типе двигателя.

Перед тем, как приступать к работе лучше перечитать инструкцию к мотору или технический паспорт устройства, в котором он был установлен.

Если такой информации нет, то поищите на моторе маркировку и в сети интернет найдите информацию о его показателях.

Ремонт сварочных аппаратов. Ремонт и эксплуатация сварочных трансформаторов Простота конструкции и надежность сварочных трансформаторов относятся к их главным достоинствам. Однако и самые надежные механизмы иногда выходят из строя, особенно тогда, когда эксплуатация сварочных аппаратов производится с нарушением правил. Про устройство сварочных трансформаторов читайте

Самым слабым элементом сварочных трансформаторов является клеммная колодка, к которой подключаются сварочные кабели. Плохой контакт вместе с большим значением сварочного тока приводит к сильному нагреву соединения и подсоединенных к нему проводов. В результате разрушается само соединение, сгорает изоляция на концах обмоток, вследствие чего происходит замыкание.

Ремонт сварочного трансформатора в данном случае сводится к перебору греющегося соединения, зачистке контактных поверхностей и их зажиму с обеспечением плотного контакта всех элементов.

В числе других случаются следующие неисправности.

Самопроизвольное отключение сварочного аппарата . При включении трансформатора в сеть срабатывает его защита, в результате чего аппарат отключается. Это может происходить из-за замыканий в цепи высокого напряжения - между проводами и корпусом или проводов между собой. К срабатыванию защиты может приводить также замыкание между витками катушек или листами магнитопровода, а также пробой конденсаторов. При ремонте необходимо отключить трансформатор от сети, отыскать дефектное место и устранить неисправность - восстановить изоляцию, заменить конденсатор и т.п.

Сильное гудение трансформатора , сопровождающееся часто перегревом. Причиной может быть ослабление болтов, стягивающих листовые элементы магнитопровода, неисправности в креплении сердечника или механизма перемещения катушек, перегрузка трансформатора (чрезмерно длительная работа, высокое значение сварочного тока, большой диаметра электрода). К сильному гулу приводит также замыкание между сварочными кабелями или листами магнитопровода. Необходимо проверить и подтянуть все винты и болты, устранить нарушения в механизмах крепления сердечника и перемещения катушек, проверить и восстановить изоляцию в сварочных кабелях.

Чрезмерный нагрев сварочного аппарата . К наиболее частым причинам этого относится нарушение правил эксплуатации в виде установления сварочного тока выше допустимого значения, использования электрода большого диаметра или слишком продолжительной работы без перерыва. Необходимо соблюдать стандартный режим работы - устанавливать умеренные значения тока, применять электроды небольших диаметров, делать перерывы в работе для охлаждения аппарата.

Сильный нагрев может привести к замыканию между витками обмотки катушки вследствие сгорания изоляции, сопровождающегося обычно дымлением. Это самый серьезный случай, про который говорят, что аппарат "сгорел". Если это произошло, то ремонт сварочного аппарата потребует в лучшем случае проведения локального восстановления изоляции провода катушки, в худшем - полной ее перемотки. В последнем варианте для сохранения характеристик аппарата необходимо проводить перемотку проводом исходного сечения - с тем же количеством витков, что и было.

Низкое значение сварочного тока . Явление может наблюдаться при пониженном напряжении в питающей сети или неисправности регулятора сварочного тока.

Плохая регулировка сварочного тока . К этому могут приводить различные неисправности в механизмах регулирования тока, которые различаются в разных конструкциях сварочных трансформаторов. А именно, неисправности в винте регулятора тока, замыкание между зажимами регулятора, нарушение подвижности вторичных катушек из-за попадания посторонних предметов или иных причин, замыкание в дроссельной катушке и т.п. Необходимо снимать кожух с аппарата и исследовать конкретный механизм регулирования тока на предмет обнаружения неисправности. Простота устройства сварочного аппарата и доступность всех его компонентов для осмотра, облегчают поиск неисправности.

Внезапный обрыв сварочной дуги и невозможность зажечь ее снова . Вместо появления дуги наблюдаются только мелкие искры. Подобное может быть вызвано пробоем обмотки высокого напряжения на сварочную цепь, замыканием между сварочными проводами или нарушением их соединения с клеммами аппарата.

Потребление большого тока из сети при отсутствии нагрузки . К этому может приводить замыкание витков обмотки, устраняемое локальным восстановлением изоляции или полной перемоткой катушки.

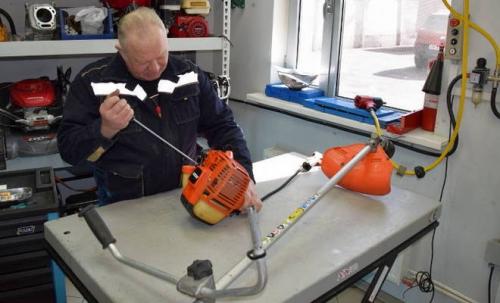

Ремонт триммера. Особенности самостоятельного ремонта бензиновых и электрических триммеров для травы

Триммеры — это простые устройства для скашивания травы, заменившие обыкновенные косы. Данный вид бытовой техники работает от двигателя внутреннего сгорания или электричества. В процессе эксплуатации в агрегате могут выйти из строя некоторые детали. Ремонт триммеров выполняют самостоятельно. При сложных поломках заказывают диагностику и устранение проблем в сервисном центре.

Неисправности и их устранение

У электрических и бензиновых триммеров возникают типичные поломки и неисправности. Для устройств, работающих от двигателя внутреннего сгорания, это:

• проблемы в карбюраторе;
• поломка двигателя;
• проблемы с топливной системой;
• поломка редуктора, стартера, глушителя;
• засоры;
• поломка воздушного фильтра;
• проблемы с катушкой зажигания.

Электрические агрегаты имеют специфичные поломки:

• проблемы с кнопкой управления и электрическим кабелем;
• перегоревшая обмотка статора двигателя;
• обрыв контактов.

При несложных проблемах можно сделать ремонт триммера своими руками.

Почему не заводится триммер

Самая распространенная причина того, что агрегат не заводится — использование некачественного топлива. Выбор марок бензина ниже АИ-92 может вывести из строя бензокосу. Если используется качественное топливо, нужно искать другие причины. Для этого тщательно проверяют все узлы и системы. Проверке подлежат:

• свеча зажигания и свечной канал;
• воздушный и топливный фильтр;
• сапун;
• выпускной канал.

Устройство может не завестись после длительного простоя. Прежде чем включать триммер, нужно хорошо изучить инструкцию по эксплуатации. Решение многих проблем указано в ней.

Если глохнет при нажатии на газ

Есть несколько причин, по которым триммер глохнет при нажатии газа:

1. Первая причина — разрегулировка карбюратора.
2. Засор топливного клапана.
3. Засор обратного клапана.
4. Ослабление и провисание троса карбюратора или провисание топливозаборного шланга.

Чтобы не возникали описанные проблемы с газонокосилкой, нужно тщательно следить за состоянием устройства и его блоков. Своевременная чистка, мойка агрегата и запчастей позволяют увеличить срок его работы.

Поломки стартера

Самая сложная поломка стартера случается при обрыве веревки и намотке ее на маховик работающего двигателя. В результате может лопнуть пружина и сорваться шкив. В этом случае поможет только полная замена запчасти. Такая поломка возникает редко. Чаще бывает:

• обрыв веревки шморгалки;
• поломка пружины;
• нарушение зацепления пружины.

В этом случае легко починить стартер самостоятельно. Производитель подготовил для этого пошаговую инструкцию.

Ремонт редуктора

Уход за редуктором мотокосы заключается в своевременной смазке агрегата. Отсутствие таковой может привести к быстрому износу шестерней и заклиниванию редукторного модуля.

Основные неисправности редуктора триммера:

• сильный нагрев передаточного узла из-за использования смазки низкого качества или ее отсутствия;
• заедание вала при вращении изношенных подшипников;
• шатание или слетание со штанги передаточного механизма в результате повреждения корпуса;
• отсутствие вращения выходного вала с ножом из-за износа зубьев на шестеренках.

Большинство неполадок в редукторе связано с разрушением подшипников.

Это случается из-за применения смазки низкого качества или полного ее отсутствия. Еще одна причина выхода из строя редуктора — эксплуатация триммера на пределе его возможностей и попадание посторонних предметов. Для замены неисправного подшипника разбирают редуктор.

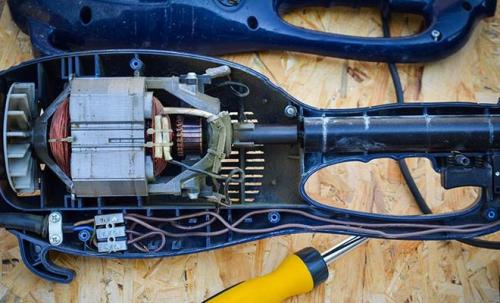

Особенности ремонта электрических моделей

Электрические модели триммеров, работающие от сети, имеют в своем составе несколько основных блоков:

• механическая часть, обеспечивающая передачу крутящего момента триммерной головке;
• электрический двигатель;
• силовой кабель.

Каждый блок электротриммера имеет специфические неполадки. В механической части они зависят от наличия лески, используемой в качестве режущего элемента. Причины прекращения работы:

• запутывание лески;
• слипание нейлоновой нити из-за перегрева триммера;
• проблемы с валом привода и катушкой.

Выявить неполадки электрической части электрокосы можно с помощью специальных инструментов:

• индикаторная отвертка;
• мультиметр;
• набор ключей и отверток.

Для устранения проблем нужна паяльная лампа.

Повреждение электрической части:

• неисправность силового кабеля;
• проблемы с розеткой и вилкой;
• выход из строя ручки управления;
• сгорание обмотки стартера, требуется замена двигателя;
• обрыв контактов можно исправить самостоятельно с помощью паяльной лампы.

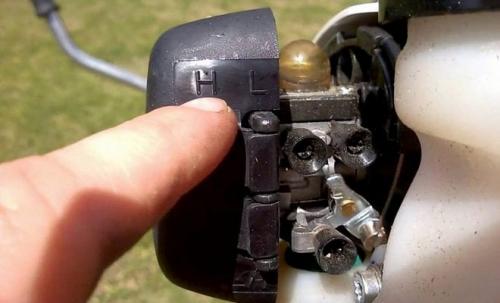

Как отрегулировать карбюратор

Регулировка модуля выполняется заводом-изготовителем. В процессе эксплуатации устройства, после ремонта или очистки модуля возникает необходимость отрегулировать карбюратор.

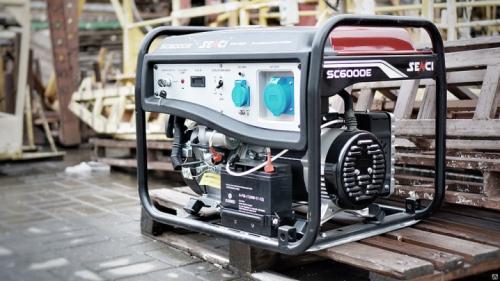

Ремонт бензогенераторов. Как отремонтировать бензиновый генератор?

На сегодняшний день трудно представить нашу жизнь без электричества. Именно оно является «топливом» для техники и делает любую деятельность человека проще и легче. И очень часто в местах, где электричества по каким-то причинам нет, мы понимаем, насколько его наличие важно.

В последнее время, чтобы получить электричество, используется такое устройство, как бензиновый генератор. Но он, как и любая другая техника, может ломаться. Попробуем разобраться в неполадках бензиновых генераторов и том, как производится их ремонт своими руками.

Распространенные неисправности

Если говорить о наиболее распространенных неисправностях электрогенераторов любого типа, то можно назвать следующие проблемы:

• загрязнение либо выход из строя свечей зажигания , что выражается в неустойчивой работе генератора, его затрудненном запуске;
• засорение карбюратора : слишком высокий расход топлива, нестабильность работы при наличии перманентной нагрузки, сложности с запуском устройства;
• поломка в катушке зажигания: не получается запустить бензиновый генератор, отсутствует искра;
• неполадки, связанные со стартером: закусывание и обрыв троса либо разрушение храпового механизма;
• нарушение клапанных зазоров – в этом случае наблюдается слишком сильный шум при эксплуатации и затрудненный запуск бензогенератора;
• изнашивание щеток на синхронных моделях становится причиной того, что устройство не выдает ток выходного типа;
• сломанный регулятор оборотов становится причиной их плавания и провалов в работе при смене нагрузки;
• изнашивание генераторного ротора и подшипников коленвала становится причиной подтекания масла и увеличения шума при эксплуатации;
• изнашивание цилиндра и поршневых колец становится причиной перерасхода масла и усложненного запуска двигателя в случае, если он холодный.
