Как сделать ломаную двухскатную крышу своими руками. Как сделать ломаную крышу

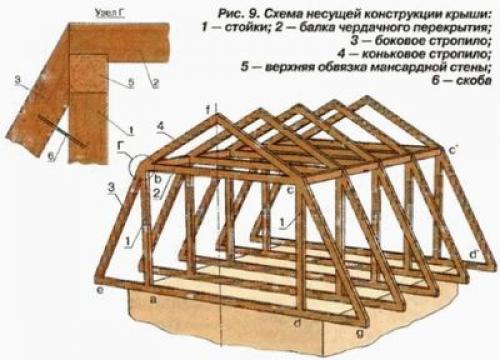

Один из вариантов пропорций для ломаной крыши

Необходимо установить балки перекрытий (сечение 200х100 мм) и мауэрлат, которым является брус из дерева, укладываемый на стены здания. Его исключение возможно лишь в том случае, если выполняется строительство кровли бревенчатых, брусовых либо каркасных деревянных домов. В таких случаях в качестве мауэрлата используют верхние венцы бревен или верхние брусья.

Мауэрлатом обычно являются брусья 150х150 либо 100х150 мм. Они укладываются в одной плоскости с внутренними поверхностями стен. Снаружи можно применить наличие защитного заграждения из кирпича. На стены дома перед укладкой мауэрлата требуется рубероидная гидроизоляция (1-2 слоя).

Сам мауэрлат может крепиться к стене несколькими способами:

Закрепляться скобами в брусья, которые вмурованы на 2-3 ряда ниже стенного верха.
Если строительство здания выполнено из пенобетона либо газосиликата, под кровлей делается пояс из железобетона, в который при заливке происходит закладка резьбовых шпилек (диаметр 12-14 мм, шаг 150-200 см). В мауэрлатных брусьях просверливаются отверстия, которые нужно рассчитать согласно данным шпилькам, далее брусья монтируются и прикрепляются при помощи гаек и шайб.
В кладку из кирпичей ниже верха стен ложится 3-4-миллиметровая проволока из стали, концы которой выпускаются перпендикулярно стене и имеют достаточный выпуск для обвязки мауэрлата.

Требуется строго вертикальное выставление стоек по двум линиям. Вначале они устраиваются по краям (брус 150х100 мм), потом, после натягивания шнурка, выставляются промежуточные (сечение 150х50 мм). При этом шаг между ними должен быть не больше трех метров. Выполняем закрепление всех стоек при помощи временных распорок. Желательно стоечную высоту брать на 10-15 см выше чистовой потолочной высоты.

На стойки сверху происходит устройство прогонов из досок 150х50 мм, устанавливаются остальные стойки. Распорки можно уже не употреблять.

На прогоны крепятся ригели (затяжки), можно использовать в качестве крепежа кровельные уголки. Под затяжки ставится временная подпорка, чтобы в дальнейшем, устанавливая стропила верхнего ската, можно было спокойно работать, не опасаясь их поломки и провисания. После этого требуется ригели скрепить при помощи доски, чтобы увеличить жесткость конструкции.

Односкатная ломаная крыша. Нижние стропила ломаной крыши

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

Боковые скаты на крышах ломаной формы делают с большим уклоном, поэтому на них не задерживается снежная масса. При строительстве домов в районах с незначительным количеством осадков в холодные месяцы, когда выполняют расчет двухскатной крыши. снежную нагрузку не учитывают (прочитайте: «Как сделать ломаную крышу — особенности конструкции «). Что касается ветровых показателей, то их непременно включают. Не следует забывать о нагрузке на стены здания и фундамент, так как боковые стропила двускатной крыши являются несущим каркасом для стен чердачного помещения.

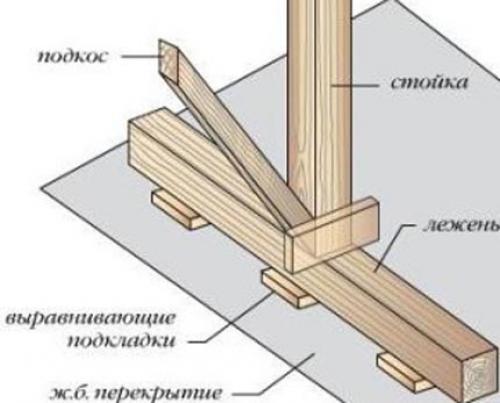

Конструкция ломаной крыши предусматривает использование для боковых скатов наслонных стропил, опирающихся на мауэрлат и прогоны. Монтируют прогоны на стойки, которые упираются в балки перекрытия потолка основного помещения дома (прочитайте: «Расчет балки перекрытия «). Для обеспечения дополнительной устойчивости стоек используют схватки, связывающих их со стропилами, а тем в свою очередь надежность придают подкосы, которые упираются в низ стоек. Благодаря этому разгружают боковые прогоны, являющиеся для верхних стропил опорными.

Если создается двухскатная ломаная крыша, чтобы выполнить нижнее крепление стропильных ног, используют скользячки или ползун. Когда потолочные балки изготавливают из пиломатериалов, требуется для них сделать расчет на сосредоточенную нагрузку (прочитайте: «Устройство двухскатной крыши: элементы конструкции «). В том случае, если перекрытия железобетонные, вычисления не производят. При использовании железобетонных плит на гидроизоляционный материал под стойки помещают лежень, его располагают в строго горизонтальном положении при помощи деревянных подкладок или кирпичных столбиков.

Ломаная крыша без стоек. Ломаные крыши с «кукушкой», балконом, окном

Если крыша имеет «кукушку», то её стропильная система сопрягается с главной. Крыша «кукушки» может быть:

односкатной — это самый простой в устройстве вариант;
двускатной;
вальмовой — имеется три ската, один из которых обращён вперёд и попутно играет роль козырька;
арочной.
Под крышу «кукушки» обустраивается отдельная стропильная система, жёстко соединенная с основной

Наличие «кукушки» ослабляет основную стропильную систему, кроме того, требуется тщательная герметизация места примыкания разных частей кровли. Из-за этого проектирование и возведение крыш с такими элементами лучше доверить специалистам.

Балкон на мансарде можно организовать тремя способами:

Устроить его во фронтонной части. Это наиболее простой вариант. Балкон может быть как с выносом за пределы здания, так и без него.
Встроить в скат. Несколько более сложное решение, так как приходится кое-что менять в стропильной системе. Стена, отделяющая балкон от мансарды, должна возводиться из лёгкого материала, например, из пеноблоков.
Установить окно-балкон. Это трансформер: в собранном виде конструкция представляет собой окно, если же нижнюю часть выдвинуть, а верхнюю — приподнять, получится балкон с козырьком.
После нескольких несложных движений плоское окно превращается в балкон со стеклянным козырьком

Для установки мансардного окна между стропилами закрепляют бруски, очерчивающие проём. Они будут играть роль опорного контура для оконной конструкции.

Как сделать двухскатную крышу с мансардой. Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек . Как сделать мансарду с двухскатной крышей:

Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
Крепление анкерными болтами считается одним из наиболее эффективных и надежных . Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу , в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков , не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой , не превышающей 400 мм в длину и 220 мм в высоту.
Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

Фронтон ломаной крыши. Специфика строения ломаной крыши

Наличие особой стропильной системы из довольно внушительных элементов отличает возведение ломаной крыши от строительства типичной скатной. Однако не стоит этого опасаться. Крыши с изломом не так уж и сложны в установке, как это может показаться изначально. Их вполне реально сделать самостоятельно.

Главное преимущество ломаных крыш в том, что, несмотря на впечатляющие величины опор, большинство стропильных систем монтируются по модульной схеме. Многие составляющие собирают на земле и уже готовые поднимают наверх. Поэтому тяжёлая строительная техника не понадобится. Стойки и стропила в местах переломов обрезаны под определённым уклоном. Вся стропильная система закрепляется особыми соединениями.

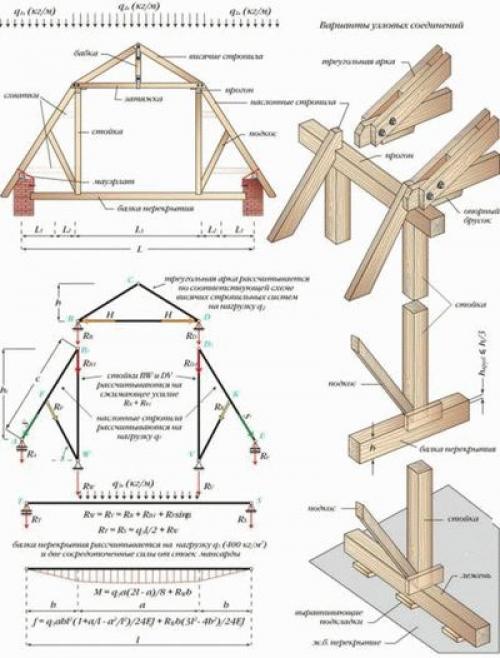

Стропила ломаной крыши монтируются по схеме

Лучшая ширина строения для обустройства ломаной крыши — 6 м. При большей ширине пролётов целесообразно использовать другие технологии, поскольку способность стропил ломаной крыши выдерживать усиленную нагрузку значительно сокращается. Если ширина дома меньше, тогда балки подстропильные и усилительные потолочные будут опираться на мауэрлат из бруса сечением 90х140 мм.

Основой ломаной крыши являются либо несущие стены, либо стропильная система из висячих стропил и наслонных, которую лучше делать деревянной, чтобы не утяжелять конструкцию. Использование металла и железобетонных изделий нежелательно. Доска должна быть толстой, не менее 50 мм в поперечном сечении, до 18% влажности, обработанная олифой. Чаще используют для создания несущей конструкции ломаной крыши хвойные породы древесины, как недорогие.

Характерной особенностью крыш с изломом является разбивка ската на две части, каждая из которых (верхняя или нижняя) монтируется под своим углом — верхние части обычно 15–30°, нижние 60–70°. Собирается изломанная конструкция с помощью кронштейнов. Их количество и места установки зависят от типа и площади крыши. От этого зависят и элементы конструкции, тем не менее в основных видах обязательно присущи:

мауэрлат из бруса сечением 90х140 или 140х140 мм;
балки для усиления потолка и подстропильные (50х150 мм);
пол чердачного помещения;
стойки для выделения мансардного помещения;
обшивка стен и потолка;
доска необрезная (20–22 мм) для крепления теплоизоляции и обрешётки;
обрешётка с шагом через доску и стропила для скатов кровли (40х100 мм);
основной укрывной материал, тепло-, гидро- и пароизоляционный;
ригели 15–16 штук (40х100 мм), конёк крыши и стойки к нему.

Стропильная система зависит от типа и площади крыши, но имеет общие элементы

Созданная правильно конструкция крыши с изломом в готовом виде состоит из:

отделочного материала, гипсокартона, паро-, тепло- и гидроизоляционного слоя;
обрешётки, контробрешётки и кровельного настила.

Ломаная крыша металлочерепица. Принципы укладки металлочерепичного профиля

Перед тем как приступить к устройству кровли из металлочерепицы технология которой в принципе не сложна, нужно принять во внимание несколько важных требований:

Так, укладка металлочерепицы должна проводиться на скаты, угол уклона которых не менее 14 градусов.

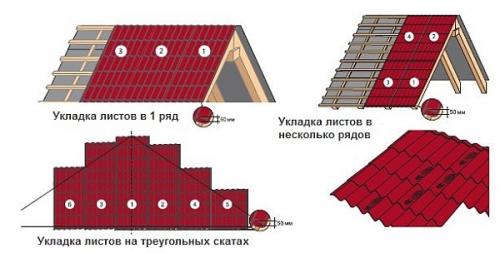

Если длина ската крыши менее 6 м, то можно настилать материал сплошными листами, избегая горизонтальных нахлестов. Если же длина ската превышает 6-7 м, то придется резать листы поперек и собрать покрытие крыши в два ряда с горизонтальными нахлестами, чего желательно избегать.
Если на крыше имеется старое покрытие, то его нужно обязательно демонтировать.
Крепление металлочерепицы начинают со стороны, противоположной преимущественному направлению ветра в регионе. Так собирают крышу своими руками согласно технологии.
Монтаж кровли из металлочерепицы (фиксацию листа) всегда проводят во впадинах между волнами в тех местах, где они примыкают к брусьям обрешетки.
В нахлестах лист профиля крепят в каждое углубление.
Самый первый нижний лист профиля фиксируют саморезами над выступом профиля (над мнимой черепичкой). То есть по направлению к себе. Такой металлочерепицы монтаж позволит всей кровле выдерживать значительные ветровые нагрузки.
Остальные листы профиля крепят саморезами под изгибом профиля то есть по направлению от себя. Это место является самым жестким в листе металлочерепицы и, кроме того, таким образом, шляпки крепежей располагаются в тени выступов, а значит, с земли менее заметны.

Ломаная крыша с чего начать. Мансардные окна

При планировании мансарды стоит учитывать рекомендации СНиПа. Они рекомендуют площадь окон делать не меньше 10% от площади пола. Так что если мансарда будет разделена на несколько помещений в каждом должно быть окно.

Устройство мансардных окон в крыше

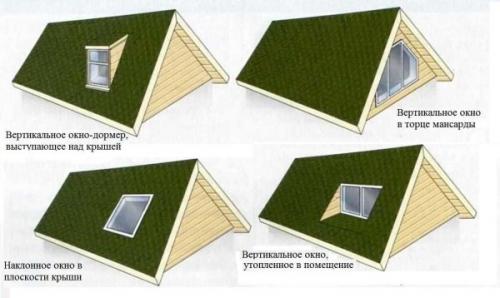

Из всех приведенных на фото способов устройства окон в крыше с мансардой, проще всех реализуется наклонная установка. При этом необходимо обеспечить должную степень гидроизоляции примыкания, а также использовать специальные модели с усиленной рамой и армированным стеклом — нагрузка на поверхность бывает значительной.

Плюсы наклонного мансардного окна:

большее количество света, не такие резкие границы света и тени;
поверхность крыши остается ровной, не усложняется ее рельеф;
относительно легкая установка.

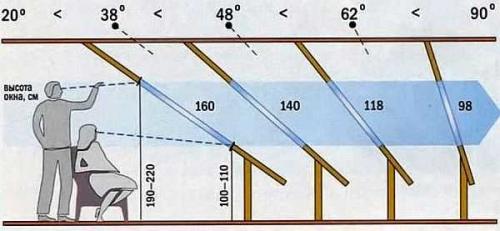

При планировании такого окна необходимо помнить, что его площадь увеличивается с ростом угла наклона. На какой высоте удобнее установить такое окно и как увеличивается его высота в сантиметрах в зависимости о наклона, смотрите на фото.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

Ширина рамы окна должна быть на 4-6 см меньше, чем шаг между стропилами. Тогда его легко можно будет установить, не нарушая строение каркаса. Если окно буде шире, необходимо делать усиленную балку над ним, рассчитать нагрузку.

Если нужно иметь большее по площади окно, проще поставить два нешироких рядом. Смотрятся они ничуть не хуже, чем одно большое, а проблем будет меньше.

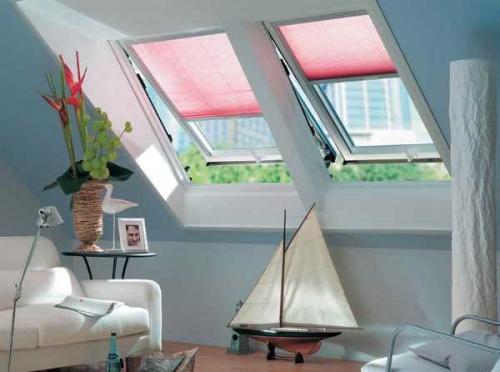

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

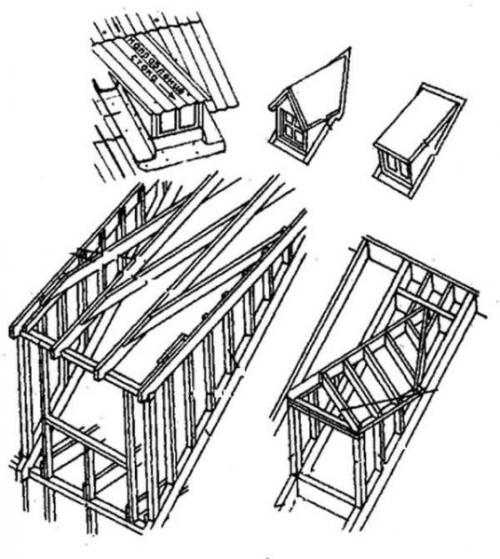

При установке окна-дормер геометрия крыши усложняется: появляется ендова сверху и по бокам. Из-за этого стропильная система становится более сложной и при планировании и при сборке. Возрастает также сложность укладки кровельного покрытия. Все ендовы — места самого вероятного появления протечек. Потому тут необходимо все делать очень тщательно. В регионах с большим количеством снега желательно над такими окнами устанавливать снегозадержатели: чтобы при резком сходе их не снесло.

Устройство вертикального окна-дормера в мансардной крыше

Плюс такого окна: возле него можно стоять в полный рост. Но света они пропускают меньше, сложнее становится рельеф и крыша становится более проблемной.

Утопленное окно обычно используют, если делают через него выход на балкон. В других случаях такой способ устройства — не лучший вариант: света попадает мало, тени получаются очень глубокими, что для глаза утомительно, геометрия тоже становится сложнее, хотя и не в такой степени, как в предыдущем варианте.

Самый простой способ — сделать окно в торцевой части мансарды. В этом случае не нужна усиленная рама или армированные стекла. Вполне достаточно просто качественных стекол. Именно этот вариант чаще всего можно увидеть на дачных мансардах: это самый недорогой вариант, который запросто реализуется своими руками.
