Вывод вентиляции через стену в частном доме. Требования к вытяжке в частном доме
Вентиляция в частном доме может быть организована тремя способами:
- Естественная – открытая дверь, форточки, вентиляционный канал.
- Принудительная – с использованием вентиляторов и вытяжек, которые активируют выход отработанного воздуха.
- Комбинированная, совмещающая оба варианта.

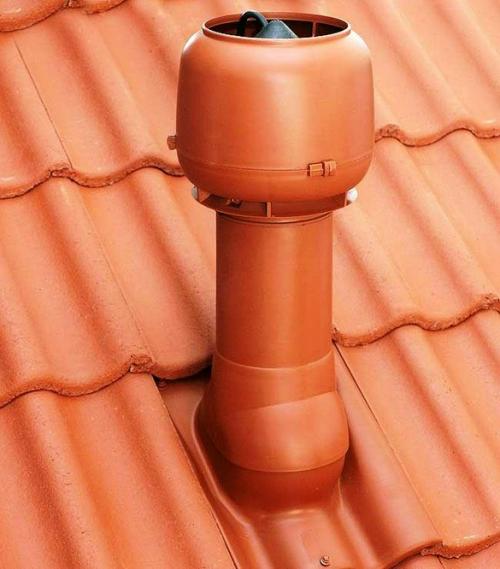

Отводится воздух через стену или через крышу.
Достаточно эффективно работает система проветривания, совмещающая в себе приточную и вытяжную вентиляции. Суть ее проста: через приточный клапан воздух с улицы проникает в помещение, нагреваясь – поднимается и выходит на улицу через отверстие канала или трубы.
Однако летом такая система не работает, поскольку в помещении обычно прохладнее, чем на улице. Поэтому для комфортного микроклимата без вытяжки все равно не обойтись.
Государственными стандартами предусмотрены требования к размещению вытяжки над плитой:
- Расстояние от газовой плиты до вытяжного зонта 55-56 см для встраиваемой вытяжки и 75-85 см для подвесной.
- Для электроплит соответственно 35-45 см и 65-75 см.
Если на кухне газовая плита, то необходимо, чтобы удалялось не менее ста кубометров воздуха в час, если электрическая – не менее 60-ти.
Основные требования по организации вентиляции такие:
- При газовом оборудовании должно быть два вентиляционных канала – вытяжной зонт и естественная тяга.
- Минимальное сечение канала – 125 мм.
- Вытяжные каналы не должны пересекаться между собой и другими каналами, по которым идет воздух.
- От потолка до решеток вентиляции должно быть не больше 100 мм.
Кухонная вытяжка в частном доме через потолок. Нормы и требования к кухонным вытяжным системам
Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.
Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.
Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.
Рекомендации по выбору вытяжки:
- В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
- Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
- Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
- Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.
Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.
Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.
Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.
Предназначение агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.
На заметку . Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.
Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.
Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения
К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.
При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.
Вентиляция через стену или крышу? Методики расчетов параметров вентиляции
Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.
Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.
- По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.
Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.
- По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.
Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.
Вентиляция санузла через стену. Тонкости сооружения вытяжной вентиляции в стене

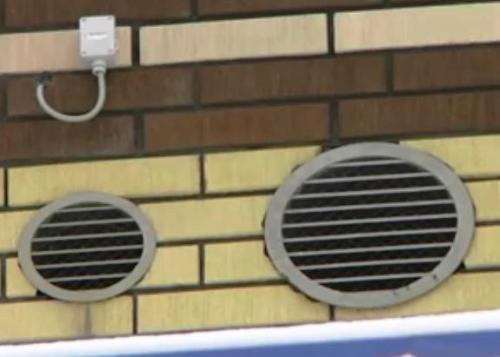

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.
Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.
Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера
Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.
Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.
Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны
Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.
В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.
Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.
Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства
При расчетах обычно пользуются простой формулой:
М=О*В
Где:
- М – необходимая мощность вентилятора;
- О – объем помещения, в котором будет установлено устройство;
- В – повышающий коэффициент воздухообмена.
Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.
Этот показатель должен составлять:
- для отдельного туалета – 8;
- для кухни – 15;
Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.
Приточная вентиляция в доме. Виды и особенности
По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:
- Естественная;
- Приточная, или как её ещё называют, механическая;
- Приточно-вытяжная установка с рекуперацией тепла.
– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.
Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.
При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.
При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

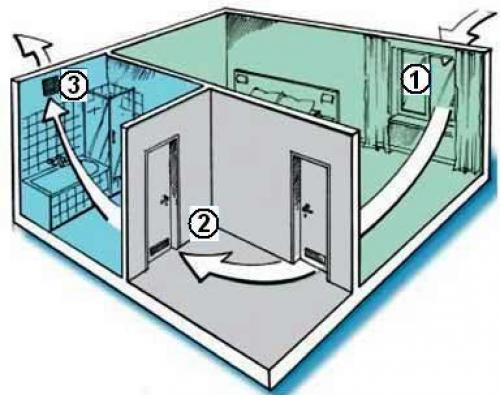

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.
На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.
Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):
– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

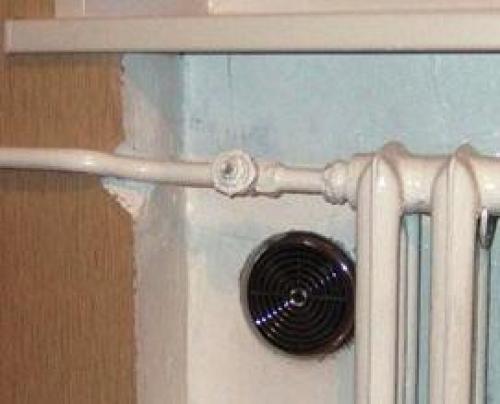

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.
Часто возникает вопрос,
а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.
Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:
– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.
Посмотрите пдробное
Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.
– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
Как сделать вентиляцию в уже построенном частном доме. Естественная
Естественная вентиляция в частном доме работает за счет подачи свежего воздуха через окна, двери, стены и т.д. Вытяжка воздуха в такой вентиляции также проста.

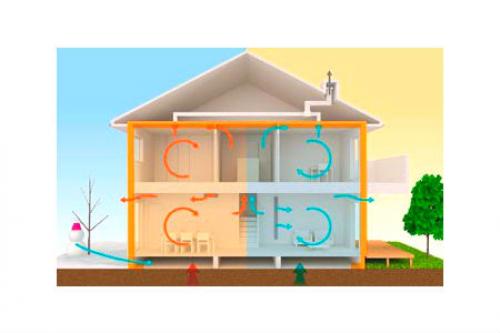

Свежий воздух подталкивает вытяжной воздух вверх, который, в свою очередь, поступает в систему воздуховодов и покидает дом. Это происходит из-за разницы температур. Такой способ вентиляции комнаты лучше всего подходит для дома.
Во время его строительства в частном доме очень легко сделать естественную вентиляцию. Достаточно создать качественный, хорошо продуманный дизайн и произвести точные расчеты. Для этого достаточно минимальных теоретических знаний. Установка может быть легко выполнена с помощью обычных инструментов.
Как и любая инженерная система, природное разнообразие не лишено своих недостатков, но имеет и сильные преимущества. Чтобы удостовериться, стоит сравнить список “за” со списком “против”.
Положительно:
- Простая и недорогая установка. Это самый дешевый вариант для стабильного воздухообмена.
- Низкие эксплуатационные расходы. При отсутствии механического оборудования в системе требуется только периодическая очистка.
- Энергетическая независимость. Не потребляет электроэнергию, за исключением установки дополнительного электрооборудования.
- Чрезвычайно тихая работа. Характеризуется сниженным шумоизлучением.
- Инженерная гибкость. Вентиляционная система может быть дооснащена различными устройствами. Мощность системы может быть отрегулирована.
Отрицательно:
- Нестабильность трещины. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
- Формирование тяги. Зимой сильные сквозняки могут не только вызывать дискомфорт у жильцов дома из-за сквозняков, но и значительно увеличивать теплопотери. Следовательно, увеличились расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.
Любой желающий может организовать систему естественной вентиляции в частном доме. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.
