Скрытая проводка в деревянном доме правила. №2. Скрытая проводка в деревянном доме

Скрытая проводка в деревянном доме правила. №2. Скрытая проводка в деревянном доме

Электропроводка в деревянных строениях может выполняться двумя способами:

• скрытым;
• открытым.

Скрытая проводка в деревянном доме выполняется сложнее и имеет массу рисков. Такие работы лучше доверять специалистам. Внутренняя проводка обустраивается тогда, когда деревянные стены дома обшиваются сверху отделочным материалом , например, вагонкой или гипсокартоном . В этом случае провода располагают между основной стеной и слоем облицовки. Естественно, оставлять провода незащищенными нельзя – их необходимо спрятать в металлическую трубу. Многие мастера допускают ошибку и используют в данных целях пластиковые рукава, ПВХ гофру или металлорукав. Делать этого нельзя по ряду причин:

• нет гарантии того, что не нарушится изоляция кабеля и не возникнет короткого замыкания, а стенки коробов и труб не смогут выдержать подобной нагрузки. Итог – возгорание. Изоляция может нарушиться не только по причине ошибок в монтаже, но и в результате производственного брака, неправильного хранения и транспортировки. Микротрещины в изоляции большинство измерительных приборов не фиксируют, а со временем при воздействии постоянных нагрузок изоляция все больше и больше ослабевает;
• пластиковая гофра и короб – слабая преграда для грызунов , которые могут ее запросто повредить, оголив провода;
• для монтажа скрытой проводки в деревянных стенах подготавливаются пустоты, а в них со временем имеет свойство накапливаться древесная пыль, для возгорания которой достаточно небольшой искры. Локализовать подобный очаг возгорания проблематично.

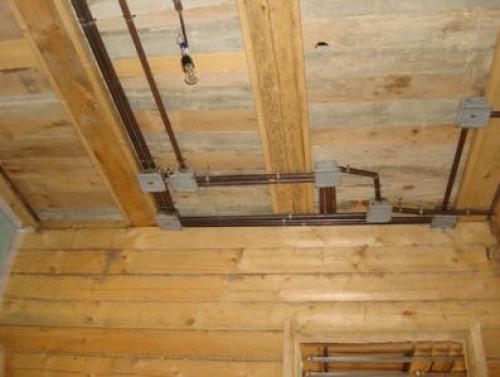

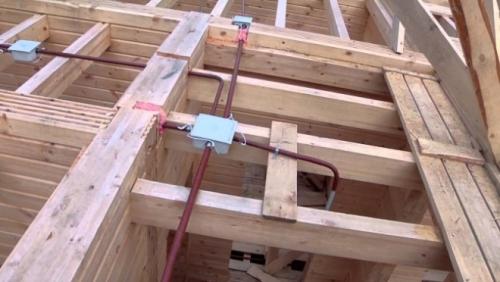

Именно поэтому скрытую электропроводку в деревянном доме необходимо монтировать с помощью металлических труб. Они способны обеспечить надежную защиту от возникновения коротких замыканий, но при этом необходимо выполнить ряд условий:

• внутри и снаружи такие трубы должны иметь антикоррозионный слой ;
• монтировать трубы лучше под небольшим наклоном, чтобы дать возможность конденсату свободно стекать;
• трубы необходимо подключить к контуру заземления;
• острые кромки, которые образуются при нарезке труб, могут повредить провод, на них необходимо одеть пластиковые втулки;
• соединение труб должно быть герметичным;
• в стенах необходимо вырезать каналы.

Лучший вариант – это медные трубы, но обойдется он недешево.

Нормы безопасности не нарушает и вариант с использованием штукатурки , хотя, на первый взгляд, он кажется не совсем подходящим. Чтобы обеспечить должную защиту, кабель со всех сторон необходимо окружить слоем штукатурки толщиной минимум в 10 мм, но для обеспечения возможности замены кабеля его необходимо поместить в металлорукав. На деле оказывается, что заменить кабель очень тяжело, а штукатурка со временем под воздействием «дыхания» дерева начинает трескаться.

Источник: https://dachnayazhizn.info/novosti/skrytaya-provodka-v-derevyannom-dome-pravila-obshchie-trebovaniya-k-ustroystvu-provodki

Электропроводка в брусовом доме. Правила устройства открытой электропроводки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

Свопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.

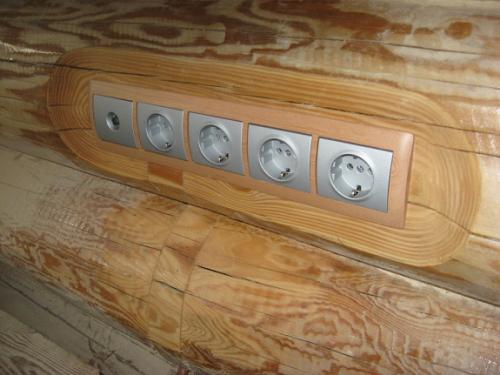

3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм — для розеток;
• от 6 мм² — для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм — для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

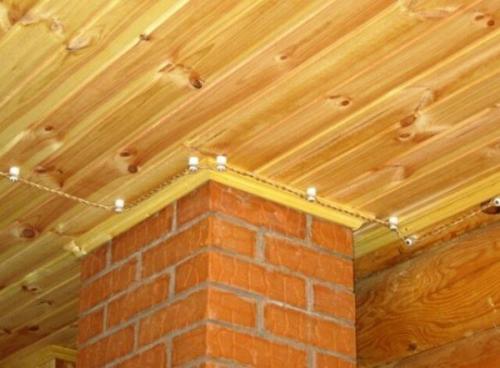

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.

Скрытая проводка в каркасном доме. Электропроводка в каркасном доме: Скрытая и открытая

В каркасном доме чаще всего своими руками делается открытая проводка. Смысл ее в том, что провода идут не внутри стены, а по ее поверхности.

Особенно это часто можно встретить в домах из СИП-панелей. В Канаде и Финляндии для таких домов давно применяется скрытая проводка, при которой провода спрятаны в утеплитель из пенополистирола.

В России приходится либо пускать проводку сверху, либо прикладывать немалые усилия, чтобы спрятать неприглядные провода в специальные короба.

Узнаем, как делается в первую очередь качественная и эстетичная проводка в каркасном доме.

Электропроводка в каркасном доме своими руками

Открытая электропроводка в каркасном доме

В каркасном доме чаще всего проводка делается открытой. Однако она имеет свои минусы:

1. Провода, которые не спрятаны в стену, выглядят не эстетично.
2. Повышается риск повреждения этих проводов.

Чтобы обезопасить себя и свой дом, открытую проводку своими руками выполняют только из жесткого кабеля, при этом он должен быть заключен в двойную, а то и тройную проводку.

Кабель должен быть надежно прикреплен к поверхности, крепление должно полностью обездвижить кабель. Для этого используются электротехнические скобы.

Открытая электропроводка в каркасном доме своими руками

Чтобы открытая проводка не привлекала внимания, ее пускают по потолку

Если вы решили использовать кабель с обычной изоляцией, обратите внимание, что под него надо установить прокладку.

Прокладка должна быть огнеупорной, поэтому лучше всего для этих целей подходит металл или асбест. Огнеупорная прокладка должна выступать со всех сторон примерно на один см.

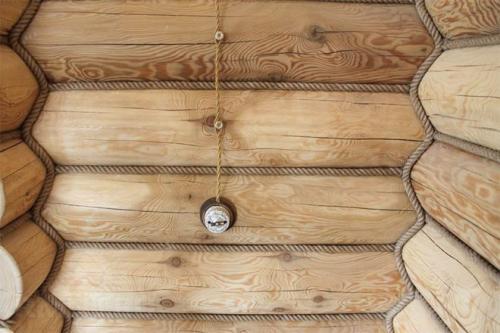

Еще одним популярным способом открытой проводки своими руками является использование витых проводков и керамических роликов. Правда, этот способ уже отходит в прошлое, так как использование скоб более рационально.

Электротехнические скобы и огнеупорный кабель являются не только самым надежным способом открытой проводки, но и самым экономически выгодным.

Самый большой минус – это неприглядный вид стены, по которой идет проводка, особенно если она состоит из нескольких проводов на небольшом расстоянии друг от друга.

Открытая проводка превращает уютную комнату в техническое помещение

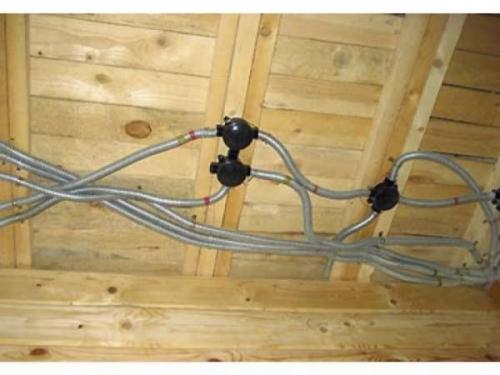

Проводка в каркасном доме с использованием гофрированных труб

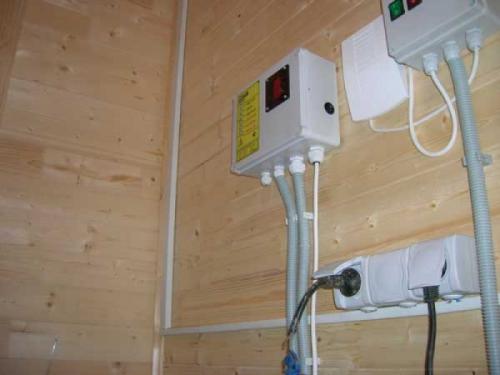

При открытой проводке своими руками часто используется такой способ укрытия кабеля, как пропуск его в гофрированную трубу.

Использование трубы позволяет закрыть два и более провода, идущих по стене, что делает более эстетичным вид проводки.

Кроме того, так как труба изготовлена из жаростойкого материала, уменьшается риск возникновения пожара при повреждении проводки. Да и от механических повреждений провода надежно защищены.

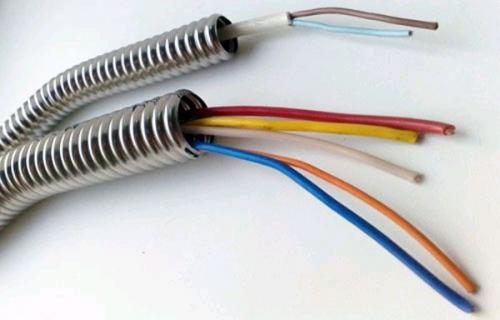

Провода спрятаны в гофрированную трубу

Кроме гофрированной трубы можно для этих целей использовать и жесткие пластиковые трубы.

Любая защита для проводов должна соответствовать всем стандартам – быть достаточно крепкой и огнеупорной.

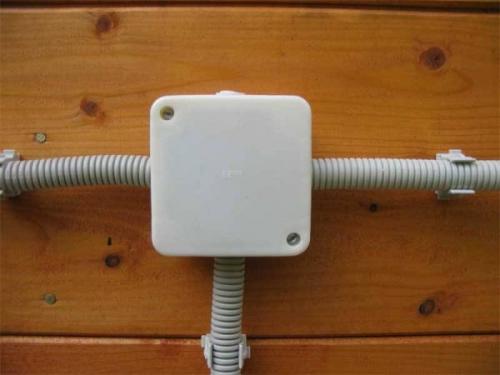

Гофрированные трубы или их пластиковые аналоги крепятся к стене с помощью специальных клипс.

Почти идеальное решение, но внешне выглядит все равно не очень привлекательно

Электротехнические короба для проводов и каналы для кабеля

Еще одним способом скрыть провода является установка своими руками специальных пластиковых коробов.

Они сделаны из высококачественного огнеупорного пластика и не только дополнительно защищают кабель, но и позволяют частично изменять конфигурацию проводки — к примеру, добавлять розетки или выключатели.

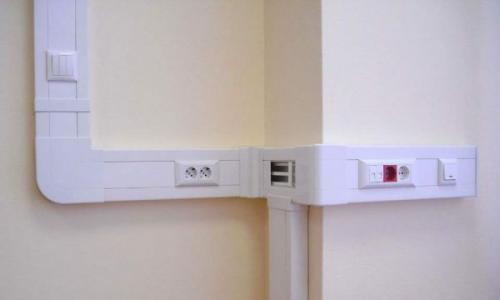

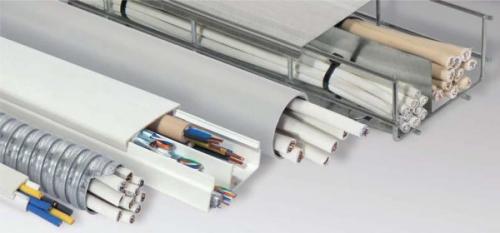

Вот так выглядят электротехнические короба для проводки

С комплектом коробов приобретаются и дополнительные материалы – уголки, стыки, заглушки. Можно приобрести электротехнические короба различной цветовой гаммы и размеров.

Инструкция подскажет, как произвести установку короба в каркасном доме, и упростит этот процесс.

Единственное, на что необходимо обратить внимание – на качество стен в помещении.

Первые 2 года происходит усадка и стена каркасного дома может слегка деформироваться, из-за чего электротехнический провод может сдвинуться, повредив проводку.

Обратите внимание на этот фактор, особенно если каркасный дом строился своими руками.

Разнообразие вариантов укрытия проводов

В плане надежности проводки, использование кабель-каналов и коробов является самым предпочтительным.

Скрытая электропроводка в каркасном доме

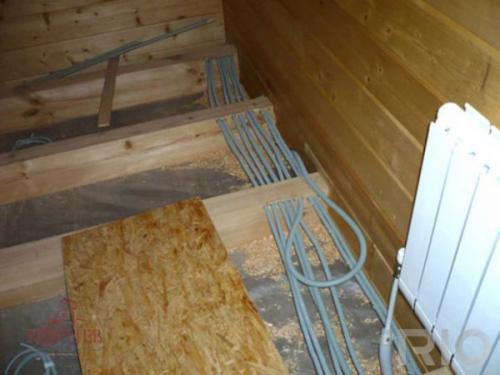

Если вы хотите, чтобы ваши стены выглядели эстетично, и по ним не шли провода, можно сделать внутреннюю проводку.

Электропроводка в каркасном доме должна быть особо качественной, так как каркасные дома, основой которых является деревянный каркас, по всем нормам считаются постройками повышенной пожарной опасности.

Источник: https://dachnayazhizn.info/novosti/skrytaya-provodka-v-derevyannom-dome-pravila-obshchie-trebovaniya-k-ustroystvu-provodki

Скрытая проводка в деревянном доме пуэ. Что говорят нормативы

Правила устройства электроустановок — ПУЭ — на этот вопрос дают однозначный ответ. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации.

СНиП дает более расплывчатую формулировку, поэтому рекомендуется руководствоваться ПУЭ. Под горючим материалом подразумевается именно дерево, даже имеющее противопожарную пропитку.

Под металлической трубой — стальная или медная труба квадратного или круглого профиля, имеющая регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением проводников до 4 мм.

Для кабелей сечением 6-10 мм толщина стенки трубы должна составлять 3,2 мм.

При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная гильза.

Это требование обусловлено следующей ситуацией. При возникновении короткого замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания или срабатывания защитного автомата.

Использование металлорукавов или иной «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

они не обеспечивают локализацию очага возможного возгорания, так как мгновенно прогорают при вспышке;
• они не защищают проводку от зубов мышей и крыс;
• они не защищают проводку от повреждений в случае усадки деревянного дома.

Главное «неофициальное» правило качественной проводки в рубленых деревянных домах — это превалирование безопасности над внешней красотой.

Открытая электропроводка в деревянном доме. Главные требования, предъявляемые к проводке

Монтаж электропроводки в деревянном доме отличается особенными требованиями. Ввиду того, что строения из дерева относятся к категории пожароопасных, то и условия прокладки силовых кабелей и проводов совсем иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «ноля» или меняете розетки с выключателями, то и вся электрика в деревянном доме своими руками вам будет по плечу.

Желательно, чтобы весь объём работ (от подведения электричества к дому и вплоть до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже встречается немало халтурщиков, каждому владельцу частного деревянного домостроения полезно будет знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить потом качество выполненной работы.

• Проводка бытовой электрической сети в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень выделения дыма. Такой кабель вы легко сможете отличить по маркировке, в его аббревиатуре обязательно присутствуют буквы «нг» (не поддерживающий горение). Его внешняя оболочка сделана из негорючего поливинилхлорида, это качество достигается за счёт использования при изготовлении специальных пластикатов. У проводников такого типа снижен уровень выделения дыма, он при пожарах является особенно опасным фактором, ведь дымовая завеса ухудшает светопроницаемость и мешает проведению аварийно-спасательных работ.
• Разводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения электрическим током людей и домашних животных.

• Запрещается прокладка электрической проводки в деревянном доме вблизи нагреваемых поверхностей (дымоходы, печи, камины).
• Необходимо полностью исключить вероятность возгорания кабеля и перехода огня на деревянные поверхности в случае, если возникнет короткое замыкание.
• Монтаж скрытой электропроводки в деревянном доме выполняется только по несгораемым конструкциям.
• Проведенные кабели и провода, а также установленные коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас для потребляемой суммарной мощности.
• Не допустим нагрев проводников и соединительных электрических узлов.

Важно помнить! Не стоит улучшать интерьерное оформление деревянного домостроения путём снижения уровня безопасности. Пытаясь решить эстетические проблемы, можно вызвать катастрофические последствия.
