Особенности сооружения вентиляции в частном доме. Основные типы вентиляции в частном доме и их особенности

Особенности сооружения вентиляции в частном доме. Основные типы вентиляции в частном доме и их особенности

Правильно сделанная вентиляция в доме позволяет избавиться от проблем с сыростью и запотеванием окон. Всего существует 3 схемы вентиляции, которые применяются на практике:

1. Естественная - хорошо работает только лишь в тех случаях, если монтаж и проектирование выполнены правильно.
2. Вентиляция приточного типа с естественной вытяжкой. Такое устройство вентиляции в частном доме применяется в тех случаях, когда нужно обеспечить высокую скорость воздухообмена. Она у таких систем достигает значения в 1300 м³/ч. Этого хватает для помещений, площадь которых не превышает 250 кв. м. Особенностью является то, что происходит очистка поступающего воздуха от пыли и крупных частиц. Все оборудование имеет компактные размеры и может быть смонтировано в любой плоскости.
3. Приточно-вытяжная вентиляция отличается высокой стоимостью, но эффективность у нее самая высокая. Если хочется сэкономить, то не нужно использовать такую систему вентиляции в частном доме. Приточно-вытяжные системы позволяют очищать поступающий воздух, охлаждать и нагревать его. Вентиляция выполняет функции центрального кондиционера.

Среди преимуществ естественной вентиляции можно выделить следующие:

• нет необходимости вкладывать средства для приобретения дополнительных компонентов вентиляционной системы;
• правильно изготовленная система является основным условием для комфортного пребывания в доме людей;
• с улицы постоянно будет происходить приток свежего воздуха.

Но имеются и недостатки. Такая вентиляция в частном доме не способна обеспечить высокую скорость воздухообмена. Нет возможности произвести нагрев или охлаждение воздуха, поступающего в комнаты. Между всеми видами вентиляционных систем для частного дома можно выделить эффективную - приточно-вытяжную, но у нее высокая стоимость.

Вентиляция в частном доме через потолок. Естественная вентиляция: слуховые окна и софиты

Классический вид вентиляции чердака частного дома – естественная. Такая вентиляция всегда основана на физических законах: теплый воздух поднимается вверх и легко выходит через конёк крыши. Для этого в коньке заранее продумываются специальные вентиляционные отверстия.

Другой способ обеспечить естественную вентиляцию – установка перфорированных софитов. Речь идет о специальной подшивке для карнизов, предназначенной не только для обеспечения эффектного вида крыши и её законченности, хотя многие думают именно так. Там, где необходимо обеспечить лишь эстетичный вид, а вентиляция не нужна – располагают сплошные софиты. Под ними хорошо прятать проводку освещения и другие коммуникации.

Перфорированным софитом также обшивают потолок на крыльце или веранде. Изготавливают такие кровельные элементы из пластика, меди, алюминия и стали. В последнем случае софиты покрывают антикоррозийным слоем и полимерным покрытием. Перфорированные софиты пропускают воздух, но задерживают мелких птиц и мусор:

Но если в качестве утеплителя была использована эковата или опилки, тогда их следует защитить от сдувания:

Естественную вентиляцию обеспечивают также продухи. Это очень простые конструкции, для которых в ход идет минимум материала. Их есть всего два вида: карнизные и коньковые:

Все это можно усложнить, превратив систему вентиляции в одну единую сеть. Тогда в ход пойдут аэраторы и кровельные вентили. Также специалисты часто рекомендуют организовать выход вентиляционных труб в одну шахту, что избавит холодный чердак с металлической кровлей от конденсата.

Самая простая вентиляция в доме. Что такое приточная вентиляция. Ее достоинства и недостатки

Одно из самых простых решений по организации системы вентиляции – это организовать ее по естественной схеме, как в принципе, она осуществлялась всегда до появления и широкого распространения устройств и агрегатов для принудительной циркуляции воздуха. Это означает, что в доме илидолжна быть предусмотрена возможность свободного поступления воздуха с улицы (как правило, в жилые комнаты), а для его выхода – установлены вытяжные каналы в помещениях с традиционно загрязненной или переувлажненной атмосферой – ванные, санузлы, кухни, сушилки, мастерские и им подобные зоны.

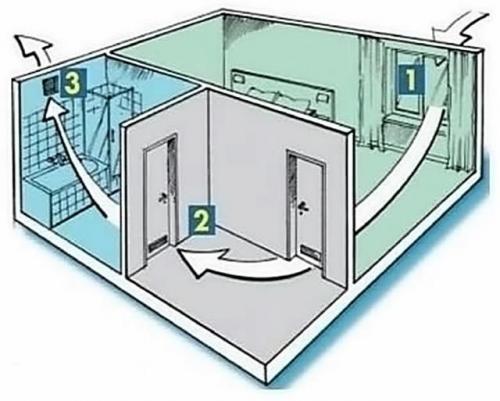

Естественная циркуляция подразумевает организацию приточных клапанов или для свежего воздуха (поз.1), путей движения воздушных масс через помещения (поз.2) и вытяжных каналов в «санитарной» зоне (поз.3)

Движение воздушных потоков побуждается естественными причинами – перепадами давления и температуры в помещениях и на улице. Казалось бы, все просто и действенно, но подобная схема имеет целый ряд весьма существенных недостатков. В их числе – сложности с полноценной фильтрацией поступающего воздуха, весьма слабая управляемость процессом, но самое главное – чрезвычайно выраженная зависимость степени работоспособности системы от внешних условий: разницы температур на улице и в доме, силы ветра, других текущих погодных параметров. Нередко в жаркую летнюю погоду такая вентиляция полностью «запирается», а иногда даже появляется эффект «обратной тяги», когда запахи и водяные пары из помещений «санитарной зоны» начинают распространяться на жилые комнаты.

Естественная вентиляция – просто, но не без недостатков!

Такая система сродни обычному проветриванию помещений дома, но, безусловно, должна подчиняться определённым нормам и правилам. Как организоваться естественную вентиляцию в частном доме – со всеми подробностями изложено в специальной публикации нашего портала.

Чтобы устранить или свести к минимуму недостатки естественной вентиляции, на помощь привлекают устройства принудительного перемещения воздуха. И здесь уже возможно довольно широкое разнообразие схем. Их можно условно разделить на четыре группы, которые схематично показаны на иллюстрации ниже.

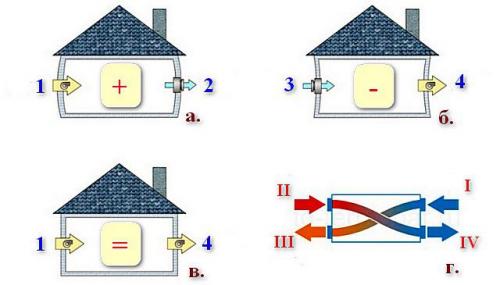

Принципы работы различных типов принудительной вентиляции частного дома

• а. Принудительная приточная вентиляция (которая и будет дальше основным предметом рассмотрения этой публикации).

На входном клапане установлен нагнетающий(поз.1), который, подавая воздух в помещения, создает в их определённое избыточное давление. Это способствует циркуляции воздушных масс – их выходу через пассивные вытяжные каналы (поз.2).

• б. Принудительная вытяжная вентиляция. Вентиляторы установлены на вытяжных каналах (поз.4). Их работа создает некоторое разрежение воздуха в помещениях, что обеспечивает его постоянное проникновение с улицы через пассивные приточные клапаны (поз.3).
• в. Комбинированная приточно-вытяжная вентиляция с разнесенными установками принудительного обеспечения притока (поз.1) и удаления (поз.4) воздуха. При согласованности работы всех ее компонентов в помещении не наблюдается сколь-нибудь значимых перепадов давления.

Источник: https://interer-stil.ru-land.com/novosti/kak-pravilno-sdelat-ventilyaciyu-v-chastnom-dome-video-opisanie

Приточно-вытяжная вентиляция в частном доме. Какая вентиляция лучше в частном доме?

Из трех видов вентиляции существенно различаются только две – естественная и принудительная.

Как вы наверняка поняли, естественная система оборудуется в любых типах зданий и только удаляет влагу из санузлов и кухни. Комфортный микроклимат и нормативный воздухообмен в жилых комнатах ничем не обеспечивается. Можно только открывать окна. Когда достаточно такой системы — я описал в предыдущей главе.

Смешанная (или гибридная) подает воздух в жилые комнаты, но обмен воздуха не происходит, т.к. в самом помещении вытяжки нет, поэтому посторонние запахи как были, так и остаются.

Основная задача гибридной вентиляции — избежать сквозняков. Эффективность системы низкая , как от открытого окна.

Основное преимущество: вам не придется открывать окна для проветривания и бояться простудиться. Приточные стеновые клапаны оснащаются рекуператором и электрическим нагревателем, т.ч. воздух всегда будет подаваться комфортной температуры. Стоимость такого клапана от 28 до 35 тыс. руб.

Принудительная система — самая дорогая инженерная система, но самая функциональная и полностью автоматизированная. В приточных установках можно установить бактерицидные фильтры и фильтры тонкой очистки, секции нагрева, охлаждения и увлажнения воздуха. Можно собрать полностью автоматизированную систему, как с постоянным расходом воздуха, так и с переменным (VAV-систему).

Приточно-вытяжная установка для частного дома обойдется минимум в 220 000 рублей. Монтажные работы и материалы: ~1550 руб/м².

Например, для частного дома 250 м²– Приточная система обойдется в 600 тыс. руб.

Вывод: Если рассматривать вентиляцию только с точки зрения функционала, в домах до 250 м²достаточно естественной или гибридной вентиляции. В домах более 250 м²с 5 жилыми комнатами — рекомендую принудительную. Но помимо функционала нужно рассматривать индивидуальные особенности. Об этом в следующей главе.

Источник: https://interer-stil.ru-land.com/stati/ustroystvo-ventilyacii-v-chastnom-zagorodnom-dome-obustroystvo-sistemy-ventilyacii-v-chastnom

Требования к вентиляции в частном доме. Регламент для малоэтажного сектора С. 13330.2022

Это один из главных сводов правил, применяемых для выполнения проектных разработок жилых домов с одной квартирой. Собранные в нем нормативы вентиляции частного дома касаются проектирования автономно расположенных жилых домов, высота которых ограничена тремя этажами.

Во внутреннем пространстве здания с помощью вентиляционного оборудования создается комфортный микроклимат. Его характеристики заданны ГОСТ 30494-2011.

Индивидуальный дом в большинстве случаев отапливается автономным отопительным котлом. Его устанавливают в помещениях с хорошей вентиляцией на первом или цокольном этажах. Возможно размещение в подвале коттеджа. При мощности теплогенератора до 35 кВт его можно установить на кухне.

Проектирование любой постройки, независимо от ее площади, этажности, назначения, в обязательном порядке включает раздел «Вентиляция» с разработкой схемы, расчетами и рекомендациями по сооружению

Если отопительный агрегат работает на газе или жидком топливе в котельной принимаются меры по теплоизоляции оборудования и трубопроводов по условиям СП 61.13330.2012.

Сборник предлагает три принципа устройства вентиляции:

Отработанный воздух удаляется из помещений естественной тягой по вентканалам . Приток свежего воздуха происходит за счет проветривания комнат.

Подача и удаление воздуха механическим способом.

Поступление воздуха естественным путем и такого же удаления по вентканалам и неполного применения механической силы.

В индивидуальных домах отток воздуха чаще всего устраивается из кухни и санузлов. В других помещениях организуется по требованию и необходимости.

Поток воздуха из кухонь, ванных, уборных с сильными и не всегда приятными запахами удаляется сразу наружу. Он не должен попадать в другие помещения.

Для естественного проветривания окна оборудуются форточками, клапанами, фрамугами.

Важное преимущество приточно-вытяжной системы — стабильность работы, не зависящая от температуры и плотности воздуха в пределах помещения и за окном

КПД полезного действия вентиляционного оборудования рассчитывается с учетом однократной смены воздуха в течение одного часа в комнатах с постоянным присутствием людей.

Минимальный объем ухода воздуха в рабочем режиме:

• из кухни – 60 м 3 /час;
• из ванной – 25 м 3 /час.

Кратность воздухообмена для других комнат, а также для всех вентилируемых помещений с вентиляцией, но при ее отключении, принята 0,2 от общей кубатуры пространства.

Проложенные открытым способом воздуховоды фиксируются к строительным конструкциям с помощью кронштейнов. Для сокращения звуковых колебаний держатели снабжают шумогасящими прокладками из эластомера

Цилиндрические или прямоугольные воздуховоды крепятся к строительным конструкциям при помощи различных приспособлений: подвесок, скоб, проушин, кронштейнов. Все способы крепления должны обеспечивать стабильность вентиляционных магистралей и исключать прогибы вентиляционных труб или коробов.

Температура поверхностей воздуховодов ограничена 40 о С.

Уличные приборы защищаются от низких отрицательных температур. Ко всем конструктивным частям вентсистемы предусматривается свободный проход для профилактического осмотра или ремонта.

Кроме того есть еще сборники нормативов типа НП АВОК 5.2-2012. Это указания по регулированию воздухооборота в помещениях жилых домов. Разработаны они специалистами некоммерческого партнерства АВОК в развитие рассмотренных выше нормативных актов.

Естественная вентиляция в частном доме через стену. Принудительная и комбинированная вентиляция

Естественная циркуляция воздуха через установленные в стены устройства не всегда работает или бывает недостаточной для качественной вентиляции и поддержания в доме комфортного микроклимата. Повысить эффективность системы можно, если заменить обычные клапаны работающими от электросети вентиляторами.

Они бывают и приточными, и вытяжными, и приточно-вытяжными (реверсивными). Есть и модели с рекуператорами, которые отбирают тепло у воздуха, вытягиваемого из дома на улицу, и отдают его воздуху, поступающему с улицы в дом. такие приборы даже при интенсивном воздухообмене позволяют поддерживать в помещении стабильную температуру.

Отверстия в стенах для монтажа устройств принудительной вентиляции могут располагаться на любой удобной высоте Источник bani-nsk.ru

Комбинированная вентиляция через стену в частном доме предполагает монтаж вытяжных вентиляторов и обычных энергонезависимых приточных клапанов. Она проще и обходится дешевле полностью механизированной принудительной системы.

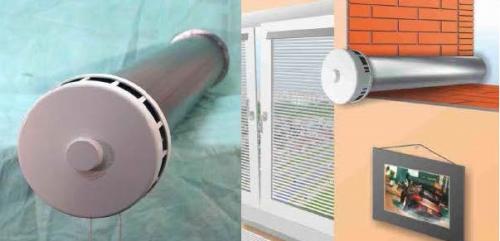

Приточные клапаны имеют довольно простое устройство.

• Воздуховод.

Это пластиковая труба, которая может быть телескопической или обычной. Последняя обрезается по длине в соответствии с толщиной стены. Воздуховод может быть с утеплением или без него.

• Наружная решетка – закрывает отверстие воздуховода с улицы и не пропускает в него мусор, пыль, насекомых.
• Фильтр – очищает приточный воздух от загрязнений.
• Клапан или заслонка – регулирует объем поступающего внутрь воздуха.

Устройство приточного клапана Источник select.ru

Это стандартные элементы всех клапанов, которые могут иметь и дополнительные детали в зависимости от модели. Самыми простыми и недорогими являются клапаны с ручным управлением, у которых положение заслонки приходится регулировать вручную. Дороже обойдутся модели с таймером или температурным датчиком.

С помощью таймера процесс вентиляции настраивается на определенные временные интервалы. А датчик температуры реагирует на изменение температуры поступающего воздуха и самостоятельно регулирует положение клапана, открывая или перекрывая воздуховод.

Подобным образом устроены и принудительные устройства для вентиляции через стену, просто в них встроены вентиляторы. Они могут оснащаться датчиками влажности, которые включают агрегат при повышении влажности воздуха в помещении и отключают при нормализации этого показателя.

Установка вентиляционных устройств в стену

Самостоятельно смонтировать стеновую вентиляцию в своем доме в принципе возможно – сам процесс достаточно простой. Сложности могут возникнуть только на этапе изготовления сквозных отверстий для выхода вентиляции через стену. Для этого потребуется подходящий инструмент, который есть не у всех.

Меньше всего проблем будет с деревянными стенами, которые можно просверлить дрелью с буром или подходящей по диаметру коронкой. Преодолеть кирпичную или бетонную преграду уже не так просто. А если дом утеплен минеральной ватой и облицован панелями, это создаст дополнительные трудности и риск испортить фасадную отделку. Поэтому лучше довериться специалистам, которые сформируют правильное горизонтально расположенное отверстие с ровными и гладкими стенками.

У профессионалов найдется решений для любого материала стен Источник dymohod64.ru

Это важно! Выбирая место для установки, необходимо свериться со схемой электропроводки, чтобы не повредить её при сверлении. Она потребуется и для монтажа устройств принудительной вентиляции, если их планируется подключать к сети скрытым способом.

Приточно-вытяжная система вентиляции: что это такое, на чем основана, разновидности, особенности и расчеты

Очень важно выбрать подходящий диаметр отверстия. Если у вас устройство с утепленным воздуховодом, проем должен соответствовать его наружному сечению, чтобы между их стенками не оставалось щелей.

Обычные воздуховоды желательно утеплять, оборачивая минватой, пенофолом, поролоном или другим подобным материалом, особенно в холодных регионах. Поэтому при изготовлении отверстий необходимо учитывать толщину утеплителя.
