Кровельный пирог. Типы мягких кровельных конструкций

Кровельный пирог – обобщенный технический термин, объединяющий ряд конструкций с аналогичной «слоистой» структурой. Совокупность слоев должна защищать владельцев дома от атмосферных нападений и оберегать внутреннее наполнение пирога от преждевременной порчи.

Стандартная структура кровельного пирога включает следующие обязательные компоненты:

Пароизоляция. Предотвращает проникновение испарений из внутреннего пространства дома и конденсацию влаги на использованных в сооружении крыши стройматериалах;
Теплоизоляция. Способствует сохранению тепла, защищает от поступающего извне шума, ветров, холодных температур;
Гидроизоляция. Препятствует проникновению дождевой воды и растаявших зимних осадков и в кровельную конструкцию, и в здание;
Декоративное покрытие , выполняющее одновременно работу ветрозащиты.

Категория мягких кровель включает в себя материалы, обладающие превосходными гидроизоляционными качествами. В их числе битумные рулонные представители, штучные аналоги, мастики и новое поколение мембран. Пару-тройку десятилетий назад они выполняли только функцию барьера от воды, а теперь еще и с успехом играют роль декоративных покрытий. Виной тому облагороженная внешняя поверхность и разработка способов укладки, позволяющих крепить супертонкие материалы к любому типу основания.

Совмещение изоляционных и декоративных свойств позволило сократить количество основных слоев в кровельном пироге до 3-х, если для обустройства крыши применяется один из видов рулонных материалов.

При укладке битумной черепицы от гидроизоляции не отказываются полностью. Однако настилается она в качестве дополнительной водозащитной прослойки и покрывает крышу либо полностью, если наклон скатов не превышают 18º, либо частично полосами вдоль свесов, по коньку и ендовам, вокруг труб и на примыканиях на крышах со скатами крутизной выше 18º.

У приведенного списка основных кровельных слоев характер общих рекомендаций. По факту он дорабатывается путем сокращения или добавления функциональных элементов, потому что на схему формирования идеальной кровельной конструкции влияет ряд значимых обстоятельств, таких как:

тип и назначение обустраиваемого объекта, т.е. жилое это здание или бытовая постройка;
использование временное или постоянное, определяющее применение или отказ от теплоизоляции;
форма крыши и крутизна ее скатов, напрямую связанные с выбором материалов для устройства кровли;
тип основания под устройство пирога и укладку мягкой кровли;
наличие эксплуатируемой или неэксплуатируемой мансарды;
региональные климатические особенности, согласно которым определяется толщина теплоизоляции;
совместимость слоев конструкции, т.к. в случае несовместимости потребуются разделительные или миграционные прослойки.

Грамотно устроенный пирог для мягкой кровли сооружается с учетом всего спектра перечисленных условий. Без сведений о конкретике проекта точных рекомендаций не даст никто, но с принципом сооружения стоит ознакомиться, независимо от того, своими руками будет устраиваться пирог или его укладкой займутся наемные кровельщики.

Кровельный пирог ставрополь. Профнастил

Как выбрать профнастил для объекта или частного дома?

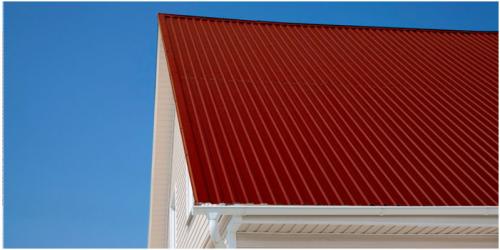

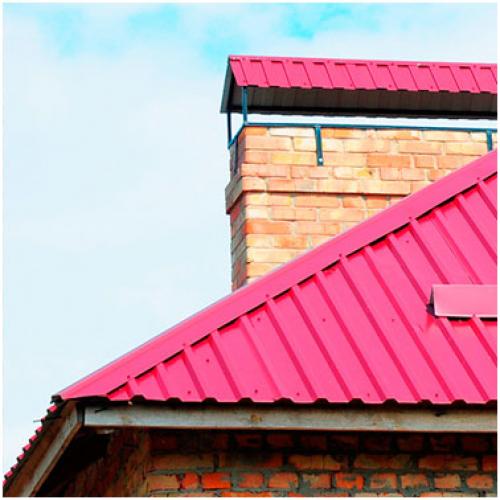

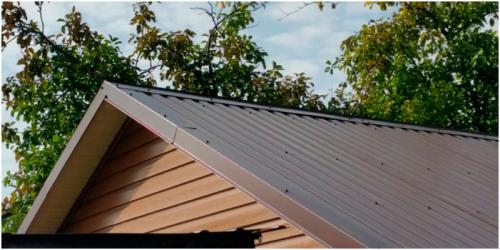

Профнастил – один из самых бюджетных вариантов кровельного покрытия. Можно сказать, что это вариант дешево и практично.

Если бюджет ограничен, то профнастил послужит доступным решением для покрытия кровли и выполнит свои защитные функции.

Применяется данный кровельный материал в гражданском и частном строительстве для:

дачных домов и коттеджей;

гаражей, инфраструктурных и хозяйственных построек (амбаров, сараев, подсобных помещений);

беседок и веранд, а также различных навесов;

временных строений различного назначения.

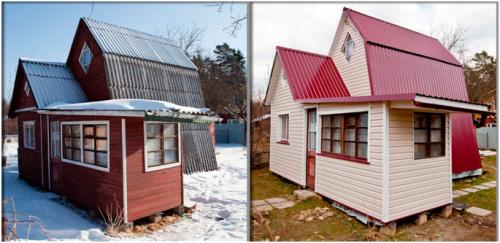

До и после отделки маленького дачного домика

Выбирая профнастил как кровлю для дома с постоянным проживанием, рекомендуем уделить больше внимания качеству даже такого недорого материала, иначе ремонт кровли может повлечь неприятные дополнительные доходы в течение срока эксплуатации.

На что важно обратить внимание:

качество металла,

площадь покрытия и градус ската,

конфигурацию кровли,

особенности монтажа крупноформатных листов,

сложность замены листа.

Ниже мы расскажем о простых способах проверки качества кровельного материала.

1. Точность геометрии размеров

Открытость информации о толщине металла, его геометрии и допусках отклонений по размеру говорит о качестве производителя. Внимание, отклонения размеров больше допустимых по ГОСТу 24045-2010 – явное нарушение производителем технологии производства. Проблемы начнутся уже в процессе монтажа.

2. Геометрия накрывной волны

Для хорошей герметичности кровли очень важно отследить плотность прилегания материала. Первая волна верхнего листа должна плотно прилегать и накрывать последнюю волну нижнего листа. Таким образом, вероятность попадания протекания воды под кровельный лист сведется к минимуму.

3. Качество среза листа

Самым распространённым способом рубки или резки профнастила в процессе производства является резка гильотиной. Этот способ дает ровный и точный срез без зазубрин и сколов краски. Если вы заметили рваные срезы на листах, такой материал начнет быстро и неизменно покрываться ржавчиной от края уже через сезон.

4. Сертификаты, гаранитии и раскладки листов

Сертификация подтверждает проверку качества и стандартизации производственных процессов, а также надежность самого производителя и доверие к продавцу. Обращайте внимание на сертифицирующий орган. Если производитель в одном городе, а сертифицирующий орган за тысячу километров от производства – это уже вызывает сомнение в добросовестной проверке качества материала. Рекомендации по раскладке листов профнастила упростят задачу по размещению на кровле, особенно в случае с кровлей сложной конфигурации.

5. Прочность листов профнастила

Проверить прочность листа на изгиб у разных производителей. Выбирайте прочный материал не вызывающий сомнений.

6. Упаковка профнастила

Упаковка защищает профнастил от повреждения во время транспортировки и хранения, ответственный производитель и поставщик-продавец об этом позаботится. Перед монтажом ее упаковку необходимо аккуратно удалить. Не оставляется покрытый профнастил на открытом солнце надолго, лучше в сухом и проветриваемом помещении или под навесом. После длительного воздействия ультрафиолета на защитную пленку она с трудом поддается удалению и висит ошметками еще очень долго.

Основные производители профнастила:

Гранд лайн

МеталлПрофиль

ВИК

Югмонтаж

Материалы данных производителей гарантируют высокое качество по оптимальным ценам.

Профнастил в наличие на складе в Ставрополе и Новороссийске нескольких видов и цветов – не нужно ждать доставки с завода, звони, заказывай!

Помимо самого металла, надо упомянуть цинк и полимерное покрытие, про них нужно поговорить чуть подробнее.

Остановимся на одном из самых бюджетных вариантов кровли для частного дома и построек, а также различных типов малоэтажных строений -профнастиле.

Кровельный пирог теплой крыши. Слои кровельного пирога под металлочерепицу

Приобретая материалы, предназначенные для обустройства пирога кровли под металлочерепицу, следует ориентироваться на требования, прописанные в СНиП. В его составе должны присутствовать изоляционные слои, количество которых зависит от типа обустраиваемой крыши. Самым сложным строением отличается теплосберегающая конструкция, устраиваемая для жилой мансарды.

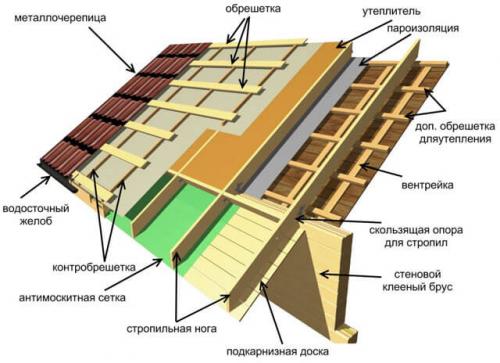

При создании покрытия из металлочерепицы слои «пирога» имеют свой определенный функционал:

Наружное покрытие. Оно защищает дом от атмосферных осадков.
Виброизоляция. Состоит из элементов, которые гасят вибрацию и шум, издаваемый листами из металла в случае внешних воздействий.
Обрешетка. Каркас для укладки внешнего покрытия делают из досок или брусков.
Контробрешетка. Обязательная контробрешетка под металлочерепицу из реек или брусков обеспечивает наличие вентиляционного зазора для обрешетки.
Гидроизоляция. Для ее устройства используют мембрану, защищающую от попадания влаги стропильную систему и теплоизоляцию.

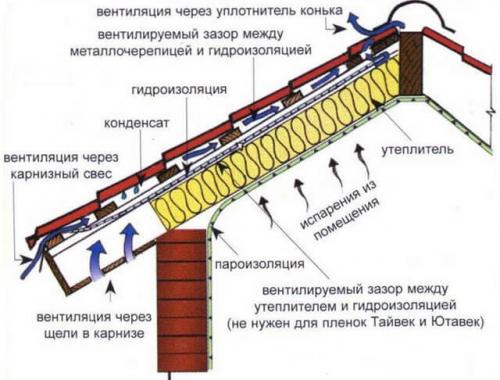

Зазор для вентиляции. Он не дает собираться влаге в слое материала для утепления.
Теплоизоляция. Не допускает потери тепла через крышу, а также является звукоизолятором.
Стропильная конструкция.
Пароизоляция. Используемая мембрана защищает слой утеплителя и систему стропил от влажных испарений, идущих от жилых помещений.
Финишная отделка жилой мансарды или чердака.

Укладывают пирог холодной кровли из металлочерепицы при обустройстве крыши на хозпостройках, при возведении навесов разного назначения или беседок.

В данном случае конфигурация у него будет более простой:

Металлочерепица.
Обрешетка.
Контробрешетка.
Мембрана для гидроизоляции.
Стропильная конструкция.

Когда строится крыша для жилого здания, специалисты рекомендуют на ней не экономить. Необходимо, чтобы пирог кровли под металлочерепицу обеспечивал требуемый уровень изоляции от воздействия разных факторов. При этом нужно не забывать, что стропильная конструкция должна выдерживать нагрузки величиной не менее 200 кг/м2, которые создает вес снежных пластов и людей, обслуживающих и ремонтирующих покрытие кровли.

Кровельный пирог под профнастил. Основные характеристики и использование кровельного материала

Пирог кровельного профнастила.

Отличительными качествами профнастила является технология изготовления. При производстве применяется оцинкованный лист, который проходит обработку «холодной прокатки».

Для предотвращения коррозии на лист наносится особое покрытие. Профиль профнастила бывает волновой или трапециевидный, среди прочего полимерное покрытие профиля имеет различную окраску: синюю, красную, зеленую, коричневую.

Обычный же оцинкованный профнастил только одну окраску — серого.

По толщине листа профнастила различают кровельный, несущий и стеновой виды:

Несущий вид профнастила предназначен для опалубки фундамента или стенок в постройках и зданиях. Компонуется такой вид профнастила на каркасе из металла, путем приварки к нему с последующим нанесением на профиль бетонной стяжки. По высоте несущий профнастил составляет 44-114 мм. В качестве кровли применяется для различного рода складских помещений или гаражей как потолочное перекрытие с бетонной стяжкой и далее поверх настилается рулонная кровля.
Стеновой вид применяется для перекладин изгородей или как отделочный материал. Имеет полимерное покрытие, весьма тонок (от 8-21 мм), так как не предназначен для значительных нагрузок.
Кровельный профнастил по прямому назначению используется непосредственно для кладки на крышу. По высоте этот профиль равен 35-75 мм, что соответствует СНиПу по кровле: профнастил по высоте волн должен составлять от 20 мм и выше. Укладывать кровельный профнастил на крышу рекомендовано с уклоном в 12º.

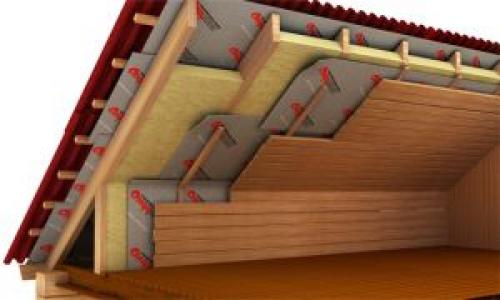

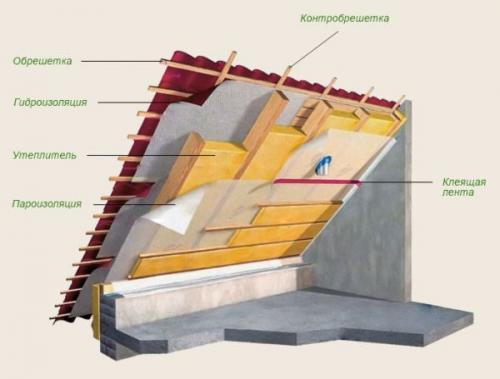

Пирог скатной кровли.

Материал имеет волнообразную структуру различной конфигурации.

Покрыт такой материал защитным напылением.

Для того, чтобы покрыть крышу металлочерепицей, необходимо обеспечить правильное подкровельное пространство .

При обустройстве кровли важным показателем ее функционального назначения является кровельный пирог.

Кровельным пирогом называют совокупность слоев , их которых укладывается кровля. В зависимости от назначения помещения (складское, промышленное, жилое) количество слоев и способ их укладки может меняться .

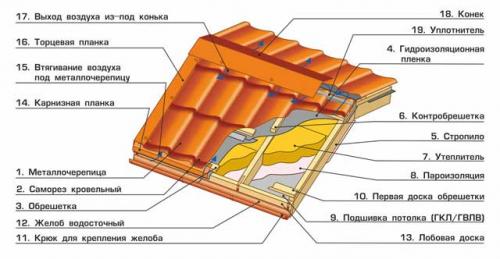

Как устроена металлочерепица? Пирог крыши под металлочерепицу укладывается в следующем порядке:

стропильная система ( каркас кровли , выполненный, как правило, из деревянных брусьев, служит основанием наложения слоев кровельного пирога);
пароизоляция ( препятствует попаданию влаги к кровельный пирог);
теплоизоляция (обеспечивает сохранение тепла в помещении);
гидроизоляция (служит для обеспечения сухости помещения, препятствует попаданию влаги в помещение (гидроизоляционные пленки, мембраны));
контробрешетка ;
обрешетка ( деревянный каркас , который накладывается и переносит кровельную нагрузку на стропила. Обрешетка имеет шаг, меньший, чем у стропил, и брусья накладываются перпендикулярно стропильным доскам);
кровельный материал ( внешнее покрытие кровли , обеспечивающее защиту крыши от атмосферных воздействий, ветра, попадания пыли, влаги в помещение: металлочерепица, ондулин, профнастил).

Кроме того, между слоями кровельного пирога обустраиваются.

Каждый слой в отдельности имеет свои особенности укладки.

Шаг обрешетки под металлочерепицу и контробрешетка

Обрешетка представляет собой сплошной или решетчатый кровельный настил, который обеспечивает основу для укладки кровельных слоев .

Как рассчитать шаг?

Чтобы рассчитать количество расходуемого материала на обрешетку, необходимо знать шагобрешетки и. На размер шага влияет длина волн покрытия. Шаг обрешетки — это расстояние от между досками конструкции.

Укладывая решеткой, определяют шаг, руководствуясь размерами кровельного покрытия.

Следует иметь ввиду, что расстояние от края крыши (первой доски) до второй доски должно быть меньше, чем шаг по всему периметру кровли. Иногда снизу крепят подряд две доски с шагом 1-2 см , а затем выкладывают доски с расчетом шага для данного типа черепицы.

Здесь вы можете рассчитать шаг стропил на онлайн калькуляторе.

Производители качественных материалов часто указывают на упаковке покрывного материала рекомендуемый размер шага.

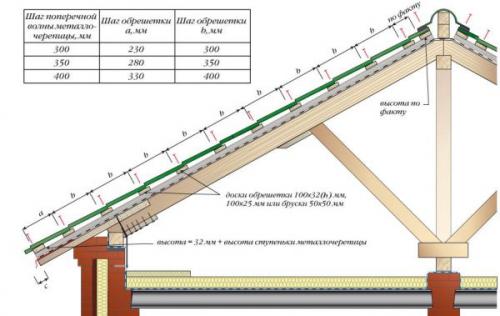

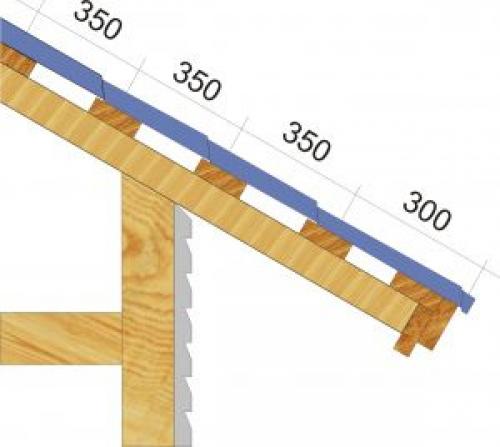

Так, для черепицы с разной длиной поперечных волн следует укладывать обрешетку:

при длине волн 300 мм — шаг обрешетки первых двух досок — 230 мм, далее — 300 мм;
при длине волн 350 мм — 280 мм и 350мм соответственно;
при длине волн 400 мм — 330 мм и 400 мм.

Если указателей ширины шага нет, что шаг измеряется следующим образом: уровень кладут на стропила и измеряют расстояние от верхнего ската первой волны черепицы до конца листа.

Толщина доски под обрешетку должна быть 30 мм. Для первой доски рекомендуемая ширина — 50 мм.

Вынос черепичного покрытия для укрытия от дождя напрямую зависит от угла наклона крыши: чем больше укол наклона, тем длиннее вывод материала за пределы линии обрешетки. Свес металлочерепицы должен доходить до стока, поэтому необходимо рассчитывать первый шаг с учетом выступа металлочерепицы за край кровли (30-50 мм).

ОБРАТИТЕ ВНИМАНИЕ!

Чтобы металлочерепица ровно ложилась на обрешетку, следует пользоваться калиброванными досками.

Сплошная обрешетка предусматривает больший расход материалов, наиболее простой монтаж, обеспечивает более высокий уровень несущей способности крыши. Сплошная обрешетка устанавливается на крышах,и укладывается из обрезных досок или брусьев (сечением 50х50 ммм) шагом в один сантиметр.

Контробрешетка

Способ наложения брусьев на слой гидроизоляции и есть контробрешетка. Отличается данный тип перекрытия от обрешетки тем, что накладывается непосредственно через гидроизоляционный слой на стропила, обеспечивая вентиляционное пространство кровли.

Высота брусьев контробрешетки равна 20-50 мм.

При простой двухскатной крыше укладывается контробрешетка из брусьев 30х50 мм.

Если крыша имеет несколько скатов, сложную конструкцию, то используют брусья размером 50х50 мм.

Как защитить кровлю от влаги?

Важными элементами кровельного пирога являются гидроизоляция и пароизоляция кровли.

Отличие этих двух слоев в том, что гидроизоляционный слой защищает теплоизоляционный слой от влаги , выпуская ее наружу, а пароизоляция препятствует проникновению паров влаги из помещения в утеплитель, тем самым предотвращая намокание теплоизоляции.

Давайте рассмотрим, какие виды гидроизоляции существуют.

Кровельный пирог с утеплителем. Правильная схема кровельного пирога

Пирог кровли представляет собой многослойную конструкцию, которая включает такие составляющие, как:

В него включают также водостоки, систему антиобледенения, ограждения, снегозадержатели и декоративные элементы крыши. То есть, можно сказать, что кровельный пирог есть не что иное, как вся конструкция крыши, за исключением стропильной системы.

Наличие всех этих составляющих необязательно, структура пирога может изменяться в зависимости от вида крыши, от используемых кровельных покрытий.

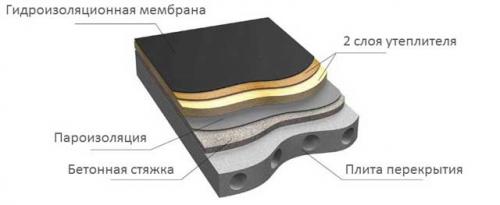

К примеру, в пирог плоской кровли не входят снегозадержатели и декоративные элементы, для чердачных помещений технического назначения нет необходимости в паро- и теплоизоляции кровли.

Устройство кровельного пирога под металлочерепицу, профнастил, для мягкой кровли или других материалов также имеет некоторые различия.

Кровельный пирог под мягкую кровлю из битумной черепицы может не иметь гидроизоляционного слоя, поскольку битум сам обеспечивает водонепроницаемость покрытия. В гидроизоляции нуждаются только стыки, углы и карнизы. Пленка при этом должна проходить непосредственно под кровельным материалом.

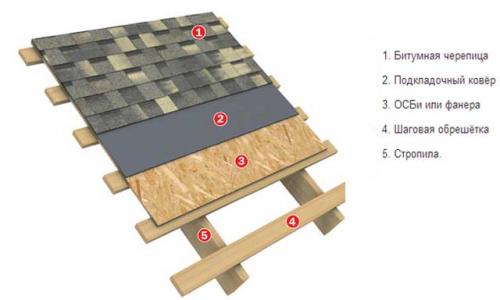

схема кровельного пирога под мягкую кровлю из битумной черепицы

Для мягких рулонных – необходима специальная гидроизоляционная подкладка, выполненная из полипропилена.
Для кровель из металлочерепицы или профлистов дополнительно необходима звукоизоляция, в противном случае шум от дождя создаст дискомфорт в помещении.

На заметку

Как видите, некоторые слои в кровельном пироге могут отсутствовать, а некоторые, наоборот, «диктуются» особенностями конкретного сооружения.

Кровельный пирог новороссийск. Заборы

Металлические заборы современно и красиво!

ПРОФНАСТИЛ ОТ 180 р./м.кв.

Какой способ ограждения территории Вам представляется первым? Конечно, это забор! Современные материалы позволяют сделать практичную и красивую конструкцию, которая органично впишется в общий стиль дома. Металлические заборы, заборы из профнастила зарекомендовали себя как надежные, долговечные и оригинальные. ЗВОНИТЕ СЕЙЧАС или ЗАКАЖИТЕ ЗВОНОК – полная комплектация, материал на складе!
В нашей компании вы можете приобрести различные комплектации современных заборов, которые отличаются высоким качеством, интересным дизайном и практичной эксплуатацией.

У нас лучшие и проверенные производители заборов!

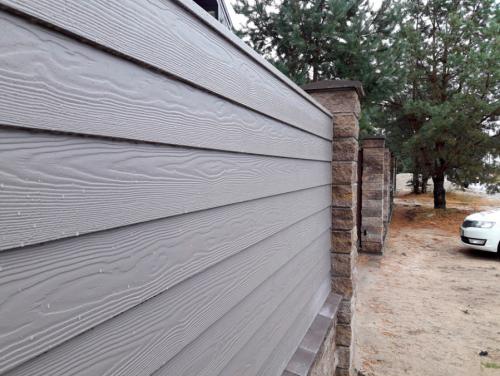

забор из фиброцементного сайдинга
