Инструкция по монтажу монолитного поликарбоната. Технология монтажа

Инструкция по монтажу монолитного поликарбоната. Технология монтажа

При монтаже монолитных поликарбонатных листов необходимо учесть все воздействия окружающей среды: расширение материала ввиду перепада температур (лето — зима), которое достигает ~5 мм/пм; пыль, влажность и загрязненность воздуха; воздействие дождя, снега и ветра, солнечной радиации.

Наличие УФ-защитного слоя не только защищает ограждаемое пространство от проникновения жестких УФ-лучей, вредных для здоровья человека, но и защищает сам материал от их разрушительного воздействия.

Для использования на улице следует применять только листы с УФ-защитным слоем. При этом cторона листа с защитным слоем должна быть ориентирована наружу. Пленка с этой стороны монолитного поликарбонатного листа имеет специальную маркировку и цветные надписи. Лучше всего монтировать листы в пленке и снять ее сразу по завершении монтажа (иначе под солнцем она может прикипеть к листу).

Для соединения монолитных листов между собой и крепления их к каркасу конструкции следует использовать специальный алюминиевый соединительный профиль, учитывающий особенности монтажа монолитного поликарбоната. Данный профиль состоит из двух частей, именуемых профилем-Т (база) и профилем-С (крышка), которые представлены на рисунках 4 и 5.

Рис. 4. Профиль-Т (база) для крепления монолитных листов.

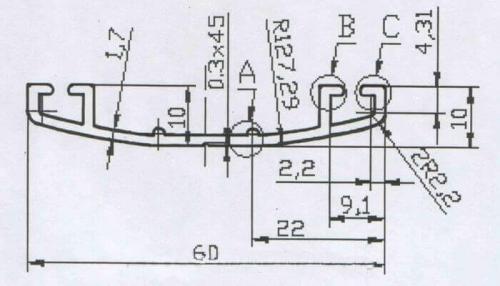

Рис. 5. Профиль-С (крышка) для крепления монолитных листов.

Следует помнить, что зажим края монолитного листа в профиле должен быть равен как минимум 20 мм.

Крепление монолитного поликарбоната к металлу. Монолитный поликарбонат

Монолитный поликарбонат представляет собой листовой пластик, который изготавливается с использованием метода экструзии на основе УФ-стабилизированных смол.

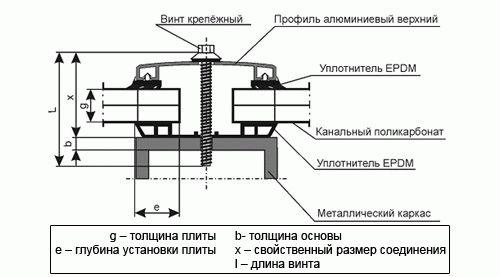

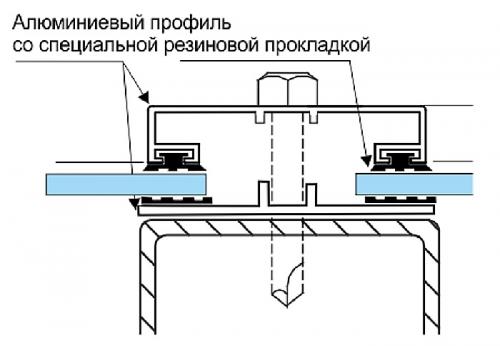

Схема крепления поликарбонатных плит к металлическому каркасу.

Проще говоря, такой поликарбонат представляет собой светопрозрачный пластик, то есть такой, который способен пропускать свет. Сам по себе он обладает абсолютно идентичными достоинствами, что и сотовый поликарбонат. В отличие от своего конкурента, он имеет еще одно неоспоримое преимущество – высокую прочность. Такой материал, как монолитный поликарбонат, наиболее целесообразно использовать в том случае, если необходимо добиться идеального сочетания прочности и легкости материала. Далее следует разобрать более подробно, как выполняется монтаж монолитного поликарбоната, какими достоинствами он обладает и как необходимо крепить поликарбонат.

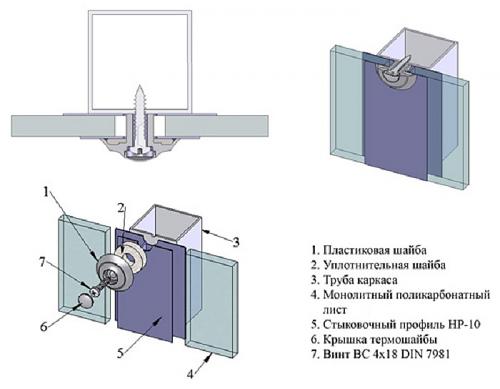

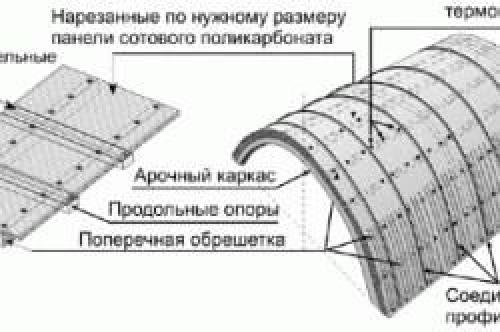

Схема монтажа поликарбоната.

Стоит рассмотреть подробнее все преимущества данной разновидности материала. Во-первых, как было сказано выше, он достаточно легкий, а это, в свою очередь, означает, что проблем во время монтажа с ним будет гораздо меньше. Во-вторых, у него высокая механическая и ударная прочность, которая составляет более 30 кДж/кв.м. Следующим основным достоинством такого материала является то, что он способен хорошо пропускать свет, практически так же, как и стекло, только, в отличие от него, поликарбонат имеет большую прочность. Кроме того, немаловажно упомянуть, что такой материал трудно воспламеняется, а значит, его можно будет использовать в случае, когда в помещении будут находиться даже легковоспламеняемые материалы.

Помимо всего вышеперечисленного поликарбонату присуща устойчивость к воздействию разнообразных химических веществ и окружающей среды. Монолитный поликарбонат обладает высокой морозостойкостью и теплостойкостью. Его можно применять при температурах от -50 до +120 градусов Цельсия. Данную разновидность материала очень легко обрабатывать, с ней легко проводить разнообразные монтажные работы, например, сверление, его легко можно резать, изгибать в холодом состоянии, склеивать и осуществлять множество подобных манипуляций. И последнее преимущество, тоже немаловажное, – его долговечность.

Как крепить монолитный поликарбонат к дереву. Основные правила крепления

Крепить поликарбонат к деревянному каркасу нельзя, если последнему не придана должная устойчивость. Масса поликарбоната невелика благодаря его ячеистой структуре – один или несколько листов человек легко поднимет и перенесёт к месту работы. Выигрыш в весе дает возможность увеличить массивность несущей конструкции, которая простоит десятки лет.

Дерево нуждается в пропитке каждые несколько лет – она защитит деревянную конструкцию от разложения из-за грибка, плесени и микробов.

Для надёжного закрепления сотового поликарбоната на дереве необходимо придерживаться ряда правил.

1. Сконденсировавшаяся от перепада температур влага на внутренней поверхности (потолок и стены теплицы) должна стекать по ячейкам внутри листа и испаряться в атмосферу.
2. Направление рёбер жёсткости и удерживающих элементов одинаково. Листы, смонтированные горизонтально, размещаются только на горизонтальных опорах. Аналогично и с вертикальным поликарбонатным настилом. Диагональные, арочные конструкции также имеют однонаправленное с элементами несущей основы ребро жёсткости.
3. Как и в случае с сайдингом, деревянным настилом пола и т. д., зазоры для теплового расширения/сжатия необходимы – как для профилированных уголков, так и для самих листов. Не оставив их, хозяин сооружения обрекает поликарбонат на вздутие при жаре и растрескивание (от избыточного натяжения листов) на морозе.
4. Нарезка листов производится не по рёбрам жёсткости, а между ними.
5. При разрезании листов поликарбоната нужен остро заточенный инструмент. Если это строительно-монтажное лезвие, оно по остроте мало уступает лезвию бритвы, а по прочности – медицинскому скальпелю. Если это пила, её зубцы должны располагаться в одной плоскости, а не «вразлёт» и быть покрыты армирующим напылением (победитовый сплав, быстрорежущая сталь особой прочности и т. д.).
6. Чтобы не образовалось перекоса, лист получился заданной формы, используют рейки-направляющие и струбцины для надёжной фиксации и листа, и самих реек.
7. Диаметр резьбы самореза выбирается меньше хотя бы на 1-2 мм чем само отверстие. Попытка зажать саморезами лист без рассверливания в месте крепления сразу же приведёт к появлению трещин в структуре поликарбоната. Это не только испортит внешний вид собираемого перекрытия, но и ухудшит его прочность, водонепроницаемость.
8. Болты (или саморезы) нельзя перетягивать, а также прикручивать не под прямым углом к несущей опоре и плоскости, в которой расположены листы. Это приведёт к растрескиванию поликарбоната вследствие значительных температурных колебаний. И сотовый, и монолитный виды поликарбоната подвержены растрескиванию, какими бы гибкими и эластичными они ни казались.

Чем сверлить монолитный поликарбонат. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Монтаж монолитного поликарбоната своими руками. Монтаж монолитного поликарбоната

Размеры и цены Тех. хар-ки Цвета Сертификаты Монтаж Фото и

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Монтаж волнового поликарбоната. Чем резать и как крепить профилированный поликарбонат

Монтаж профилированного поликарбоната обладает определенными нюансами, которые нужно учитывать, чтоб покрытие служило долго. Волновой поликарбонат очень похож с металлическим профнастилом, но все, же существуют свои особенности. У них схожая форма и способ установки.

Чем резать профилированный поликарбонат

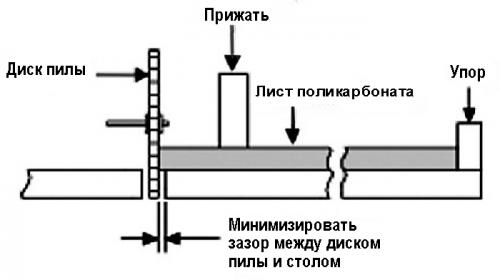

Разрезать лист поликарбоната вне зависимости от его вида можно при помощи трех инструментов: болгарки, электролобзика или ручной пилы. Если была выбрана пила или электролобзик, то нужно применять инструмент с мелким зубом. Не рекомендуется резать материал ножом, ведь даже мастера с большим опытом могут допустить ошибку.

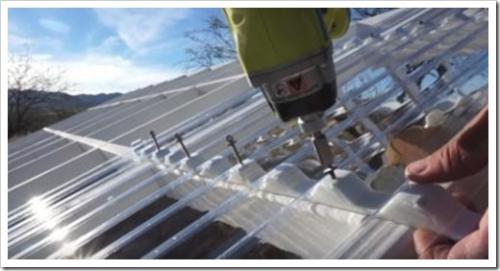

Чем крепить и как просверлить профилированный поликарбонат

Для крепления профилированного поликарбоната используются обычные саморезы. Но вкручиваются они только в обрешетку, а в материале необходимо заранее просверлить отверстие.

Для того, чтобы сделать отверстия в листе, понадобиться сверло по металлу, его толщина должна быть на 3 мм больше, чем толщина ножки самореза (это делается для того чтобы поликарбонат мог свободна расширяться под действием температур).

Сверление проводится на низких оборотах, при этом нажим также нужно делать минимальный (так в материале получаться ровные, а не рваные отверстия). Минимальное расстояние от края панели до отверстия составляет 40 мм.

Особенности крепления

Как уже говорилось, в монтаже данного материала существуют свои особенности:

• Термическое расширения листа. Нужно делать зазоры в соединениях, чтоб не было препятствий для увеличения;
• Нельзя сильно затягивать саморезы. Панели должны свободно смещаться при терморасширении. Также важно, чтобы винт входил в отверстие под углом в 90 градусов;
• Продольный нахлест должен быть две волны. Допускается и через одну волну, но в таком случае на место нахлеста стелется лента-герметик. Минимальный поперечный нахлест составляет не менее 20 см;
• При монтаже поликарбоната нельзя на него наступать. Перемещаться нужно по широкой доске (25 см шириной и 2,5 см толщиной). Доску нужно обмотать нескользящей тканью;
• Уклон навеса должен быть минимум 15%;
• Радиус кривизны листа должен быть 0,8 мм на 4 м (чем длиннее панель, чем больше радиус).
