Как крепить сотовый поликарбонат к каркасу. Основные правила

Поликарбонат представляет собой листовой материал, который выпускается в разных вариациях. Потребители могут подобрать как прозрачный (бесцветный), так и цветной продукт. Листы бывают как идеально гладкими, так и ребристыми. Для разных целей подходят разные виды поликарбоната. Однако эти материалы объединяет то, что они беспроблемно монтируются, даже если за дело берется малоопытный мастер.

Устанавливая поликарбонатные листы на то или иное основание, мастер обязательно должен помнить о ряде актуальных правил. Только если следовать им, можно ожидать хороших результатов и не бояться допущения серьезных ошибок. Разберем по пунктам, о каких именно правилах монтажа идет речь.

Мастер должен грамотно сориентировать поликарбонатные панели перед их установкой. Из таких материалов могут собираться вертикальные, скатные или даже арочные конструкции. В каждом из перечисленных случаев листы надо сориентировать по отдельной схеме.
Прежде чем крепить поликарбонатные листы к деревянному или металлическому каркасу, мастер должен будет правильно их нарезать. Это очень важный этап работ, во время которого лучше не допускать никаких ошибок. Резка может осуществляться как ножовкой, так и простым ножом. Если же разделение листов должно быть максимально точным и быстрым, то здесь указанных инструментов будет недостаточно – потребуется воспользоваться электропилой с упором и лезвием, проведенным из твердых сплавов.
После резки мастер обязательно должен избавиться абсолютно от всей стружки, которая остается во внутренних полостях панелей. Если поликарбонат сотовый, этот пункт оказывается особенно актуальным.
Отверстия в листах можно проделывать, используя стандартное сверло, но заточенное под углом в 30 градусов. Дырки высверливают на расстоянии от краев листа хотя бы в 4 см.

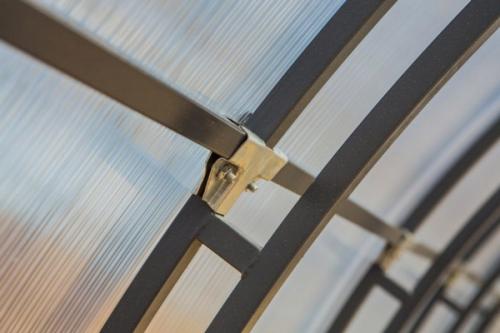

Для монтажа листов поликарбоната можно делать каркасные основы (обрешетки) не только из дерева, но и стали или алюминия.

Как крепить поликарбонат к забору. Плюсы и минусы поликарбоната

Так какие же свойства материала способствуют популярности материала? К ним можно отнести:

Отличные электроизоляционные свойств.
Теплостойкость и температурная стабильность.
Устойчивость к механическим воздействиям разного рода.
Повышенная устойчивость к щелочам и кислотам.
Отменные звукоизоляционные характеристики.
Различная степень прозрачности и цветового решения.
Стойкость к воздействиям температур, коррозии, вредителей, ветра, солнца и других природных и погодных факторов.
Малый вес, из-за чего удается возвести легкую конструкцию любой величины.
Легко поддается обработке.
Доступная стоимость.

Есть у поликарбонатных листов и недостатки, но их список значительно короче:

высокая парусность, поэтому изделия из него нуждаются в обустройстве прочного каркаса;
случайные легкие царапин поликарбонатному ограждению не страшны, но это не значит, что его можно царапать умышленно;
ударопрочность материала достаточно высокая, но она все же уступает бетонному аналогу.

Эти свойства присущи самому материалу, а вот что же будет, если выполнить монтаж забора из поликарбоната? Поликарбонатное ограждение — это:

частичная прозрачность, поэтому затененность участка снизится, поскольку свет будет проникать через материал. Как крепить столб лестницы к полу? Рассмотреть при этом, что делается во дворе, не представится возможным, так, как материал позволит увидеть только размытые контуры предметов и людей;
высокий забор защитит территорию участка от нежелательных шумов, что очень важно для тех домовладений, которые расположены вблизи автострад, оживленных улиц, стадионов, заводов и других источников постоянного шума. Доказательством этому служит тот факт, что из поликарбонатных панелей возводят в черте города шумозащитные экраны;
благодаря высокой гибкости можно изготовить конструкцию любой формы, способной выделить сооружение из общей массы. При использовании других материалов это совершенно невозможно;
широкий ассортимент цветовых решений позволит выполнить установку забора, легко подобрать такой цвет, который будет идеально гармонировать и будет отлично сочетаться с другими материалами — бетоном, железом, деревом;
простота ухода, которая заключается в смывании пыли и загрязнений водой из шланга.

Как крепить поликарбонат на теплицу. Специальный профиль

Это крепление посложнее, но и гораздо функциональнее, надежнее и эстетичнее. Как правильно закрепить поликарбонат на теплице, зависит от выбора конкретной марки профиля.

Можно подобрать обычный Н-образный, можно – целый набор для крепления листов в разных местах и под любым углом, есть пластиковые, поликарбонатные и алюминиевые изделия. Вариантов – просто масса.

Чем крепить поликарбонат к теплице – выбирайте сами:

Обычный универсальный Н-образный;
Коньковый RP;
Соединительные разъемный НСР и неразъемный НР;
Торцевой профиль UP;
Разъемный соединительный SP;
Профиль FP – пристенный.

Достоинства

Поликарбонатные профили, поскольку изготовлены из того же материала, что и покрытие вашей теплицы, обладают теми же достоинствами, что и основные листы. Как закрепить поликарбонат на теплице такими профилями? Листы просто вставляются в предназначенные для этого проемы, только обязательно нужно оставлять зазор на температурное расширение материала.

Дополнительно крепить или фиксировать уплотнителями ничего не нужно, поскольку крепеж плотно подогнан по размерам, и будет располагаться по всему периметру. Люфты исключены, как и проникновение через соединения холодного воздуха и влаги.

Установку листов или пластин поликарбоната можно производить как под прямым, так и под любыми другими углами, предопределенными конструкцией профиля. Углы будут прочные и аккуратные, полностью светопрозрачные и практически герметичные. Такие конструкции успешно применяются не только в теплицах, но даже в рекламных световых коробах, где, как известно, эстетика и внешний вид ставятся на первое место.

Итог: что дает применение этого типа креплений:

Отличная прозрачность, что очень важно для растений;
Легкость расходников;
Устойчивость к механическим повреждениям и ударным воздействиям;
Полная влагостойкость;
Пожаробезопасность конструкции;
Морозоустойчивость.

Как накрывать поликарбонатом теплицу, используя профили? Подбирать типы креплений по проекты заранее, аккуратно обрезать края и не торопиться! Работа с материалами довольно простая, можно легко создать любую конструкцию, любой геометрии. В нестандартных соединениях поликарбонатный профиль можно даже выгибать.

Ищите соответствующие крепления, не приобретайте профили – потому что они профили именно под поликарбонат. Под каждые листы поликарбоната современная промышленность производит разные типы профилей – 4,6,8,10 и 16 мм. Это стандартные типоразмеры, которые могут использоваться с успехом и для крепления любых других панелей. И выбирайте угол наклона.

Типы и предназначение

Профиль торцевой UP нужен для закрытия свободных торцов поликарбоната. С ним не нужно долго размышлять, как правильно закрепить поликарбонат на теплице, если конструкция предусматривает свободный свисающий конец с одной или двух сторон (применительно для облегченных типов парников). UP предохраняет торцы от засорения пылью и грязью, и предотвращает попадание в них влаги. Если торец будет забит, это может повлиять на прозрачность листа, так как конденсат из протоков выводиться не будет. Впереди – образование плесени и появление грибков, снижение качеств и потеря эстетичного вида.

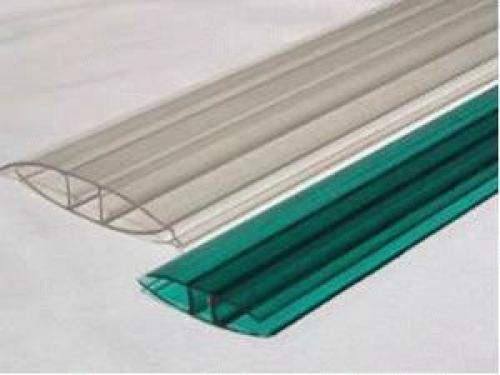

Соединительный НР-профиль стыкует соседние панели, обеспечивая надежность крепления и прочность сопряжений.
Пристенный профиль под поликарбонат – очень важный элемент для фальш стены, но в конструкции теплиц его практически не применяют. Он больше нужен при обшивке имеющихся стен мансард и веранд, балконов (хотя возможно вы делаете теплицу на балкону) и чердаков и так далее.

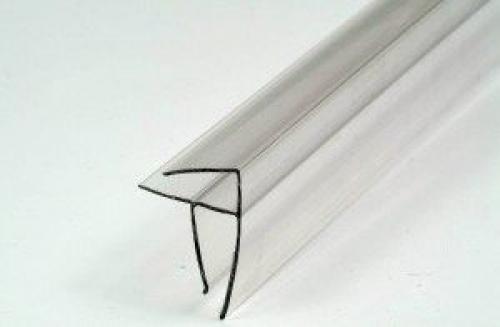

Четвертый тип профиля – угловой, имеет различные варианты, так как служит для крепления листов поликарбоната, расположенных вертикально под различными углами. Как правильно крепить поликарбонат на теплицу под углом – смотрите в инструкции к профилям.
Пятый профиль – коньковый, для теплиц с полукруглым верхом не применяется. Эффективно закрывает конек на кровле от пыли и влаги, не препятствуя проникновению солнечных лучей.

Чем крепить поликарбонат к металлу. Особенности материала

У поликарбоната ячеистая структура, состоит он из нескольких листов, соединённые между собой перемычками. Данные перемычки служат рёбрами жёсткости, придавая листам высокую прочность. Теплоизоляционные качества обеспечивает число слоёв в материале, их бывает от двух до четырёх. Поликарбонат пропускает до 90% света, обладает гибкостью, его показатели прочности выше, чем у стекла. А также у поликарбоната устойчивость к повреждениям на высоком уровне. Материал используют часто при возведении арочных конструкций и при строительстве теплиц.

Каждый лист поликарбоната покрыт плёнкой, которая надёжно защищает его от разрушительного воздействия ультрафиолета.

На лицевой стороне имеется дополнительное селективное покрытие, пропускающее лишь определённый спектр света.

Такой материал идеально подходит для укрытия теплиц.

Для обустройства тепличной конструкции используют такие виды поликарбоната, имеющие свои характеристики:

Высокими отражающими качествами обладают сотовые плиты. В основе покрытия используется алюминиевое напыление. Такая пропитка защищает теплицу от образования парникового эффекта и создаёт тень. Сотовый поликарбонат выпускают прозрачного, полупрозрачного, зелёного, синего, серебристого и других цветов.
Сотовый поликарбонат пропускает оптимальный спектр, способствующий развитию растительных культур. Материал не допускает проникновение вредного излучения. Только при монтаже важно уложить его правильной стороной. Иначе климат для растений окажется губительным, а сам поликарбонат будет разрушаться, так как не окажется защиты от ультрафиолета.
Хороший вариант поликарбоната – листы, покрытые поляризационными частицами слюды. Но материал может отражать только инфракрасное излучение и пропускать основной поток. Освещение в теплице будет в норме, но воздух внутри прогреваться будет меньше. Этот поликарбонат способен обеспечить летом постоянное поддержание микроклимата в теплице. Выпускают листы, имеющие золотистый или перламутровый оттенок.

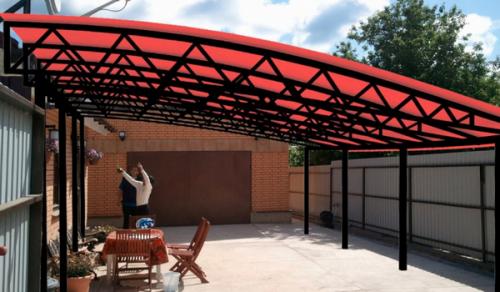

Как крепить поликарбонат на навес. Инструкция по монтажу монолитного поликарбоната

Монтаж

Остекление монолитными поликарбонатными листами должно планироваться как заключительный этап при отделке здания.

Необходимо учесть, что условием получения определенных оптимальных технических параметров конструкции, создаваемой с применением поликарбонатных листов, является применение соответствующих аксессуаров для монтажа и остекления, рекомендуемых в данном техническом руководстве, и строгое следование рекомендациям по монтажу, указанным в данном руководстве.

ВНИМАНИЕ! Проектированием и монтажом конструкций с применением поликарбонатных листов должны заниматься соответствующие компании, имеющие лицензии на данный вид деятельности и квалифицированный персонал. От качества монтажа зависит внешний вид поликарбонатных листов и срок службы конструкций с их применением.

Предмонтажные рекомендации

Допуск на тепловое расширение

При монтаже поликарбонатных листов необходимо учитывать термическое (тепловое) расширение листов, которое равно 6,7•10-5 м/м•оС. Поскольку поликарбонатные монолитные листы обладают более высоким коэффициентом линейного термического расширения по сравнению с традиционными материалами для остекления, то следует оставлять зазор для такого расширения, что поможет предотвратить образование изгибов листа в конструкции, деформацию листов, выскальзывание их из элементов крепления и даже разрыв или растрескивание листов по причине возникновения критических внутренних напряжений. В таблице 1 приведены сравнительные коэффициенты линейного теплового расширения для различных материалов:

Таблица 1

Для предотвращения влияния термического расширения на качество монтируемой конструкции с применением монолитных поликарбонатных листов необходимо учесть следующее:

оставлять необходимый зазор в 5-6 мм в профиле для соединения монолитных листов;
при креплении листов к каркасу саморезами отверстия в листе следует делать на 2-3 мм больше, чем диаметр самого самореза;
при большей длине конструкции следует дополнительно крепить панели к каркасу, чтобы скомпенсировать терморасширение;
отверстия в листе следует выполнять на расстоянии не менее 40 мм от края;
не следует перетягивать саморезы и другие крепежные элементы при монтаже поликарбонатных листов, оставляя допуск на «свободный ход».

Допуски на термическое расширение следует предусмотреть и по длине, и по ширине листов.

Минимальный зазор на тепловое расширение при монтаже поликарбонатных листов следует предусматривать в зависимости от длины листа (см. табл. 2).

Таблица 2

В качестве общего принципа следует учитывать 3-6 мм допуска на термическое расширение на каждый линейный метр бесцветного листа и 6-8 мм – на каждый линейный метр цветного листа (рис. 1,2).

Рис. 1 Рис. 2

При остеклении монолитными поликарбонатными листами всегда следует учитывать минимальный угол наклона от торца до торца конструкции равный 15° для нормального стока конденсата и дождевой воды (см. рис. 3).

Рис. 3

Технология монтажа

При монтаже монолитных поликарбонатных листов необходимо учесть все воздействия окружающей среды: расширение материала ввиду перепада температур (лето — зима), которое достигает ~5 мм/пм; пыль, влажность и загрязненность воздуха; воздействие дождя, снега и ветра, солнечной радиации.

Наличие УФ-защитного слоя не только защищает ограждаемое пространство от проникновения жестких УФ-лучей, вредных для здоровья человека, но и защищает сам материал от их разрушительного воздействия.

Для использования на улице следует применять только листы с УФ-защитным слоем. При этом cторона листа с защитным слоем должна быть ориентирована наружу. Пленка с этой стороны монолитного поликарбонатного листа имеет специальную маркировку и цветные надписи. Лучше всего монтировать листы в пленке и снять ее сразу по завершении монтажа (иначе под солнцем она может прикипеть к листу).

Для соединения монолитных листов между собой и крепления их к каркасу конструкции следует использовать специальный алюминиевый соединительный профиль, учитывающий особенности монтажа монолитного поликарбоната. Данный профиль состоит из двух частей, именуемых профилем-Т (база) и профилем-С (крышка), которые представлены на рисунках 4 и 5.

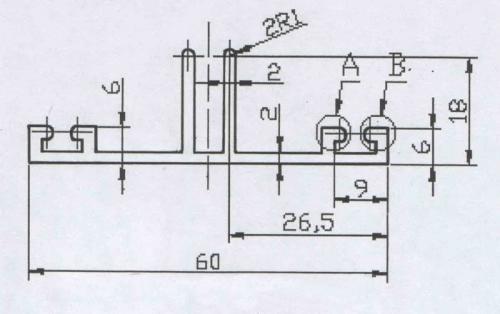

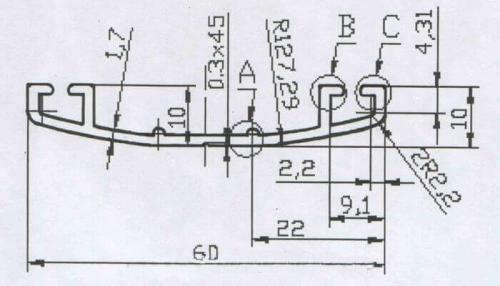

Рис. 4. Профиль-Т (база) для крепления монолитных листов.

Рис. 5. Профиль-С (крышка) для крепления монолитных листов.

Следует помнить, что зажим края монолитного листа в профиле должен быть равен как минимум 20 мм.

Чем крепить поликарбонат к дереву. Как крепить поликарбонат к деревянному каркасу?

С помощью поликарбоната возводят самые разные конструкции – веранды, навесы, теплицы. При этом основу зачастую сооружают из деревянного бруса. Такое решение оправдано тем, что материалу присущ ряд достоинств:

для работы не требуются дорогие инструменты, требующие особых навыков в работе;
манипуляции с деревом менее трудоемкие, чем с металлом;
брус прочнее и устойчивее многих видов пластикового или металлического профиля;
если строится теплица, дерево предпочтительнее в силу того, что оно медленнее остывает;
поликарбонат менее подвержен повреждениям при креплении на древесину;
можно обойтись облегченным фундаментом.

Ввиду того, что древесина не так долговечна, как пластик или металл, специалисты рекомендуют применять хвойные породы и тщательно обрабатывать их защитными составами. Для создания каркаса лучше воспользоваться брусом квадратного сечения со стороной не менее 5 см.

Крепление поликарбоната к деревянному каркасу

Создание каркаса

Строительство начинается с проектирования. На этой стадии необходимо определиться с типом поликарбоната.

2 вида панелей

Сотовые обладают ячеистой структурой – за счет воздушных камер лучше удерживают тепло и обладают хорошей звукоизоляцией.
Монолитные, представляющие собой сплошные листы. Прочнее и прозрачнее сотовых.

Производители выпускают обе разновидности в панелях шириной 2100 мм. Длина может меняться. Об этом важно помнить при составлении проекта и сметы.

Следующая задача – подготовка инструментов. Понадобится следующий набор:

шуруповерт и отвертка;
дрель и сверла;
электролобзик, циркулярная пила или строительный нож;
молоток.

Перечень материалов и крепежных элементов

Поликарбонат.
Соединительные профили, в разрезе похожие на букву «Н».
Герметизирующая лента – перфорированная и сплошная.
Саморезы для дерева.
Термошайбы, необходимые для герметизации мест соединения и защиты поликарбоната от порчи.

Этапы работ

Процесс монтажа начинается с распаковки поликарбонатных листов. При этом важно сразу определить сторону материала со стабилизирующим покрытием, там должна быть соответствующая маркировка.

Необходимо подготовить ровную чистую поверхность для раскроя панелей. При необходимости наносят разметку маркером, помня, что линия разреза должна проходить между ребрами жесткости.

Для раскроя используют электролобзик с полотном по металлу. Также можно воспользоваться циркулярной пилой. При этом важно внимательно следить за постоянством частоты вращения диска, чтобы не допустить растрескивания и деформаций материала. Пила должна быть хорошо заточена.

При использовании саморезов с термошайбами шаг крепления должен составлять от 20 до 79 см. По заранее выполненной разметке нужно просверлить отверстия для креплений на 1–3 см шире ножки шайбы. При работах с сотовым поликарбонатом не рекомендуется задевать перегородки. Отступ от края панели не должен превышать 5 см. Перфорированной лентой оклеивается нижний торец, сплошной – верхний.

В местах соприкосновения листов с брусом нужно снять защитное покрытие. Панели укладываются на каркас стабилизирующей стороной наружу и прикручиваются сначала по углам, затем в остальных местах. Важно позаботиться о том, чтобы саморезы не вдавливались в плоскость поликарбоната. При монтаже края панелей должны немного выглядывать за пределы бруса.

Порядок действий при работе с профилем:

профильная база крепится шурупами к каркасу;
листы без упаковочной пленки вкладываются в паз профиля с зазором 5 см, оставленным на случай расширения материала при нагреве;
стыки поликарбоната должны приходиться на деревянный брус каркаса;
если профиль сборный, панели настилаются на одну его часть, а второй накрываются сверху и аккуратно защелкиваются;
торцы профиля закрываются специальными заглушками.

Если все ключевые этапы работ выполнены согласно обозначенным рекомендациям профессионалов, в результате получается надежное сооружение. Также важно подобрать правильные материалы в соответствии с поставленными задачами. Толщина поликарбоната напрямую влияет на его теплопроводность, податливость при изгибе, звуковую изоляцию и устойчивость к снеговым или ветровым нагрузкам.

Шаг крепления монолитного поликарбоната. Способы фиксации монолитных полотен

Поскольку этот вид поликарбоната заменяет стекло в витринах, перегородках, окнах и других светопроницаемых ограждениях, то он и крепится с помощью таких же элементов, какими крепят стекло. Это могут быть держатели в разном исполнении, с помощью которых лист полимера фиксируют в нужном положении, или конструкция-рамка, в которую вставляют вырезанные элементы, а затем крепят. Есть сухой и влажный методы фиксации литого материала.

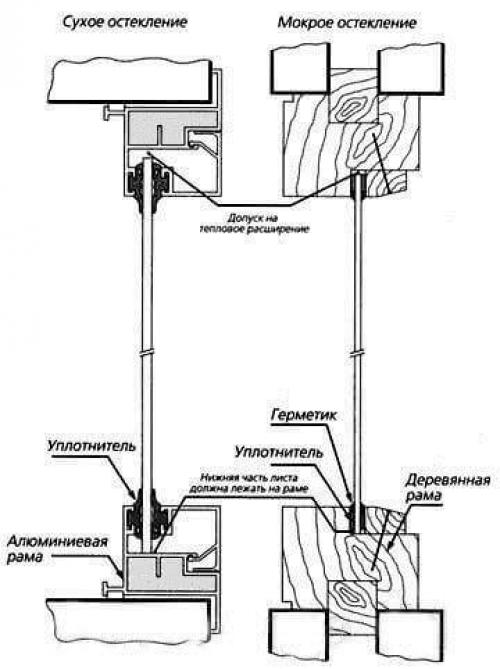

Крепления монолитного поликарбоната к каркасу влажным методом выполняется следующим образом: на ту часть материала, которая будет соприкасаться с рамкой, и периметр рамки наносится замазка из полимера, совместимая и с полотном и с материалом рамы. После этого, на местах соединений производится обработка герметиком. Добиться полной герметизации можно, так же, применив специально для этого предназначенные профильные прокладки или же воспользовавшись полосками из резины.

Сухой способ подразумевает только механическое соединение. Это могут быть разного вида профили, либо другие элементы. Их тоже можно сочетать с уплотнителями и прокладками из резины. Для крепления листов поликарбоната таким способом используются разные виды резьбовых соединений. Сухой вид установки полотен является самым аккуратным и чистым, что иногда бывает очень важным.

На заметку: Независимо от способа установки литых полотен обязательно нужно учитывать факт теплового расширения и брать полотно, которое на пару миллиметров меньше, чем это необходимо.

Это поможет избежать в дальнейшем разрушения или деформации полотен полимерного пластика.

Используя литой полимер для строительства веранд, теплиц, оранжерей и других каркасных конструкций, можно долго не думать над тем, как закрепить поликарбонат, а прикрепить листы обычными крепежными элементами с использованием уплотнительных шайб из резины: главное — знать, правило — через какое расстояние делать отверстия. Запомнить шаг крепления несложно: заранее нужно заготовить отверстия через 45-50 см. Такого расстояния достаточно, чтобы надежно зафиксировать поликарбонатные панели. Выполнять отверстия в литых панелях желательно сверлами для дерева. Во время работы нужно контролировать зону сверления, чтобы не допустить ее нагревания. При установке листы должны прилегать к основе плотно, но слишком затягивать болты нежелательно, чтобы был возможен температурный люфт в готовой конструкции.

Источник: https://interer-stil.ru-land.com/novosti/kak-krepit-sotovyy-polikarbonat-k-metallicheskomu-karkasu-sposoby-fiksacii-monolitnyh

Крепление поликарбоната к стене. Этапы установки поликарбоната

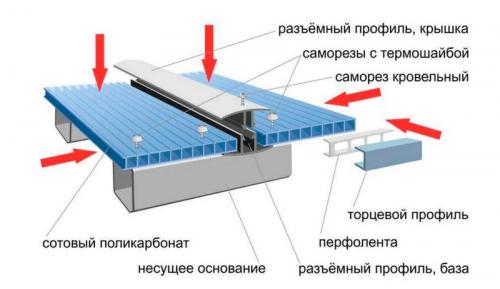

Качественный монтаж сотового поликарбоната – это не просто соблюдение всех рекомендаций и правил, но и использование при установке особых комплектующих:
- профили (из алюминия или поликарбоната);
- ленты (герметизированные или перфорированные);
- термошайбы.
Универсальность поликарбоната в механической обработке облегчает и упрощает монтаж сотовых панелей из него. Поликарбонатные листы легко режутся и сверлятся. Способ установки зависит от характеристик возводимой конструкции, вида крепежа и особенностей каркаса.

Подготовительные работы

Изучение особенностей сооружаемой конструкции и ее технических характеристик – первостепенная задача при любой технологии монтажа поликарбоната. Листы могут быть установлены в виде вертикальных или горизонтальных панелей, в прямой или криволинейной плоскости, в закрытом герметичном или в открытом исполнении (навесы и т.п.).

Внимательно изучите технологию обработки торцов сотового поликарбоната. При ее нарушении возникнет опасность затекания внутрь каналов воды с развитием плесени. Грибки в сочетании с грязью и пылью обезображивают внешний вид всей конструкции.

Поликарбонатные листы имеют защиту от разрушительного для любого пластика ультрафиолета. Этот слой наносится на одну сторону, которая обозначается специальной пленкой. Проконтролируйте, чтобы эта лицевая сторона была снаружи. Саму же пленку не удаляйте до завершения монтажа.

Инструменты и комплектующие

Набор монтажных инструментов зависит от вида, размеров и особенностей будущей конструкции. Разобравшись с количеством поликарбонатных листов, запаситесь стандартным комплектом инструментов для монтажа сотового поликарбоната.

- Ручная ножовка используется только для листов толщиной не более 10 мм. Более толстые листы лучше резать циркулярной пилой.
- Разъемные или неразъемные профили (алюминиевые или поликарбонатные) выбирают в зависимости от проекта сооружаемой конструкции.
- Угловые, фигурные и коньковые профили для стыков.
- Шуруповерт и молоток со всеми необходимыми метизами (коррозиестойкие гвозди и саморезы).
- Болты и термошайбы для крепления сотовых поликарбонатных листов к каркасному основанию.
- Влагостойкий клей для поликарбоната или его силиконовые аналоги.

Раскрой листов

Раскраивать поликарбонат нужно аккуратно, чтобы не повредить его защитный слой. В противном случае полимер будет подвержен разрушительному воздействию УФ-лучей и из-за солнечного света станет хрупким и разрушится.

Распил поликарбонатных листов лучше делать циркулярной пилой, на которой установлен твердосплавный диск. Ровный и чистый срез можно обеспечить мелкими неразведенными зубьями циркулярки. После распила удалите стружку из внутренней полости сот.

Герметизация

Открытые торцы сотового поликарбоната – это прямой доступ пыли и влаги внутрь листов с последующим развитием плесени. Насекомые также любят селиться в сотах. Все это делает непривлекательным внешний вид прозрачной или полупрозрачной конструкции.
- Для герметизации верхних торцов используют сплошную алюминиевую ленту.
- Для нижних – перфорированную ленту со специальным профилем, который закроет торцы в процессе монтажа.

Отверстия для крепления

Неправильное сверление или позиционирование крепежа может привести к растрескиванию поликарбоната и разрушению всей конструкции. Правильные отверстия – гарантия надежного крепления поликарбонатных листов и их герметичного прилегания к каркасу.

Если диаметр отверстия не более 3 мм, то место сверления должно быть на расстоянии примерно 20 мм от края листа. Специальных сверл для поликарбоната не существует. Используйте стандартные сверла для древесины. Обязательное условие – средние обороты и контроль температуры.

Термошайбы

Поликарбонат крепится на специальные профили саморезами с термошайбами, которые герметизируют крепежное отверстия от проникновения внутрь влаги. Сама термошайба представляет собой пластиковую шайбу с выпуклой головкой и ножкой или без нее. В комплект термошайбы входит эластичное полимерное кольцо-уплотнитель и заглушка. Большой выбор цветов термошайб позволяет подобрать их точно в тон поликарбоната.
