Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

Не стоит забывать и о системе кондиционирования. Грамотно-организованный тандем естественной, принудительной вентиляции и кондиционирования, сделает жизнь в доме комфортной и безопасной для здоровья.

Приточная вентиляция в стене. Приточный клапан в стену: советы по установке, обзор устройства и виды лучших моделей (95 фото)

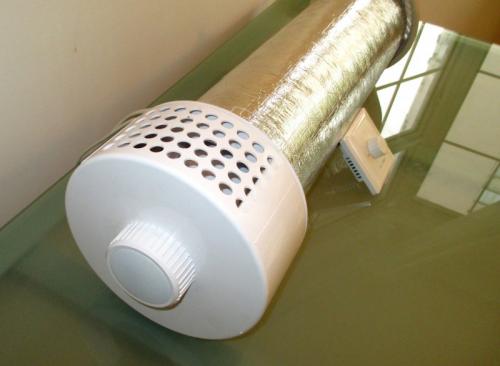

Приточный клапан вентиляции в стене – это специальное устройство, обеспечивающее подачу свежего воздуха в помещение. Один из самых эффективных способов организации приточной вентиляции. Подходит как для жилых, так и нежилых помещений. Устанавливается в стену здания.

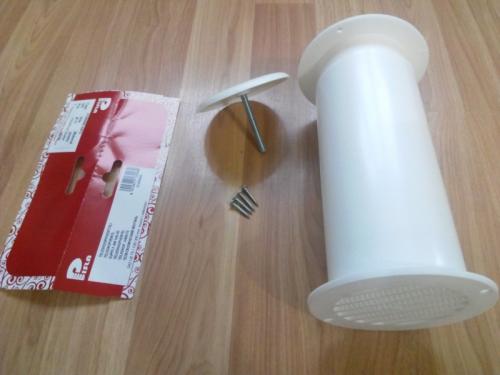

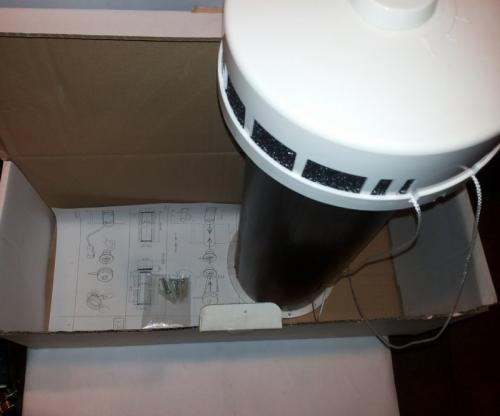

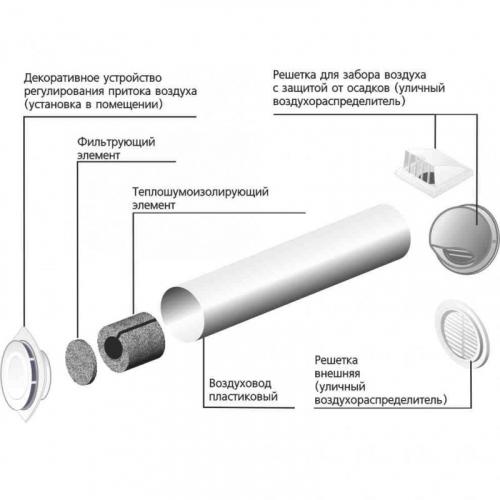

Конструкция

Все приточные клапаны имеют одинаковые ключевые составляющие конструкции:

• воздуховод. Канал, посредством которого воздух проходит извне в помещение. Обычно выполнен из пластика;
• внешняя вентиляционная решетка. Защищает воздуховод от воздействия атмосферных явлений. Может быть металлической или пластиковой;
• внутренняя часть. Представлена пластиковым оголовком, как правило, продается в разобранном состоянии. Включает фильтр, очищающий и направляющий воздух в помещение.

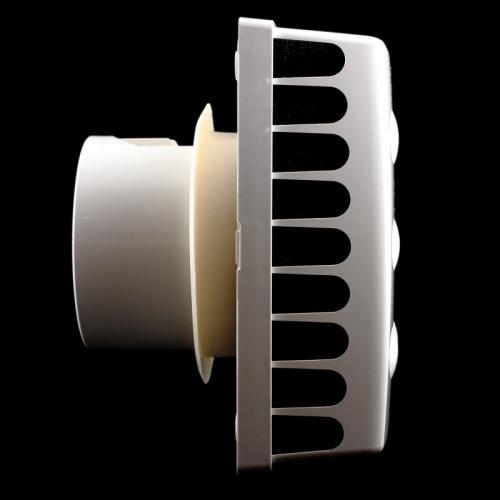

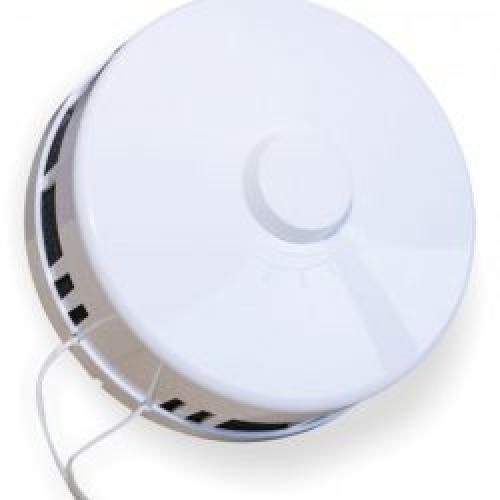

На фото приточного клапана в стену можно наглядно ознакомиться с конструкцией данного изделия, его внешним видом, разнообразием моделей и способом установки.

В конструкции имеется специальный материал для увеличения теплоизоляционных характеристик и звукоизоляции. Есть клапаны, позволяющие регулировать воздушный поток.

В их конструкции предусмотрен специальный регулятор, выходящий в помещение. Также есть модели с возможностью регулирования влажности в помещении.

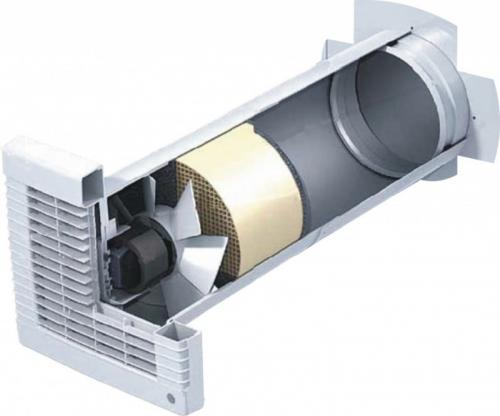

В любых магазинах, где можно купить клапан приточной вентиляции, как правило, также присутствуют более сложные модели, которые могут быть оснащены дополнительными устройствами:

• вентилятор;
• рекуператор (для нагрева воздуха);
• температурный датчик;
• датчик влажности;
• пульт дистанционного управления.

Можно приобрести качественный приточный клапан в Леруа Мерлен. Гипермаркет предлагает огромный выбор моделей клапанов, в том числе, с дополнительными функциями.

Если в вашем городе данного гипермаркета нет, найти клапан можно в магазинах, продающих оборудование для вентиляционных систем.

Преимущества и недостатки

Приточный клапан обладает рядом положительных качеств:

• ненужно постоянно открывать/закрывать окно (продлевается срок службы фурнитуры);
• низкий уровень шума;
• можно регулировать воздушный поток;
• монтаж рядом с радиатором отопления или вверху стены исключает температурные колебания в зимний период;
• устройство практически незаметно внутри помещения;
• сравнительно доступная стоимость.

Но, есть и некоторые минусы:

• нужно сделать отверстие в стене;
• в регионах с сильными морозами зимой обычный клапан не получится использовать, в помещении будет холодно. Проблему можно решить установкой клапана с рекуператором;
• ошибки в установке чреваты промерзанием стены или обмерзанием определенной части воздуховода;
• невысокая производительность устройств без вентилятора.

Особенности установки

Монтаж приточного клапана практически всех моделей может осуществляться в любом месте внешней стены. Но, рекомендуется устанавливать его в таких местах:

• под подоконником, около радиатора отопления;
• на уровне в две третьи от высоты оконного проема.

Первый вариант более предпочтителен, поскольку зимой воздух будет нагреваться радиатором. Второй вариант тоже удачный, поскольку холодный воздух будет заходить сверху. Пока он дойдет вниз, смешается с имеющимся воздухом и нагреется. В обеих вариантах клапан всегда можно спрятать за шторами, поэтому интерьер не пострадает. Но если все же остаются вопросы по скрытию клапана за шторами, то идеальным вариантом будет изучить готовую инструкцию на портале о шторах и декоре https://shtorydekor.ru/ .

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

• Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.

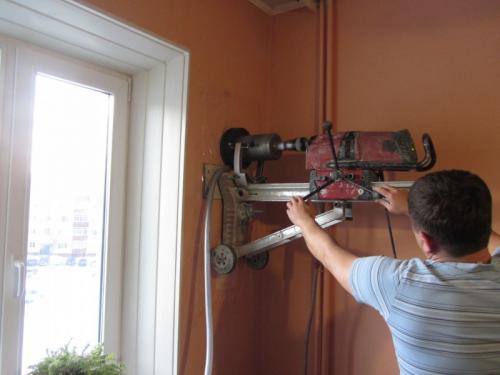

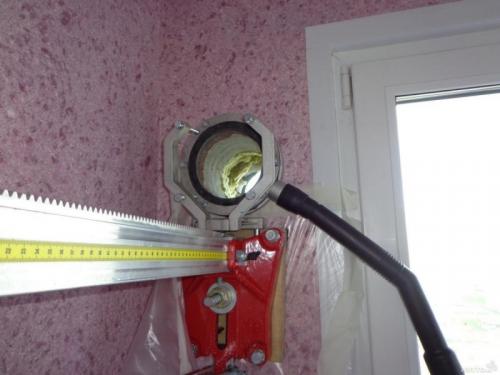

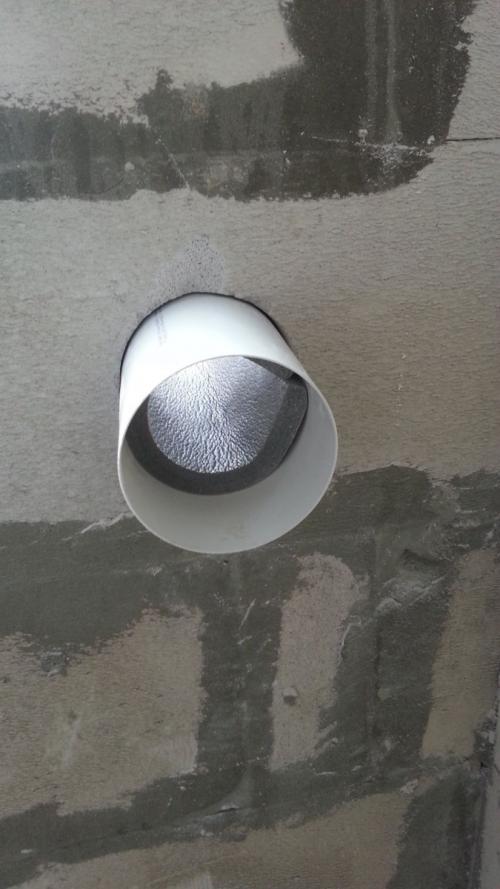

• Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
• Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
• Примерить воздуховод и разметить трубу по необходимой длине.
• Отрезать лишнюю часть трубы.
• Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.
• Установить трубу в отверстие.
• Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
• Закрепить внутреннюю часть шурупами.



Обслуживание и эксплуатация

Приточный стеновой клапан нужно время от времени очищать от пыли и мелкого мусора. Фильтр и звукоизоляционный элемент также постепенно загрязняются, и нуждаются в чистке. Для обслуживания нужно демонтировать внутреннюю часть, снять фильтр и звукоизоляционную деталь. Желательно выполнять процедуру летом.



Если звукоизоляционный элемент и фильтр произведены из синтетического материала (так сделаны 99% моделей), достаточно промыть их мыльной водой. После высыхания можно выполнять обратный монтаж.



Внутреннюю поверхность воздуховода тоже нужно регулярно чистить. Лучше делать все сразу. Пока высыхает фильтр и звукоизоляционный материал, следует прочистить воздуховод. Сделать это можно пылесосом.

Самая простая вентиляция в доме. Принудительная

Принудительная система вентиляции в доме используется, когда естественная циркуляция недостаточна. Довольно часто используется в современных деревянных домах из клееного бруса, который характеризуется достаточно высоким уровнем герметичности.

Принцип работы и конструкция принудительной вентиляции разделен на три типа:

• в кладовой;
• выхлоп;
• смешанный.

Приточная

Приточная вентиляция в частном доме сегодня распространена чаще, чем в любом другом. Это связано с простотой расположения компонентов системы и удобством обслуживания оборудования. Из самого названия видно, что вентиляторы установлены на подающих каналах. В небольших домах в каждой большой комнате устанавливается по одному приточному устройству, где легко организовать перелив.

В этом случае вентилятор устанавливается снаружи или на стену в канальные модели, которые представляют собой трубу с вентилятором внутри. Обычно они устанавливаются под подоконниками или на уровне пола. Вот некоторые требования к приточной вентиляции:

1. Вытяжные каналы установлены в кухнях, ванных комнатах, туалетах, подсобных и кладовых помещениях. Если в доме есть отдельная прачечная и сушилка для одежды, то вертикальные каналы также должны быть установлены здесь. В некоторых домах мужчины устраивают для себя небольшие мастерские. В этом случае также должны быть установлены выхлопные трубы.
2. Воздуховоды установлены во всех жилых помещениях.
3. В некоторых помещениях рекомендуется устанавливать как приточные, так и вытяжные воздуховоды. Например, на кухнях, соединенных с помещениями, на кухнях, где работают газовые плиты, в котельных, где установлены газовые котлы, в любом другом помещении, где есть две и более запирающих двери от вытяжки.
4. Если второй этаж закрыт дверью с первого этажа, правила подачи воздуха остаются неизменными.
5. Если нет двери, вытяжной воздуховод должен быть установлен в пространстве лестничной клетки. Вентиляционные каналы расположены в гостиных.

Вытяжная

Из одного только названия ясно, что вентилятор установлен в вытяжке. Вариантов не так уж много. Но схемы и требования такие же, как и к разнообразию поставок. Хотя следует похвалиться тем, что сегодняшние производители сделали так, чтобы выхлопная система была проста в обслуживании.

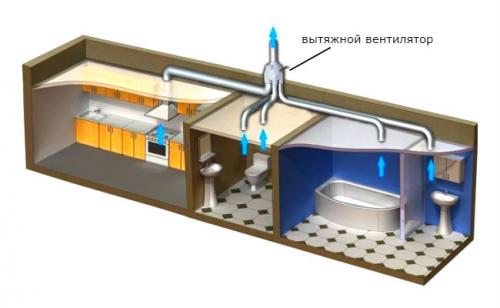

Традиционный вариант вытяжной вентиляции заключается в установке вентиляторов на крыше, чаще в чердачном пространстве, где они подключаются к вытяжным каналам. Из них короткая труба выводится через кровельный материал наружу. На конце трубы имеется навес для защиты от осадков.

Более современным вариантом является вентиляция в стене. В основном, это воздуховодные вентиляторы, которые устанавливаются в стену под потолком. Производители сегодня предлагают этот тип оборудования с разной мощностью и размерами. Таким образом, подобрать необходимую модель, отвечающую требованиям и расчетам по вентиляции, не составит большого труда.

Приточно-вытяжная

Этот тип системы вентиляции отличается от предыдущих только наличием вентиляторов как на выходе из стояка, так и на всасывающих каналах. Во-первых, необходимо оценить высокую эффективность схемы. Во-вторых, что является скорее недостатком, эта система полностью зависит от энергии. И хотя производители вентиляторов предлагают экономичные модели, все время приходится нести расходы на эксплуатацию оборудования.

Следует отметить, что эта компоновка может быть собрана или организована в соответствии с тремя основными принципами: отдельная планировка, модульная и моноблочная.

Первая – это система, которая включает в себя отдельную приточно-вытяжную вентиляцию. Это означает, что все каналы с приточными и вытяжными вентиляторами одинаковы. Здесь важно выбрать точную мощность вентиляторов, чтобы не нарушить баланс необходимого количества воздуха в доме.

Монтаж вентиляции своими руками. Правильная вентиляция в частном доме своими руками: схема и важные моменты

Борьба за энергетическую экономичность в домах приводит к полной герметичности. Утепляя помещения, люди забывают, что для нормального функционирования организму требуется свежий воздух. Застоявшийся воздух утрачивает необходимое для дыхания содержание кислорода. Следствием отсутствия движения воздушных масс становится повышенная влажность, скапливания вредных веществ, поэтому качественная вентиляция помещения жизненно важная необходимость, тем более что обустроить ее в частном доме можно своими руками.

Как начать и важные моменты проектирования

Начинать создание нормального оборота воздушных масс необходимо начинать с оценки помещений. Рассчитывается кубатура жизненного пространства, учитывается потребность человека, которому для нормального функционирования требуется 10 м³ в час. Каждого жильца дома система должна снабжать воздухом на любом участке жизненного пространства. В зависимости от конструкции строения, используемых коммуникаций, оборудования выбирается тип вентиляции, которая способна обеспечить жильцов комфортными условиями проживания. Различаются три основных вида движения воздушных масс в помещениях по принципу действия:

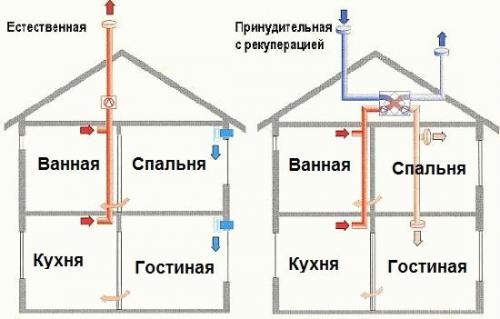

1. Естественная работает по принципу движения воздуха под действием разных температурных показателей. Как известно из курса физики, тёплые воздушные потоки более разряжены и поднимаются вверх. Используя этот закон, в верхней части строения предусматриваются конструкционные отверстия связанные с окружающей средой. Как правило, температура вне помещения ниже, чем внутри, поэтому тёплый воздух поднимаясь, вымещается холодным потоком из здания. Принято считать оптимальным рабочим показателем такой системы температуру на улицу в пределах от 5 до 15 градусов. При более низких температурных показателях в помещениях прогнозируемо создаётся сквозняк из-за интенсивности теплообмена. В случаях высоких температур эффективность системы снижается, потому что внутри дома прохладнее;
2. Принудительная вентиляция осуществляется с помощью механических устройств, обеспечивающих подачу свежего воздуха внутрь и удаление застоявшихся, скопившихся воздушных масс наружу. Приток и отток выполняется под действием вытяжного и распылительного оборудования. Обычно такая система состоит из вентиляторов, воздушных клапанов, калориферов, кондиционеров, очистных фильтров, шумоглушителей. Для оптимального функционирования создаётся специальная коммуникационная сеть, обеспечивающая движение воздушных потоков – это воздушные каналы, воздухозаборные решётки, диффузоры, анемостаты. Эффективность системы повышает инсталляция контрольных датчиков, терморегуляторов, подключающих или отключающих вентиляторы согласно заданным, рассчитанным показателям;
3. Смешанная система подразумевает дополнение естественного воздухообмена оборудованием вытяжного характера. Это могут быть вытяжки на кухне или вентиляторы в санузлах, встроенные или подключённые к коммуникациям естественной вентиляции. Как правило, такое оборудование устанавливается там, где высока степень загрязнения воздуха и приточный поток не успевает вытеснять загрязнения.
