Вентиляция для газового котла в частном доме. Расчёт системы вентиляции

Вентиляция для газового котла в частном доме. Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении , k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Вытяжка над котлом. Критерии и нормативы

Существуют свои нормы вентиляции для газового котла и помещения с ним. Имеет значение тип отсек сгорания аппарата – закрытый или открытый.

Котлы с закрытой камерой сгорания должны оснащаться коаксиальным каналом. По нему синхронно идут два процесса: в горелку проникает воздух с улицы, и устраняются результаты горения.

Вентиляция в помещении с газовым котлом монтируется с учётом таких критериев:

• Максимальное число единиц газовой техники для подключения к дымоходу – 2. При этом не имеет значения их удалённость и позиция.
• Продукты горения проникают в дымоходы на дистанции минимум 50 см на различные уровни. При подаче только с одного уровня в дымоотвод ставится рассечка, имеющая высоту от 50 см.
• Абсолютная герметичность все вентиляционной системы. Должна исключаться даже минимальная утечка горючего и копоти.
• Швы на участках соединений дымоотводов покрываются термостойким герметиком.
• Все элементы системы оснащаются термоизоляцией. Это ключевая мера против возгорания.
• Вентиляция оборудуется та, чтобы образовывался отток в трёхкратном воздухообмене, шла подача с одним оттоком, и добавлялся воздушный объём для горения.

Для аппаратов с открытой камерой сгорания основные критерии отражены в СниП 2.04. 05-91. Если их мощность не превосходит 30 кВт, их можно монтировать на кухне, только там должна отсутствовать плита.

А модели с закрытым отсеком в этих помещениях использовать позволяется.

Если мощность аппарата свыше 30 кВт, для него создаётся отдельная пристройка – котельная. К ней предъявляются следующие требования:

• Наличие двух вариантов воздухообмена: принудительного и естественного.
• Площадь – минимум 15 кв.м.
• Наименьшая высота потолков – 2,4 м. По нормам это показатель 6 м. но если он меньше, применяется поправочное значение 0,25 на каждый метр вниз.
• На 1 куб.м окна по площади достигают 300 кв.см.
• Наличие отдельного входа. В пристройке можно устроить дверь, ведущую в жилой сектор.
• Участок монтажа оборудования покрывается негорючими материалами, например листами из металла или асбокартона.
• Если монтируется техника с открытой горелкой, минимальная длина дымоотвода составляет 4 м, количество поворотов в углах – не более 3. Это важно условие для образования тяги.

Схематически вентиляцию в котельной отображают так:

Канала для воздушной циркуляции нужно создавать ещё на стадии строительства. Их минимальный диаметр – 20 см. После финальных расчётов можно монтировать вентиляторы и небольшие решётки с переходными гильзами.

Естественная вентиляция для газового котла. Устройство вентиляции в котельной частного дома и как ее правильно установить

Для поддержания комфортного микроклимата в холодное время дом тщательно стараются утеплить. Помещения реже проветриваются. Когда вентиляция в котельной частного дома выходит из строя, создается аварийная обстановка. Из-за плохой циркуляции появляется множество проблем. Продуманное вентилирование в котельной один из самых основных вопросов.

Необходимость и функции вентиляции в котельной частного дома

Чистый воздух имеет большое значения для качественной работы газового котла. Если естественным путем не удается наладить поступление свежего воздуха, проводят искусственное вентилирование.

Без систематического проветривания сгораемые вещества попадают на трубы, снижается эффективность работы газового котла, хуже обогревается дом. Но, даже, не это самое страшное. Из-за неисправной вентиляции и неудовлетворительной работы оборудования в помещении скапливаются избытки угарного газа, жизнь людей ставится под угрозу.

Профессиональный монтаж вентиляции в котельной частного дома:

• Продлевает срок службы на более длительный период эксплуатации;
• Создает в доме хорошие климатические условия для проживания;
• В помещении всегда находится достаточный объем кислорода;
• На стенах не появляется сырость и плесень;
• Меньше концентрация продуктов горения;
• Котел работает с высокой отдачей.

Вентиляция в котельной частного дома регулирует скопление угарного газа, не образовывается обратная тяга. Превышенная концентрация углекислоты опасно для здоровья. Благодаря обменным процессам в воздухе, в помещение поступает кислород, который необходим для жизни человека и налаженной работы газового оборудования.

Требования к вентиляции газовой котельной в частном доме и нормы согласно СНиП

При несоблюдении норм и правил газовые службы применяют санкции, вплоть до отключения газа. В частном доме устанавливается обособленная система вентиляция:

1. Вытяжка за час способна трижды сменить воздух;
2. Приток поступает суммарно в таком же количестве, как в вытяжку вместе с учетом потребности горения газа.

В верхней части потолка должно находиться вытяжное устройство. Обычно – это вытяжная труба. Диаметр трубы обозначают газовщики при создании проекта-схемы на строительство. По всем требованиям диаметр составляет 1,3 метра. Труба создает условия для нормального входа и выхода воздуха.

Например, объем помещения в котельной составляет 15м³. За час эти пятнадцать кубов должны выйти три раза через вытяжку. То есть, 45м³за час должно естественным образом уйти наружу через вытяжную трубу.

Вентиляция помещений с газовым оборудованием. Нормативные требования к рециркуляции воздуха

В любых помещениях с газовым оборудованием должна быть предусмотрена естественная, действующая беспрерывно вентиляция, обеспечивающая минимум трехкратный воздухообмен в 1 час. Скорость циркуляции воздушных масс измеряется анемометром.

Перед запуском газоиспользующих приборов необходимо увеличить поступление воздуха в помещение. Некачественная вентиляция приводит к скоплению угарного газа, что ведет не только к снижению производительности устройства, но и к отравлениям

Рассчитать необходимое количество поступающего кислорода для помещений, где используется газовое оборудование можно по формуле:

L – расход воздуха, м3/ч;

N – нормированная кратность воздухообмена (для помещений с газовым оборудованием этот показатель = 3);

V – объем помещения, м3.

Нормы воздухообмена регламентированы СП-60.13330.2016 , ГОСТ-Р-ЕН-13779-2007 , ГОСТ-22270-2018 . Они распространяются на проектирование новых, реконструируемых и расширяемых систем газоснабжения.

Ключевые правила предписаны следующими пунктами:

• при монтаже газовых котлов важно учитывать требования не только к самой котельной, но и нормы для обеспечения работы системы вентиляции;
• газопроводы не могут пересекать вентиляционные каналы ;
• все помещения, в которые выходят топки отопительных и варочных газовых печей должны быть оснащены вытяжным вентиляционным каналом. Допускается альтернатива – окно, форточка или дверь, выходящие в нежилое помещение;
• при установке газового калорифера или камина, необходимо предусмотреть устройство вытяжной вентиляции;
• если на предприятии общественного питания установлена группа газовых устройств, расположенных близко друг к другу, допускается использование одного зонта вентиляции с последующей врезкой в сборный дымоход с вытяжным вентилятором ;
• вентиляционная система в промышленных цехах, котельных, сельхоз предприятиях, производственных зданиях бытового обслуживания должна соответствовать строительным нормам и требованиям по типу оборудованного внутри производства.

Дополнительные требования к проектированию вентиляции в зданиях этой группы не предъявляются.

Изучив специфику помещения и проанализировав преимущества и недостатки каждой из видов вентиляционных систем, можно выбрать оптимальный вариант для определенного здания

Параметры рециркуляции воздуха в помещениях должны рассчитываться исходя из максимально допустимых концентраций NO2 и СО2 в рабочей зоне. Вытяжки следует размещать выше горелок, а приточные системы – вне зоны излучения.

Помещения с повышенной степенью взрывоопасности (категории А) должны быть оснащены механической системой приточно-вытяжной вентиляции. Верхние уровни этих помещений необходимо оборудовать естественной вентиляцией с дефлекторами . В нерабочие часы возможно использование только естественной или смешанной вентиляции.

В помещениях категории А с обращением сжиженного газа принудительная вентиляция должна обеспечивать рециркуляцию как в верхней, так и в нижней зонах. Проемы системы необходимо размещать на уровне 30 см от пола.

Проектирование аварийной вентиляционной системы должно осуществляться по нормам «СП-60.13330.2016» (п. 7.6). Ее запуск должен производиться в автоматическом режиме, как только приборы будут сигнализировать о превышении максимально допустимой концентрации газа внутри помещения.

Опасной концентрацией газа в воздухе считается показатель выше 20% от нижней концентрационной границы воспламеняемости.

Вентиляция для газового котла своими руками. Естественная и принудительная вентиляция

Вентканал и дымоход — это не одно и то же

Желательно, чтобы в частном доме было отведено специальное помещение под газовый котел. Такая комната называется котельной. В некоторых домах котел монтируется на кухне. В первом и во втором случае необходимо позаботиться о вентиляции. Циркуляция воздушных потоков может осуществляться естественным и принудительным путем.

Естественная вентиляция допускается, если мощность котла равна 30 кВт. Принцип работы основывается на разнице давлений внутри и снаружи дома. Воздух может поступать через форточки или двери. Такою вентиляцию принято называть неорганизованной. В случае естественной вентиляции с организованным побуждением, монтируются приточно вытяжные каналы с регулируемыми заслонками. Для лучшей тяги можно систему вентиляции оборудовать дефлектором.

Важно! В помещении с газовым котлом система вентиляции позволяет не только обеспечить дом свежим воздухом, но и способствует выведению избыточного тепла от труб и газового котла.

При естественной вентиляции в помещении котельной необходимо позаботиться о монтаже приточных и вытяжных вентканалов. Для этого в стене выпиливается отверстие диаметром сечения 100, 150 мм, в него вставляется воздуховод – часть пластиковой трубы. Все щели тщательно задуваются монтажной пеной. Вентиляционная труба оборудуется сеткой или решеткой, которая не позволяет проникнуть в дом вредителям или пыли.

Обратный клапан поможет обезопасить помещение от возврата воздуха. Вытяжная труба монтируется над котлом, так как продукты сгорания имеют свойство подниматься вверх. Приточный вентканал для газового котла в частном доме монтируется в нижней части котельной, чтобы приточный воздух попадал прямиком в камеру сгорания.

Устройство дымохода и вентиляции для газового котла. Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

К нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».

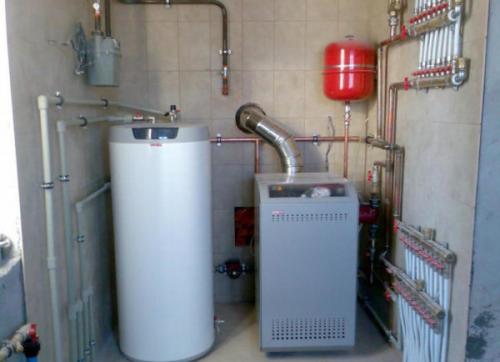

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

• сечение дымовой трубы — не может быть меньше, чем выходной патрубок газового котла. Например, если патрубок имеет сечение Ø150 мм, то минимальный диаметр дымовой трубы также должен быть не менее 150 мм. На всей протяжённости дымохода труба не должна иметь зауженных участков и искривлений;
• расположение дымового канала — дымовая труба должна идти строго вверх. При необходимости возможен уклон в 30^о. При этом длина отводов может быть не более 100 см, а их максимальное количество — не более 3. Если требуется поворот трубы, то радиус закругления должен быть больше или равен диаметру используемой трубы;
• высота дымохода над коньком — не менее 0,5 м в случаях, когда труба располагается на расстоянии до 1,5 м от конька кровли. Если это расстояние составляет от 1,5 до 3 м, то допускается устройство трубы вровень с уровнем конька. В остальных случаях проводится условная линия от уровня конька под углом в 10^о. Оголовок трубы должна «касаться» этой линии. Расстояние от свеса кровли до дымовой трубы — не менее 1,5 м;

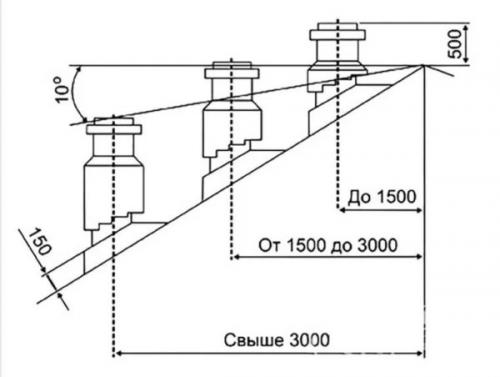

  Надкровельная часть дымохода должна иметь определённую высоту в зависимости от расстояния до конька

• материалы — для изготовления дымохода используются только негорючие газонепроницаемые материалы. При наращивании конструкции верхняя часть трубы должна надеваться на нижнее звено. При этом место контакта необходимо обрабатывать негорючим герметиком;
• устройство — минимальное расстояние от дымовой трубы до объектов и поверхностей, выполненных из воспламеняющихся материалов, должно составлять не менее 25 см. В остальных случаях — не менее 5 см. При проходе дымохода через перекрытия и кровлю не должно быть прямого контакта дымовой трубы с этими конструкциями. Внизу дымохода обязательно монтируется модуль ревизии с капельником.

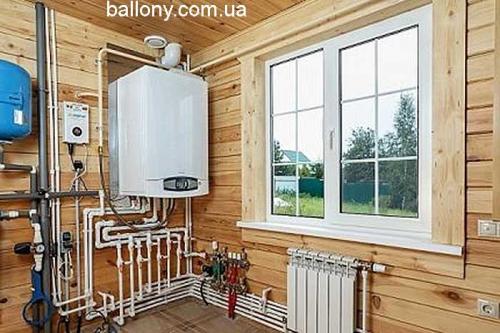

Вентиляция для настенного газового котла. Требования

Если сила газового аппарата превосходит 30 кВт, для его монтажа применяется обособленное строение или помещение.

Модели с мощью более 150 кВт размещаются в котельных.

Версии до 30 кВт ставятся на кухнях, в коридорах и комнатах.

Критерии вентиляции в котельной с газовым котлом для частного дома систематизированы в данной таблице:

Величины	Минимальный параметр	Обязательные условия
Площадь	15 кв.м.	Мощный фундамент. Бетонированный пол. Наличие водопровода, канализации, отопительной трубы, естественного освещения. Утёплённые стены. Форточка. Огнеупорные материалы стен и двери. Обособленные каналы для устранения газов и попадания воздуха
Высота потолков	220 см
Окно	3 куб. см на 1 куб.м
Примерная высота зазора под дверью	2,5 см
Диаметр дырочек (4-5 штук) в двери	2 см
Вентиляционное окошко	1/30 от совокупной площади
Дистанция от стены до газовой техники	10 см

Это основные требования по СНиП по вытяжке для газового котла в частном доме. Также следует учитывать и разрешённые зоны для сотворения котельных:

• пристроенные сооружения,
• отдельные боксы,
• чердаки,
• цоколи,
• подвалы.

Последние два пункта позволены для аппаратов на сжиженном горючем.

Требования к вытяжке для настенного газового котла в частном доме более лояльные. Ведь мощность таких аппаратов не более 30 кВт. Их можно монтировать на кухнях и в ванных.

Сами требования таковы:

Дистанции:	Необходимый минимум (см)	Условия
Труба в горизонтальном исполнении – потолок.	20	Все поверхности помещения создаются из невоспламеняющихся материалов. Выходной сектор трубы отделывается огнестойкой изоляцией.
