Система вентиляции на кухне в квартире. Тонкости работы кухонной вентиляции

Система вентиляции на кухне в квартире. Тонкости работы кухонной вентиляции

разбитая вентиляционная шахта на кухне

Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников. От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

Особенности вентиляции многоквартирных домов:

• Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
• В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

В остальное время жильцы страдают от:

• повышенной влажности;
• нехватки кислорода;
• повышенного уровня углекислоты;
• развития плесени;
• распространения запахов приготовляемой еды по всей квартире.

Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

• приток свежего воздуха;
• выдув отработанного воздуха.

Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

Источник: https://dom-na-vodah.ru/stati/sistema-ventilyacii-na-kuhne-v-kvartire-tonkosti-raboty-kuhonnoy-ventilyacii

Приточная вентиляция на кухне. Вытяжная

Вытяжная система вентиляции на кухне является одной из наиболее распространенных. В первую очередь следует сказать, что она бывает двух типов:

• Общая – вместо вентиляционной решетки устанавливается вентилятор, который нагнетает воздушные потоки в воздуховод.
• Местная – над плитой устанавливается вытяжное устройство (вытяжка), которое при помощи вентилятора вытягивает все выбросы жира, пара и газа, не позволяя им распространяться по помещению.

Наиболее эффективной является вентиляция в квартире на кухне с вытяжкой. Чаще всего она представляет собой конструкцию купольной формы, которая соединяется с общей вентиляцией при помощи воздуховода.

Сечение воздуховода для вентиляции в квартире на кухне может быть квадратным или круглым. Наиболее распространенным является воздуховод 130х130 мм. Если его ось смещена относительно оси вентиляционного отверстия, то соединение осуществляют при помощи гофрированной трубы. Сама же вытяжка может крепиться к стене или к навесному шкафу.

Чтобы загрязненный воздух уходил из помещения, откуда-то должен поступать чистый. Если на кухне установлены пластиковые окна, то наверняка имеются проблемы с притоком чистого воздуха.

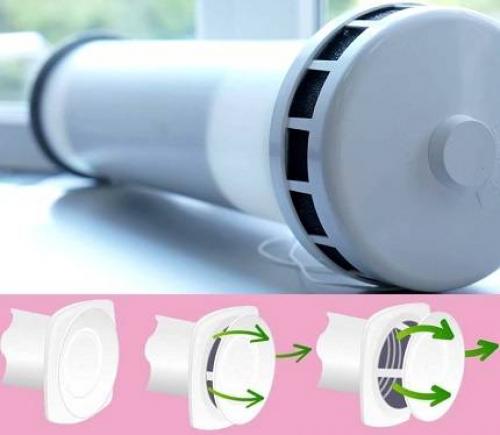

Приточный клапан

Решить эту проблему поможет приточный клапан, который можно установить своими руками в стене.

Помимо обеспечения доступа свежего воздуха в помещение, это устройство, как и обратный клапан, выполняет и некоторые другие функции:

• Позволяет регулировать интенсивность поступающего воздушного потока.
• Фильтрует поступающий воздух.
• Позволяет при необходимости закрыть вентиляцию на кухне.

После установки такого клапана эффективность воздухообмена возрастет еще больше.

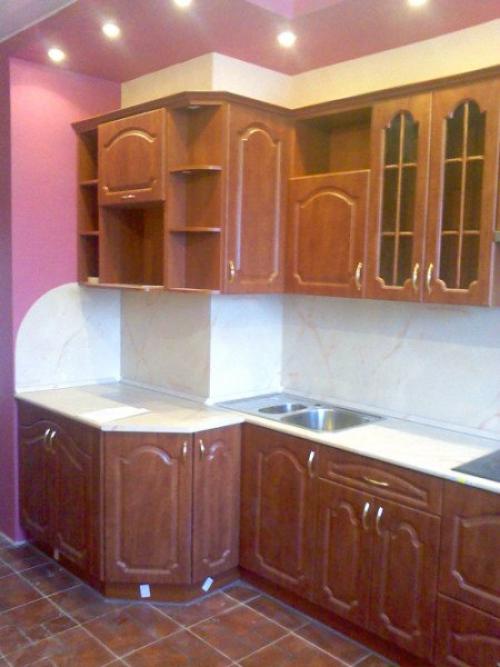

Совет! Если в квартире кухня с выступом вентиляции, визуально скрыть его можно при помощи шкафа. Наилучшим вариантом в этом случае является мебель, изготовленная на заказ.

Источник: https://idei-dizajna.ru-land.com/stati/ventilyaciya-v-kvartire-dlya-kuhni-tipy-ventilyacionnyh-shem

Вентиляция на кухне в частном доме через стену. Конструкция и принцип работы

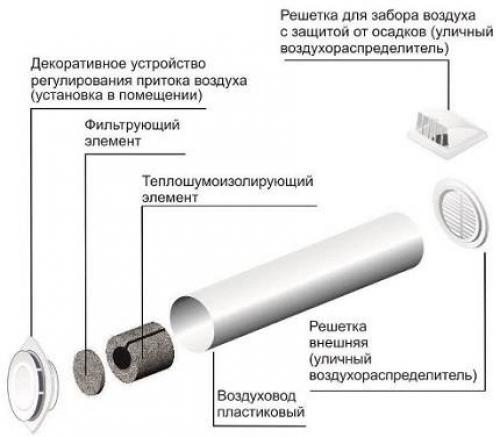

Конструкция приточного вентиляционного клапана довольно примитивна. Устройство состоит из цилиндрического корпуса диаметром 6-14 см, внутри клапана находится тепло- и звукоизоляция и фильтр.

Модели разных производителей могут выглядеть по-разному. Некоторые «приточные» агрегаты имеют дополнительные функции и возможности. Например: датчик температуры, контроль влажности, вентилятор, система дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздушный канал. По трубе в помещение снаружи попадают воздушные массы. Диаметр трубопровода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Он расположен снаружи стены и предназначен для защиты внутренних элементов устройства от мелких животных, атмосферных осадков и мусора. Оптимальный материал для изготовления — алюминий. В некоторых моделях имеется антимоскитная вставка из полимерных ниток.
3. Теплоизоляционная и звукоизоляционная вставка. Он проходит через весь воздуховод и защищает стену от мороза, снижая тем самым уличный шум.
4. Элемент фильтра. Очищает поступающий воздух от пыли.
5. Декоративная крышка. Устанавливается внутри стены. Пластиковая головка снабжена ручкой для регулировки расхода воздуха.

Многие производители оснащают клапан уплотнительным кольцом типа «бабочка». Обе стороны помещены внутри стены, чтобы сдерживать порывы ветра.

Вентилятор можно использовать для управления воздухообменом путем принудительной откачки или подавления циркуляции воздушных масс. Если клапан установлен правильно, сквозняков не будет

Система работает по простому принципу. Воздух, проходя через решетку и фильтр, очищается, движется по теплоизоляционному каналу и немного нагревается. В замкнутом пространстве трубы скорость воздушного потока уменьшается, попадает в регулируемую заслонку, а затем через технологические отверстия внутри помещения.

Вентиляцию можно проводить непрерывно при закрытых окнах. В этом случае комната не будет охлаждаться. Если в комнате установлены пластиковые окна, возможно, стоит рассмотреть вариант установки на окне приточного клапана.

Однако для нормальной циркуляции воздуха должны быть соблюдены следующие условия:

• наличие исправной вытяжки;
• движение воздушных масс даже при закрытых дверях внутри помещения — необходимо предусмотреть зазор между полом и дверью 1,5 см или оборудовать вентиляционные решетки.

Функционирование вытяжки можно проверить экспериментально. Откройте окно и поднесите тонкую бумагу к сетке. При хорошем сцеплении лист будет притягиваться к вентиляционному каналу.

Вентиляция на кухне с газовой плитой. Основные требования к вентиляции кухни с газовыми плитами

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам. Причины того, что вентиляционная система не справляется со своими обязанностями, могут заключаться в осуществлении ошибок при проектировании, строительстве или же во время очистки вытяжек.

Довольно часто вентиляция на кухне с газовой плитой как в частном доме, так и в квартире не соответствует необходимым нормам

Наиболее эффективным способом узнать качество работы вентиляционной системы является эксперимент с сигаретой, когда в кухонном помещении выкуривают сигарету, а затем возвращаются туда по прошествии 15–20 минут. Если в комнате до сих пор присутствует насыщенный запах дыма, то можно сделать вывод, что требования к вентиляции кухни с газовой плитой не соблюдены.

Требования к кухонному помещению

С учетом установленных норм воздухообмена, кухонное помещение, где будет установлена газовая плита, должно соответствовать приведенным ниже требованиям:

• высота потолков не должна быть менее 220 сантиметров;
• обязательно присутствие канала вентиляции или открываемой форточки, которая размещается в верхней части окна;
• под дверью, которая ведет в кухонное помещение, должна присутствовать довольно широкая щель (при отсутствии щели можно сделать отверстие непосредственно в самой двери, его площадь должна составлять от 25 см2).

Главные правила установки вентиляции в кухне частного дома

Вентиляция кухни с газовой плитой в частном жилище в первую очередь должна подразумевать собой присутствие свободного движения воздуха в комнате. Для этого в здании обязаны присутствовать специальные отверстия, в которые будет входить, и выходить воздух.

С учетом существующих требований, отверстие, способствующее притоку воздушных масс, должно быть размещено на внешней стене жилища, на высоте около 2 метров от фундамента.

В свою очередь, с учетом всех норм, отверстие для вывода воздуха из кухонного помещения располагается на крыше.

Но в этом случае следует учесть тот факт, что труба дымохода, куда осуществляется сведение всех каналов вентиляции, должна находиться на высоте более чем 50 сантиметров над кровлей.

С учетом того что кухонное помещение в доме — это одна из главных комнат, где требуется качественная вентиляция, то в ней просто обязательно осуществить монтаж вентиляционного канала, встроенного типа в который через присутствующую отдушину будет проникать исходящий поток воздуха.

Если вентиляция для кухни была правильно распланирована и смонтирована, то основная часть воздуха будет перемещаться из комнат дома в кухню, а уже оттуда, вместе с присутствующими там запахами и выделенными газами будет выходить наружу. Именно поэтому качеству вентиляционных каналов нужно уделять больше внимания.

Естественная вентиляция на кухне. Естественный воздухообмен в кухне частного дома

кухни частного дома испытывает такие же трудности, как и в квартире, а может, еще и большие, так как допускается масса ошибок, начиная, с процесса ее проектирования. Вроде бы в доме система проветривания существует, но при ближайшем рассмотрении она попросту не работает. Далее, мы рассмотрим основные ошибки при проектировании и устройстве вентиляционной системы коттеджа.

• Расположение вентиляционных решеток. По всем правилам они должны находиться не ниже 10см. от потолка, так как через них должен выходить теплый, отработанный воздух, вытесняемый более холодным – приточным. Но на практике дела обстоят не так радужно: Во многих кухнях вытяжные решетки находятся намного ниже, и вследствие этого образуется зона застоя, которая находится выше решетки.
• Для экономии средств, в частном доме, часто, соседние помещения оборудуются одной вентиляционной шахтой. Именно поэтому воздух, а вместе с ним и запахи, могут перемещаться из кухни в комнату, а не по вентиляционной шахте. С позиции санитарно-гигиенических норм, это неправильно.
• Еще одной распространенной ошибкой в проектировании естественной вентиляции частного дома является недостаточная высота вентиляционных труб. Из-за малой разницы давлений, такая вентиляция может не работать.
• В кухне коттеджа обязательно должна быть естественная система проветривания , но на практике большинство застройщиков не считают это нужным и устанавливают только принудительную вентиляцию, зависящую от электричества. Электричества нет, и вентиляторы не работают, отработанные воздушные массы не выводится.
• Очень часто заставляет вентиляционную систему работать неправильно, как ни странно – камин. При сгорании топлива он сжигает кислород и выкачивает воздух из вентиляционных каналов.

Вентиляция для вытяжки на кухне. Вентиляция на кухне: основные правила создания естественной вентиляции + варианты устройства и схемы установки

Невозможно приготовить еду, чтобы на кухне не появились запахи. Если они не покидают комнату, то предметы интерьера впитывают их.

Со временем избавиться от присутствия запахов тяжело. Без грамотного обустройства вентиляции на кухне проблему решить невозможно.

Аргументы «за» вентиляцию

Хозяйки на кухне без вентиляции сталкиваются с рядом проблем, которые нужно исправлять:

• В комнате скапливаются запахи. Со временем один накладывается на другой;
• Повышается концентрация влаги;
• Количество кислорода уменьшается, а углекислого газа возрастает;
• Предметы интерьера покрываются жирным налетом.

Это маленький список неприятностей. Но все несчастья можно миновать, если грамотно организовать вывод грязного воздуха. Другими словами, монтируется система вентиляции на кухне.

Требования к вентиляции для квартир и дома

Обустройство системы вентиляции не проводиться произвольно. Существуют санитарно-гигиенические требования:

• В ванной и в кухне вентиляционные системы не пресекаются, чтобы поток воздуха одного помещения не пересекался с движением воздуха с другой комнаты.
• Вентиляция для ванной, туалета, кухни не соединяется с общеобменной схемой проветривания жилой части.
• Вывод воздуха с туалета и кухни на улицу проектируется через вентиляционные шахты в квартирах, и через крышу в частном домостроении.
• На кухне воздух повторно используется без ущерба для здоровья после его прохождение через рециркуляционную вытяжку.
• Проем вентиляции на кухне запрещено закрывать. Часто это делается трубой вытяжки для кухни с отводом в систему вентиляции.
• На кухне организовывается приток свежего воздуха.

Проектирование вентиляционной системы

Проект частного домостроения или многоквартирного дома без организации системы естественной вентиляции не будет принят в соответствующих организациях.

Для вывода скопившейся влаги, теплового потока, неприятных запахов планируются вентиляционные вытяжные каналы.

Приток свежего воздуха осуществляется естественным путем, или через организованные каналы около окна.

Вентиляционная система на кухне с газовой плитой

На кухне с газовой плитой скапливается угарный газ. Он не имеет запаха и легче воздушной массы. Поэтому его скопление под потолком человек не может определить.

Система вентиляции в этом случае и призвана отводить угарный газ.

Важно:

• Если же система загрязнена мусором и пылью, то газ выводиться медленно.
• Кроме того, если отвод в вентиляцию от вытяжки для кухни, смонтированной над плитой, закрывает полностью отверстие вентиляции, то проветривание комнаты естественным путем так же снижается в разы. Отработанный воздух скапливается.

Для кухни с газовой плитой рекомендуется смешанное вентилирование. Совмещается естественный вывод отработанного воздуха с локальным принудительным удалением.

Принцип фильтрации у вытяжки без отвода в вентканалы

Плита на кухне может быть смонтирована на таком расстоянии от проема вентиляции, что отводы к нему подводить неудобно. Решить проблему можно вытяжкой для кухни без отвода в вентиляцию.

В основе работы такой установки – фильтрация грязного отработанного воздуха. После этого его можно вторично использовать без ущерба для здоровья.

Главная деталь конструкции – фильтры. Они используются для очистки воздуха от жира, скопления влаги, снижают концентрацию неприятных запахов.

Работают фильтры двух видов:

1. Решетки из пластика или металла очищают поступающий поток воздуха от жира, масла, пыли, влаги. Эти грубые фильтры используются многократно.
2. Угольные фильтры с адсорбирующими свойствами более тщательно очищают воздух. Они работают эффективнее, если меняются часто (1 раз в месяц минимум). Если этого не делать, то прохождение потока воздуха снижается.

Чистый воздушный поток вытягивается с рециркуляционной вытяжки мощным вентилятором, которым оснащена кухонная установка.

Производителями выпускаются по своей конструкции плоские, встраиваемые, подвесные и наклонные вытяжки для кухни без вентиляции. Встраиваемая модель выбирается для кухни с оригинальным дизайном. Подвесные нравятся своими небольшими габаритами. Наклонная модель признана более эффективной.

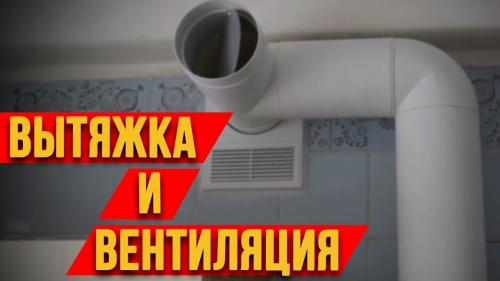

Вытяжка и вентиляция на кухне в один канал. Как совместить вытяжку и естественную вентиляцию в квартире

При установке вытяжки на кухне далеко не каждый знает, как правильно совместить вытяжку и естественную вентиляцию в квартире. В особенности при наличии только одного вентиляционного канала.

Многие люди не уделяют этому вопросу должного внимания. А зря! Ведь, если занять воздуховодом от вытяжки вентиляционный канал полностью, то вы рискуете остаться без естественной вентиляции, когда вытяжка не будет работать.

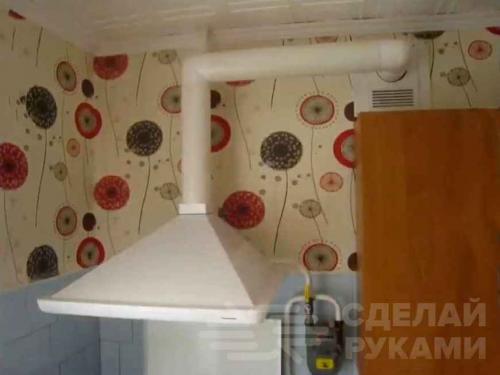

При совмещении кухонной вытяжки и естественной вентиляции на кухне в квартире главная задача заключается в том, чтобы поток от вытяжки не выдавливался назад в помещение через вентиляционную решетку.

Добиться этого можно при помощи обратного клапана. Причем существует несколько способов совмещения вытяжки и естественной вентиляции.

Обратный клапан в нижней части решетки

Первый способ монтажа заключается в расположении решетки с обратным клапаном под входом воздуховода от кухонной вытяжки в вентиляционный канал.

Данный способ имеет смысл использовать в тех случаях, когда верхние шкафчики на кухне не зашиваются до потолка и имеется свободное пространство над ними.

Главный недостаток данного способа заключается в том, что стандартные решетки с обратным клапаном, которые можно купить в магазинах, имеют совершенно убогий дизайн.

Выйти из положения можно, заказав решетку подходящего дизайна и своими руками добавив обратный клапан. Однако далеко не каждый захочет делать лишнюю работу, поэтому чаще всего довольствуются тем, что имеют.

Что делать, если над шкафчиками нет места?

В том случае, если планируется сплошная «зашивка» кухни до потолка, и места для установки решетки нет, то можно воспользоваться альтернативным вариантом.

Данный способ предполагает использование воздуховода от вытяжки также и для «нужд» естественной вентиляции. В этом случае с помощью тройника и обратного клапана со смещенной осью получается отверстие для естественной вентиляции.

Когда вытяжка работает, то клапан захлопывается. А когда выключена — открывается. Всю эту конструкцию можно разместить над шкафчиками и закрыть декоративными панелями, подходящими под цвет кухонного фасада.

Однако у этого способа также есть недостаток. Обратный клапан при закрытии издает достаточно звучный хлопок. Иногда это может раздражать. Чтобы этого избежать, можно придумать какой-то демпфер. Но главное, чтобы клапан после этого не заклинивало.

Вентиляция на кухне с обратным клапаном. Причины образования обратной тяги

В любом жилище должна быть налажена система воздухообмена. Если этого не сделать, в помещениях скапливается воздух с меньшим содержанием кислорода (хозяева жилья употребляют его для обеспечения жизнедеятельности), высокой влажностью и запыленностью. Переувлажнение, запыленность и загазованность, повышенная концентрация углекислого газа (выдыхается) ведут к развитию разных заболеваний.

В деревянных домах обменную функцию выполняют стены, окна и двери, где через древесину (она «дышит») и микрощели воздух выводится из дома. В многоквартирных домах для этих целей устраиваются вентиляционные шахты, к которым с помощью каналов подсоединяются квартиры. Забор воздуха берется в «грязных» или влажных помещениях: санузел, ванная, кухня. У системы две задачи:

• вывести лишнюю влажность и запахи на улицу;
• создать в квартире пониженное давление для притока свежего воздуха извне.

Такая система воздухообмена обеспечивается приточно-вытяжной вентиляцией. «Золотое правило» ее работы основано на принципе: в любой момент времени объем удаляемого из квартиры воздуха должен равняться количеству поступающего.

Если данное равновесие нарушается, и суммарный поток воздуха из жилья выше, возникает обратная тяга из вентиляции. Специалисты называют несколько причин такого эффекта, группируя их по признакам на внешние и внутренние. К внешним причинам можно отнести:

• сужения вентиляционной шахты. Такой эффект наблюдается из-за оседания на стенки канала летучих жиров (образуются при приготовлении пищи), на которые, в свою очередь, налипает пыль. В результате на верхних этажах высоток возникает опрокидывание тяги: отработанный воздух попадает в квартиры;
• уменьшения притока чистого воздуха. Замена деревянных окон на металлопластиковые нарушает режим поступления воздуха с улицы — его становиться меньше. В этих условиях слабеет вытяжка. И, как только в каком-либо помещении с вентиляционными отдушинами даже незначительно повышается температура, например, в ванной комнате при наполненной горячей водой ванне, в нем возрастает тяга, а с ней увеличивается объем выводимого воздуха. Компенсация происходит за счет обратного притока воздуха из вентиляционного канала на кухне или санузле.

К внутренним факторам можно отнести установку принудительной вентиляции на кухне без учета изменяющегося баланса поступления и вывода газовоздушной смеси, что приводит к обратной тяге (паразитном потоке) в других помещениях, без вентиляции.

Можно привести еще с десяток причин, ведущих к опрокидыванию тяги. Но и приведенных примеров достаточно, чтобы понять суть возникающих трудностей.

Как сделать вытяжку на кухне если вентиляция далеко. Необходимость вентиляции на кухне

Когда работает вытяжка, вентиляционный канал перекрывается автоматическим клапаном

Естественная вентиляция на кухне с вытяжкой необходима для поддержания комфортного и здорового микроклимата в квартире. Помимо этого она позволяет защитить пользователей от выделяемых во время готовки вредных испарений. Одной только вытяжки на кухне обычно недостаточно, что вынуждает пользователей заняться вопросом ее совместимости с естественной вентиляцией.

Принцип действия последней заключается в направленном движении воздуха из-за перепада давлений на улице и в квартире. Он образуется за счет разницы температур, которая поддерживается в домах большую часть года. Основной недостаток этой системы заключается в нестабильности, связанной с непостоянством климатических условий. В результате владельцам квартир все время приходится проверять наличие тяги. Делается это одним из проверенных способов.

В первом случае достаточно взять лист бумаги и приложить его к кухонному вентиляционному люку. Если он сразу же «прилипнет» к отверстию, система исправна и разница давлений поддерживается на нормальном уровне. Когда бумажный листок сползает вдоль стены, тяга отсутствует – вентиляция не работает или очень слаба.

Второй способ проверки состоит в поднесении к люку зажженной свечи, спички или газовой зажигалки. При хорошей тяге пламя отклоняется в сторону вентиляционного отверстия.

При наличии проблем с естественным оттоком воздуха потребуется прочистка вентиляционных шахт и действующих воздуховодов, что вынуждает обратиться за помощью к специалистам. В определенных условиях неработающая вентиляция может привести к опрокидыванию тяги. При этом воздух с улицы начнет поступать в квартиру, полностью блокируя работу вытяжки.
