Вытяжка – устройство, очищающее воздух в квартире от запахов приготовляемой на плите пищи, мельчайших частичек жира и продуктов горения газа. Считается, что установка вытяжки на кухне улучшает микроклимат жилого помещения, обеспечивает нормальный воздухообмен, является частью приточно-вытяжной вентиляции.

Для монтажа бытового прибора не нужно нанимать специалиста: благодаря подробной инструкции, схемам и комплектации его можно установить самостоятельно. Однако для этого необходимы элементарные навыки владения инструментом и небольшой запас знаний.

В статье мы постарались изложить все тонкости монтажного процесса – перечислили главные требования установки, а также подготовили пошаговый мастер-класс по креплению вытяжки и подключению ее к воздуховоду и электросети.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

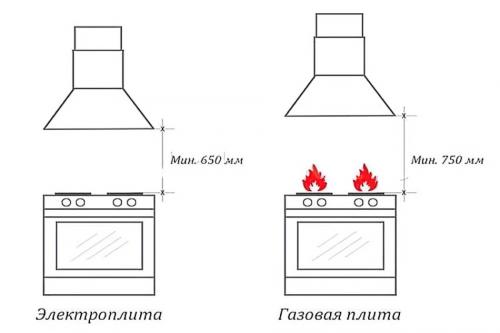

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Установка кухонной вытяжки с выводом на улицу. Установка воздуховода

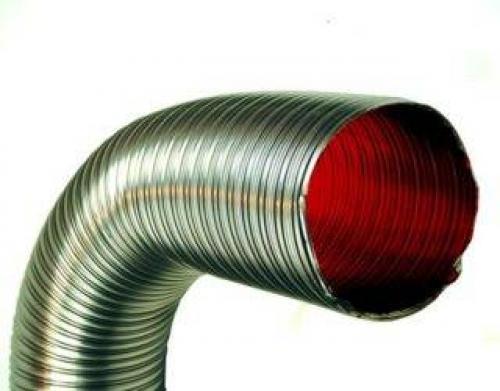

Алюминиевая гофра для соединения вытяжки и вентиляционного канала

Воздуховод предназначен для вывода жара от плиты, пищевых испарений, дыма, влаги и продуктов горения топлива. Конструкция представляет собой трубопровод, один конец которого соединен с вытяжкой, а другой выведен в вентиляционную шахту или на улицу сквозь отверстие в стене дома.

Существуют такие варианты обустройства воздуховода:

• Алюминиевая гофра. Изделие недорогое, простое в установке и устойчивое к коррозии. Минусов у него тоже достаточно. Гофра сильно шумит, в складках скапливается грязь, эстетика оставляет желать лучшего.
• Пластиковые коробы. Продаются детали длиной 50-200 см. Сечение круглое, квадратное и прямоугольное. Комплектуются муфтами, коленами, переходниками и планками.
• Железные трубы. Как правило, выпускаются в квадратной форме с размером стороны 10-20 см. Соединение проводится в раструб, возможно последующее декорирование под мебель или отделку кухни.

Чем меньше поворотов воздуховода, тем лучше работает вытяжка

Чтобы собрать воздуховод для кухонной вытяжки, необходимо выполнить следующие мероприятия:

1. Провести замеры, составить чертеж коммуникации. На основании полученных данных сделать расчет необходимых материалов.
2. Прикрепить к стене планку, через которую будет выходить труба.
3. В соответствии со схемой выпилить фрагменты канала, снять с краев заусенцы, слегка скруглить внешние углы.
4. Провести сборку воздуховода, начиная от вытяжки. Устранить недочеты, если таковые обнаружены.
5. Разобрать конструкцию, разложить фрагменты в порядке соединения.
6. Еще раз собрать воздуховод, но уже с использованием силикона для герметизации стыков. Излишки раствора удалить влажной тканью или губкой.

Если вентиляционное отверстие в кухне единственное, его нельзя полностью закрывать трубой. Это приведет к нарушению циркуляции воздуха в комнате. В таких случаях нужно использовать комбинированную решетку, где верхняя ее часть закрыта съемной сеткой, а нижняя оснащена отверстием для входа воздуховода. Чтобы предотвратить проникновение в жилье соседских запахов, лучше приобрести решетку с обратным клапаном.

Монтаж воздуховода вытяжки. Монтаж пластикового воздуховода для кухонной вытяжки

Прочные полимерные воздуховоды приобретают все большую популярность. Трубы из ПВХ устойчивы к значительным температурным перепадам. Поэтому их используют чаще, чем другие полимеры.

Полимерные воздуховоды недорого стоят и просты в монтаже

Важно! Трубы из поливинилхлорида инертны ко многим химическим веществам, стойкие к прямым ультрафиолетовым лучам, экологически безвредные. Еще одним плюсом является небольшой вес. Поэтому «пластиковые» воздуховоды монтируются без особых усилий.

Диаметры прямоугольного или круглого сечения таких труб имеют стандартные размеры. Если сравнивать их, то лучше отдать предпочтение трубам с круглым сечением. Они более удобны в монтаже, не требуют дополнительных деталей при установке их к патрубку вытяжки и решетки вентшахты.

Прямоугольные вентиляционные трубы имеют аккуратный внешний вид. Такие вентканалы можно не зашивать в декоративные короба, потому, что они не портят интерьер кухни. Круглые воздуховоды лучше монтировать на кухнях с высоким потолком.

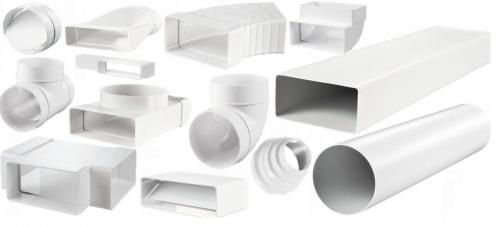

Установить воздуховод для вытяжки на кухне не получится без фасонных деталей:

• патрубка;
• отвода под определенным углом;
• переходника.

Трубы легко соединяются пайкой между собой, при необходимости режутся простыми инструментами. Воздуховоды из ПВХ обрабатываются внутри специальными антистатическими веществами. Прогоняемый воздух легко проходит, не встречая препятствий, что не дает жирам и пару оседать внутри вентканала.

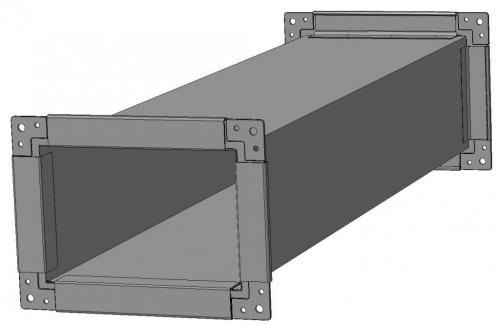

Квадратный воздуховод более сложен в монтаже

Воздуховоды из ПВХ не требуют особого ухода. Их поверхность легко очищается от пыли с помощью влажной уборки с применением специальных моющих или чистящих средств. Можно подобрать трубы светлые или темные. Однако такие вентканалы запрещено использовать для каминов и отопительных котлов, они имеют низкую пожаробезопасность.

Важно! Установка воздуховода для вытяжки должна соответствовать требованиям действующего законодательства. Полимерные системы чувствительны к высоким температурам – речь идет о 100 градусах и выше.

Установка вытяжки без воздуховода. Установка вытяжки на кухне без воздуховода

Незаменимая вещь на кухне – это вытяжка. Она помогает устранить неприятные запахи при готовке и очистить воздух от мелких частиц пыли, жира, грязи. Если рассматривать стандартные нормы установки, то мы увидим, что для жилых помещений монтаж устройств производится в вентиляционную систему. При отсутствии доступа устанавливают кухонные вытяжки без вывода в вентиляцию.

Распространенные типы вытяжных шкафов

Современный рынок предлагает огромное количество моделей вытяжных устройств. Но все их можно разделить на две большие категории:

- вытяжка без отвода в вентиляцию;

- с отводом.

Производительность второго варианта в два раза выше благодаря прямому отводу воздуха. Встречаются ситуации, когда подключение вытяжки к вентиляционному каналу не возможно. В этом случае рассматривают установку моделей рециркуляционного принципа действия.

Кухонные вытяжки данного типа подразделяются на:

- Плоские. Включают в себя панель управления, двигатель, вентилятор и сменные угольные фильтры. За счет компактных размеров занимают мало места, что является плюсом для кухонь маленьких размеров; гармонично смотрятся под навесными шкафами. Режим работы устройства позволяет очищать воздух не только под варочной поверхностью плиты, но и по всему периметру кухни-столовой;



- Встраиваемые. Внутренние составляющие такие же, как у плоского типа. Отличие лишь в установке и монтаже. Достоинство встраиваемой техники в том, что вам не придется искать дополнительный модульный ящик для ее установки, а специальная система позволяет с легкостью выдвигать и задвигать рабочую область во время работы.



- Купольного типа. Имеют форму пирамиды и занимают довольно много места. Отлично очищают кухню от посторонних запахов. Обладают высокой производительностью и подходят для установки в больших столовых.



Указанные выше разновидности вытяжных приборов для кухни имеют стандартный размер. При выборе обратите внимание на ширину вытяжки, т.к. она влияет на качество забора различных загрязнений. В зависимости от изделия параметры могут меняться. Например, самые ходовые модели это 45,60,90 см в ширину. Существуют и другие – 50, 80, 100, 120 см, но они менее востребованы. Не менее важным показателем для вытяжки является ее глубина. Типовые варианты ровны ее ширине. Обратите внимание, что глубина устройства должна быть больше глубины варочной поверхности газовой плиты.

Высоту вытяжки в первую очередь выбирают от высоты комнаты, и размеров кухонной мебели. Расстояние от газовой поверхности до вытяжной не должно быть менее 75 см согласно технике безопасности.

По способу крепления виды вытяжек без отвода в вентиляцию подразделяются:

- Горизонтальные – устанавливают под модульные навесные шкафы;

- Вертикальные – устройство можно расположить над варочной поверхностью и любой другой стене в кухонной зоне;

- Угловые – для рациональной работы их монтируют в углах помещения.



Выбираем вытяжку без воздуховода

К покупке кухонной техники стоит отнестись со всей серьезностью. Чтобы подобрать устройства с адекватной ценой и оптимальным качеством, стоит изучить их свойства. Распространенные оценочные признаки вытяжек для кухни без отвода:

- габаритные размеры;

- правила работы;

- тип сменного фильтра;

- вспомогательные функции;

- материалы изготовления;

- мощность и производительность;

- уровень шума;

- управление.

Перед покупкой обязательно произведите замеры кухонного шкафа, от этого будут зависеть габариты встроенной техники. Для того чтобы увеличить производительность, ее размеры должны быть больше площади варочной поверхности. Только в этом случае устройство забирает максимальное количество загрязнений.

Также немаловажным критерием отбора считается режим работы устройства. Вытяжки работают в двух основных режимах: отвод и рециркуляция. Существуют комбинированные типы, включающие в себя оба варианта. Но покупая такие, обязательно уточните у продавца-консультанта доступность и стоимость сменных фильтров.

Инструкция по установке вытяжки. Цены на вытяжку «ELIKOR»

вытяжка «ELIKOR»

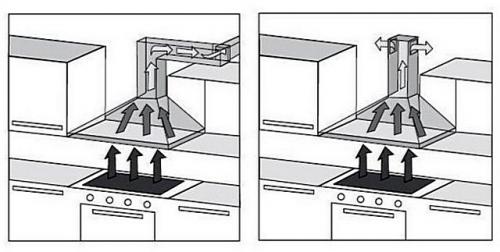

Одна и та же модель может быть установлена как на отвод испарений за пределы кухни, так и на рециркуляцию воздуха

Различается вытяжки и особенностями установки.

• Настенные модели, как уже понятно из названия, крепятся непосредственно к стене. Для их установки могут применяться штатные кронштейны или входящие в комплект монтажные панели c зацепами. Для многих вытяжек достаточно и вовсе выступающих от стены концов крепежа (дюбелей) со шляпками – на тыльной стороне прибора имеются обычные фигурные вырезы.

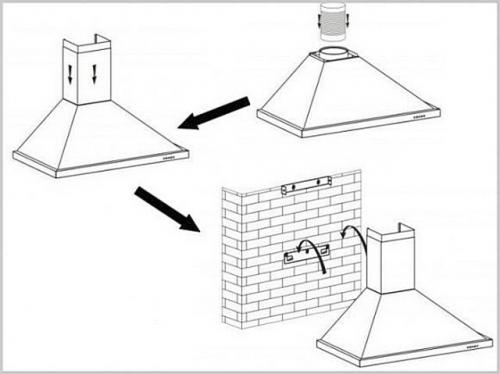

Прикладываемая к любой модели инструкция всегда показывает, как вытяжка должна крепиться к стене. В демонстрируемом примере – используются специальные монтажные планки.

К настенным моделям относятся практически все вытяжки купольного типа. Кстати, они могут различаться еще и местом установки – существуют модели, предназначенные специально для монтажа в углу, если именно там расположилась плита или варочная поверхность.

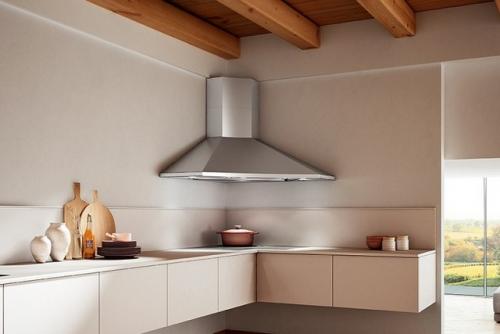

Угловые кухонные вытяжки всегда имеют своеобразную конфигурацию

• Подвесные вытяжки крепятся к нижней плоскости расположенного над плитой шкафа или полки. Это обычно – небольшие по высоте и по массе модели. Для пропуска трубы воздуховода в днище шкафа или в полке придется вырезать соответствующее окно.

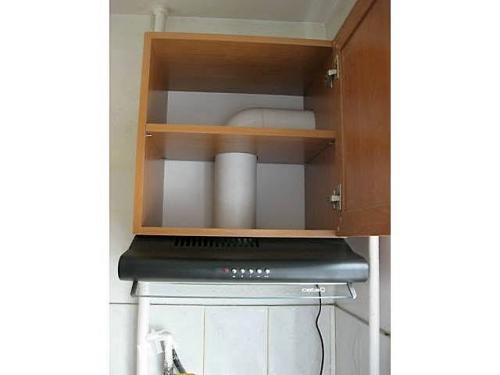

Вытяжка подвешена к нижней плоскости кухонного шкафчика. А внутри шкафа можно скрыть трубы воздуховода.

• Встраиваемые вытяжки, понятно, предназначены специально для размещения внутри кухонной мебели, расположенной над плитой. Это может быть и специальный шкафчик, который приобретается одновременно с вытяжкой. Или же прибор подбирается к входящему в кухонный гарнитур шкафу, в котором как раз конструктивно и предусмотрена установка вытяжки. Ну и, наконец, умелые руки хорошего домашнего мастера вполне могут переделать обычный шкаф под установку такого прибора, или изготовить нужный «с нуля» самостоятельно.

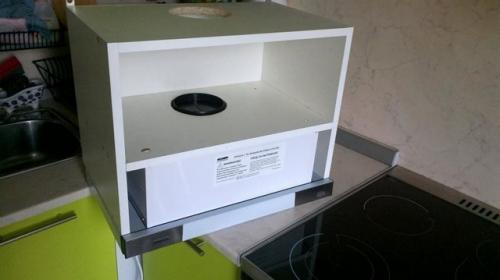

Вытяжка встраивается в специально предназначенный для этих целей шкафчик. Снаружи остается только совсем небольшой по высоте «экран» для приёма восходящих от плиты испарений.

• Наконец, в просторных кухнях с нестандартным расположением мебели и оборудования могут применяться и вытяжки островного типа. Их крепление осуществляется к потолочной поверхности с помощью специальных приспособлений. Ввиду того что такие приборы встретишь нечасто, в дальнейшем по ходу этой публикации они рассматриваться не будут.

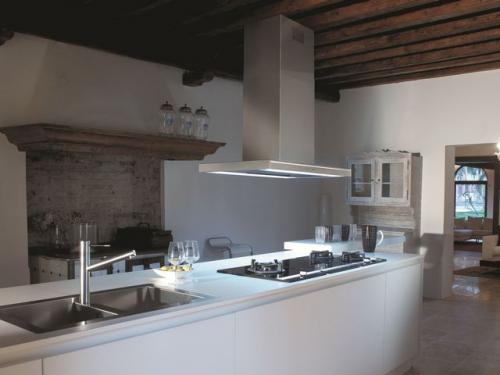

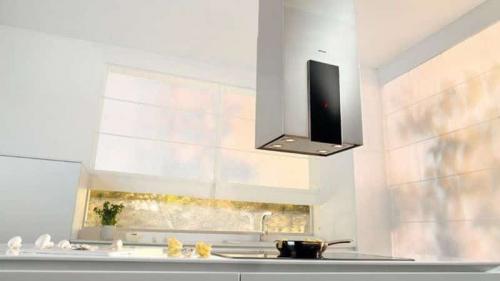

Островная вытяжка крепится к потолочной поверхности кухни

В любом случае, к приобретаемой новой вытяжке обязательно будет прикладываться инструкция по ее монтажу, которой и следует придерживаться. Некоторые производители прикладывают к инструкции и специальный шаблон, который позволяет свести к минимуму вероятность ошибки при проведении разметки.

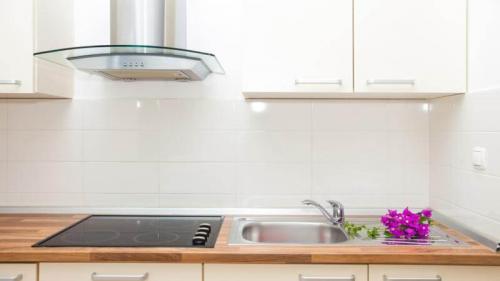

Установка вытяжки над электрической плитой. На какой высоте вешать вытяжку над электрической плитой

При выборе высоты вытяжки над электрической плитой многие пользователи руководствуются эстетическими принципами. Однако не следует пренебрегать строгими правилами установки вытяжной техники.

В зависимости от типа и модели для каждого вытяжного устройства есть стандарт, определяющий расположение относительно поверхности кухонной плиты. Расскажем подробно об этих нормах и специфике установки вытяжки.

Особенности монтажа кухонных вытяжек

Чтобы квартира была надежно защищена от распространения запахов из кухни, требуется качественная вентиляция.

Вентиляционные системы бывают двух типов:

• общеобменная;
• местная.

Общеобменная называется так, потому что обеспечивает циркуляцию воздуха всего помещения кухни. Бывает приточной, вытяжной, комбинированной, обеспечивает удаление запахов и пара.

Местная вытягивает запахи и различные аэрозоли непосредственно с места приготовления. Иными словами, это вытяжное устройство, которое должно устанавливается непосредственно над поверхностью плиты.

Важно! Какой бы вид вентиляции ни был выбран, необходимо помнить о ее приточно-вытяжном назначении. Устанавливая вытяжку, позаботьтесь о притоке свежего воздуха и наличии вентиляционной шахты для отвода.

Другие факторы, влияющие на особенности монтажа :

• виды кухонных плит (работающие на газе, электричестве или индукционные);
• требуемая (расчетная) мощность ;
• способ подключения;
• длина или габариты варочной поверхности.

По принципу работы вытяжки бывают двух типов:

• проточные;
• циркуляционные.

Каждый из означенных факторов отражается на выборе изделия и на способе монтажа, вариантах расположения и других особенностях.

Вытяжное устройство для газовых плит должно быть более мощным, поскольку располагается значительно выше над варочной поверхностью, в отличие от электрических плит.

Установка проточной вентиляции требует решения проблемы размещения самой плиты. Она должна располагаться на предельно допустимом расстоянии от входного отверстия вентиляционной шахты. Увеличение длины воздуховода чревато ощутимыми потерями мощности вытяжки и снижением эффективности ее работы.

Циркуляционный вариант требует повышенных материальных затрат в связи с частой заменой фильтрующего элемента. Чем ближе к рабочей поверхности висит вытяжка, тем быстрее засоряются и теряют работоспособность фильтры .

Факторы, влияющие на расположение вытяжной конструкции

Факторы, определяющие идеальное размещение вытяжки над варочной поверхностью:

• безопасность и удобство пользователей при работе на кухне;
• эффективность работы вытяжного устройства;
• защита вытяжки от перегрева.

Если расположить устройство слишком низко, есть риск создать пожароопасную ситуацию и значительно усложнить работу у плиты, заслоняя обзор. Многим представляется, что при таком расположении будут удаляться не только запахи, но и мелкие брызги, однако это заблуждение.

При максимальном удалении вытяжки от нагревательных элементов увеличивается срок ее эксплуатации, однако эффекта от ее работы будет мало.

Золотая середина определяется опытно-расчетным путем. С помощью рулетки или аналогичного измерительного инструмента производят предварительный замер и расчет.

Отмечают следующие исходные данные:

• тип плиты или варочной поверхности и ее габариты;
• принцип работы вытяжного прибора в зависимости от собственных предпочтений и условий в помещении;
• стиль оформления кухни, цветовые характеристики.

По этим параметрам выбирают вытяжку, после покупки подробно знакомятся с техническим руководством, рекомендациями по монтажу и подключению.

Совет. Для изготовления макета изделия в натуральную величину подходит прямоугольный кусок картона соответствующего размера. Макет наглядно продемонстрирует все особенности расположения вытяжки до окончательного ее закрепления.

Нюансы проявятся сразу. Настенные шкафы, полки, коммуникации — это тоже факторы, от которых зависят высота и положение вытяжки над варочной поверхностью.

Пользуясь картонным шаблоном, гораздо проще определить точное место, где будет устанавливаться приобретенное вытяжное устройство.

Установка вытяжки над газовой плитой. Правила размещения вытяжки над плитой

Как правило, размеры вытяжки по ширине превышают размеры плиты или эти размеры соответствуют ширине плиты. Чтобы вытяжка эффективно работала, ее необходимо правильно установить. Во-первых, ее размещают точно над плитой, а во-вторых, ее следует закрепить на определенной, рекомендуемой высоте.

В зависимости от типа варочной поверхности, вытяжка устанавливается на такой высоте:

• Если плита газовая, то вытяжка крепится на высоте 75 см от плиты, как минимум.
• Если плита электрическая, то минимальная высота установки находится на уровне 65 см.

Высоту установки можно определить по росту домохозяйки, которая практикует приготовление еды для семьи. Необходимо также проконтролировать, чтобы нижний край вытяжки находился чуть выше уровня головы. Главное – это не вешать этот функциональный элемент ниже рекомендуемого уровня, а вот выше этого уровня – всегда пожалуйста, хотя при этом, производительность устройства несколько снизится. Если хочется расположить вытяжку повыше, лучше подобрать устройство с большей производительностью.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепление подобного элемента может быть различным, в зависимости от модели. Если вытяжка встроенная, то она размещается в специальной нише навесного шкафа и крепится непосредственно к элементам шкафа. Что касается навесных моделей, то они крепятся к стене. Существуют еще купольные или каминные вытяжки, но они также крепятся к элементам стены. Этот тип вытяжки может состоять из двух частей – непосредственно купола, а также функциональных элементов, таких, как мотор и фильтр. Несмотря на то, что они крепятся отдельно, их оси крепления должны совпадать.

Существуют также островные вытяжки, которые крепятся к потолку с помощью специальных подвесок. В любом случае, в паспорте устройства имеется достаточно информации по способу крепления.
