Облицовка оконных проемов кирпичом. Расширение проёма

Облицовка оконных проемов кирпичом. Расширение проёма

Итак, удаление 6 см простенка – а именно такова по размеру четверть кирпича — не предполагает каких-либо мер по обеспечению опоры для перемычки. Совсем другое дело, если требуется кардинально расширить имеющееся окно, объединить два проёма в один — или вообще, вырезать проём в кладке там, где его изначально не было.

• Облицовка кирпичом оконного проёма не всегда ведь выполняется именно в строящемся доме. Иногда здание просто перестраивается, капитально ремонтируется, и расширение проёмов при этом становится неотъемлемой частью работ. Поэтому, в данной главе будет представлена небольшая инструкция на эту тему.
• При значительном расширении проёма, демонтируется не только оконный блок. Чтобы сделать новую, более длинную перемычку, старую перемычку чаще всего приходится удалить. Задача номер один, которую при этом нужно решить — обеспечение для новой перемычки надёжных опор.

Усиление проёма, вырубленного в кирпичной кладке, стальной перемычкой

Обратите внимание! Когда несущая способность старой кладки под сомнением, то по длине будущей перемычки могут быть сразу удалены целые фрагменты кладки, а по бокам проёма выложены новые откосы. Если же с кладкой всё нормально, то боковые стенки проёма просто подтёсывают. В этом случае, под новую перемычку — сначала с наружной стороны и до середины стены, вырубают пазы, а их опорную часть выравнивают высокопрочным цементным раствором.

• После затвердевания поверхности пят, в пазы устанавливают балку, расклинивают её и устраивают подпорки. Далее, всё то же самое проделывают и со стороны помещения, после чего простенок разбирают; поддерживающие стойки удаляют; образовавшиеся в стене гнёзда заделывают; и монтируют раму нового окна.
• Конечно, сделать в такой ситуации красивые перемычки из кирпича, невозможно – это делается в процессе строительства дома. При расширении проёмов, используют либо железобетонные изделия, либо стальной металлопрокат. В частном строительстве, чаще всего используется второй вариант, поэтому именно на нём мы и заостряем внимание.

Кладка из кирпича оконного проёма

• После того, как металлическая балка установлена — она, и кирпичная кладка над оконным проёмом, заклиниваются, и только потом начинается демонтаж старых откосов. Аналогично монтируется и перемычка для нового большого проёма, объединяющего два небольших старых окна. Только здесь, кроме боковых откосов нужно подпереть и центральный простенок.
• После того, как пазы под новую перемычку будут вырублены, а пяты зацементированы, простенок между двумя проёмами подрезают. Полностью его разбирают, удаляя попутно стойки и подпорки, уже после того как балки перемычки будут смонтированы. Если стена толстая, то перемычка должна состоять их трёх балок: две по внешним контурам, и одна центральная, которую вставляют со стороны проёма, снизу.

Потом всё это стягивается поперечинами и выполняется облицовка оконного проёма кирпичом. Обратите внимание, что новые откосы выкладывают на растворе марки М50, перевязывая их с существующей стеной всеми доступными способами.

При этом чаще всего выполняют один из самых популярных сегодня вариантов обрамления проёма, который называется «четверть». Во всяком случае, это наиболее простой вариант.

Выкладка декоративных элементов

Оформление проемов в четверть кирпича, может быть выполнено как при возведении стены, так и в процессе замены окон. Выполнить четверти на прямоугольном окне, проще всего по стальной перемычке, и удобнее всего, если это будет уголок размером 120*120 мм.

Металл, кстати, должен быть обязательно покрыт антикоррозийным составом ещё перед монтажом.

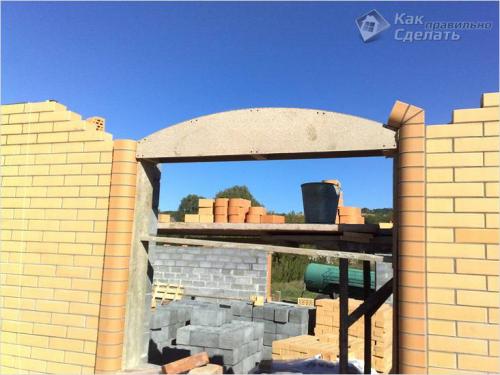

• Если окну нужно придать сферическую форму, то вместо стального проката используют деревянные шаблоны-кружала — именно по ним и производится кладка кирпича над оконным проёмом.

Облицовка кирпичом над проемами. Красота кирпичного фасада обеспечивается не только выбором цвета и фактуры кирпича!

1. Облицовочный кирпич необходимо заказать одной партией сразу на весь фасад – снизит вероятность сильного отличия в оттенках кирпичей. Лучше пусть останется небольшой запас, чем докупите кирпич, и он будет бельмом на фасаде.
2. При кладочных работах брать кирпич одномоментно из 3-4х поддонов – такое смешивание позволяет выровнять возможные отличия в их оттенках.
3. Сильное влияние на внешний вид кирпичного фасада оказывает устройство швов. Не важно, темные или светлые кирпичи – они могут выглядеть по-разному в зависимости от цвета швов, поэтому посоветуйтесь с архитектором, а лучше - закажите несколько вариантов цветных фасадов. На вид фасада также сильно влияет глубина расшивки швов, которая создает сильный теневой эффект.
4. Одна из основных задач профессиональных кладчиков формировать "красивые" вертикальные швы. Для этого делается раскладка кирпича по всему периметру дома, затем выбирается оптимальное расстояние между кирпичами, и формируется шов. При необходимости делается подрезка нескольких кирпичей.
5. Сильное влияние на внешний вид кирпичного фасада оказывает устройство швов. Не важно, темные или светлые кирпичи – они могут выглядеть по-разному в зависимости от цвета швов (см. фото ниже), поэтому посоветуйтесь с архитектором, а лучше - закажите несколько вариантов цветных фасадов. На вид фасада также сильно влияет глубина расшивки швов, которая создает сильный теневой эффект, поэтому попросите строителей сделать пробную расшивку швов на небольшом участке не видового фасада. На свежей кладке раствор можно быстро удалить, если глубину расшивки нужно будет увеличить. Расшивка должна быть глубиной не более 2мм и сделана таким образом, чтобы вода свободно стекала по фасаду и не скапливалась в швах. На внешний вид фасада оказывает влияние и толщина шва. Для горизонтального шва рекомендуется делать толщину 12мм, для вертикального - 10мм. Затирку швов можно производить сразу после закрепления раствора или повторно вдавив раствор в швы и уплотнив.
6. Необходимо учитывать следующие особенности при кирпичной кладке с вентиляционным зазором (например, для облицовки стен из газобетона):
   • Формировать воздушный вентзазор между кирпичной кладкой и стеной из газобетона шириной 3-4см.
   • Формировать свес облицовочной кладки в полкирпича над основанием ≤3см.

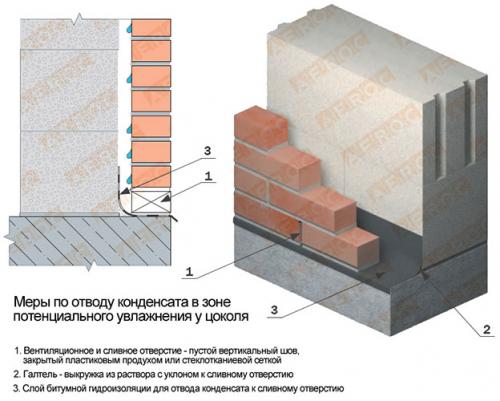

   • Формировать отсечную L-образную битумную гидроизоляцию в основании кладки:

     L-образная гидроизоляция



   • Формировать продухи с определенной частотой и в определенных местах (см. схему) – первый ряд, подоконные пространства и пространства над оконными и дверными проемами, под карнизным свесом. В данных местах вертикальные швы не заполняются раствором, а закрываются пластиковыми вентиляционными осушающими коробочками типа BAUT (лучшее решение) или стеклотканевой сеткой (экономичное решение) для защиты от насекомых и мелких грызунов.

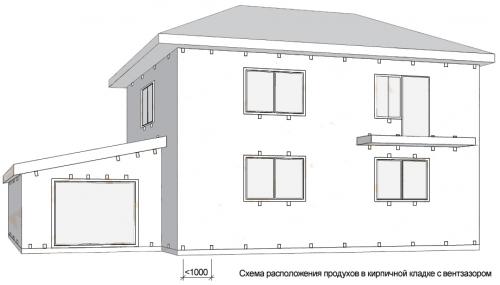

     Схема расположения продухов:

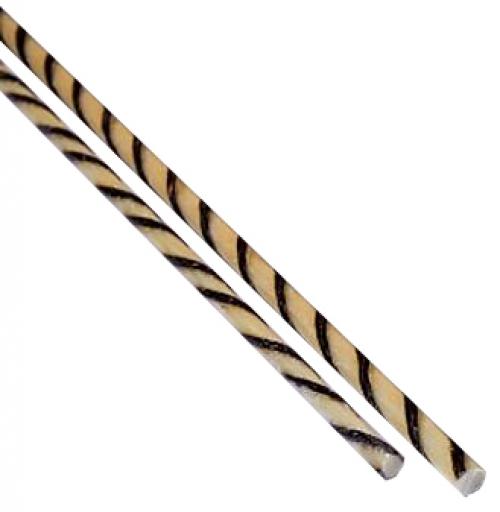

7. Использовать для крепления кирпичной кладки к наружной стене специальные гибкие анкера-связи из базальтопластика типа Гален, гибкие связи из нержавеющей стали, связи из стеклопластиковой арматуры или оцинкованные перфополосы. Связи, как правило, устанавливаются в процессе кладки из расчета 8шт/м².
8. Армировать кладку необходимо согласно проектной документации. Обязательно армируются первый и самый верхний ряды кирпичной кладки, подоконные ряды, ряды над оконными и дверными проемами с помощью армирующей базальтовой или композитной сетки типа Гален, стеклопластиковой или металлической арматуры.

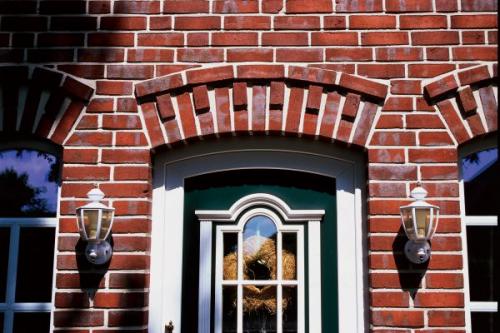

9. Кирпичный фасад выглядит гораздо презентабельнее и эффектнее, если оконные и дверные проемы оригинально обрамлять кирпичной кладкой с использованием основного цвета облицовочного кирпича или второго - контрастного цвета. При обрамлении кирпичом используется техника тычковой кладки с выступанием или западением относительно поверхности основной кладки, а также с формированием уникального рисунка кладки. Таким образом, можно формировать оконные и дверные обрамления, входные порталы, замковые камни, угловые русты, надоконные перемычки, подоконные отливы.

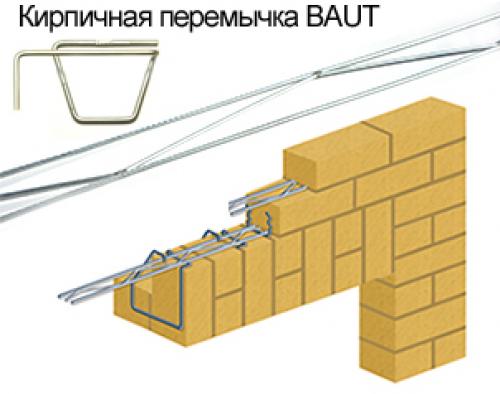

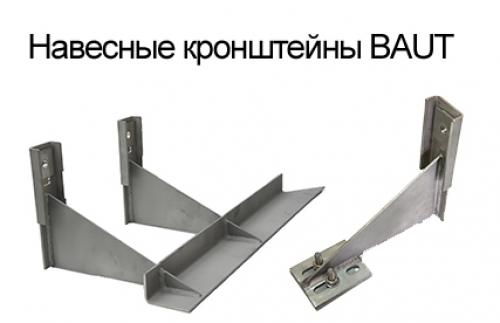

   • Кирпичную кладку прямых перемычек необходимо вести с использованием кронштейнов из нержавеющей стали типа BAUT (лучшее решение) или горячекатаные металлические уголки, обработанные грунтовкой по металлу в цвет кирпича (экономичное решение).

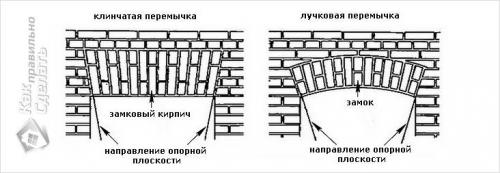

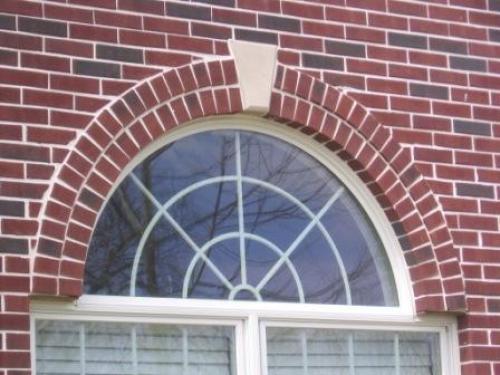

   • При устройстве арочных перемычек можно использовать прочность изгибаемой кладки без армирования. Арочные перемычки бывают двух типов: полукруглые - без армирования выдерживают нагрузку до 500кг, сегментные - до 1 600кг без армирования. Для сравнения: прямая железобетонная перемычка выдерживает нагрузку до 1 200кг.

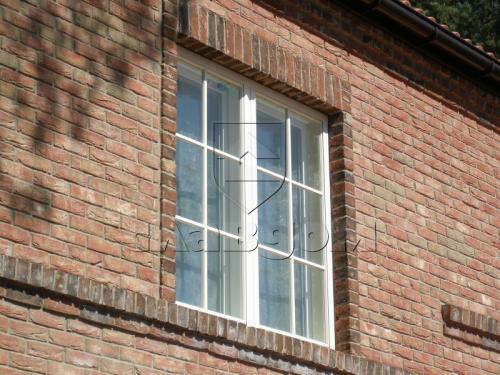

     Примеры обрамления проемов кирпичной кладкой:

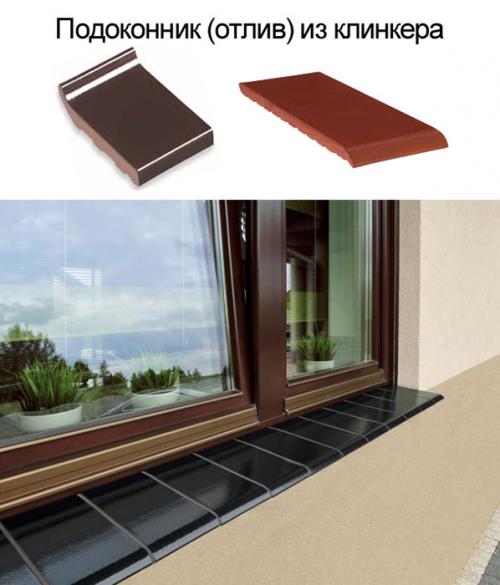

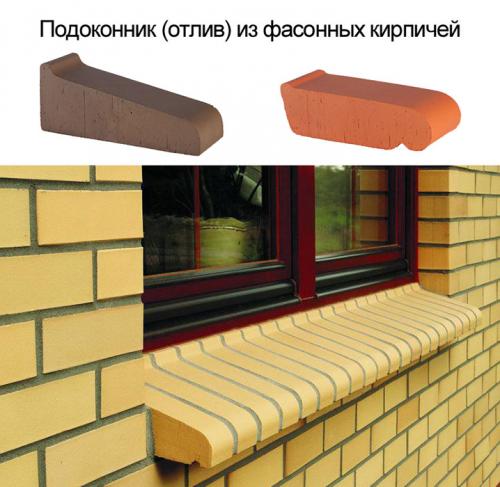

   • Для устройства подоконника из облицовочного кирпича и клинкера необходимо сформировать уклон с помощью раствора. Швы тщательно уплотняются, чтобы предупредить проникновение воды в шов между элементами отлива, иначе из раствора могут выступать известковые частицы и образовывать портящие фасад белые трудноудаляемые выщелачивания, отличающиеся по своей природе от безвредных выцветов солей из раствора. Рекомендуется использовать подоконники из клинкера, подоконники из фасонных кирпичей, сборные кирпичные подоконники или металлические отливы (экономичное решение).





Оконные проемы из облицовочного кирпича. Самодельный прогон

При оформлении оконных проёмов нестандартных размеров изготовление перемычки (её заливка) производиться по месту расположения. Для этого потребуется проделать следующие типовые операции:

• прежде всего, поверхности кладки по сторонам от оконного проёма очищаются от остатков раствора ;
• после этого производится тщательное их грунтование;
• на завершающей стадии работ по месту расположения перемычки монтируется опалубка.

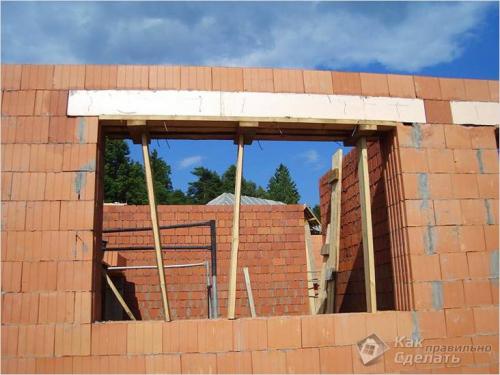

Опалубка

С учётом значительного веса заливаемой заготовки в качестве «дна» опалубки обычно используются достаточно прочные доски толщиной не менее 20 мм. Для их надежной фиксации в проёме рекомендуется использовать специальные подпорки с опорой на нижний срез оконного проёма.

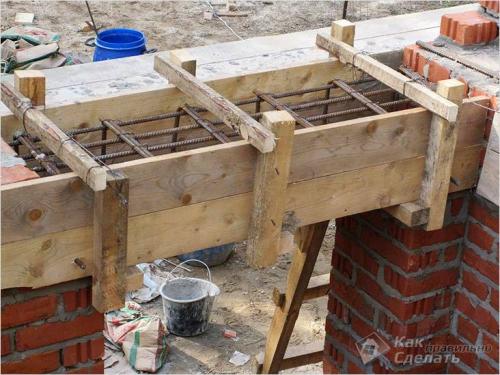

Армирование

По завершении указанных процедур в опалубку заливается тонкий слой заранее подготовленной бетонной смеси, после чего туда сразу же укладывается армирующая сетка. После этого можно продолжить заливку перемычки с последующим размещением в толще бетона ещё одной армирующей закладки. При разборке опалубки следует учитывать, что демонтировать нижнюю её часть не всегда представляется возможным.

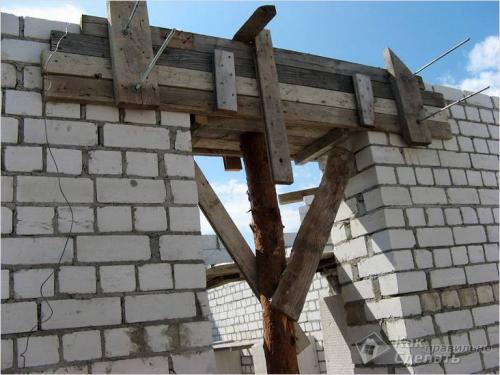

Подпорки для опалубки

В процессе самостоятельной заливки перемычки необходимо внимательно следить за тем, чтобы раствор бетона не просачивался сквозь доски опалубки и чтобы опоры конструкции не прогибались. При малейшей деформации её нижней части следует прекратить заливку и начинать её вновь лишь после «схватывания» уже залитого слоя.

Кладка перемычки

При оформлении оконных проемов, выложенных из облицовочного кирпича (так называемая облицовочная кладка) с целью сохранения её декоративных преимуществ допускается использование швеллеров (широких металлических уголков). В этом случае видимая часть прогона будет располагаться лишь с внутренней стороны несущей стены.

Кладка фигурного оконного проема

При этом на её фасадной поверхности не должно оставаться хоть сколько-нибудь заметных следов присутствия перемычки.

Монтаж окон в облицовочный кирпич. Монтаж ПВХ окон своими руками

Планируя менять старые окна на новые, многие задаются вопросом, насколько сложно поставить их самостоятельно. Ответ — работа средней сложности. По времени замена окна среднего размера с демонтажом старого занимает около 3,5-4,5 часов. Это для человека без опыта. Работники фирм, занимающиеся этим постоянно, тратят на это менее часа.

Но установка пластиковых окон своими руками хозяином помещения, не идет ни в какое сравнение с поспешной работой «профессионалов». Они процесс упрощают до неприличия, аргументируя тем, что расценки не поднимались вот уже 6 лет и тратить время на мелочи им некогда. Если вам повезет найти действительно мастеров, то можно им доверить монтаж.

Если нет — лучше потратьте выходные и установите сами.

Конструкция пластиковых окон

Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон. Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.

Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.

Окна одного производителя с разным количеством камер в профиле

В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.

Строение металлопластикового окна

Обратите внимание

Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.

Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.

Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

Из чего состоит пластиковое окно

Оно состоит из:

• Рамы. Это основа окна.
• Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д.
• Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
• Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
• На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
• Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые  уплотнители.

Какой уголок использовать для перемычки под облицовочный кирпич. Стальной уголок в качестве «спрятанной» перемычки

Svarog (эксперт Builderclub)

На уголок, как правило, сажается только облицовочный слой (пример приведу для стандартного кирпича) в многослойной стене. Ширина половины кирпича 120мм, но можно не доводить полку уголка до конца. Возникает вопрос прочности такой перемычки. Если у вас облицовочный кирпич идет с основной кладокй вплотную (редкое на сегодняшний день решение) то уголок крепится по всей длине к основным перемычкам и подходят довольно слабенькие уголки. Если же есть между ними утеплитель или воздушная прослойка, то так сделать не получится и уголок сам должен нести всю нагрузку.

Для того, чтобы посчитать ваши уголки на данные проемы, необходимо знать сколько кладки облицовочного кирпича идет выше перемычки (высота кладки), тип облицовочного кирпича (его вес интересует) и нет ли каких либо конструкций ложащихся на кладку над перемычкой (таких быть не должно, но некоторые умудряются и плиты уложить).

Сразу скажу, скорее всего для пролета 2.2 и 3м уголки, скорее всего не подобрать, но надо считать..

Спасибо за ответ. Облицовка действительно будет отстоять от основной стены на 8 см. В качестве облицовочного скорее всего будет белый одинарный кирпич. Никаких конструкций над перемычками не будет, кроме, собственно, кладки облицовочного кирпича. Проемы 700 мм, 900 мм, 1200 мм и 3000 мм — это окна и двери первого этажа, причем последний размер — это большое окно в главной комнате, над ним будет 8 — 10 рядов кладки, а дальше уже крыша. Проемы 2200 мм — это окна мансардного этажа, расположенные по центру на противоположных фасадах. Над ними будут еще небольшие (1000 мм) окошки чердака, а выше — конек крыши. Высота от ноля до конька крыши по центру — 7000 мм.

Svarog (эксперт Builderclub)

Проектировщики избегают расчетов с одиночными уголками, так как нормы "обходит" эту тему — уголок не устойчивое сечение. Поэтому расчеты я выполнил приблизительные и учесть устойчивость точно не могу — ставте гибкие связи кладки над перемычками длинными почаще.

Для пролетов до 1200мм углка 75х7 хватает однозначно без оговорок. С 2.2 и 3м чуть сложнее. Прочности достаточно, но вот прогибы и устойчивость определить сложно (надо учитывать жесткость кладки, что усложняет расчет). Как я написал выше, устойчивость легко разрешить за счет связи облицовочной кладки и несущей гибкими связями чаще в раййоне перемычки. С прогибом посложнее. Я бы посоветовал под 2.2 уголок 80х8, а под 3м поставить уголок побольше (110 или 125), для подстраховки. А так же пока не схватится раствор кладки (недели на 2) подставить под перемычки подпорки временные. Так же, если вы приварите к 3м уголкам (на нижнюю полку изнутри) коротыши арматуры, чтобы раствор "схватился" с перемычкой — вы так же улучшите их совместную работу (это нужно если решите ставить уголки 80х8).

Но это если вы не будете класть кладку способом Заморозки. Тогда 3х метровые надо брать однозначно большего размера.

Спасибо за ответ. Вы не могли бы еще пояснить, что имеется в виду под гибкими связями облицовочной кладки и несущей? Я планирую использовать кладочную сетку 50х50х3х370х2000 мм сплошными поясами примерно через каждые 6 рядов кирпича.

И еще, что означает кладка "способом заморозки". Спасибо.

Svarog (эксперт Builderclub)

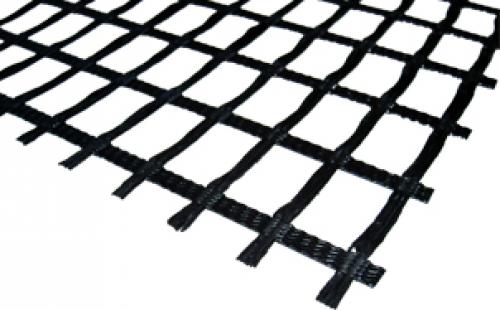

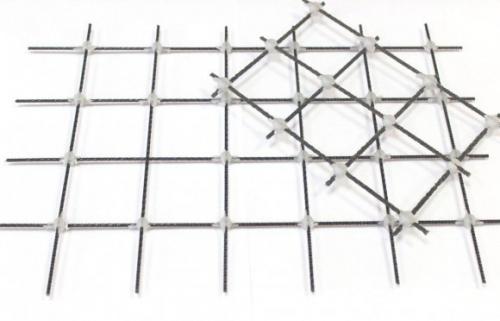

В вашем случае эта сетка и будет гибкой связью. Просто уложите такую сеточку дополнительно поверх первого ряда кирпича, уложенного на уголок (на всю длину стены не надо, достаточно на 200 мм шире уголка с обеих сторон). Кстати, забыл вам напомнить, что зона опирания уголка на кирпич должна бвть не менее 150-250 мм с каждой стороны (для пролета 3000 лучше не менее 250).

Способом заморозки, это когда раствор (со спец добавками) укладывается при морозе. Кладка в результате замерзвает и не твердеет. Весной она начинает размораживаться и твердеть. При этом способе совсем другие нагрузки и перемычка работает совсем подругому.

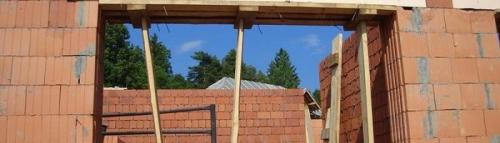

Как перекрыть оконный проем. Оконные проемы в кирпичной кладке

Облицовочный кирпич используется для обустройства наружных элементов зданий, в том числе и оконных проемов.

Существует множество вариантов изделий, различающихся сырьем, используемым при изготовлении, цветовыми решениями, весом и плотностью.

Благодаря такому многообразию видов облицовочного кирпича можно выбрать стиль обрамления окон на любой вкус.

Общие сведения

Как и другие облицовочные материалы, кирпич выполняет защитные и декоративные функции. Он сокращает теплопотери здания, препятствует проникновению влаги во внутренние конструкции, частично защищает окна от механических воздействий, увеличивая их прочность .

Декоративная функция проявляется в возможности создавать различные узоры, регулировать толщину слоя материалов, тем самым изменяя количество поступающего в комнаты солнечного света. Обрамление визуально выделяет окна на фоне стен.

В большинстве случаев для закрепления оконных рам применяется монтажная пена. Без внешней защиты она деформируется, покрывается трещинами. Происходит это в течение 1-2 месяцев после ее нанесения, воздействие влаги ускоряет процесс. Своевременное обрамление позволяет предотвратить такие негативные явления.

Другие материалы, используемые для обрамления :

• Камень. Обрамление камнем требует использования большого количества элементов и значительных трудозатрат.
• Дерево. Позволяет оформить окна в классическом русском стиле. Сравнительно дорогой материал.
• Элементы из полиуретана. Сочетают простоту монтажа и высокие эксплуатационные характеристики.
• Древесно-полимерный композит.
• Панели из пластика. Недороги и просты в монтаже, но не позволяют реализовывать сложные декоративные решения.

Виды кирпича

Для обустройства окон применяются кирпичи тех же видов, что и для облицовки стен.

Самые распространенные разновидности :

1. Гиперпрессованный закругленный . Производится из доломита, известняка, мрамора, каменной крошки и отходов от производства щебня. Смесь исходных составляющих увлажняется и прессуется под сверхвысоким давлением, после чего частицы соединяются и образуют цельный и прочный материал. По эксплуатационным характеристикам близок к натуральному камню. Цена – 20-30 руб.
2. Фасонный одинарный пустотелый . Керамический кирпич, характерной чертой которого является наличие одного округлого среза. Это делает его отличным вариантом для облицовки окон. Изделия различаются формами пустот: они могут быть круглыми, квадратными, закрытыми с одной стороны. Цена – 28-25 руб.
3. Клинкерный рельефный . Отличается от керамических изделий более сложным процессом производства и относительно высокой ценой, но превосходит их и по эксплуатационным характеристикам. Изготавливается из особого вида глины, обжигаемой при температуре 1200 градусов. Облицовочные варианты имеют рельефную поверхность. Цена – 30-40 рублей.
4. Глазурованный . Характеризуется большим многообразием декоративных решений, так как глазурованная поверхность может имитировать дерево, камень и даже кожу. Также она увеличивает устойчивость материала к воздействиям влаги и ветра. Но из-за сложной технологии производства такие изделия являются одними из самых дорогих, их цена находится в пределах 200-400 руб./шт.
5. Силикатный кирпич . Самый дешевый вариант, производимый из извести с добавлением песка и других материалов. Цена изделия равна 10-20 руб., но у силикатного кирпича имеются существенные недостатки: низкая прочность, небольшое многообразие декоративных решений.

Видео кирпичная кладка оконных откосов/Нюансы - [masterkladki]
