Одним из самых сложных вопросов, с которыми приходится сталкиваться при подключении дома к электроснабжению – получение разрешения на ввод силового кабеля в частное строение. Со стороны организаций, ответственных за отпуск электроэнергии потребителю по конкретному ответвлению, в этом случае выступает “Энергосбыт”. Чтобы законно оформить эту процедуру – от пользователя потребуется сначала разработать, а затем утвердить проект электроснабжения жилого дома. Помимо этого, необходимо будет подготовить технические условия на подключение силового кабеля с определенным типом питающего напряжения.

Обратите внимание: Самостоятельно оформить всю необходимую документацию, которая может потребоваться для предоставления в “Энергосбыт”, очень непросто.

Поэтому многие хозяева частных владений предпочитают решать этот вопрос с помощью специалистов-энергетиков.

Воздушная линия

По завершении всех согласовательных процедур можно перейти к чисто техническим моментам, касающимся того, как проложить силовой кабель и организовать ввод электроэнергии в здание. Для этого в первую очередь потребуется отдельно рассмотреть каждый из обозначенных способов его подводки (по воздуху или в земле).

Воздушный ввод кабеля питания в частный дом

Дополнительная информация: На практике в подавляющем большинстве случаев “Энергосбытом” предписывается выполнять ввод по воздушной линии (ее проще проверить на предмет хищения электроэнергии).

Как раскидать проводку по дому. С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть  функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом.

Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа!

Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты.

Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы.  Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

1. Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
2. Определение места установки распределительного щитка.
3. Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
4. Штробление стен под скрытую электропроводку.
5. Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
6. Высверливание отверстий под установку подрозетников и распределительных коробок.
7. Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
8. Прокладка кабельно-проводниковой продукции.
9. Установка подрозетников и черновая заделка штроб.
10. Расключение распределительных коробок.
11. Монтаж контура заземления.
12. Проверка сопротивления заземления смонтированного контура.
13. Сборка и монтаж щитка.
14. Проверка работоспособности всех розеток и выключателей.
15. Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

1. Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
2. Повороты кабелей должны выполнятся строго под углом 90°.
3. Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
4. Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
5. Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
6. Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
7. В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
8. Для больших коридоров и комнат рекомендуется применять проходные выключатели.
9. Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
10. Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
11. Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
12. Все металлические элементы и розетки должны быть обязательно заземлены.

Проводка в доме 380. Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

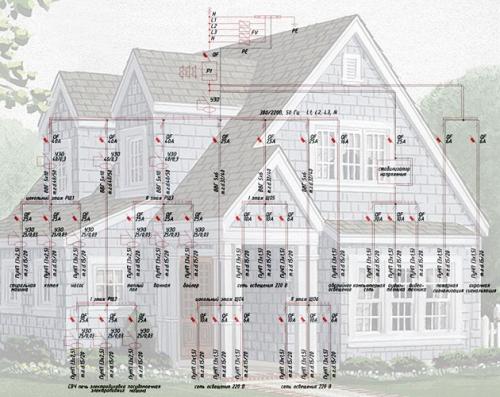

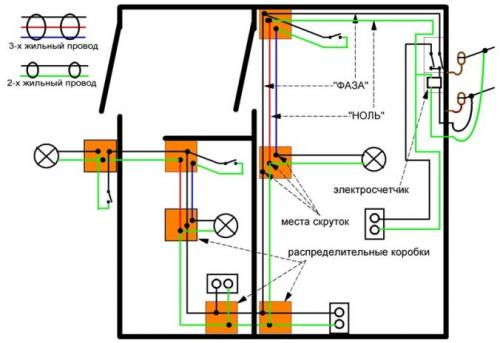

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента , не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

Если в коттедже или на участке планируется установить мощный электрокотел либо какое-нибудь устройство с трехфазным электродвигателем, то вариант только один – три фазы на 380 В. Это же решение придется использовать, если все потребители электричества рассчитаны на 220 В, но суммарная мощность выходит большой. В этом случае разводку следует делать так, чтобы распределить нагрузку по разным фазам, а не оставлять ее всю лишь на одной.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме , если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

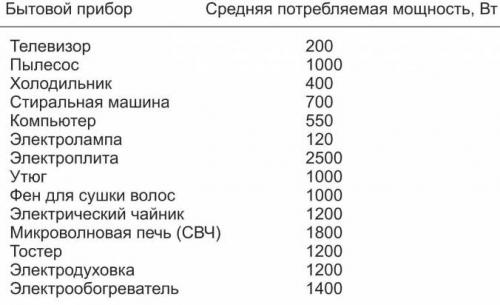

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

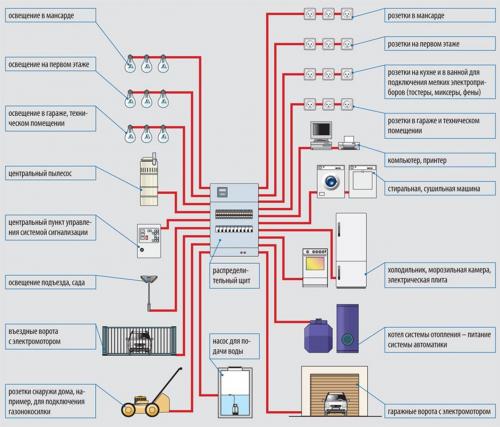

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
