Крепление сотового поликарбоната к металлическому каркасу. Простые варианты крепления пластика на каркас

Крепление сотового поликарбоната к металлическому каркасу. Простые варианты крепления пластика на каркас

Точечный метод фиксации кровли из поликарбоната предполагает применение деревянной обрешетки, который уложен на каркас между прогонами перекрытия из металла. Для крепления в полотне просверливают сквозное отверстие, в полость монтируют резиновую втулку, а после заворачивают саморез с компенсационной шайбой и надевают защитный колпак. Вместо самореза можно применять винт, что дает возможность снять поликарбонат с каркаса из металла. Единственным условием будет необходимость просверливания отверстия в обрешетке. Обычный шаг крепления поликарбоната на каркас из металла составляет от 0.3 до 0.4 метров. Даже очень большой снеговой слой не продавливает тонкий поликарбонат на каркасе из металла, как это может быть при применении более современных и простых схем фиксирования. Более того, точечным методом можно без проблем устанавливать материал на рейки с несимметричным профилем, к примеру, сделать крепление на металлический уголок.

Фиксирование ленточным профилем

В таком случае на металл прикрепляют пластиковую ленту Н-образного сечения с парой полок на торцах. Профиль применяют для крепления сотового поликарбоната к каркасу из металла. При этом лента укладывается на кровлю единовременно с полотном из поликарбоната. Достоинством такой схемы является высокая скорость установки сотового поликарбоната на каркасе из металла. Более того, можно обходиться без контробрешеточных дуг или секций арки, что упростит работу и сэкономит материал. Прочность этого метода крепления материала небольшая, и потому его применяют по большей части для временных теплиц и наземных парников.

Стационарное крепление пластика

Приблизительно 9 из 10 всех навесов, крыш и козырьков собираются по обычной стационарной схеме. В таком случае крыша собирается из отдельных пластиковых листов, которые вырезаны на общую ширину кровли. Так получится обеспечивать минимальную шовную длину, что сильно упростит установку прозрачного покрытия на основании из металла. Для постоянных кровель и навесов применяется пару типов креплений. Основным достоинством двух схем будет высокая прочность крепления и возможность ремонта покрытия кровли. В декоративном плане крепление планок выглядит красивее.

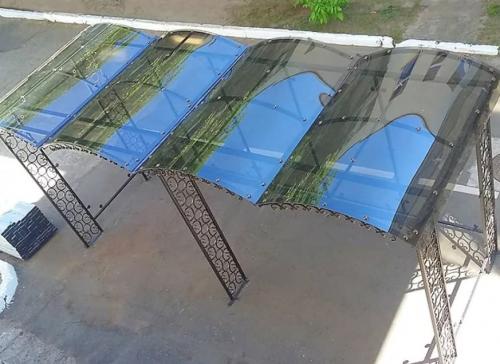

Крепление монолитного поликарбоната к металлу. Особенности и способы крепления монолитного поликарбоната

Среди способов крепления выделяют 3 основных:

• Сухой способ с помощью специальных прижимных планок и профилей с прокладками и уплотнителями, препятствующими проникновению влаги. Способ не требует применения саморезов и термошайб;

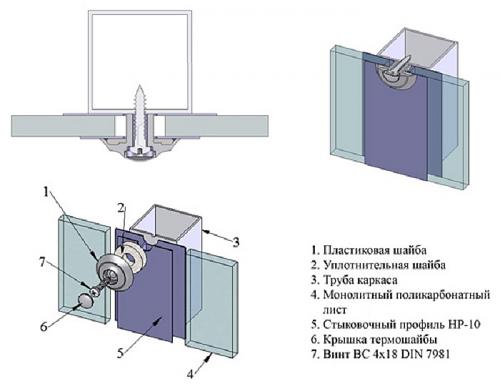

• Способ, при котором узел крепления монолитного поликарбоната к металлическому каркасу реализуется с помощью болтов или саморезов с термошайбами. Рекомендуемый шаг крепления 50 мм с отступом от края не менее 20 мм;
• Влажный способ с помощью обработки граней листов силиконом и герметизации специальной замазкой (герметиком). Этот способ оптимальный для крепления монолитного поликарбоната к металлу.

Важный момент в установке – правильная резка панелей материала под размер металлического каркаса. Для резки используются циркулярная пила – благодаря высокой и постоянной скорости вращения стального диска риск растрескивания материала будет сведен к минимуму. Такой диск должен быть острым и изготовленный из твердосплавных металлов. Крепить листы следует с использованием резиновых или силиконовых прокладок.

Целесообразно использовать специальные термошайбы из теплоизоляционного материала надежно защищающие узлы крепления. Они необходимы не только для фиксации, но и отлично смотрятся как декоративный элемент, создавая привлекательный внешний вид. Листы фиксируют крепежом строго под углом 90 градусов, а отступ от края материала должен быть не более 5 см.

При монтаже так же стоит учитывать также, что материал может деформироваться из-за повышенной тепловой нагрузки, так как имеет большой коэффициент теплового расширения.
Это важно учитывать при монтаже поликарбоната на теплице, крыше или навесе, которые расположены на солнечной стороне.

При термической нагрузке прозрачный поликарбонат расширяется до 2,5 мм на метр, а для цветных листов этот показатель составляет 4,5 мм на метр. Чтобы предотвратить деформацию и растрескивание, отверстия для крепежа делают с зазором на несколько миллиметров большего диаметра, чем диаметр самореза.

Материал легко царапается, поэтому на поверхность производители наклеивают защитную пленку. В конце монтажных работ эту пленку необходимо удалить.
Крепеж монолитного поликарбоната к металлическому каркасу довольно трудоемкий и ответственный процесс, который требует тщательной подготовки и осторожности.

Крепление поликарбоната к металлу. Крепление поликарбоната клеевым способом – преимущества и недостатки

Крепление поликарбоната к металлическому каркасу принципиально выполняется двумя способами – на клей и на механический крепеж.

Клеевое крепление обеспечивает плотное прилегание листов к железной раме. С ним отсутствует необходимость сверления отверстия, что исключает риск образования трещин. Поскольку в таком способе монтажные отверстия отсутствуют, то после установки достигается максимальная герметичность конструкции в местах фиксации.

К преимуществам данного метода установки поликарбонатных панелей на металлическом каркасе также относится более аккуратный внешний вид конструкции. Отсутствие выступающих элементов на внешней поверхности обеспечивает эстетичность и монолитность конструкции.

Из недостатков крепления поликарбоната к металлической раме клеевым способом можно выделить:

Неразборность конструкции. При необходимости произвести замену или ремонт одного поликарбонатного листа, его необходимо срывать с усилиями. Если фрагмент прикреплен к поверхности каркаса слишком сильно, то возможно откалывание кусочков пластика в месте приклеивания. Для зачистки поверхности требуется использовать ручной инструмент, а также необходима последующая шлифовка металла и его новая подготовка для последующих монтажных работ.

Требовательность к подготовке поверхности металлического каркаса для приклеивания поликарбоната. Контактная площадь должны быть качественно очищена от грязи, ржавчины и пыли, обезжирена. В другом случае не достигается высокая адгезия. Полотна могут отойти от каркаса в процессе последующей эксплуатации.



Меньшая надежность. Высокая влажность, воздействие атмосферного воздуха, влаги, солнечных лучей, перепадов температур могут сказаться на свойствах полимеризованного клея. При потере клеящих свойств, слой разрушается и поликарбонат отходит от рамы.

Не рекомендуется использовать такой способ, чтобы крепить поликарбонат к деревянному каркасу.

Линейное расширение. Клеевой способ позволит закрепить пласт жестко, без возможности смещения. При линейном удлинении от нагревания материал будет коробиться. Поэтому не рекомендуется использовать такой метод для установки конструкций, эксплуатируемых на солнечной стороне.

Шаг крепления монолитного поликарбоната. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Как крепить поликарбонат на теплицу. Простое решение — термошайбы

Простейшие саморезы в этом случае, конечно, не подойдут, поскольку материал все-таки хрупкий. К тому же, в нем придется в каждом месте крепления просверливать отверстия, чтобы исключить возможное растрескивание при банальном вворачивании шурупов любого типа.

Зато просто! В любом месте, где потребовалось, «вжикнул» дрелью и ввернул гвоздик.

Любой начинающий строитель или монтажник должен знать, как крепить поликарбонат к теплице или любому другому каркасу. Нужны амортизаторы и уплотнители! Для сотового поликарбоната универсальными крепежными метизами являются специальные саморезы, болты или шурупы с термошайбами.

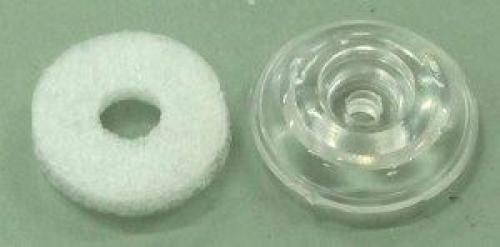

Что нам нужно знать про них? Термошайбы – это такие уплотнители, с помощью которых можно непосредственно крепить поликарбонатные листы к каркасу из любого материала, не беспокоясь о прочности соединения, прямо сквозь лист.

Особенности и плюсы

У термошайб три основных предназначения:

• Во-первых, это, собственно, крепление листов к обрешеткам;
• Во-вторых, это хорошая защита от проникновения внутрь холодного воздуха, герметичность мест креплений. Сама конструкция такого крепления препятствует затеканию внутрь осадков и конденсата.
• В-третьих, во время сильной жары термошайбы дают возможность листам в местах сопряжений расширяться.

В комплект входит неопреновый утеплитель, он мягкий, а крепление поликарбоната к каркасу теплицы проводится в изначально увеличенные отверстия. При температурном расширении неопрен сжимается, но герметичность соединения остается. Листы двигаются, но не вспучиваются и не трескаются от внутренних температурных нагрузок.

Главной крепежной деталью может быть как саморез или шуруп, так и болт, разновидности «жуков» (саморезы с наконечником в виде сверла) и так далее. Шайба предназначается для герметизации и устранения возможных «мостиков холода».

Для любого самореза

Такое нехитрое приспособление очень легко использовать. Конструкция предусматривает наличие сверху шурупа или самореза крышки, которая после закручивания крепежа защелкивается плотно, обеспечивая не только защиту от ржавления, но и эстетику внешнего вида. Как закрепить поликарбонат на деревянной теплице или на каркасе из металлопрофиля – это уже подбирайте сами, какой вид основного крепежа вам нужен, саморезы по дереву или металлу, «жук» или простой шуруп.

Чем приклеить поликарбонат к металлу. Что нужно знать про клей для поликарбоната

Для склеивания поверхностей материала из поликарбоната может использоваться однокомпонентный или двухкомпонентный клеевой состав. Клей на основе одного компонента может использоваться для склеивания простых изделий, где отсутствуют излишние напряжения.

В качестве примеров клея с одним компонентом можно назвать такие применяемые вещества:

• Cosmofen;
• Acrifix 192;
• Silicone mastic;
• Vitralit 5634.

Важным замечанием при использовании однокомпонентного клея является возможность склеивания различных материалов.

Резина, металл, пластик могут успешно прикрепляться к поликарбонату. При этом соединение получается достаточно устойчивым по отношению к изменению температуры, воздействию атмосферных осадков и других внешних проявлений.

Двухкомпонентные клеевые составы, как правило, применяются для соединения деталей в объёмных ответственных конструкциях. Зачастую требуется высокая степень надёжности и прочности соединения. Наиболее известные составы среди двухкомпонентных клеевых составов представлены ниже:

• Altuglas;
• Acrifix 190 или 200.

Среди возможных разновидностей двухкомпонентных клеевых составов выделяют такие возможные варианты:

• акриловые вспененные составы;
• клеи горячего отвердевания;
• этиленвенилацетаные клеи;
• полиуретановые.

Прежде чем отдать предпочтение тому или иному составу, следует внимательно изучить свойства клея и поведение поверхности после окончания работ . К примеру, обычный герметик, который является, по сути, силиконовым клеем, обладает достаточной эластичностью. Этот клей позволит обеспечить конструкции успешно противостоять колебаниям при температурных воздействиях.

Использование полиуретанового клея должно быть оправдано. Этот вид клея обладает такими преимуществами, как хорошая прозрачность, высокая прочность. Однако его применение является достаточно сложным и ответственным. Это может быть оправданным шагом, если к возводимой конструкции предъявляются высокие прочностные требования, а её оптическая функциональность также будет востребована.

Клей из полиуретана хорошо стыкуется одновременно с поликарбонатом с одной стороны, и с металлом (алюминием, различными сплавами), деревом, пластиком с другой стороны. Этот вид клея является устойчивым к воздействию УФ-лучей.

При необходимости склеивания небольших деталей, где прочность соединения не играет определяющей роли, успешно используется клей горячего отвердения, а также этиленвинилацетатный состав. Для нанесения такого состава используется специальный термический пистолет.

Несмотря на то, что практически все применяемые клеевые составы обладают способностью склеивать различные материалы в сочетаниях, тем не менее, следует это уточнить по каждому конкретному случаю.

Прокладка между металлом и поликарбонатом. Как крепить поликарбонат к металлическому каркасу

Прозрачность стекла и прочность металла, легкость и гибкость, устойчивость к температурным перепадам (- 45 — + 120 гр.), экологическая безопасность, долговечность (до 20 лет) – вот качества поликарбоната, которые делают этот материал столь востребованным.

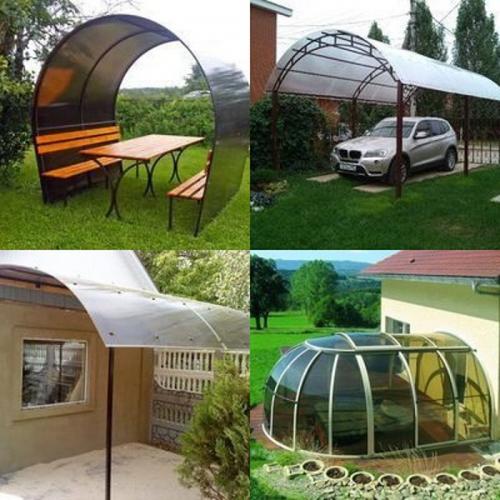

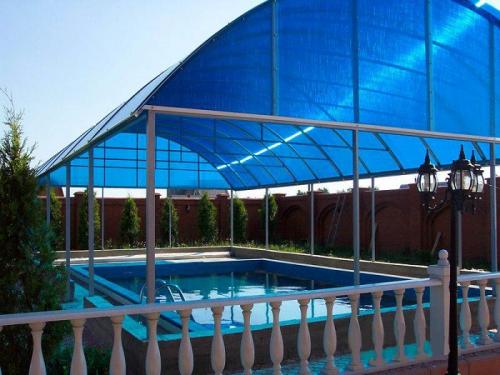

Спектр его применения широк: кровли плоские, арочные и купольные, навесы, козырьки, акустические барьеры, лестничные ограждения, рекламные конструкции, теплицы, заборы и т.д.

• в изогнутых конструкциях — параллельно линии изгиба;
• в наклонных – по направлению ската.

Для внешних конструкций используется поликарбонат, на наружную сторону которого нанесены вещества, защищающие его от ультрафиолетового излучения. На защитной пленке нанесена соответствующая информация. Чтобы правильно расположить панели, монтаж ведут, не снимая верхней пленки.

Угол наклона

На плоских крышах угол наклона должен быть не менее 5 градусов или 90 мм по направлению стока воды. При длине более 6 метров наклон следует увеличить.

Радиус изгиба для арочных конструкций

Теоретически не может превышать 150 толщин используемой панели.

Практически, целесообразно ориентироваться на инструкцию производителя или маркировку на защитной пленке.

Резка поликарбоната

Строительный нож. Применим при толщине до 10 мм и небольших объемах работы.
1. Электрический лобзик.

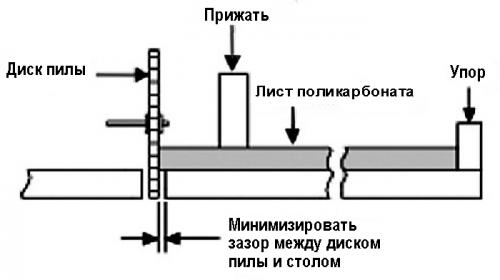

2. Высокоскоростная пила с упором . Зубья лезвия должны быть мелкими, не разведенными и покрытыми твердым сплавом.
3. Ленточная пила. Ширина ленты – до 20 мм, толщина – до 1,5 мм, шаг зубьев – до 3,5 мм, скорость резки – до 1000 метров в минуту.

При резке необходимо обеспечить отсутствие вибрации.После раскроя нужно обязательно удалить стружку.

Сверление отверстий

Место сверления – между ребрами жесткости. Расстояние от края — не менее двух диаметров сверла.

Сверло:

• Угол заточки – 30 градусов;
• Угол сверления – 90 градусов;
• Скорость сверления  – до 40 метров в минуту.
• Скорость подачи – до 0,5 мм/об.
• Диаметр отверстия делают на 3 мм больше диаметра крепежного элемента.
• Во время сверления следует периодически удалять стружку и охлаждать сверло.

снимают временный скотч, которым защищены торцы для хранения и транспортировки.

Верхние торцы герметизируют сплошной клейкой алюминиевой лентой, а нижние – перфорированной. Если торец не уходит в пазы или другие профили, поверх ленты его закрывают торцовочным профилем. В нижнем профиле сверлят отверстия с шагом в 30 см для стока конденсата.

В арочных конструкциях оба торца герметизируют как нижние.

Крепление сотового поликарбоната к металлу

Применяются саморезы с буром  из нержавеющей стали или с оцинкованным наконечником. Обязательно применение резиновых шайб для уплотнения или термошайб.Крепление производится с шагом в 400 — 600 мм.

Саморез закручивается строго перпендикулярно плоскости. При этом важно не допустить деформации чрезмерным прижимом.
