Вентиляционный канал для вытяжки. Полезные советы по монтажу вентиляционных труб на кухне

Вентиляционный канал для вытяжки. Полезные советы по монтажу вентиляционных труб на кухне

Монтаж воздуховода для кухонной вытяжки – это процесс соединения трубы с патрубком вытяжки и входом в вентиляционную шахту. При необходимости, трубопровод дополнительно фиксируют на стене с помощью специальных креплений. Эта несложная на первый взгляд процедура может быть сопряжена с рядом проблем при установке. В данном разделе мы дадим несколько советов, как сделать воздуховод максимально эффективным.

Труба под вытяжку на кухню должна располагаться максимально близко к вентиляционной шахте. Поэтому и сам прибор стоит расположить в том месте, где есть выход к каналу воздуховода. К счастью, современные модели вытяжек позволяют монтировать их в любом удобном месте, вплоть до углов и центра комнаты.

Вентиляционный канал не должен быть слишком длинным. Если нет возможности расположить вытяжку непосредственно под решеткой вентиляции, стоит максимально сократить это расстояние. Дело в том, что большая длина трубы снижает КПД вытяжной системы – дополнительный метр воздуховода может отнимать до 10% от этого показателя.

Следует избегать и изгибов в жестких пластиковых конструкциях, поскольку они отрицательно влияют на тягу воздуха. Угол наклона в соединениях не должен быть менее 90° . Соединения с острым углом будут препятствовать потокам воздуха и оказывать дополнительную нагрузку на вытяжку.

При монтаже конструкции следует подумать и об обеспечении естественного притока воздуха – ведь труба займет все вентиляционное отверстие. Для этого на вход в шахту крепится специальная решетка с отдельным клапаном, который будет открывать путь для поступления свежего воздуха.

Плоский канал для вытяжки. Пластиковые воздуховоды для вентиляции: размеры, монтаж

При строительстве любого дома особое внимание уделяется инженерной системе, которая отвечает за приток свежего воздуха и удаление неприятных запахов. Микроклимат в помещении зависит от надежности этой конструкции. Вентиляционные каналы пластиковые прямоугольной формы пользуются большой популярностью благодаря маленькому весу, прочности и удобству монтажа.

Эксплуатационные характеристики пластика

Производство вентканалов осуществляется на высокотехнологичном оборудовании. Готовое изделие проходит несколько этапов тестирования. Продукция соответствует требованиям ГОСТ и СНиП. При ее изготовлении соблюдаются все необходимые нормы экологической безопасности.

Пластик инертен к агрессивной химической среде и не подвержен риску разрушения вследствие воздействия солнечных лучей. Срок его эксплуатации может превышать 50 лет.

Вытяжные конструкции из ПВХ исключают утечку воздуха. Во время их сборки применяют силиконовые смазки, которые обеспечивают герметичность соединения.

Пластиковый короб для вентиляции необходимо размещать вдали от открытых источников огня, котлов либо труб горячего водоснабжения. В условиях экстремального холода изделие становится хрупким. Под воздействием высокой температуры оно теряет герметичность и может оплавиться. Поэтому системы, предназначенные для нагнетания горячего или холодного воздуха, лучше собирать из термостойкого материала.

Размер и сечение воздуховодов

Короба для системы вентиляции изготавливают разных формы и жесткости. Они отличаются техническими характеристиками и внешним видом.

Пластиковые вентиляционные каналы могут быть:

• круглого сечения;
• прямоугольного, плоского или квадратного.

Жесткость зависит от толщины пластика. Чем элемент толще, тем больше он весит и стоит. Производители поставляют на рынок вентиляционные трубы длиной 2–4 м.

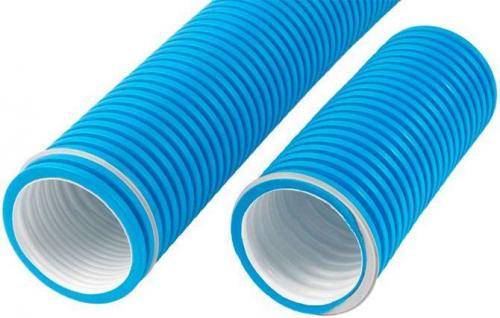

Гофрированные каналы изготавливают на основе проволочного каркаса. Они легче и дешевле. Монтировать их можно под любым углом.

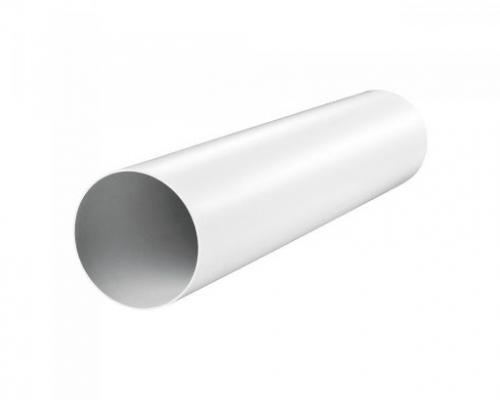

Круглые

Воздуховоды круглого сечения выпускают в нескольких вариантах. Можно найти изделия нестандартных габаритов.

Пластиковые вентиляционные каналы могут быть круглого сечения.Их используют для сборки коробов промышленной вентиляции.

Воздуховод для вытяжки 120. Виды и отличия воздуховодов для вытяжек

оздуховод для вытяжки условно можно разделить по следующим характеристикам:

1. По материалу , из которого изготовлен канал: пластик или металл.
2. По форме : круглый или прямоугольный.
3. По жесткости : гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установкуможно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

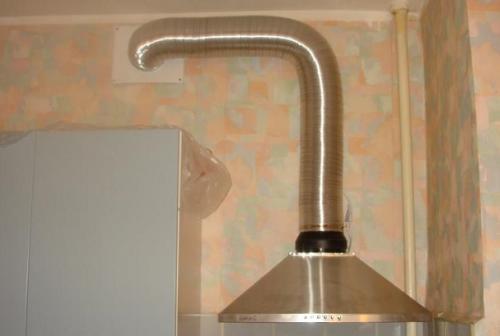

Гофрированный воздуховод в интерьере кухни

По цене гофра обойдется примерно во столько (для ознакомления приведем наиболее распространенные размеры):

1. Диаметр 100 мм: около 90 рублей за метр.
2. Диаметр 120 мм: около 120-130 рублей за метр.
3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

• гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
• возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
• простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

• сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
• более быстрое загрязнение (чем у ПВХ-изделий);
• некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

П ластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

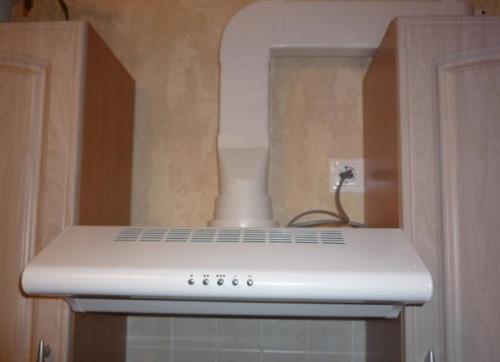

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

• бесшумность (гладкая ровная поверхность не способствует возникновению шума);
• простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
• эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

• более сложный монтаж;
• в ыше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
• невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

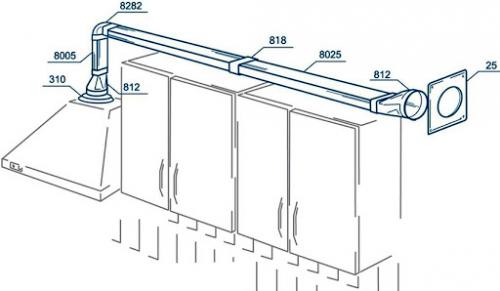

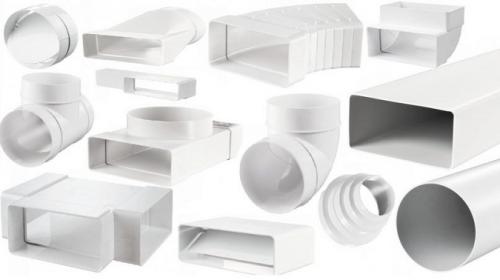

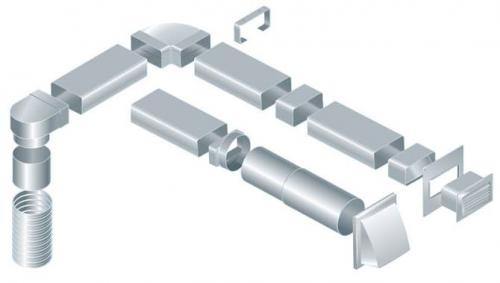

Части пластикового воздуховода

По цене — пластик обойдется примерно во столько:

1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
2. П лоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
2. Удобство монтажа. В этом плане явно проще взять гофру.
3. Цена воздуховода. Гофра обойдется чуть дешевле.

Вентиляционный канал плоский размеры. Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

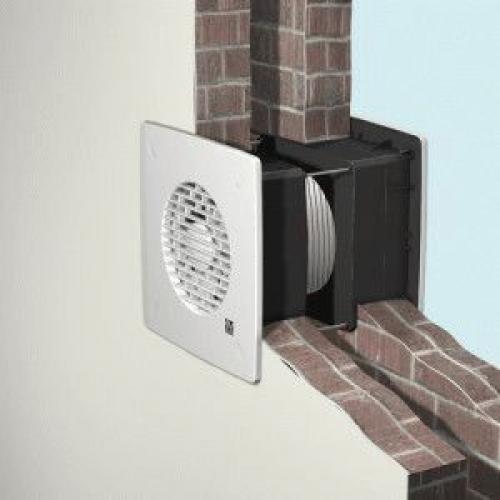

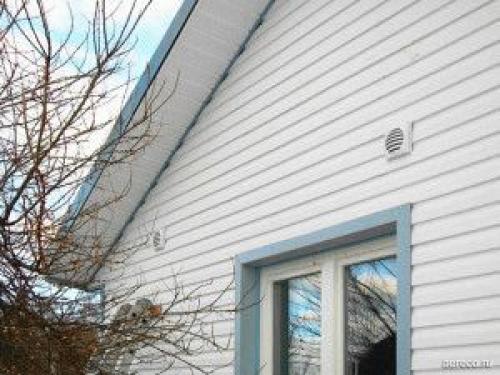

Вентиляционный канал в стене. Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.
