Крепление поликарбоната к металлическому каркасу. Особенности материала

Крепление поликарбоната к металлическому каркасу. Особенности материала

У поликарбоната ячеистая структура, состоит он из нескольких листов, соединённые между собой перемычками. Данные перемычки служат рёбрами жёсткости, придавая листам высокую прочность. Теплоизоляционные качества обеспечивает число слоёв в материале, их бывает от двух до четырёх. Поликарбонат пропускает до 90% света, обладает гибкостью, его показатели прочности выше, чем у стекла. А также у поликарбоната устойчивость к повреждениям на высоком уровне. Материал используют часто при возведении арочных конструкций и при строительстве теплиц.

Каждый лист поликарбоната покрыт плёнкой, которая надёжно защищает его от разрушительного воздействия ультрафиолета.

На лицевой стороне имеется дополнительное селективное покрытие, пропускающее лишь определённый спектр света.

Такой материал идеально подходит для укрытия теплиц.

Для обустройства тепличной конструкции используют такие виды поликарбоната, имеющие свои характеристики:

1. Высокими отражающими качествами обладают сотовые плиты. В основе покрытия используется алюминиевое напыление. Такая пропитка защищает теплицу от образования парникового эффекта и создаёт тень. Сотовый поликарбонат выпускают прозрачного, полупрозрачного, зелёного, синего, серебристого и других цветов.
2. Сотовый поликарбонат пропускает оптимальный спектр, способствующий развитию растительных культур. Материал не допускает проникновение вредного излучения. Только при монтаже важно уложить его правильной стороной. Иначе климат для растений окажется губительным, а сам поликарбонат будет разрушаться, так как не окажется защиты от ультрафиолета.
3. Хороший вариант поликарбоната – листы, покрытые поляризационными частицами слюды. Но материал может отражать только инфракрасное излучение и пропускать основной поток. Освещение в теплице будет в норме, но воздух внутри прогреваться будет меньше. Этот поликарбонат способен обеспечить летом постоянное поддержание микроклимата в теплице. Выпускают листы, имеющие золотистый или перламутровый оттенок.

Чем приклеить поликарбонат к металлу. Что нужно знать про клей для поликарбоната

Для склеивания поверхностей материала из поликарбоната может использоваться однокомпонентный или двухкомпонентный клеевой состав. Клей на основе одного компонента может использоваться для склеивания простых изделий, где отсутствуют излишние напряжения.

В качестве примеров клея с одним компонентом можно назвать такие применяемые вещества:

• Cosmofen;
• Acrifix 192;
• Silicone mastic;
• Vitralit 5634.

Важным замечанием при использовании однокомпонентного клея является возможность склеивания различных материалов.

Резина, металл, пластик могут успешно прикрепляться к поликарбонату. При этом соединение получается достаточно устойчивым по отношению к изменению температуры, воздействию атмосферных осадков и других внешних проявлений.

Двухкомпонентные клеевые составы, как правило, применяются для соединения деталей в объёмных ответственных конструкциях. Зачастую требуется высокая степень надёжности и прочности соединения. Наиболее известные составы среди двухкомпонентных клеевых составов представлены ниже:

• Altuglas;
• Acrifix 190 или 200.

Среди возможных разновидностей двухкомпонентных клеевых составов выделяют такие возможные варианты:

• акриловые вспененные составы;
• клеи горячего отвердевания;
• этиленвенилацетаные клеи;
• полиуретановые.

Прежде чем отдать предпочтение тому или иному составу, следует внимательно изучить свойства клея и поведение поверхности после окончания работ . К примеру, обычный герметик, который является, по сути, силиконовым клеем, обладает достаточной эластичностью. Этот клей позволит обеспечить конструкции успешно противостоять колебаниям при температурных воздействиях.

Использование полиуретанового клея должно быть оправдано. Этот вид клея обладает такими преимуществами, как хорошая прозрачность, высокая прочность. Однако его применение является достаточно сложным и ответственным. Это может быть оправданным шагом, если к возводимой конструкции предъявляются высокие прочностные требования, а её оптическая функциональность также будет востребована.

Клей из полиуретана хорошо стыкуется одновременно с поликарбонатом с одной стороны, и с металлом (алюминием, различными сплавами), деревом, пластиком с другой стороны. Этот вид клея является устойчивым к воздействию УФ-лучей.

При необходимости склеивания небольших деталей, где прочность соединения не играет определяющей роли, успешно используется клей горячего отвердения, а также этиленвинилацетатный состав. Для нанесения такого состава используется специальный термический пистолет.

Несмотря на то, что практически все применяемые клеевые составы обладают способностью склеивать различные материалы в сочетаниях, тем не менее, следует это уточнить по каждому конкретному случаю.

Прокладка между металлом и поликарбонатом. Точечное

Чаще используют точечный способ крепления листов на металлический каркас. Для этого применяют саморезы и шайбы для крепления поликарбоната. Причем обычные саморезы в монтаже используют крайне редко (только в теплых помещениях).

Крепить поликарбонат к металлу нужно с помощью кровельных саморезов с прокладкой (еще их называют шайбой EPDM), а также саморезов с резиновой термошайбой или шурупов и термошайб с ножкой. Используемые в креплении саморезы должны быть для металла, потому что только такие метизы смогут надежно врезаться в железный профиль и зафиксировать листовой материал.

Нужно детально разобрать каждый из приведенных выше типов крепежей, чтобы понять, как лучше крепить поликарбонат к металлическому каркасу.

Кровельный саморез с шайбой EPDM – это наиболее простое и доступное крепление листового поликарбоната к железному каркасу. Чтобы избежать последствий частого намокания, данный саморез покрывают очень надежным антикоррозийным слоем. Он комплектуется шайбой EPDM, которая выглядит как резиновая прокладка с железной крышкой. Эта шайба позволяет герметично закрыть отверстие под шурупом и равномерно распределить нагрузку на лист.

Из-за небольшого диаметра и тонкой прокладки, в процессе вкручивания саморезы иногда перетягивают. Поэтому в районе креплений появляются вмятины, которые нарушают герметичность отверстия и внутрь сотовых панелей проникает влага, грязь и микробы. При использовании в монтаже кровельных саморезов, делать дырки в панелях и железном каркасе не нужно, но все же специалисты рекомендуют их сверлить. Для монтажа цветного СПК лучше использовать окрашенные шурупы.

Саморез с резиновой термошайбой – тоже надежный крепеж для листовых панелей. Он выглядит как кровельный саморез, но при этом комплектуется большой и довольно толстой силиконовой или резиновой термошайбой. Во время вкручивания шурупа в лист термошайба от давления расплющивается и при этом равномерно передает нагрузку на материал. Благодаря этому уменьшается риск перетягивания шурупа и образования вмятины.

Саморез по металлу и термошайба с ножкой – это новый вид крепежа, специально разработанный для листовых ячеистых панелей. Термошайба для поликарбоната выглядит как шайба с цилиндрической ножкой, которая входит в высверленное в ячеистых панелях отверстие и упирается в каркас. В ножке размещается саморез, вкручиваемый в железо, а шляпка термошайбы равномерно придавливает лист к металлу. При выборе данного вида крепежа нужно учитывать, что длина ножки должна подбираться в зависимости от толщины материала. Для герметичности крепления под термошайбу ставят специальное уплотняющее кольцо, а сверху она закупоривается колпачком. Благодаря этой технологии шайба не врезается в лист и перетянуть саморез нереально.

Отверстия под саморезы для крепления поликарбоната требуется делать на 2-3 мм больше ширины ножки термошайбы, чтобы после теплового расширения листа место крепления не деформировалось. Высококачественные термошайбы делают из поликарбоната, чтобы у неё был одинаковый коэффициент расширения с обшивкой.

Есть еще один вид крепежа – универсальные термошайбы . Они не имеют ножки. Это ухудшает качество крепления, но при этом не приходится искать термошайбу с ножкой необходимой длины. Такое крепление часто используют в деревянных конструкциях, работая с которыми нужно помнить, как крепить поликарбонат к дереву. Под прокладкой в некоторых случаях ломается обшивочный материал (если шуруп перетянуть).

Саморезы для термошайб бывают с шестигранной и круглой головкой. Кроме того, они могут быть под обычную или крестовидную отвертку. Качество соединения у них одинаковое, но все же работать с шестигранной головкой более комфортно – при работе с шуруповертом практически не соскальзывает бита с шурупа и поэтому реже повреждается обшивочный материал.

В основном используют саморезы шириной 4,8 — 8 мм, а вот длина зависит от толщины листов и железа. Подбор шурупов на примере выглядит так: в обустройстве теплиц используют панели толщиной 4 мм и трубу из оцинковки сечением 20×20 и толщиной 1 мм. В таком случае крепление сотового поликарбоната к каркасу лучше выполнять кровельными саморезами размером 4,8×19 мм, а если соединять материал внахлест, то лучше использовать шурупы размером 4,8×25 мм.

У этого способа крепления сотовых панелей есть недостаток – изнутри сооружения часто видны торчащие саморезы, которые не попадают на элементы каркаса.

Крепление монолитного поликарбоната к металлу. Особенности и способы крепления монолитного поликарбоната

Среди способов крепления выделяют 3 основных:

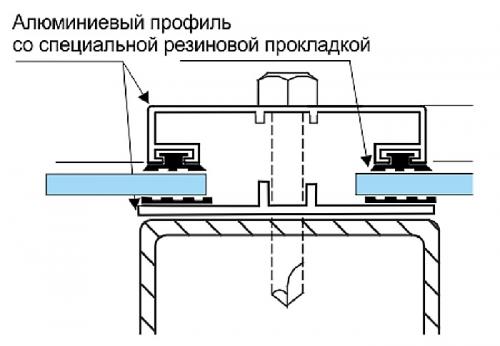

• Сухой способ с помощью специальных прижимных планок и профилей с прокладками и уплотнителями, препятствующими проникновению влаги. Способ не требует применения саморезов и термошайб;

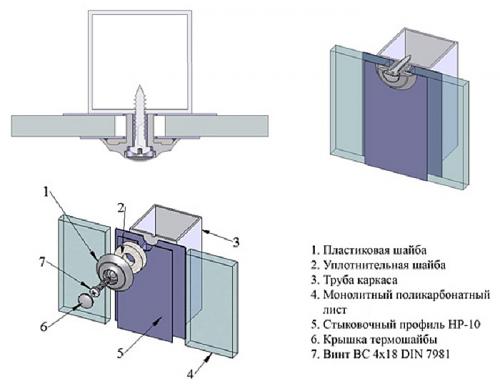

• Способ, при котором узел крепления монолитного поликарбоната к металлическому каркасу реализуется с помощью болтов или саморезов с термошайбами. Рекомендуемый шаг крепления 50 мм с отступом от края не менее 20 мм;
• Влажный способ с помощью обработки граней листов силиконом и герметизации специальной замазкой (герметиком). Этот способ оптимальный для крепления монолитного поликарбоната к металлу.

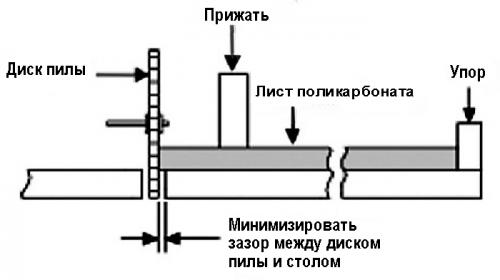

Важный момент в установке – правильная резка панелей материала под размер металлического каркаса. Для резки используются циркулярная пила – благодаря высокой и постоянной скорости вращения стального диска риск растрескивания материала будет сведен к минимуму. Такой диск должен быть острым и изготовленный из твердосплавных металлов. Крепить листы следует с использованием резиновых или силиконовых прокладок.

Целесообразно использовать специальные термошайбы из теплоизоляционного материала надежно защищающие узлы крепления. Они необходимы не только для фиксации, но и отлично смотрятся как декоративный элемент, создавая привлекательный внешний вид. Листы фиксируют крепежом строго под углом 90 градусов, а отступ от края материала должен быть не более 5 см.

При монтаже так же стоит учитывать также, что материал может деформироваться из-за повышенной тепловой нагрузки, так как имеет большой коэффициент теплового расширения.
Это важно учитывать при монтаже поликарбоната на теплице, крыше или навесе, которые расположены на солнечной стороне.

При термической нагрузке прозрачный поликарбонат расширяется до 2,5 мм на метр, а для цветных листов этот показатель составляет 4,5 мм на метр. Чтобы предотвратить деформацию и растрескивание, отверстия для крепежа делают с зазором на несколько миллиметров большего диаметра, чем диаметр самореза.

Материал легко царапается, поэтому на поверхность производители наклеивают защитную пленку. В конце монтажных работ эту пленку необходимо удалить.
Крепеж монолитного поликарбоната к металлическому каркасу довольно трудоемкий и ответственный процесс, который требует тщательной подготовки и осторожности.

Источник: https://interer-stil.ru-land.com/novosti/kreplenie-sotovogo-polikarbonata-k-metallicheskomu-karkasu-prostye-varianty-krepleniya

Крепление поликарбоната к теплице лентой. Стоит ли крепить поликарбонат оцинкованной лентой

Зачем крепить сотовый поликарбонат оцинкованной лентой?  Вопросом мы задаемся на протяжении всего времени как появился данный способ крепления.  Безусловно есть плюсы и минусы, нет смысла спорить: площадь крепления станет больше, поликарбонат будет затянут крепче. Ранее с таким явлением, что сдуло поликарбонат не сталкивались, соответственно появились сомнения в необходимости данного дополнения.



Шаг крепления монолитного поликарбоната. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Как крепить поликарбонат на навес. Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм.

Их выбор зависит от следующих факторов:

• размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
• схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
• толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления Источник tovarim.ru

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
2. Они утапливаются в отверстиях ножкой.
3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками Источник www.carbo.ge

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы Источник prom.st

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

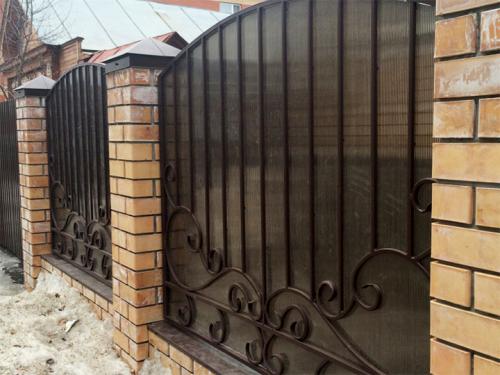

Как крепить поликарбонат к забору. Плюсы и минусы такого ограждения

В пользу секций из поликарбоната стоит сказать следующее:

1. Устойчивость к перепадам температур, морозу, коррозии, грибку.
2. Полупрозрачные листы не затемняют придомовую территорию, поэтому вблизи можно высаживать растения. Но что происходит за забором, практически не видно.
3. Выбор цветов позволяет подобрать наиболее гармоничный вариант. Популярны оттенки бронзового, серебристого, зеленого.
4. Не нуждается в уходе, покраске. Грязь с поверхности смывается напором воды.
5. Материал не нагревается на солнце.
6. Цвет с годами не тускнеет.
7. Хорошая шумозащита. Поликарбонат ‒ отличный вариант для уличных ограждений, вблизи которых проходит автомобильная, железная дорога.
8. Гибкость. Листам можно легко придать нужную форму.
9. Сочетаемость с другими материалами. Панели дополняются ковкой, каркасом из металла. Хорошо смотрится с кирпичными, каменными, деревянными столбами.
10. Низкая цена.
11. Быстрая установка.

Из недостатков следует отметить:

1. Невысокую прочность. Это относится не ко всем видам, но бюджетные панели для ограждений легко повредить брошенным камнем или поцарапать. Ударопрочные изделия стоят гораздо дороже. Из-за этого многие предпочитают выбрать взамен профнастил или металлоштакетник.
2. Конструкцию необходимо оснащать каркасом из металла, чтобы придать достаточно жесткости, иначе поликарбонату будет сложно справиться с ветровыми нагрузками.

В случае кованого забора поликарбонат выступает лишь его дополнением, поэтому часто крепится с внутренней стороны ограждения, а наружную часть надежно закрывают кованые решетки с острыми пиками, наконечниками.
