Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм.

Их выбор зависит от следующих факторов:

• размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
• схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
• толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления Источник tovarim.ru

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
2. Они утапливаются в отверстиях ножкой.
3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками Источник www.carbo.ge

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы Источник prom.st

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Крепление монолитного поликарбоната к металлу. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

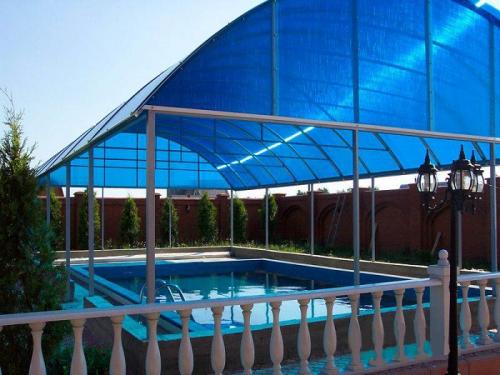

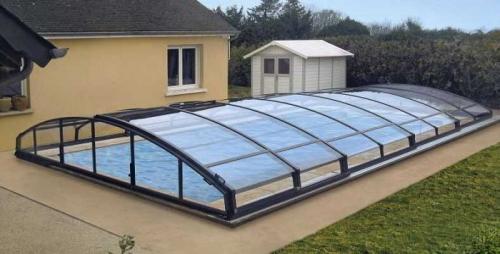

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

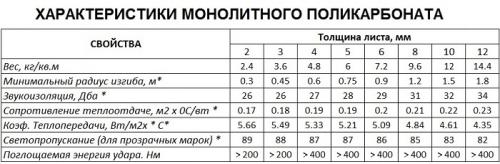

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Источник: https://interer-stil.ru-land.com/stati/kak-pravilno-krepit-polikarbonat-k-metallicheskomu-karkasu-pravila-krepleniya-monolitnogo

Крепление поликарбоната к дереву. Как крепить поликарбонат к деревянному каркасу?

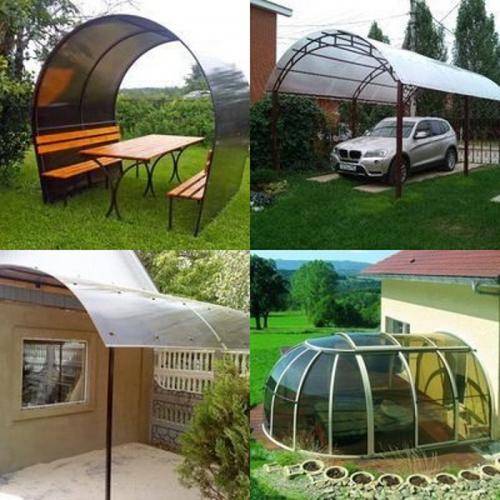

С помощью поликарбоната возводят самые разные конструкции – веранды, навесы, теплицы. При этом основу зачастую сооружают из деревянного бруса. Такое решение оправдано тем, что материалу присущ ряд достоинств:

• для работы не требуются дорогие инструменты, требующие особых навыков в работе;
• манипуляции с деревом менее трудоемкие, чем с металлом;
• брус прочнее и устойчивее многих видов пластикового или металлического профиля;
• если строится теплица, дерево предпочтительнее в силу того, что оно медленнее остывает;
• поликарбонат менее подвержен повреждениям при креплении на древесину;
• можно обойтись облегченным фундаментом.

Ввиду того, что древесина не так долговечна, как пластик или металл, специалисты рекомендуют применять хвойные породы и тщательно обрабатывать их защитными составами. Для создания каркаса лучше воспользоваться брусом квадратного сечения со стороной не менее 5 см.

Крепление поликарбоната к деревянному каркасу

Создание каркаса

Строительство начинается с проектирования. На этой стадии необходимо определиться с типом поликарбоната.

2 вида панелей

• Сотовые обладают ячеистой структурой – за счет воздушных камер лучше удерживают тепло и обладают хорошей звукоизоляцией.
• Монолитные, представляющие собой сплошные листы. Прочнее и прозрачнее сотовых.

Производители выпускают обе разновидности в панелях шириной 2100 мм. Длина может меняться. Об этом важно помнить при составлении проекта и сметы.

Следующая задача – подготовка инструментов. Понадобится следующий набор:

• шуруповерт и отвертка;
• дрель и сверла;
• электролобзик, циркулярная пила или строительный нож;
• молоток.

Перечень материалов и крепежных элементов

• Поликарбонат.
• Соединительные профили, в разрезе похожие на букву «Н».
• Герметизирующая лента – перфорированная и сплошная.
• Саморезы для дерева.
• Термошайбы, необходимые для герметизации мест соединения и защиты поликарбоната от порчи.

Этапы работ

Процесс монтажа начинается с распаковки поликарбонатных листов. При этом важно сразу определить сторону материала со стабилизирующим покрытием, там должна быть соответствующая маркировка.

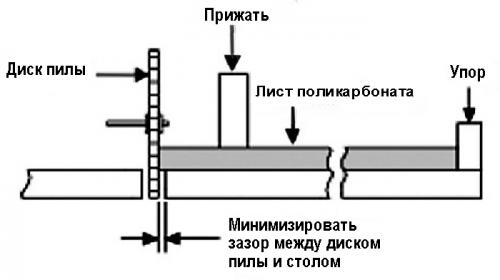

Необходимо подготовить ровную чистую поверхность для раскроя панелей. При необходимости наносят разметку маркером, помня, что линия разреза должна проходить между ребрами жесткости.

Для раскроя используют электролобзик с полотном по металлу. Также можно воспользоваться циркулярной пилой. При этом важно внимательно следить за постоянством частоты вращения диска, чтобы не допустить растрескивания и деформаций материала. Пила должна быть хорошо заточена.

При использовании саморезов с термошайбами шаг крепления должен составлять от 20 до 79 см. По заранее выполненной разметке нужно просверлить отверстия для креплений на 1–3 см шире ножки шайбы. При работах с сотовым поликарбонатом не рекомендуется задевать перегородки. Отступ от края панели не должен превышать 5 см. Перфорированной лентой оклеивается нижний торец, сплошной – верхний.

В местах соприкосновения листов с брусом нужно снять защитное покрытие. Панели укладываются на каркас стабилизирующей стороной наружу и прикручиваются сначала по углам, затем в остальных местах. Важно позаботиться о том, чтобы саморезы не вдавливались в плоскость поликарбоната. При монтаже края панелей должны немного выглядывать за пределы бруса.

Порядок действий при работе с профилем:

• профильная база крепится шурупами к каркасу;
• листы без упаковочной пленки вкладываются в паз профиля с зазором 5 см, оставленным на случай расширения материала при нагреве;
• стыки поликарбоната должны приходиться на деревянный брус каркаса;
• если профиль сборный, панели настилаются на одну его часть, а второй накрываются сверху и аккуратно защелкиваются;
• торцы профиля закрываются специальными заглушками.

Если все ключевые этапы работ выполнены согласно обозначенным рекомендациям профессионалов, в результате получается надежное сооружение. Также важно подобрать правильные материалы в соответствии с поставленными задачами. Толщина поликарбоната напрямую влияет на его теплопроводность, податливость при изгибе, звуковую изоляцию и устойчивость к снеговым или ветровым нагрузкам.

Как крепить поликарбонат к забору. Установка металлического каркаса

Первым делом следует разметить расположение будущей ограды и опор (проверить расположение существующих на соответствие требованиям к расстоянию). Опорные столбы понадобится устанавливать с определенным шагом (см. таблицу ниже) и обязательной устраивать по одной в местах будущих калиток и ворот.

Расстояния между опорами в зависимости от толщины листа

Разметка заключается во вбивании в землю маркеров (планки, отрезки тонкой арматуры, ветки и пр.) по периметру будущей ограды с отличительными отметками расположения опорных столбов, и натягивании между ними прочного шнура.

По выполненной разметке строго вертикально устанавливаются угловые и промежуточные опоры. В этом качестве выступают отрезки профилированной трубы 60×60, длина которых соответствует высоте будущего забора плюс 800-1000 мм на заглубление. Глубина погружения должна минимум на 200 мм ниже уровня промерзания.

В месте установки опоры устраивается углубление, на дне которого отсыпается подушка из песка или щебня в 10-15 см. погружаемый конец опоры обрабатывается антикоррозийным составом (битумная мастика или другие). Столб устанавливается в углубление и бетонируется.

Когда все опоры установлены, к ним крепятся поперечные лаги из профильной трубы 20×40. Расстояние между ними составляет 60-100 см. Необходимо минимум две поперечные опоры. В качестве соединения могут быть использованы сварные швы или соответствующие метизы. Готовый каркас обрабатывается антикоррозийными составами или красится в соответствии с замыслом.

Если высота ограждения более полутора метров, следует использовать три поперечные лаги на равном расстоянии друг от друга. В противном случае внутри будет копится конденсат.

Как крепить поликарбонат на верху теплицы. Учет характеристик материала

Владельцам теплиц, покоренным неоспоримыми преимуществами крайне популярного ныне пластикового покрытия, стоит ознакомиться со структурными и техническими особенностями материала. Применяемый в тепличном строительстве поликарбонат представляет собой гибкий двухслойный или лист длиной 6 или 12м и стандартной шириной 2,1м. Желающих использовать трех и четырехслойный материал для покрытия теплиц встречаются редко, потому что усиленная конструктивная прочность в данной сфере не требуется.

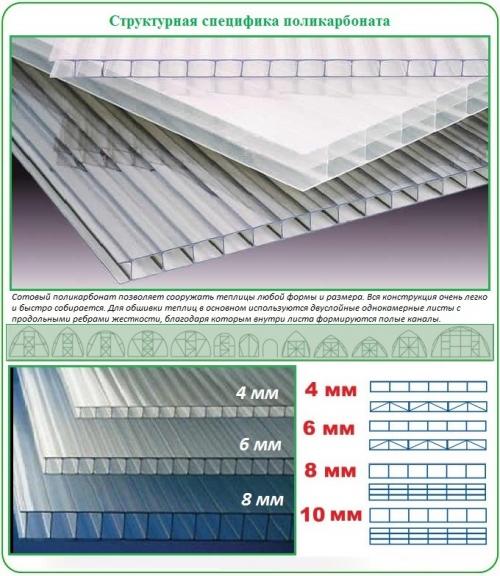

Присмотревшись к торцевому срезу листа, сложно не заметить миниатюрные пластиковые перегородки, разделяющие тело покрытия на своеобразные каналы-ячейки. Они формируют некое подобие продольных камер, торцы которых располагаются в один ряд. На основании чего двухслойный поликарбонат также называется однокамерным. Полые каналы заполнены воздухом, благодаря которому теплица будет отлично сохранять аккумулированное тепло.

Однако именно полости причиняют порой неприятности усердному домашнему монтажнику, прилагающему излишнюю силу при затягивании крепежа.

Пластиковое покрытие нестабильно. Ему свойственно расширяться в жару и принимать прежние размеры при понижении атмосферной температуры. Значения термических линейных изменений невелики. Один метр прозрачных или молочно-матовых поликарбонатных представителей расширится/сузится вслед за температурными колебаниями только на 2,5-3мм. Но не учитывать указанный факт нельзя, иначе в пору чередования теплых деньков с запоздалыми весенними и первыми осенними заморозками тепличное покрытие банально покоробит.

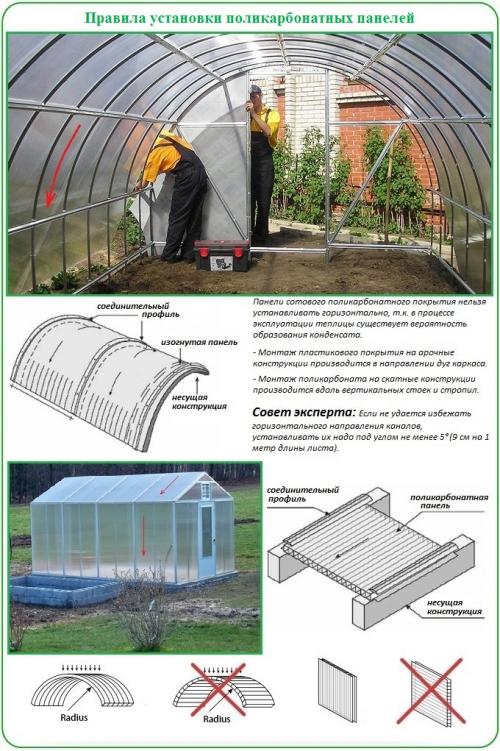

Монтировать на каркас поликарбонат нужно в строго определенном направлении. Листы нежелательно располагать горизонтально. Настоятельно рекомендована вертикальная установка, обеспечивающая беспрепятственный сток конденсата по продольным каналам. Устанавливать листы нужно так, чтобы наружу «смотрела» внешняя сторона, оснащенная напыляемой или коэкструдированной УФ-защитой. Внешний защитный слой предотвращает преждевременную порчу материала.

Резюмируем. Для того чтобы грамотно произвести покрытие теплицы поликарбонатом, нужно:

• правильно раскроить материал с ориентацией на вертикальное расположение каналов;

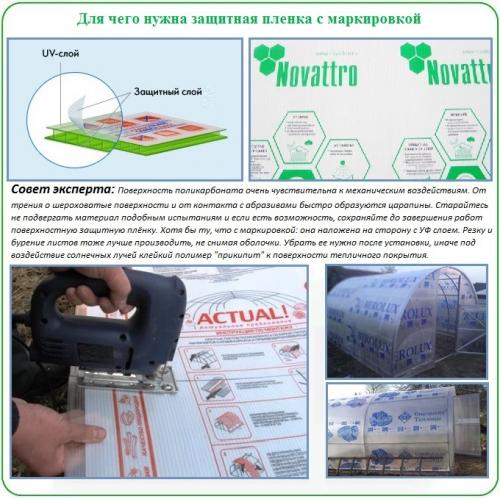

• установить раскроенные детали обшивки, обязательно развернув их наружу защищенной от УФ атак стороной;

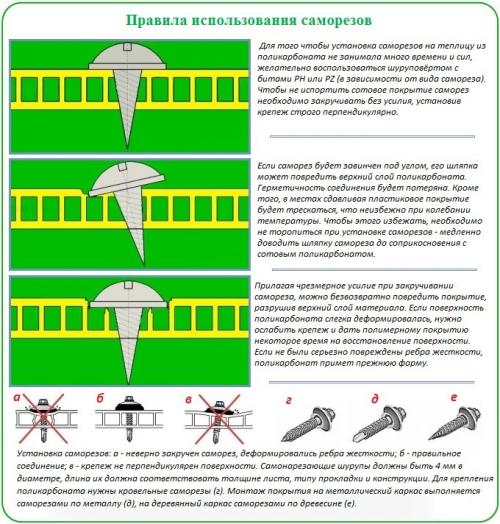

• не затягивать крепеж так, чтобы покрытие деформировалось;
• предпринять технологические меры, позволяющие материалу слегка передвигаться из-за периодического изменения линейных размеров;
• купить покрытие и специализированный крепеж, выпускаемый с учетом технической специфики поликарбоната.

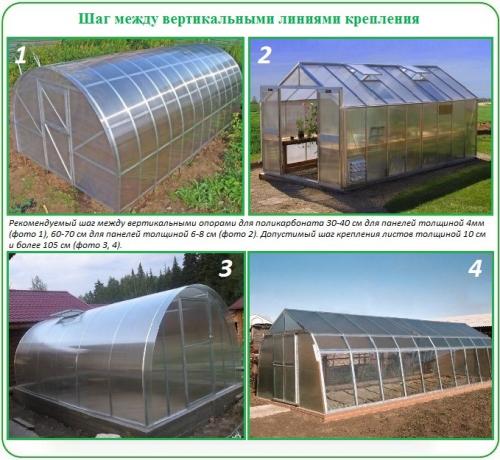

Активно востребован в частном тепличном строительстве однокамерный поликарбонат толщиной 6 и 8мм. Полимерный светопроводящий материал толщиной 4 мм приобретают чаще всего для возведения небольших парников, 10-миллиметровый для «остекления» зимних тепличных сооружений. Для надежного крепления пластикового покрытия толщиной 4мм нужно, чтобы между точками крепления было от 40 до 50см. Максимально допустимое расстояние между фиксирующими точками для 6-миллиметрового поликарбоната 70 см. Поликарбонат потолще крепить можно пореже, но не реже чем через метр, чтобы листы не прогибались под тяжестью атмосферных осадков.

Обозначенные лимиты действительны для вертикальной схемы крепления. Они напрямую связаны с шагом установки тепличных стоек, арок, стропил – т.е. с тем, на чем должны быть зафиксированы листы поликарбоната. Указанный факт определяет выбор материала либо заставляет усовершенствовать тепличное сооружение путем внедрения дополнительных конструктивных элементов.

Как крепить поликарбонат на навес. Правила крепления поликарбонатных листов

Как накрыть навес поликарбонатом? Каркас для крепления поликарбоната может быть изготовлен из металла или из дерева. Теплицы, большие навесы и козырьки к дому чаще всего имеют металлическую основу, стальные трубы требуют обязательной антикоррозийной обработки.

Деревянный каркас из бруса или фанеры можно использовать для небольших сооружений, которые не будут подвергаться значительной нагрузке. Элементы металлического каркаса соединяются сваркой, для деревянного используются саморезы.

Как правильно прикрутить поликарбонат на навес? Крепление листов может проводиться двумя основными способами:

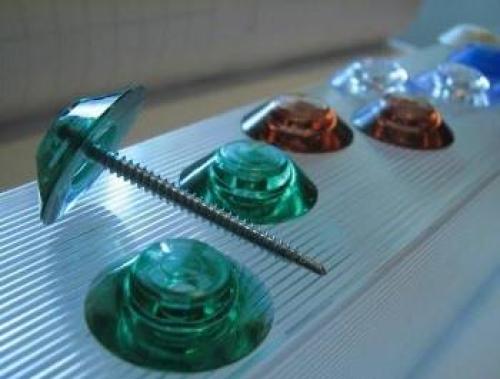

• С помощью саморезов и термошайб. Такое крепление называется точечным: оно позволяет не только прочно соединить листы с каркасом, но и обеспечить максимальную тепло- и гидроизоляцию. Это специальная пластиковая шайба, имеющая ножку, она сопровождается специальной уплотнительной крышкой, закрывающей саморез.

Ножка должна быть на 2 мм длиннее, чем толщина листа, а диаметр отверстия должен на 2 мм превышать диаметр термошайбы. При нагревании под действием солнечных лучей материал расширится, обеспечивая прочную фиксацию в отверстии.

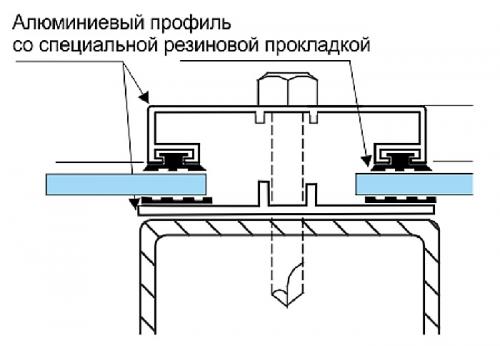

• С помощью специального Н-образного профиля. Это приспособление даёт возможность обеспечить правильный стык двух листов между собой, а также прикрепить их к каркасу.

Базовая часть крепления прикручивается саморезами к несущему каркасу, после чего в профиль заводятся края листа приблизительно на 15-17 мм. Разъёмный профиль для поликарбоната может быть пластиковым или алюминиевым, оба варианта не подвержены коррозии и способны прослужить очень долго.

На края листов в обязательном порядке устанавливается специальный торцовый профиль: он призван не только защитить лист от попадания внутрь влажности, пыли, насекомых и различного мусора, но и придать конструкции эстетичный завершённый вид.

Источник: https://interer-stil.ru-land.com/stati/kak-krepit-sotovyy-polikarbonat-na-karkas-svoimi-rukami-pravila-sverleniya-otverstiy

Крепление поликарбоната к металлу. Точечное

Чаще используют точечный способ крепления листов на металлический каркас. Для этого применяют саморезы и шайбы для крепления поликарбоната. Причем обычные саморезы в монтаже используют крайне редко (только в теплых помещениях).

Крепить поликарбонат к металлу нужно с помощью кровельных саморезов с прокладкой (еще их называют шайбой EPDM), а также саморезов с резиновой термошайбой или шурупов и термошайб с ножкой. Используемые в креплении саморезы должны быть для металла, потому что только такие метизы смогут надежно врезаться в железный профиль и зафиксировать листовой материал.

Нужно детально разобрать каждый из приведенных выше типов крепежей, чтобы понять, как лучше крепить поликарбонат к металлическому каркасу.

Кровельный саморез с шайбой EPDM – это наиболее простое и доступное крепление листового поликарбоната к железному каркасу. Чтобы избежать последствий частого намокания, данный саморез покрывают очень надежным антикоррозийным слоем. Он комплектуется шайбой EPDM, которая выглядит как резиновая прокладка с железной крышкой. Эта шайба позволяет герметично закрыть отверстие под шурупом и равномерно распределить нагрузку на лист.

Из-за небольшого диаметра и тонкой прокладки, в процессе вкручивания саморезы иногда перетягивают. Поэтому в районе креплений появляются вмятины, которые нарушают герметичность отверстия и внутрь сотовых панелей проникает влага, грязь и микробы. При использовании в монтаже кровельных саморезов, делать дырки в панелях и железном каркасе не нужно, но все же специалисты рекомендуют их сверлить. Для монтажа цветного СПК лучше использовать окрашенные шурупы.

Саморез с резиновой термошайбой – тоже надежный крепеж для листовых панелей. Он выглядит как кровельный саморез, но при этом комплектуется большой и довольно толстой силиконовой или резиновой термошайбой. Во время вкручивания шурупа в лист термошайба от давления расплющивается и при этом равномерно передает нагрузку на материал. Благодаря этому уменьшается риск перетягивания шурупа и образования вмятины.

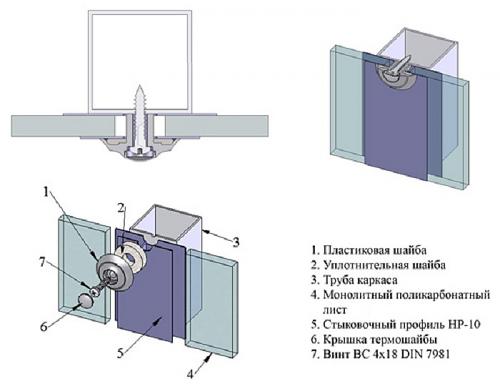

Саморез по металлу и термошайба с ножкой – это новый вид крепежа, специально разработанный для листовых ячеистых панелей. Термошайба для поликарбоната выглядит как шайба с цилиндрической ножкой, которая входит в высверленное в ячеистых панелях отверстие и упирается в каркас. В ножке размещается саморез, вкручиваемый в железо, а шляпка термошайбы равномерно придавливает лист к металлу. При выборе данного вида крепежа нужно учитывать, что длина ножки должна подбираться в зависимости от толщины материала. Для герметичности крепления под термошайбу ставят специальное уплотняющее кольцо, а сверху она закупоривается колпачком. Благодаря этой технологии шайба не врезается в лист и перетянуть саморез нереально.

Отверстия под саморезы для крепления поликарбоната требуется делать на 2-3 мм больше ширины ножки термошайбы, чтобы после теплового расширения листа место крепления не деформировалось. Высококачественные термошайбы делают из поликарбоната, чтобы у неё был одинаковый коэффициент расширения с обшивкой.

Есть еще один вид крепежа – универсальные термошайбы . Они не имеют ножки. Это ухудшает качество крепления, но при этом не приходится искать термошайбу с ножкой необходимой длины. Такое крепление часто используют в деревянных конструкциях, работая с которыми нужно помнить, как крепить поликарбонат к дереву. Под прокладкой в некоторых случаях ломается обшивочный материал (если шуруп перетянуть).

Саморезы для термошайб бывают с шестигранной и круглой головкой. Кроме того, они могут быть под обычную или крестовидную отвертку. Качество соединения у них одинаковое, но все же работать с шестигранной головкой более комфортно – при работе с шуруповертом практически не соскальзывает бита с шурупа и поэтому реже повреждается обшивочный материал.

В основном используют саморезы шириной 4,8 — 8 мм, а вот длина зависит от толщины листов и железа. Подбор шурупов на примере выглядит так: в обустройстве теплиц используют панели толщиной 4 мм и трубу из оцинковки сечением 20×20 и толщиной 1 мм. В таком случае крепление сотового поликарбоната к каркасу лучше выполнять кровельными саморезами размером 4,8×19 мм, а если соединять материал внахлест, то лучше использовать шурупы размером 4,8×25 мм.

У этого способа крепления сотовых панелей есть недостаток – изнутри сооружения часто видны торчащие саморезы, которые не попадают на элементы каркаса.
