Как правильно крепить поликарбонат к металлическому каркасу. Правила крепления монолитного поликарбоната

Как правильно крепить поликарбонат к металлическому каркасу. Правила крепления монолитного поликарбоната

Для решения вопроса, как правильно крепить поликарбонат к металлу, применяют несколько способов.

Крепление на раму

Можно выполнить крепление монолитного поликарбоната к металлическому каркасу в виде рамы. Главное условие - в раме необходимо сделать пазы глубиной до 2,5 см.

Для фиксации листа в раме можно воспользоваться одним из двух способов:

• При влажном способе края рамы и уплотнители обрабатывают полимерной замазкой или силиконовым герметиком. Такой вариант может использоваться на деревянных или металлических рамах.

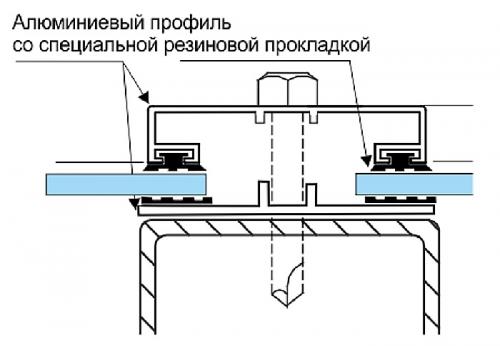

• Сухой способ подразумевает применение крепежных элементов, таких как шурупы, болты, гайки, саморезы и пресс-шайбы. Этот вариант имеет одну особенность: обязательное наличие резиновых прокладок или пластиковых профилей, в которых отсутствуют пластификаторы. Не допускается приклеивание уплотнителя к листу поликарбоната. Крепежные элементы должны располагаться на расстоянии 0,5 метра друг от друга. Рекомендуемый отступ от кромки составляет не меньше 2 см. С помощью этого способа можно решить проблему, как закрепить поликарбонат на навесе.

Использование опоры или обрешетки для крепления панелей

Если материалом покрывается большая площадь, то для крепления монолитного поликарбоната можно использовать крепежные элементы, как в случае с рамой.

Конструкции небольшого размера покрываются поликарбонатом с применением полиамидного клея или двухстороннего скотча. Наружные работы можно выполнять силиконовым клеем, который более устойчив к различным атмосферным явлениям. Читайте также: " Как сделать обрешетку под поликарбонат – правильный расчет и шаг для навеса ".

Крепление монолитного поликарбоната к металлу. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

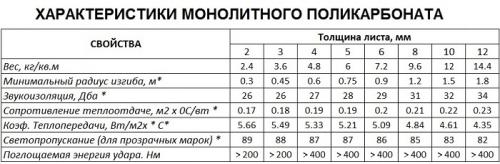

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).

Монтаж поликарбоната на металлический каркас. Точечное соединение – крепеж

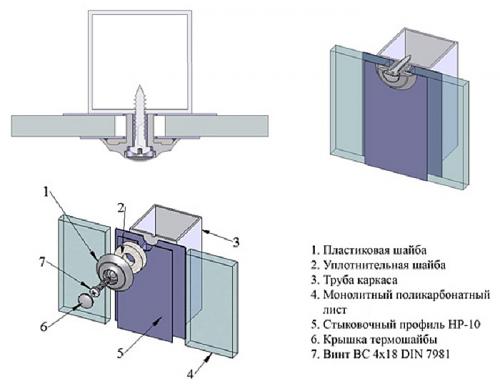

Наиболее популярным способом монтажа поликарбоната на металлический каркас является точечное соединение. Выполняется с помощью саморезов, вворачиваемых вдоль вертикальных и горизонтальных элементов каркаса. При этом «голые» самонарезающие шурупы используются для монтажа поликарбоната ограничено (только в помещениях с более-менее постоянной температурой). А для точечного соединения листов СПК с металлическим каркасом в теплицах, навесах и козырьках применяются приведенные ниже виды крепежа

Важно отметить, что вне зависимости от наличия термошайбы и ее типа, саморез должен быть предназначен для работы по металлу и иметь соответствующую резьбу с небольшим шагом. Только такие изделия будут крепко врезаться в профильную трубу или иной тип металлического каркаса и хорошо закрепляться в нем.

Совет! Для облегчения процесса монтажа сотового поликарбоната на каркас используйте саморезы по металлу со сверлом на конце. С ним шуруп будет входить быстрее и с меньшими усилиями.

Теперь изучим каждый из представленных в таблице выше крепежей подробнее и по отдельности.

Кровельный саморез с шайбой EPDM – самый простой и дешевый способ соединить поликарбонатный лист и металлический каркас. В силу специфики применения часто подвергается воздействию влаги, потому имеет качественное антикоррозийное покрытие. Головка шестигранная. В комплектацию кровельного самореза входит шайба EPDM – прокладка из атмосферной резины с металлической крышкой. Эта шайба используется для герметизации отверстия в месте входа самонарезающего шурупа и для распределения нагрузки. Из-за относительно малого диаметра и толщины прокладки, при вворачивании в сотовый поликарбонат кровельные саморезы очень часто перетягивают. В результате в месте крепежа образуется вмятина, нарушается герметичность отверстия, внутрь ячеек попадает конденсат, грязь и микроорганизмы.

При монтаже с помощью кровельных саморезов, предварительное сверление отверстий в сотовом поликарбонате и металлическом каркасе необязательно, но желательно. Для укладки листов цветного СПК можно применять шурупы с окрашенной головкой.

Саморез с резиновой термошайбой – первый специализированный крепеж для сотового поликарбоната. Представляет собой все тот же кровельный саморез, но дополненный не тонкой и маленькой прокладкой, а большой и толстой термошайбой из силикона или атмосферной резины. При закручивании в лист СПК термошайба расплющивается и равномерно распределяет нагрузку вокруг отверстия под крепеж. В результате риск перетянуть саморез и оставить вмятину многократно уменьшается.

Саморез по металлу и термошайба с ножкой – дальнейшее развитие идеи крепежа, специализированного для работы с сотовым поликарбонатом. Сама термошайба представляет собой шляпку с цилиндрической ножкой. Последняя входит в отверстие, заранее просверленное в сотовом поликарбонате, и примыкает к поверхности каркаса. В ножку вставляется саморез и заворачивается в металл, при этом шляпка термошайбы прижимает лист СПК к каркасу в месте крепежа. Длина ножки должна быть равна толщине сотового поликарбоната. Для обеспечения герметичности соединения под термошайбу укладывается уплотнительное кольцо, а сверху саморез закрывается защитным колпачком.

Благодаря такой конструкции, крепеж не врезается непосредственно в материал, и при соблюдении технологии монтажа перетянуть саморез и оставить вмятину практически невозможно. Диаметр отверстия в листе СПК должен быть на 2-3 мм больше внешнего диаметра ножки термошайбы, чтобы при тепловом расширении материала место крепежа не деформировалось. Качественная термошайба изготавливается из поликарбоната, чтобы ее коэффициент линейного расширения соответствовал таковому у обшивки теплицы или навеса.

Важно! При покупке термошайб обязательно обращайте внимание на длину ножки и цвет шляпки, которые должны соответствовать толщине листа используемого вами поликарбоната и его окраске.

Существует также еще одна разновидность крепежа – универсальные термошайбы. Они отличаются отсутствием фиксирующей ножки. С одной стороны, это ухудшает качество крепежа, с другой – отпадает необходимость подбирать термошайбу с нужной длиной ножки.

Саморезы для термошайб могут иметь как шестигранную головку, как у кровельных, так и круглую, рассчитанную под прямую или крестовую отвертку. Надежность соединения у них одинаковая, но при этом работать с шестигранной головкой удобнее – на высоких оборотах шуруповерта меньше риск соскальзывания биты с крепежа и повреждения поверхности поликарбонатного листа.

Диаметр используемых саморезов должен составлять от 4,8 до 8 мм, длина – в зависимости от толщины поликарбонатного листа и элемента каркаса. Приведем пример: при постройке теплиц чаще всего применяется СПК толщиной 4 мм и профилированная оцинкованная труба сечением 20х20 и толщиной 1 мм. В таком случае в качестве крепежа используют кровельные саморезы 4,8х19 мм, а при соединении двух листов поликарбоната внахлест – 4,8х25 мм.

На что лучше крепить поликарбонат. Основные правила крепления

Крепить поликарбонат к деревянному каркасу нельзя, если последнему не придана должная устойчивость. Масса поликарбоната невелика благодаря его ячеистой структуре – один или несколько листов человек легко поднимет и перенесёт к месту работы. Выигрыш в весе дает возможность увеличить массивность несущей конструкции, которая простоит десятки лет.

Дерево нуждается в пропитке каждые несколько лет – она защитит деревянную конструкцию от разложения из-за грибка, плесени и микробов.

Для надёжного закрепления сотового поликарбоната на дереве необходимо придерживаться ряда правил.

1. Сконденсировавшаяся от перепада температур влага на внутренней поверхности (потолок и стены теплицы) должна стекать по ячейкам внутри листа и испаряться в атмосферу.
2. Направление рёбер жёсткости и удерживающих элементов одинаково. Листы, смонтированные горизонтально, размещаются только на горизонтальных опорах. Аналогично и с вертикальным поликарбонатным настилом. Диагональные, арочные конструкции также имеют однонаправленное с элементами несущей основы ребро жёсткости.
3. Как и в случае с сайдингом, деревянным настилом пола и т. д., зазоры для теплового расширения/сжатия необходимы – как для профилированных уголков, так и для самих листов. Не оставив их, хозяин сооружения обрекает поликарбонат на вздутие при жаре и растрескивание (от избыточного натяжения листов) на морозе.
4. Нарезка листов производится не по рёбрам жёсткости, а между ними.
5. При разрезании листов поликарбоната нужен остро заточенный инструмент. Если это строительно-монтажное лезвие, оно по остроте мало уступает лезвию бритвы, а по прочности – медицинскому скальпелю. Если это пила, её зубцы должны располагаться в одной плоскости, а не «вразлёт» и быть покрыты армирующим напылением (победитовый сплав, быстрорежущая сталь особой прочности и т. д.).
6. Чтобы не образовалось перекоса, лист получился заданной формы, используют рейки-направляющие и струбцины для надёжной фиксации и листа, и самих реек.
7. Диаметр резьбы самореза выбирается меньше хотя бы на 1-2 мм чем само отверстие. Попытка зажать саморезами лист без рассверливания в месте крепления сразу же приведёт к появлению трещин в структуре поликарбоната. Это не только испортит внешний вид собираемого перекрытия, но и ухудшит его прочность, водонепроницаемость.
8. Болты (или саморезы) нельзя перетягивать, а также прикручивать не под прямым углом к несущей опоре и плоскости, в которой расположены листы. Это приведёт к растрескиванию поликарбоната вследствие значительных температурных колебаний. И сотовый, и монолитный виды поликарбоната подвержены растрескиванию, какими бы гибкими и эластичными они ни казались.

Как крепить поликарбонат на теплицу. Как провести раскрой поликарбоната на теплицу

Поликарбонат представляет собой бесцветный, умеренно плотный пластик полимерного типа. Чтобы провести монтаж теплицы из поликарбоната, нужно выполнить раскрои и резку листов поликарбоната.

Чтобы провести раскрой листов поликарбоната, нужно подготовить такие инструменты как:

• Канцелярский прочный нож;
• Ножовку по дереву;
• Ручная пила.

Перед тем как закреплять поликарбонат, его сперва нужно правильно раскроить

При проведении раскроя важно, чтобы защитная пленка, имеющаяся на листах поликарбоната, оставалась неповрежденной. Образующиеся опилки в стыках периодически нужно сдувать при помощи сжатого воздуха.

Кроить карбонат нужно таким образом, чтобы оставалось как можно меньше отходов. Для этого, нужно предварительно подготовить чертеж на бумаге, рассмотрев несколько различных вариантов раскроя и затем, подобрав для себя наиболее экономичный способ.

Резать намного удобнее вдоль пустот поликарбоната, так как это позволит предотвратить поломку материала. Зачастую из поликарбоната создаются теплицы именно арочного типа, поэтому раскрой листов нужно проводить поэтапно, начиная с крыши. Рулеткой нужно изначально промерить размер дуги, начертить ее маркером и провести раскрой подготовленного рулона. Затем нужно вырезать два прямоугольника для дверей и только после этого приступать к подготовке и раскрою боковых частей.

Торцы всех частей подготовленного материала обязательно нужно закрывать специальной герметизирующей лентой. Во время проведения монтажа обязательно нужно располагать листы поликарбоната наружу той стороной, которая имеет защитный слой, так как это позволит обезопасить теплицу от негативного ультрафиолетового излучения.

Источник: https://interer-stil.ru-land.com/novosti/kreplenie-sotovogo-polikarbonata-k-metallicheskomu-karkasu-prostye-varianty-krepleniya

Чем приклеить поликарбонат к металлу. Виды клея

Поликарбонат относится к прочным, надежным, долговечным, инновационным материалам, он широко используется сегодня в различных сферах деятельности человека.

Для поликарбоната характерны прозрачность, широкий ассортимент, доступность. Но даже несмотря на целый ряд преимуществ и особенностей случается, что материал требует срочного ремонта.

Существует несколько причин, которые могут привести к деформациям поликарбоната, а именно:

• неправильный выбор по толщине;
• допускались ошибки в процессе установки;
• превышение допустимой нагрузки.

Что бы ни послужило причиной появления трещин на поликарбонате, выход только один – заклеить материал, используя для этого специальный клей. В настоящее время существует множество разновидностей клея и клеевых составов, которые можно применять в ходе ремонтных работ.

На практике используют два вида клея для ремонта.

• Однокомпонентный – в состав входит одно вещество. Этот вариант предпочтительнее при склеивании простого изделия, на которое не будет оказываться большая нагрузка. Используя в процессе монтажа или ремонта однокомпонентный клей, лист поликарбоната можно приклеить к резине, пластику, металлу, а также идентичному материалу. Соединение получается очень прочное, надежное, стойкое к температурным перепадам и атмосферным осадкам.

• Многокомпонентный – в составе присутствует несколько действенных ингредиентов. Этот клей используют только в том случае, если на детали конструкции из поликарбоната постоянно действует большая нагрузка. Соединение характеризуется высокой степенью прочности и надежности.

Клей, в зависимости от преобладающего вещества в составе, бывает 4 видов.

• Полиуретановый. Самый надежный и обеспечивающий качество склейки. Гарантирует химическую, механическую и температурную прочность готового соединения. Также отличительной чертой является то, что шов получается прозрачный. Чаще всего полиуретановый клей в работе используют профессионалы, так как склеить поликарбонат им довольно сложно.

• Силиконовый. Обеспечит надежный шов, стойкость к различным погодным проявлениям и механическому воздействию. Он бывает разного цвета: белым, черным и серым. Из этого следует, что шов будет заметен в любом случае.

• Этиленвинилацетатный. Это наиболее простой в использовании и примитивный клей. Поликарбонат, соединенный им, скорее всего, не прослужит долго: шов не выдержит большую нагрузку.

• Акриловый. Подходит для склейки ровного листа. С его помощью поликарбонат можно приклеить к стеклу, зеркалу и другим элементам мебели.

Существует еще один вид клеевого состава, который относится к двухкомпонентным, – клей горячего отвердения.

Это идеальный вариант для ремонта габаритных поликарбонатных листов. Для работы с таким клеем понадобится специальный пистолет, который преобразует твердую субстанцию в жидкое состояние.

Наиболее надежным и предпочтительным является клей горячего отвердения на основе полиамида.

Источник: https://interer-stil.ru-land.com/stati/sposoby-krepleniya-polikarbonata-k-metallicheskomu-karkasu-profil

Как ходить по поликарбонату при монтаже. Монтаж сотового поликарбоната своими руками

Профиль для поликарбоната служит для защиты от плесени и воды

Нарезать материал несложно но установка требует аккуратности, так как материал довольно хрупок. Ходить по сотовым листам строго запрещено. При проведении работ следует соблюдать указания производителя и не гнуть изделия сильнее, чем рекомендуется. При раскрое листов важна аккуратность, в противном случае защитное покрытие, предохраняющее материал от ультрафиолета, будет повреждено. Если в процессе нарезки внутри сот скапливается стружка, по окончании работы ее нужно удалить.

Чтобы сотовые листы прослужили дольше и внутрь не попали вода и плесень, нужно закупить профили для планок. Нужны также термошайбы для крепежей и герметизированные ленты. На упаковках изделий приводятся рекомендации производителей по установке. Их необходимо соблюдать, чтобы конструкция получилась надежной. Заранее следует подготовить смету по закупаемым материалам.

Необходимые инструменты

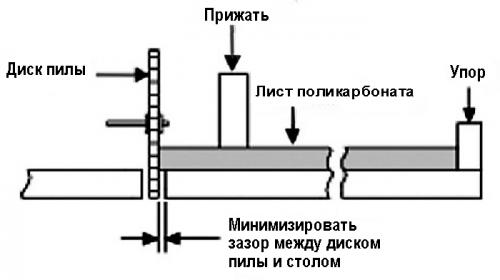

Для резки поликарбоната используют циркулярную пилу

Перед тем как стелить поликарбонат, нужно подготовить инструмент. Для нарезки листов небольшой толщины (до 1 см) хорошо подходит ручная ножовка. Ее использование требует определенной сноровки, иначе изделия можно повредить. Для толстых листов подходит циркулярная пила с твердосплавным диском. Возможно использование электролобзика, снабженного мелкозубчатой пилкой. Тонкие изделия (до 0,8 см) режут канцелярским ножом.

Среди других инструментов потребуется приготовить молоток и шуруповерт. Из клеевых составов для работы подходят специальные продукты для поликарбоната.

Комплектующие

Термошайбы используются для крепления поликарбоната

Для герметизации торцов сотовых изделий устанавливают специальные ленты из алюминия, чтобы внутрь не проникали вода, пылинки, микроскопические споры плесени и других вредителей, а также насекомые. Для нижних торцов приобретают ленты с перфорацией и профилем, закрывающим свободные просветы. Верхушки защищают монолитными лентами без отверстий. При сборке поликарбоната для арочных конструкций используются также стягивающие оцинкованные ленты. Профили для нижних торцов имеют форму литер L или F.

Перед монтажом крепежей важно правильно проделать в листах отверстия. Используются для этого сверла, предназначенные для дерева. При этом важно, чтобы в процессе не генерировалась избыточная теплота, способная привести к деформации материала. Поэтому сверло ставят на средние обороты. Дистанция от отверстия до ближайшего края изделия должна быть не менее 2 см.

Для монтажа креплений приобретаются герметизирующие термошайбы, создающие преграду для воды. Эти детали состоят из гибких пластиковых колец и заглушек. Иногда саморезы уже снабжены шайбами, но чаще их приходится приобретать отдельно. В продаже встречаются и мини-шайбы, отличающиеся меньшими габаритами.

Расположение листов и температура монтажа

Листы монтируют вертикально

Соты листов должны располагаться вертикально, чтобы внутрь не проникала вода и не возникало препятствий для выхода конденсата.  Не следует производить монтаж поликарбоната горизонтально, иначе скапливающаяся влага, замерзая, будет деформировать структуру материала.

В связи со склонностью материала изменять объем при нагреве и охлаждении нужно представлять, при какой температуре можно монтировать поликарбонат и какими последствиями чреват выход за эти рамки. На морозе листы становятся хрупкими, из-за чего возрастает риск образования трещин при изгибе. При работе с материалом зимой отверстия получаются слишком большими (из-за сжатия в объеме), из-за чего нарушается герметичность креплений.

Рекомендуемая температура монтажа поликарбоната – от 0 до +20°С. С некоторыми сортами можно работать при показателях до -10 градусов. При хранении листы также рекомендуется держать при такой температуре. В слишком теплых помещениях материал расширяется.
