Выбирая фундаменты мелко заложенные, важно понимать, что их применение подразумевает объединение всех компонентов основания в 1 жесткую конструкцию, которая реагирует на точечные деформации грунта и выполняет функцию перераспределения нагрузок по всей площади фундамента. При возведении ленточного основания, такой конструкцией будет являться цельная железобетонная рама; в случае со столбчатым малозаглубленным основанием опоры обвязывают монолитным ростверком из ж/б (бурозабивной фундамент мелкого заложения) или стальными балками.

Фундамент мелкого заложения допускает небольшой подъем основания (иногда неравномерный), при этом отклонение в высоте не должно быть больше предельных расчетных показателей, примененных при его строительстве и зависящих от конструкции постройки. В целом расчет оснований для неглубокого заложения производится так же, как и расчет других видов фундаментов, и основывается на нагрузке и характеристике грунта. При этом высчитываются оптимальные параметры площади подошвы. Во внимание принимаются жесткие наземные конструкции дома, которые характеризуются прочностью на изгиб.

Мелкозаглубленный ленточный фундамент.

При таком подходе формируется единая плавающая система, которая при точечном влиянии со стороны промерзающего грунта не подвергается значительной деформации.

В зависимости от применяемых задач выбирают такие виды фундамента неглубокого заложения, как:

• ленточные – возводятся в вырытых траншеях на песчаной подушке (железобетонный монолит или бутовый фундамент);
• столбчатые – на забивных или буронабивных сваях.

Основные преимущества при использовании мелкозаглубленного фундамента

Фундаменты мелкого заложения позволяют:

• сокращать стоимость строительства;
• ускорять процесс возведения дома;
• уменьшать трудозатраты.

Особенности обустройства мелкозаглубленного основания:

1. Не допускается оставлять не загруженным мелкозаглубленный фундамент в зимнее время года. Если не удается избежать этого, вокруг основания должна быть оборудована теплоизоляция с применением шлаковаты, керамзита, опилок и т.д.
2. Нельзя производить закладку фундамента мелкозаглубленного на промерзшем грунте.
3. Гидроизоляция боковых граней основания мелкого заложения должна выполняться в 2 слоя по всей площади.
4. Подвалы, устраиваемые в домах с незаглубленным фундаментом , должны иметь небольшие размеры.

Основания мелкого заложения обустраиваются на непучинистой подсыпке, представляющую собой слой щебня и песка.

Столбчатый фундамент это. Разновидности конструкций

Конструкция столбчатого фундамента во многом будет зависеть от того, под какое конкретно строение он будет использоваться. Если речь идет об обычной беседке, тогда его размеры будут значительно меньше тех, которые необходимы для бани или коттеджа. По используемому материалу виды столбчатых фундаментов можно разделить на:

• монолитные с бетонным ростверком;
• монолитные с деревянным ростверком;
• кирпичные;
• бутонаполненный;
• бутобетонный;
• деревянный;
• монолитный из асбестовых труб;
• столбчато-свайный.

Первый вариант конструкции является самым прочным. Это связано с тем, что столбы и ростверк представляют собой единую конструкцию, которая способна равномерно распределять нагрузку, оказываемую на все столбы. Такая конструкция является более затратная, чем другие, но прослужит значительно дольше. Такой столбчатый фундамент допускает строительство домов в несколько этажей по каркасной технологии или из сруба. Следующий вариант столбчатого фундамента с ростверком выполняется по схожей технологии. Его столбы также заливаются монолитным бетоном с армированием, только на них укладываются деревянные балки, которые и являются основой для стен конструкции.

Чаще всего, когда говорят о столбчатом фундаменте, то подразумевают именно третий вариант конструкции, который закладывается с использованием кирпича. В отличие от предыдущих вариантов столбчатый фундамент из кирпича довольно прост в сооружении и требует сравнительно меньших затрат. При хорошем качестве грунта, а также правильном подходе к строительству, можно добиться срока службы в несколько десятков лет. Многие старинные постройки, которые дошли до нашего времени выстроены именно на таком виде фундамента. В некоторых местностях на фундаменте такого типа возможно выстроить дом в несколько этажей.

Обратите внимание! В качестве основы для кирпичного фундамента могут быть использованы и другие виды блоков. В этом случае прочность и устойчивость основания будет полностью зависеть от качества и прочности используемого материала.

Бутонаполненный столбчатый фундамент закладывается с использованием кирпича или камня от старых конструкций. Такое решение подходит для стабильных грунтов и для участков, где нет перепадов уровня, т. к. устойчивость такого фундамента значительно ниже, чем у предыдущих вариантов. Основа конструкции из бутобетона также строится с использованием материалов, о которых говорилось выше, но связующим звеном в этом случае выступает цементный раствор. Результатом является монолитная, но не армированная конструкция.

Деревянная основа конструкции сейчас практически не используется, но все же остается актуально для местностей, где приходится поднимать строение на значительную высоту, чтобы избежать подтоплений. Это касается теплых частей света. Схожий метод использовался и в других местностях, но для правильной реализации требуется особая обработка древесины, чтобы исключить гниение и рассыхание. Столбчатый фундамент из древесины является отличным решением для дополнительных построек возле дома. Это, например, относится к террасам. Кроме антисептических пропиток, древесина также покрывается гидроизоляционным материалом. В качестве последнего часто используются битумные мастики.

Еще одним интересным вариантом конструкции является фундамент из асбестовых труб. Чаще всего он изготавливается по схожему с монолитным столбчатым решением. В этом случае трубы выступают опалубкой, в которую вставляются пруты для армирования и заливается бетонный раствор. Обычно в ход идет труба с диаметром от 20 см. Столбчато-свайный фундамент изготавливается с использованием винтовых или других видов свай. В первом случае для сооружения основы не понадобится специальной техники, если не считать бетономешалку. Винтовые сваи могут быть установлены на свое место небольшой бригадой из трех человек.

Преимуществом такого решения является большая устойчивость основы конструкции. Это связано с тем, что свая погружается на значительную глубину, которая проходит уровень промерзания и доходит до плотных слоев почвы, где и осуществляется фиксация. Конструкция с винтовыми сваями может быть использована под дом из сруба или под каркасник. Если речь идет о буронабивных сваях, которые металлическим каркасом переплетаются с бетонным ростверком, то такой фундамент применяется при возведении домов из блоков.

Мелкозаглубленный столбчатый фундамент из кирпича. Столбчатый фундамент из кирпича своими руками

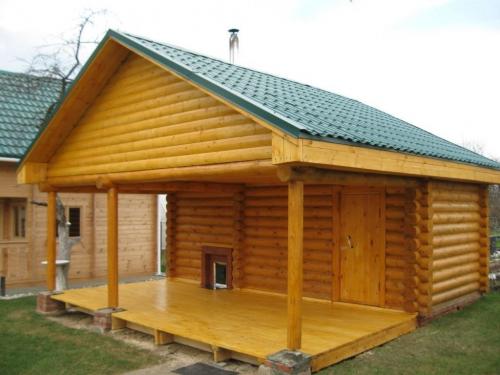

Столбчатый фундамент из кирпича хорошо подходит для каркасных домов даже в два этажа, беседок, бань, веранд, прочих строений с облегченной конструкцией. Это один из наиболее доступных и экономичных вариантов фундамента, который, к тому же можно устроить самостоятельно. Если ответственно подойти к устройству фундамента из кирпича, выполнить все по технологии, то такой фундамент, без дополнительного ремонта, прослужит даже более срока эксплуатации самого кирпича.

Этапы возведения столбчатого фундамента из кирпича

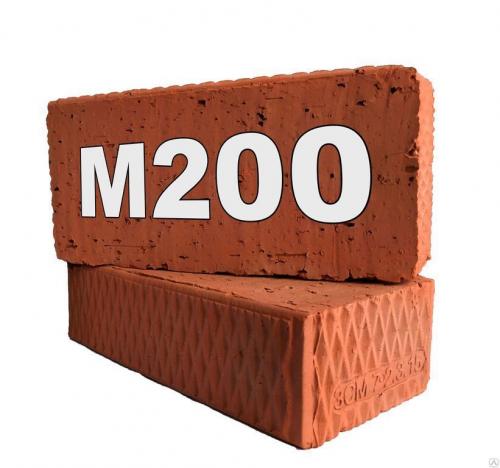

Выбор кирпича

Фундамент – это основа всего здания, часть строения на которую направлена вся нагрузка, потому марка кирпича, для возведения фундамента, должна быть максимально прочной и устойчивой к воздействиям окружающей среды.

Для устройства столбчатого фундамента необходимо использовать только полнотелый обожженный кирпич. Полнотелый кирпич морозостойкий  (обозначение показателя морозостойкости – F). Этот показатель обозначает  количество циклов промерзания и оттаивания может перенести кирпич без повреждения. Потому по параметру F кирпич должен быть максимального уровня ( например F 35, F50 ) , что продлит жизнь фундамента. Кирпич должен быть цельный, без видимых повреждений. Марка прочности должна быть не ниже М-150 или лучше М-200, М250, М300. Марка прочности (М) определяет сколько килограммов на 1 см² может выдержать кирпич.

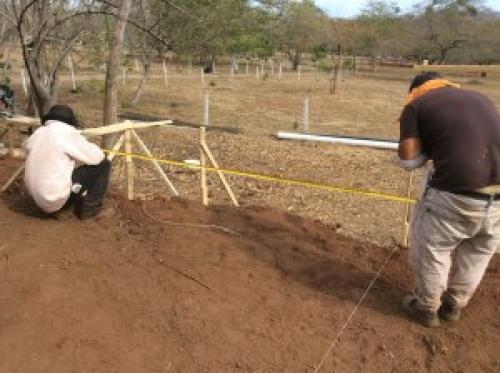

Земляные работы и разметка

Необходимо сделать разметку участка для выемки грунта под ямы, по осям согласно чертежу,в которых будут располагаться  кирпичные столбы фундамента. Выборка грунта осуществляется на ширину необходимую не только для столба, но и для удобства выполнения работы в яме, то есть ширина ямы должна быть с запасом.

Глубина ямы, как правило до глубины промерзания грунта, за частую до 60-70 см. Глубина промерзания в каждом регионе  разна я и рассчитывается индивидуально. выемка грунта может быть выполнена как в ручную так и с помощью спецтехники.

Подготовка основания ям под кладку

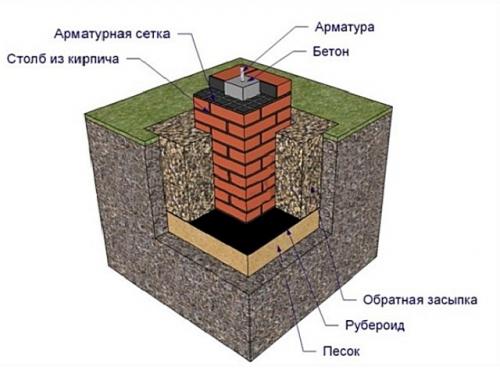

Основания ям на 10-15 см засыпается щебнем и песком, которые утрамбовываются на дне ямы. Далее на песок укладывается гидроизоляция , для защиты кирпича от влажности почвы.Для усиления основания,  можно на рубероид залить бетонную основу высотой 15 см с армированием и на нее через двое суток, выполнить кладку кирпичного столба. При это раствор необходимо использовать максимальной крепости.

Кладка кирпича

Для кладки столбов фундамента из кирпича используется цемент марок М-400 или М-500. Кладка выполняется с перетяжкой армирующей сеткой между каждым 3- м рядом в горизонте.  При выполнении кладки необходимо каждый ряд вымерять уровнем по вертикали и горизонтали. Высота столба должна быть не менее 20 см над уровнем грунта и на уклонистом участке по верхнему горизонту

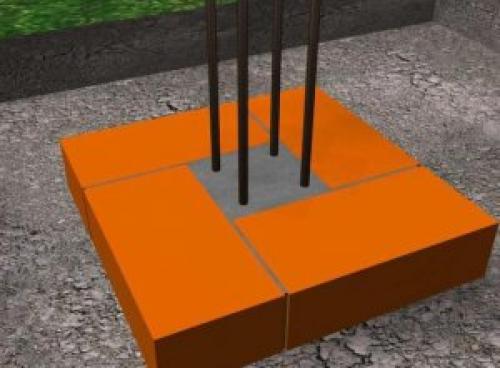

Кладку выполняют из 4 кирпичей в одном ряду, столб получается в виде квадрата с равными сторонами с пустотой внутри. Эту пустоту заполняют арматурой и заливают бетоном , эта процедура значительно укрепляет конструкцию фундамента.

Гидроизоляция кирпичных столбов

Через 5 суток после завершения кладки, когда столбы выполненные из кирпича наберут крепости и высохнут, что бы создать их защиту от влаги, столбы необходимо тщательно обмазать битумной мастикой. Процесс высыхания кладки может занять и больше времени, в зависимости от погодных условий, необходимо индивидуально оценивать готовность столбов фундамента.  Дальнейшие работы с кирпичными столбами следует продолжить после полного высыхания мастики. В зависимости от погоды, за ночь она должна высохнуть.

Засыпка столбов фундамента

После полного высыхания возведенных столбов фундамента и мастики свободное пространство между столбами и грунтом необходимо засыпать гравием или шлаком, то есть засыпка непучинистыми материалами или обратная засыпка. Это необходимо для того что бы снизить влияние подвижности грунта на фундамент.

Гидроизоляция верхней части столбов фундамента и забирка

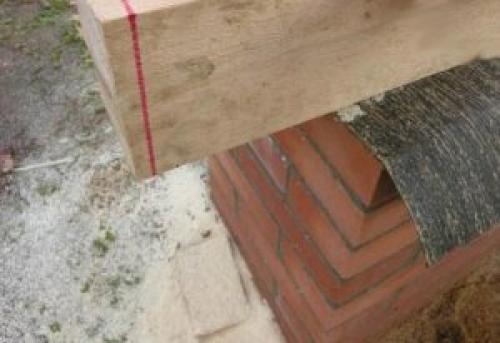

Каждый кирпичный столб фундамента необходимо изолировать рубероидом, на который уже будет укладывается мауэрлат и возводится стены. Между столбами фундамента можно возвести забирку , которая будет препятствовать проникновению холодного воздуха под пол дома, но в то же время и будет препятствовать  доступу к обратной стороне основания дома, тут снова таки необходим индивидуальный подход, в зависимости от предпочтений и удобства будущего домовладельца.

Из описанных выше этапов, можно сделать вывод, что возведение столбчатого фундамента из кирпича, интересный, достаточно простой и недолгий процесс, весьма экономичный и надежный вариант фундамента  для каркасных дачных домов и для постоянного проживания, надежных приусадебных строений.

Незаглубленный столбчатый фундамент. Столбчатое незаглублённое основание

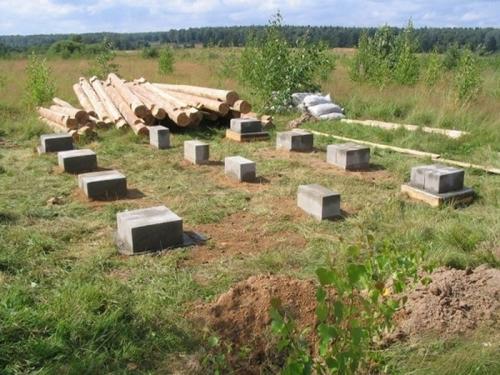

Незаглублённый фундамент столбчатого типа применяется довольно часто

Незаглублённый фундамент столбчатого типа применяется довольно часто. Он может обустраиваться на слабопучинистых и пучинистых грунтах при условии, что возводимое строение имеет небольшие габаритные размеры и вес. Что же касается скальных, крупнообломочных пород и грунтов, которым не свойственны подвижки, то такие основания могут использоваться под большим домом из бруса или брёвен.

Незаглублённый фундамент на опорах можно применять и в случае уменьшения воздействия пучения на постройку. Чтобы добиться этого, грунт под опорами нужно заменить песчаной прослойкой.

Столбы можно делать из железобетона, бутобетона, камня, пескобетона и бетонных фундаментных блоков. Обычно используют блоки размером 0,2х0,2х0,4 м. Если вы решили использовать кирпич, то для этих целей не подходят силикатные изделия и керамический материал с низкой морозостойкостью.

Работы ведут в несколько этапов:

1. Сначала строительная площадка очищается от мусора, снимается плодородный слой, выполняется разбивка.
2. Затем под каждую опору копается яма нужного размера и глубины.
3. На дне каждой ямы обустраивается песчаная подушка.
4. После этого можно выкладывать опоры из блоков. Обычно делается два ряда по 4 блока в каждом. Для скрепления блоков используется густой цементный раствор. Открытая часть опор штукатурится.
5. На части опор, которые будут стыковаться с домом, обязательно выполняется гидроизоляция. Для этого используется битумная мастика, толь, рубероид или стеклоизол.

Важно: иногда незаглублённый фундамент делается с использованием деревянных опор. Обычно это брус из сосны или дуба диаметром 200-300 мм. Элемент пропитывается дёгтем или обрабатывается отработкой. Чтобы конструкция была максимально прочной, бревно на 100-150 мм погружается в бетонный раствор, залитый в вырытую яму.
