Столбчатый мелкозаглубленный фундамент. Плюсы и минусы

Столбчатый мелкозаглубленный фундамент. Плюсы и минусы

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве

По сути, столбчатое основание – это сетка из вертикальных опор с минимально возможным поперечным сечением. Опоры устанавливаются во всех точках здания, где сосредотачиваются максимальные нагрузки (по углам, на пересечении стен, под колоннами, простенками, несущими балками, в месте обустройства печи или камина).

Мелкозаглублённые основания столбчатого типа часто используются в частном строительстве. Они подходят для лёгких каркасных строений, деревянных построек без подвалов, которые несильно нагружают грунт. Такие конструкции простые в исполнении и относительно недорогие.

Важно: столбчатое основание идеально подходит для лёгких построек весом не больше 1 т/м³. К ним относятся каркасные дома, деревянные бани, садовые и гостевые домики, хозяйственные постройки, навесы, террасы, беседки, летние кухни и т.п.

К преимуществам таких конструкций можно отнести следующее:

1. Монтаж, проектировка и расчёт могут выполняться собственноручно без привлечения специалистов и строительной техники.
2. Такие конструкции можно использовать на любых почвах, за исключением пучинистых грунтов и территорий с высоким УГВ.
3. Столбчатые фундаменты можно применять на склонах и на участках с большим перепадом высот.
4. Для выполнения такого основания не нужно проводить выравнивание территории.
5. Скорость монтажа значительно превосходит сроки создания других оснований.
6. Не нужно обустраивать сложную и дорогую гидроизоляцию.
7. Срок службы столбчатого фундамента значительный (до 50-70 лет).
8. Расходы на обустройство всей конструкции небольшие.

Недостатков у таких конструкций хоть и немного, но они есть:

1. Мелкозаглублённый столбчатый фундамент нельзя обустраивать при возведении стен из кирпича, железобетона, природного камня. Они также не подходят для многоэтажных строений.
2. При выполнении такого фундамента не получится организовать подвальные помещения.

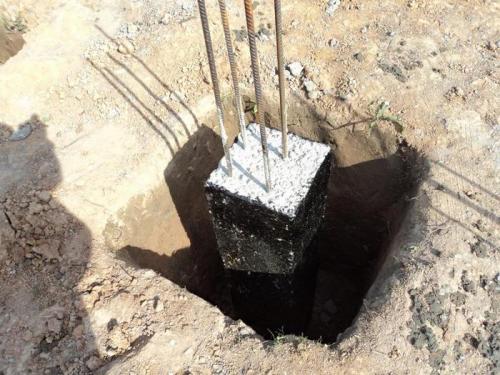

Столбчатый фундамент это. Виды столбчатого фундамента

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления

Столбчатый фундамент выполняется в разных интерпретациях с использованием различных материалов для его изготовления, применением разного диаметра для столбов и пр. Поэтому стоит рассмотреть подробнее все виды основания под каркасный дом с тем, чтобы понимать, как устраивать такое основание своими руками под выбранный тип здания.

Так, в соответствии с сечением опор, столбы фундамента могут быть круглыми, квадратными или прямоугольными.

По типу используемых материалов для возведения опор столбчатый фундамент может быть:

• Бутобетонным;
• Железобетонным;
• Кирпичным;
• Блочным;
• Комбинированный;
• Деревянный.

Столбчатый фундамент расчет. Оцениваем характер грунта

Если расчет столбчатого фундамента осуществляется своими силами, то проведение лабораторных исследований показателей грунта не предполагается. Поэтому пойдем по бюджетному пути – будем проводить оценку на глаз. Для этого на месте предполагаемого строительства дома выкапываем шурф (яму) глубиной ниже глубины промерзания грунта (ГПГ). ГПГ можно узнать в справочном пособии или в статье, о которой мы говорили в самом начале повествования. Предположим, что ГПГ составляет 1,5 м. Выкапываем шурф глубиной 1,8 м. и отбираем пробы грунта и пытаемся скатать из него небольшой шарик. Оцениваем характер грунта следующим образом:

• если шарик не скатывается, и вы визуально определили песчаный слой дна шурфа, то в зависимости от крупности песка, расчетное сопротивление грунта (далее – R) принимает значение от 2 (для очень мелкого, пылеватого) до 3 (для среднего) и 4,5 (для крупного песка)*;
• если шарик рассыпается при сдавливании, велика вероятность, что грунт – супесь (R=3)*;
• если шарик при сдавливании не рассыпается и по краям лепешки не образуются трещины, то перед нами глина (R=3-6)*;
• шарик из грунта не рассыпается при сдавливании, но по краям образуются трещины, грунт – суглинок (R=2-4)*

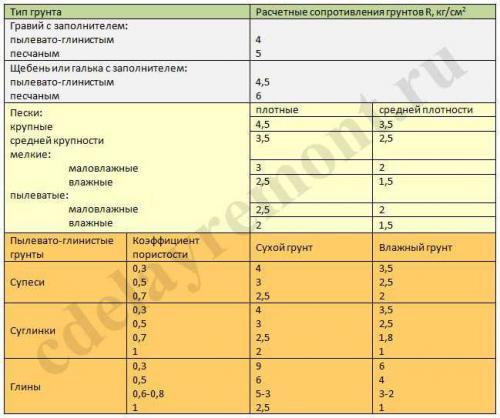

*Значение R зависит также от влажности грунта и коэффициента пористости. Ориентировочные значения расчетного сопротивления грунта представлены в таблице ниже. Следует учитывать, что представленные значения актуальны при заглублении фундамента на 1,5…2 метра. Если же вы планируете возводить мелкозаглубленный фундамент, то расчетное сопротивление грунта будет уже другим: R=0,005R0(100+h/3), где R0-табличная величина, h – глубина (см), на которую планируется закладывать фундамент.

Итак, получили значение R. Определяем параметры и количество опор-столбов.
