Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы

01.12.2021 в 08:35

Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

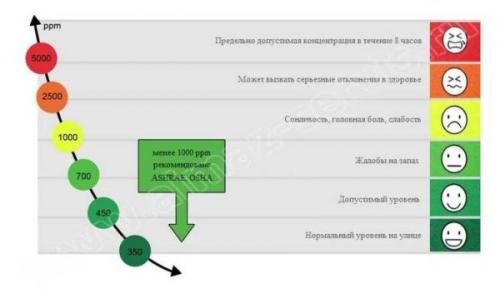

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы

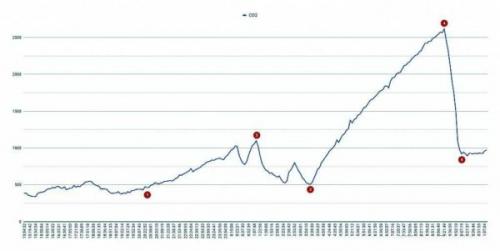

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Вентиляция в советских домах. Виды вентиляции в жилых домах

Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы 03

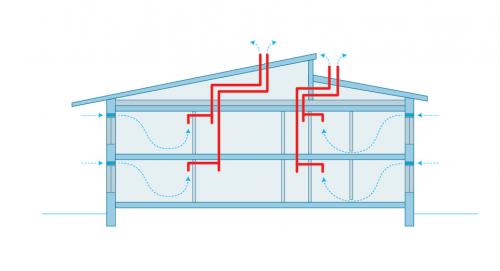

Наиболее распространена естественная вентиляция . Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели .
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока. Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах : они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие. Более эффективная система вентиляции в квартире многоэтажного дома — бризер : он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы .

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

Обустройство вентиляции в жилом помещении. Определение и серьезность проблемы 04

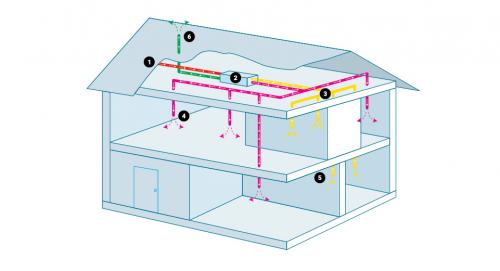

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция , в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco , который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Вентиляция в многоквартирном доме нормы. Два варианта устройства вентиляции

Система вентиляции в многоквартирном доме может быть устроена по-разному – здесь многое зависит от планировки квартир и использованных стройматериалов. Отвод воздуха может осуществляться по двум схемам. Опишем каждую из них.

Схема 1. Подведение вентиляционной шахты к чердаку, где она переходит в расположенный горизонтально короб.

Здесь герметичные воздуховоды объединяются в общий канал, возвышающийся над крышей. Весь воздух подается в горизонтальный короб, по нему он попадает в общий канал и отводится наружу. Движущаяся воздушная масса сталкивается со стенами короба, из-за чего создается область высокого давления и происходит отвод на улицу через ближайшее отверстие.

Схема 2. Вывод всех вентиляционных каналов на чердак.

Схема 2. Вывод всех вентиляционных каналов на чердак.

Вентиляция в многоквартирном доме обустраивается таким образом, что чердак работает как промежуточная камера. Вентиляционная шахта выводится через крышу.

Обратной тяги в вентиляционной системе МКД обычно не происходит. Это обусловлено малой протяженностью каналов (40 сантиметров).

Обратной тяги в вентиляционной системе МКД обычно не происходит. Это обусловлено малой протяженностью каналов (40 сантиметров).

Типовая система вентиляции многоквартирного дома работает следующим образом:

  • воздух из жилья выводится через вентиляционную решетку и направляется в соседний канал;
  • каналы-спутники соединяются в общий короб;
  • воздушные массы через единый воздуховод попадают в сборную магистраль;
  • защитные короба закрывают все вентиляционные шахты на чердаке МКД;
  • отработанный воздух попадает в атмосферу по идущему вертикально вытяжному каналу.

Источник: https://mebel-doma23.ru/stati/shema-ventilyacii-v-kvartire-kak-sdelat-dopolnitelnuyu-vytyazhku

Вентиляция в старых домах. Вентиляция домов старого фонда и ее очистка

Статья подготовлена специалистами компании "РЕВЕНСИС" - ремонт и очистка вентиляции и дымоходов, восстановление вентиляционных систем исторических зданий. Сайт revensys.ru.Вентиляционная система многоэтажного дома очень важна для

Статья подготовлена специалистами компании "РЕВЕНСИС" - ремонт и очистка вентиляции и дымоходов, восстановление вентиляционных систем исторических зданий. Сайт revensys.ru .

Вентиляционная система многоэтажного дома очень важна для качества жизни его обитателей. От эффективности вентиляции зависит здоровье, чистота воздуха и соответственно чистота самого помещения.

К сожалению, на сегодняшний день не многие коммунальные службы уделяют должное внимание очистке вентиляционных домов старого фонда и тем самым подвергают жителей опасности. Со временем вентиляционные системы могут забиваться пылью, опавшим листьями, пухом, мелкими грызунами, что негативно сказывается на их работоспособности.

Первыми признаками того, что возникли проблемы с правильным функционированием вентиляционных систем являются появление плесени на полах и стенах, специфически запах при входе в квартиру, запотевшие окна. Если вы стали замечать, что в квартиру просачивается запах приготовленной еды от соседей, это тоже является тревожным симптомом и говорит о том, что к квартире отсутствует приток свежего воздуха, вентиляция закупорена и срочно необходимо прочистить ее.

Вентиляционная проблема старых домов состоит в том, что при их постройке в те года еще не использовались новые технологии, к каждой квартире отдельно подводились вентиляционные ответвления, которые соединялись в одном общем пункте, обслуживающем весь подъезд.

Также стало известно, почему качество вентиляции в старых домах усугубилось еще больше. Это произошло из-за того, что в старых домах многие жители решили осовременивать свое жилье и дополнять новые технологии, которые в этом случае были совершенно не предусмотрены. Например, замена деревянных окон на пластиковые, влечет за собой отсутствие множества щелей, соответственно мешает притоку свежего воздуха с улицы. Плюс при неправильной установке вытяжки для плиты, или для ванной, разрушаются вентиляционные короба старого формата, а вывод делается напрямую в общий стояк, что приводит к быстрому его загрязнению. Все непрофессиональные вмешательства в вентиляционные каналы, шахты и пр. приводят к нестабильной работе воздухоотводов.

Что предпринять для устранения проблемы

Если вам стало известно, что причиной отсутствия вентиляции в вашем доме стало не засорение воздухоотвода, необходимо проверить есть ли тяга в решетках вентиляции. Обычно это действие осуществляют специализированные службы, которые два раза в год должны приходить с проверкой, но если таковые вас не навестили это можно сделать самостоятельно. Для этого нужно поднести зажженную спичку к окошку с решеткой, если она затухнет значит воздух в вентиляции циркулирует. Есть еще один способ: лист бумаги нужно поднести к вентиляционной решетке, если он прилипнет к ней, значит воздух его притягивает, соответственно тяга есть. В случае отсутствия тяги, необходимо обращаться в коммунальные службы, которые прочистят воздуховод либо произведут его реконструкцию.

Как производится очистка вентиляции?

После профессионального проведения диагностики, специалистами используется уникальная система прочистки вентиляции. Такие работы проводят с особой осторожностью, ведь собравшаяся пыль в шахтах старых домов может быть даже взрывоопасной. Работники спецслужбы тщательно очистят старую шахту, извлекут весь мусор, грязь и прочие ненужности, если остатки загрязнений твердые, их осторожно устранят методом скола, стараясь не повредить стенки шахты.

Существует несколько методов, которые применяются при прочистке воздуховодов: с помощью вакуумной установки, пропаривания, пневматического оборудования, химических реактивов, содержащих кислоту.

Чтобы контролировать процесс очистки вентиляционной шахты, специалисты используют видео оборудование. После проведения очистительных работ приборы и устройства, которые использовались для процесса, очищают горячей водой с добавлением соды, также используется негорючий растворитель и нейтрализатор.

Современные системы вентиляции имеют разборные элементы, что позволяет не проделывать отверстия в стенах здания, не тревожа тем самым жильцов. Со старыми вентиляционными системами такой номер, конечно же, не пройдет.

После качественного очищения вентиляционной шахты, все жители дома должны получить рекомендации по дальнейшей эксплуатации воздуховодов, во избежание повторения загрязнений. От ее правильной эксплуатации и качества ухода зависит срок службы и надежность системы.

Вентиляционные шахты в жилых домах. Порядок работы вентиляции на примере типового проекта

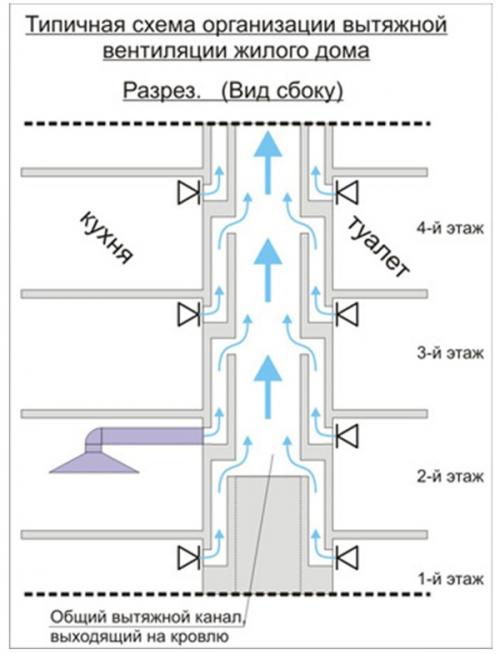

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Вентиляционные шахты в жилых домах. Порядок работы вентиляции на примере типового проекта

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

  • установка герметичных пластиковых окон;
  • межкомнатные двери с уплотнителем;
  • монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Приточная вентиляция в многоквартирном доме. Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

  • обеспечивать проникновение чистого воздуха в квартиры;
  • вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
  • регулировать влажность в жилых и подсобных помещениях.

Приточная вентиляция в многоквартирном доме. Назначение общедомовой вентиляции

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и вытяжкой;
  • с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

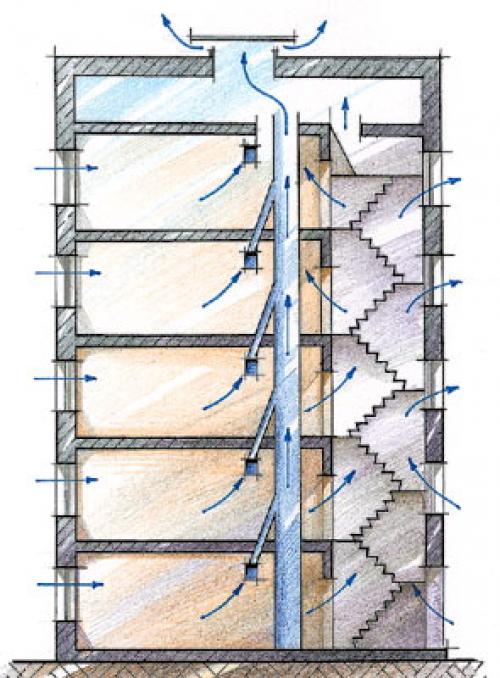

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к  вентиляционным решёткам , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Приточная вентиляция в многоквартирном доме. Назначение общедомовой вентиляции

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
  • монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

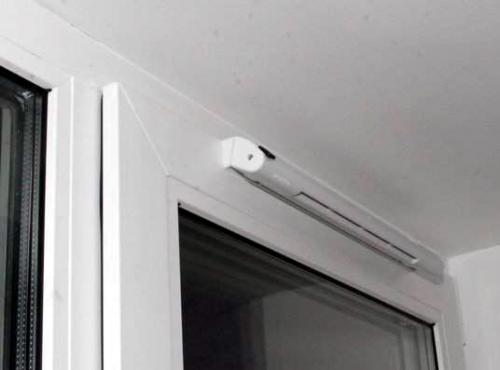

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Приточная вентиляция в многоквартирном доме. Назначение общедомовой вентиляции

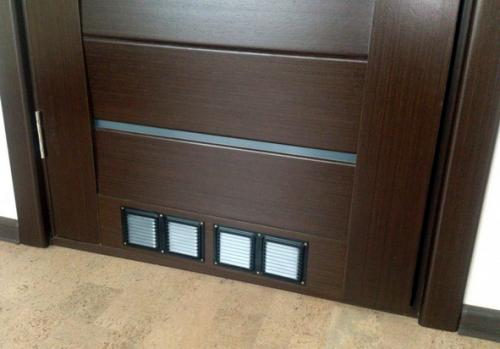

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.
