Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ

22.03.2020 в 22:54

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ

Все работы буду проводить на своем импровизированном верстаке:)

Изготовление лавочки своими руками начну со сборки спинки. Для это вырезаю болгаркой по два элемента.

Делаю шаблон для сварки спинки. Повторюсь — угол наклона выбирал на глаз. Как видите ничего сложного — просто прирезал два бруска и соединил их саморезом.

По изготовленному шаблону прирезаю сочленения будущей спинки и свариваю.

Вуаля..

При помощи струбцины и угольника начинаю приваривать ножки.

И получаю вот такой результат.

Усиливаю боковые элементы перемычкой и нижнем основанием, который делаю с выступом, чтобы у скамьи был упор.

На ровной поверхности выставляю изготовленные элементы и соединяю их в одно целое. Ровняю их как по горизонтали, так и по вертикали.

После того, как первая перемычка соединила боковушки добавляю остальные и уже начинает просматриваться каркас будущей лавочки.

Усиливаю каркас еще двумя перемычками и отрезаю верхние уши (нарукожопил изначально с размером)

Выставляю доски так, чтобы края выпирали на 100 мм с каждого края.

Затем отрезаю доски и сверлом ∅4 мм сверлю отверстия прямо в доске и металле. Затем зенкую их сверлом ∅8 мм под лавочные болты.

Важно

После того, как все элементы подогнаны — я на каждой из досок ставлю нумерацию карандашиком и разбираю скамейку.

Далее  остов лавочки шкурил наждачной бумагой и покрасил его алкидной краской. Доски изначально хотел пройти морилкой, но потом передумал и вскрыл лаком, чтобы сохранить естественную текстуру дерева.

Провожу финальную сборку и вот результат —  лавочка из профильной трубы своими руками готова !

Спасибо за просмотр, удачи вам в ваших начинаниях!

Лавочка из профильной трубы на кладбище. Описание и размеры

Простейшая металлическая лавочка для дачи представляет собой две опоры и сиденье. Для большего комфорта отдыхающих предусматривается спинка.

Тематический материал :

  • Скамейки из дерева своими руками
  • Мебель своими руками для сада

Скамейки, изготовленные из железа без использования других материалов (древесины, пластика и др.) относятся к категории антивандальных.

Однако устанавливать такую мебель во дворе дома нерационально. Ведь у металла в десятки раз большая теплопроводность, сидеть на нем неудобно и даже вредно для здоровья. Поэтому дачную скамейку лучше строить по формуле: металлический каркас + деревянное сиденье со спинкой.

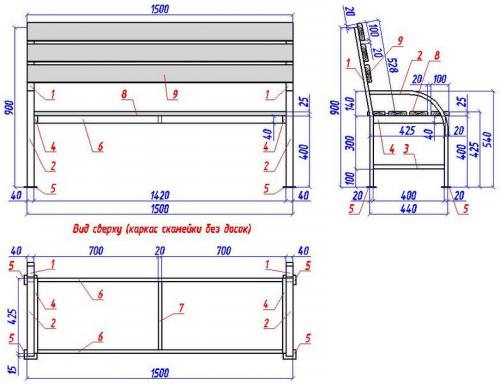

Схема скамейки из профильной трубы сечением 25х30 мм и деревянного бруса 60х30 мм.

Размеры лавочки подбирают индивидуально. Но есть несколько правил, которые желательно учитывать:

  1. Длина скамейки определяется из расчета 0,6 м на одного человека.
  2. Ширина – минимум 30 см.
  3. Высота спинки – от 30 см.
  4. Угол между сиденьем и спинкой – от 105° до 120°.
  5. Высота скамьи определяется по длине большеберцовой кости (до подколенной ямки). Обычно это 38-45 см.

Если лавочка выше 45 см, то ноги свисают, когда ниже 30 см – колени согнуты под острым углом, что затрудняет кровообращение и проявляется в виде дискомфортного ощущения затекших ног. Еще один нюанс, требующий внимания при проектировании, взаимное расположение спинки и сиденья. Если угол между ними приближается к прямому, то сидеть придется, как будто проглочен лом. С физиологической точки зрения, это полезно для позвоночника… Но неудобно.

Скамейка из профиля чертеж. Скамейки, оградки, лавочки из профильной трубы своими руками. Чертежи, фото, как сделать.

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ

Профильная труба ― востребованный стройматериал из углеродистой стали с полой структурой и сечением в форме овала, многоугольника, квадрата или прямоугольника. Преимущества металлопроката ― малый вес, простота монтажа, невысокая стоимость.

Изделия из профильной трубы

Для работы с материалом нужны: болгарка, дрель, сварочный аппарат, напильник, трубогиб для трубы, ножовка, молоток, метр, плоскогубцы. Для защиты от влаги и образования ржавчины, профиль обрабатывается антикоррозийными составами. При использовании в конструкциях древесины нужна морилка и лак для защиты материала от грибков, плесени, механических повреждений.

Простая скамейка из профильной трубы своими руками

Вам понадобятся:

  • Профиль― длиной 8 метров с сечением 25 на 25 мм.
  • Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
  • Крепёж ― болты с гайками ― 24 шт.

Помогут лучше познакомиться с процессом изготовления конструкций чертежи для скамейки из профильной трубы. Традиционно скамейки изготавливаются из металлического каркаса. Сиденье и спинка делаются из дерева.

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ 01

Каркас

  • Труба длиной 1,55 м на перекладину между опорами.
  • Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
  • Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
  • Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
  • Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ 02

Сборка

Сначала соединяют перекладину, идущую поперек, и пару отрезков длиной по 35 см. Перекладина устанавливается по центру отрезков, строго перпендикулярно последним. Теперь понадобится сварочный аппарат для присоединения к конструкции пары гнутых отрезков длиной по 78 см. Чтобы сварить элементы правильно, делайте это на участке сгиба профиля. Затем к каркасу приваривают передние элементы опор. Соединение располагается на расстоянии девяти сантиметров от основания сиденья. Для усиления конструкции передние опоры соединяют отдельной трубой, выполняющей роль перекладины. Затем между опорами приваривают гнутые дуги и закрепляют их на ножках. Места сварки шлифуют. Металлические детали грунтуют и покрывают ЛКМ. Дерево обрабатывают морилкой и лаком. Доски крепят к металлическому каркасу на болты.

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ 03

Лавочка своими руками

Для изготовления самой простой конструкции понадобятся:

  • Профильная труба для каркаса ― лучше выбрать прямоугольное или квадратное сечение, 30 на 30,мм, длиной одиннадцать метров. Понадобится пара отрезков по 2,3 м, шесть по 0,6 м, шесть по 0,45 м.
  • Деревянная доска толщиной 35 см (на сидение). Понадобится восемь прямоугольной формы брусков шириной 6 см.
  • Метизы ― болты и гайки 24 шт.

Конструкция изготавливается по такой же технологии, что и скамья.

Оградки на могилу из профильной трубы

Размеры конструкции определяются параметрами участка. Традиционно он имеет площадь 2 х3 м. Основание можно сделать из трубы квадратного сечения (размер 2,5х2,5; 3х3; 4х4 см), секции каркаса изготовить из металлопроката (2х2; 2,5х2,5 см). Понадобится также труба на калитку и декоративные элементы.

Для изготовления столбов нарезают отрезки длиной 1 м. На верхние торцы приваривают пластины 10х10 см. Опоры вкапывают в грунт на глубину 40 см и заливают бетоном. Для верхнего и нижнего пояса секций нужны два отрезка трубы длиной 1 м. Для изготовления каркасных стоек используйте профиль 40-50 см. С помощью сварки детали соединяются между собой. Получившуюся конструкцию крепят к опорным столбам. Для монтажа калитки на оградку приваривают петли. Затем вешают дверцу. Готовое изделие покрывают антикоррозийной пропиткой и красят эмалью.

Беседка из профильной трубы

Для изготовления конструкции понадобится чертеж и список материалов. Каркас может быть квадратным, прямоугольным, восьмигранным, шестиугольным, круглым. Традиционно его собирают отдельными секциями с помощью сварочного аппарата. При установке конструкции вертикальные опоры заглубляются в грунт и бетонируются. Затем к стоякам крепится остальные части сооружения. Настилают деревянный пол или покрывают поверхность тротуарной плиткой. Секции каркаса соединяют между собой с помощью сварки или на болты, если требуется изготовление сборно-разборной конструкции. Сверху крепится лёгкая кровля.

Скамейка своими руками из профильной трубы. Лавочка из профильной трубы — фото и последовательность работ 04

Пошаговая работа скамейки из профильной трубы. Преимущества профильной трубы для садовой мебели

Металлический профиль — дешевый, общедоступный и удобный в работе материал, из него можно изготовить разнообразные элементы садового интерьера. Низкая стоимость — первое преимущество, благодаря которому выбирают профиль в качестве основы для изготовления скамеек и столиков.

Пошаговая работа скамейки из профильной трубы. Преимущества профильной трубы для садовой мебели

Универсальность и легкость в обработке — второе достоинство профилированных труб: их можно легко резать, гнуть, варить, даже если исполнитель обладает начальными навыками работы с электроинструментом. Имея под рукой качественное оборудование и точные расчеты необходимого количества материала, можно справиться с работой за считанные часы.

Есть и другие преимущества профильной трубы:

  • устойчивость к влаге и перепадам температур;
  • стойкость к механическим нагрузкам;
  • неприхотливость в уходе.

Металл, из которого изготавливаются профильные трубы — легированная сталь, которая может быть оцинкованной или иметь специальный защитный полимерный слой. Оба покрытия обеспечивают металлу защиту от коррозии и окисления. Но на практике большинство мастеров использует дополнительно специальные составы и грунтовки, защищающие от внешних воздействий.

Стойкость к нагрузкам, высоким и низким температурам обеспечивает готовой садово-парковой мебели из трубного профиля практически пожизненную эксплуатацию. Срок службы изделий может насчитывать десятилетия, при условии правильно подобранной площади сечения и толщины изделий.

Обратите внимание! Чтобы изготовить своими руками лавки, скамейки, столики и другие предметы для сада рекомендуется использовать профиль толщиной не менее 1,5 мм, а в идеале — 2-3 мм. Толстые стенки труб облегчают сварку, а также позволяют изделию дольше противостоять разрушительным процессам.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Итак, как сделать скамейку своими руками — вопрос, который часто встречается. Сейчас мы будем расписывать каждое движение по шагам, чтобы было более понятно, как делать:

Первым делом потребуется совершить распил на разные элементы. Основа всей конструкции — 6 планок, размером 1500х140. Для спинки 2 ножки на 720х140. 2 передних опорных конструкций размером 360х140. 4 брусьев под закрепление 520х70 и 1 дерево под каркас размером 120х140

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Теперь требуется отшлифовать всё и дать впитать антисептик. После чего дать полностью высохнуть. После требуется отметить высоту в 40 сантиметров. Требуется начинать с середины самых длинных ножек, которые держат спинку. Затем делается срез под углом около двадцати градусов.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Углы требуется спилить и отшлифовать с обеих частей. Так спинка приобретает форму наклонной. Но помните, что все срезы должны делаться одинаково, иначе лавка будет в прямом смысле перекошенной.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Начинаем сборку ножек. Между ними должно быть расстояние в 28 сантиметров. спереди и сзади деревянные пары для опоры требуется укрепить при помощи готовых брусов и саморезов. Нижняя часть соединяется брусом на пятьдесят см. Затем выполняется обвязка сверху и снизу.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Для защиты от коррозии требуется просверлить дырки и немного углубить саморезы и шурупы в дерево.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

После этого на каркас лавочки с промежутками от одного до двух сантиметров прикручиваются планки. Требуется всего 3 — для сиденья одна, а также две оставшиеся для спинки. После это всё проверяется на ровность и правильность.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Между планками требуется оставлять зазоры по нескольку сантиметров, так как это улучшает воздухопровод. Спинка крепится в 20 сантиметрах от сиденья. Вторая планка крепится на расстоянии тридцати восьми сантиметров.

Выполняется нижняя обвязка лавочки, для данной цели подойдут два бруса по полтора метра.

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Скамейка со спинкой своими руками чертежи. Начинаем делать скамейку своими руками

Лавочка из профильной трубы своими руками с размерами. Делаем своими руками скамью без спинки

Конструкция лавочки без спинки выглядит следующим образом: в качестве опор служат три металлических прямоугольника, соединённых между собой с помощью двух труб, образующих раму сиденья. Для конкретики ниже речь пойдёт об изготовлении скамейки со следующими параметрами: длина – 2,30, ширина – 0,60, высота – 0,45. Единица измерения – метры.

Детали лавочки. Чтобы изготовить такую скамейку из профильной трубы своими руками потребуется продукция трубного проката сечения 30×30 миллиметров. Достаточно будет 11 метров. Из этих труб нарезаются:

  1. Шесть отрезков длиной 0,6 м;
  2. Ещё 6 отрезков длиной 0,45 м.

Из этих деталей изготавливаются соответственно длинные и короткие части прямоугольных опор.

  1. Два отрезка по 2,30 м. Они служат в качестве длинных обрамлений сиденья и крепят опоры.

Далее из досок подготавливаются 8 прямоугольных брусков шириной по 6 сантиметров. Для соединения их с металлическим каркасом понадобятся болты и гайки в количестве 16 штук. Болты крепления следует выбирать со сплющенной округлой шляпкой. Так будет исключено возникновение на одежде дефектов. Как вариант болты можно утопить в деревянные брусья, однако от этого в местах крепежа древесина станет более уязвимой к негативному воздействию влаги.

Лавочка из профильной трубы своими руками с размерами. Делаем своими руками скамью без спинки

При помощи сварки можно монтировать только конструкцию из стальных труб

Последовательность действий . Лавочка из профильной трубы собирается своими руками без особых сложностей. Сначала свариваются три прямоугольника-опоры, после чего к ним в свою очередь привариваются две направляющие. Если в качестве таковых  используются дюралюминиевые трубы, то их крепление выполняется исключительно с помощью болтов и шурупов: материал не выдержит сварку.

Выполняя вышеуказанные действия, необходимо помнить, что:

  • короткий отрезок любой прямоугольной опоры размещается вертикально, а длинный – горизонтально;
  • углы опор должны быть равны 90 градусам. Этот момент необходимо контролировать во время сварки;
  • ширина лавочки, равно как и длина могут отличаться от указанных в чертеже размеров. Если длина будет изменена в большую сторону, количество опор придётся увеличить;
  • сварив опоры, все швы необходимо зачистить с помощью шлифмашины, после чего загрунтовать;
  • после того, как опоры будут соединены трубами обрамления, для прикрепления к ним деревянных брусьев симметрично высверливаются на каждой из них по 8 отверстий;
  • каркас скамейки из профильной трубы покрывается антикоррозионной краской;
  • доски для сидений предварительно пропитываются морилкой или лакируются;
  • прикреплять к каркасу доски сиденья следует в последнюю очередь.

Полезно знать ! Вместо досок можно использовать прямоугольные профильные трубы. В таком случае их просто приваривают  к каркасу, после чего вся созданная конструкция покрывается краской.

Лавочка из профильной трубы своими руками с размерами. Делаем своими руками скамью без спинки

Более эстетичный вид будет иметь скамейка из полированных труб

Чтобы придать лавочкам, полностью изготовленным из металла, эстетичность, железные рейки можно поместить в раму из такого же материала. Она скроет острые торцы. Потребуется на это всего 1,20 метра трубы. Такую лавочку можно размещать автономно – в саду или в парке, однако в дождь её рекомендуется помещать под навес или укрывать плёнкой.
