Электричество в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Электричество в деревянном доме своими руками. Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

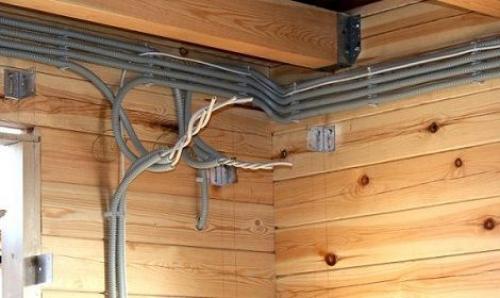

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Скрытая проводка в деревянном доме своими руками. Основные требования к электропроводке в деревянном

Прежде всего необходимо предупредить домашних мастеров, которые считают, что если они могут починить розетку или выключатель в квартире, знают, как отличить ноль от фазы с помощью обычного индикатора, то могут смело браться за самостоятельный монтаж электропроводки и в загородном деревянном доме. Не все так просто – деревянное строение отличается повышенной пожароопасностью, и требования к прокладке силовых кабелей здесь совершенно иные.

Неудовлетворительное состояние электропроводки — наиболее частая причина пожаров

Безрадостная статистика показывает, что подавляющее число случающихся пожаров в деревянных зданиях напрямую связаны с нарушениями монтажа и эксплуатации электрических приборов или проводки. По большому счету , браться за самостоятельную прокладку электрических линий вообще не следует – это удел квалифицированных специалистов. Однако, знать основные правила необходимо любому владельцу деревянного жилья, хотя бы для того, чтобы оценить уже имеющиеся кабельные разводки или проконтролировать работу вызванных электриков, так как вполне можно нарваться на «халтурщиков», выполняющих работу по принципу «ничего страшного, и так сойдет ».

Итак, какие основные требования должны предъявляться к электропроводке в деревянном строении:

• Должна быть полностью исключена или до предела минимизирована вероятность возгорания кабеля с передачей открытого огня на деревянную конструкцию здания в случае короткого замыкания.
• Физико-технические и эксплуатационные характеристики используемых проводов и электроарматуры должны с достаточным запасом соответствовать суммарной потребляемой мощности на каждом конкретном участке проводки с учётом пиковых нагрузок. Недопустимы любые проявления нагревания кабелей или клеммных соединений.
• Состояние проводки должно полностью исключать риски поражения людей или домашних животных электрическим током.

Проблема эстетичности в условиях деревянного строения должна уйти на второй план. Существует немало приемлемых способов решить и этот вопрос (об этом будет рассказано ниже). Но никогда нельзя добиваться улучшения интерьерного оформления помещений за счет даже незначительного снижения уровня безопасности – это чревато катастрофическими последствиями.

Сложность самостоятельной работы по прокладке электропроводки в деревянном доме еще и в том, что нет единого регламентирующего документа. Опытные мастера с большим стажем работы знают основные требования к ней и технологические приемы по их реализации. Самому же подобрать нужную информацию, разбросанную но СНиПам , ГОСТам и ПУЭ (правила устройства электроустановок), не так просто , и она, зачастую , носит слишком специализированный характер, понятный лишь человеку с профильным образованием.

Основная задача данной публикации – дать владельцам деревянных домов основные представления о способах монтажа электропроводки. В качестве инструкции как сделать проводку в деревянном доме, адресованной неподготовленному человеку,  для полностью самостоятельного проведения электротехнических работ,  ее рассматривать не следует.

Проводка в деревянном доме под гипсокартон. Как установить в деревянном доме проводку под гипсокартоном

Монтировать электропроводку под гипсокартоном в деревянном доме проще с помощью медной трубы — ее легче гнуть и присоединять к распределительным, распаечным и монтажным коробкам. Но выбор такого материала значительно увеличивает стоимость электрической внутридомовой сети. Поэтому обычно выбирают стальные трубы, хотя их применение увеличивает продолжительность работ.

Диаметр каждой трубы подбирают так, чтобы суммарное сечение проходящих в ней кабелей и проводов (с учетом всех оболочек) было не более 40% от ее просвета.

Еще до монтажа обрешетки для гипсокартона надо провести трассировку кабельных линий.

Оптимальной считается та, которая имеет минимальное количество углов и поворотов. Трубы и короба по нормам ПУЭ нужны и для того, чтобы хозяин дома (или электрик) мог проводить замену проводки без разборки перегородок, облицовки стен и перекрытий.

Для уменьшения количества поворотов в одной линии используют протяжные распаечные коробки из металла. Они должны быть установлены в местах, обеспечивающих свободный доступ к ним, чтобы не только иметь возможность заменить проводку, но и периодически измерять величину сопротивления оболочек проводов.

Все трубы и металлические коробки (в том числе монтажные для розеток и выключателей) должны иметь надежное механическое соединение между собой. Для медных труб разрешены вальцовые соединения, для стальных — резьбовые. Хотя более надежными считаются пайка или сварка соответственно.

После этого необходимо всю металлическую конструкцию из труб и коробок с помощью проводников подсоединить к зажимам на шине заземления. И провести измерения, чтобы убедиться в непрерывности этой части электрической цепи.

Перед тем как протягивать кабели и провода в трубах, замеряют сопротивление изоляции. Затем в отверстия каждой трубы вставляют пластиковые вкладыши, чтобы не повредить оболочку кабелей и проводов. И с помощью троса осуществляют их протяжку.

После прокладки каждой цепи измерения величины сопротивления изоляции повторяют, чтобы убедиться в ее целостности.

И только после этого приступают к монтажу каркаса и гипсокартона.

Так выглядит прокладка современной электропроводки в деревянном доме под гипсокартон, если ее выполнять в соответствии с требованиями ПУЭ.

Замена проводки в деревянном доме. №4. Создание схемы электропроводки

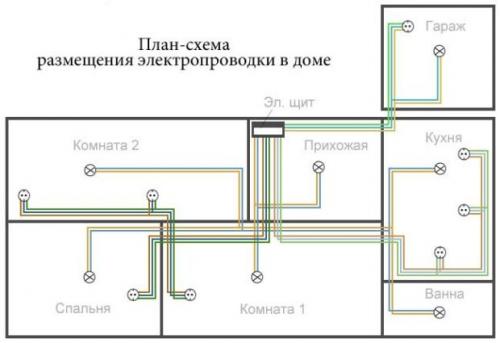

Монтаж электропроводки в деревянном доме начинается с создания схемы, которая согласовывается с Госэнергонадзором. На ней необходимо указать места, где будут расположены все розетки, выключатели, а также щиток и счетчик . На схеме показывают и места будущего расположения кабеля с указанием расстояния от пола, потолка, оконных и дверных проемов. За основу лучше взять план дома, где указаны точные параметры всех комнат.

Чтобы правильно составить схему, руководствуйтесь такими правилами:

• заранее необходимо продумать расположение крупной бытовой техники, а также схему освещения. Это избавит от проблем с удлинителями в будущем;
• определить максимальную мощность приборов;
• сформировать группы подключения. Правила диктуют предусматривать в каждую комнату по две ветви проводки: одна – для розеток, вторая – для освещения. В отдельную группу выделяют каждый мощный прибор (стиральная машинка, бойлер и т.д.) – для них необходимо прокладывать отдельный кабель. Освещение придомовой территории – это еще одна группа, но часто ее подключают к отдельному автоматическому выключателю, чтобы иметь возможность включить освещение, когда никого нет дома. Для каждой группы считаются максимальную нагрузку;
• розетки могут быть расположены на любой высоте. Главное, чтобы ими было удобно пользоваться, поэтому продумайте тип и количество электроприборов;
• выключатели, как правило, располагают на высоте 80 или 150 см. Желательно, чтобы все ни были на одной высоте;

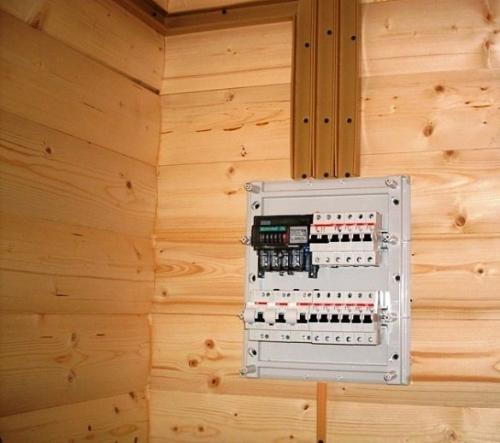

• распределительный щиток монтируют на высоте 150 см, чтобы маленькие дети к нему не добрались;
• проводка может проходить только вертикально и горизонтально, поворачивать под прямым углом.

Проводка в деревянном доме под штукатуркой. Как проложить кабель в деревянном доме.

Рассмотрим все эти способы прокладки проводов в деревянном доме. Если в первом случае электропроводка оказывается на виду, что влияет на скорость обнаружения нештатной ситуации (перегрева кабеля и т.п.), то во втором варианте она скрыта за облицовкой или в деревянном массиве. Соответственно, что происходит с кабелем — непонятно. Отсюда страхи и сомнения застройщика: «А вдруг что-то случится с электропроводкой? Загорится она или нет?».

Практика показывает, что «слабым» местом в электросети является не сам кабель (не рассматриваем случаи грубейшего нарушения монтажа, использование кабеля с заниженным сечением, на который «повесили» большую нагрузку, «скрутки» на изоленте на трассе, чтобы срастить кабель), а места соединений — распаечные коробки, выводы для подключения потребителей, т.е. розетки, выключатели и т.д.

Современные силовые кабели, с аббревиатурой ВВГнг и пр., не поддерживают горение.

Постоянно ведутся споры, где безопаснее вести кабель — снаружи или внутри стен, допустима ли открытая проводка в деревянном доме. Есть мнение, что если проложить проводку по стене, это даст нам время увидеть и среагировать на аварийную ситуацию и принять правильное решение, как действовать дальше. Тушить пожар или эвакуироваться.

Проще говоря, почувствовать запах дыма сразу, а не потом, когда пламя уже перекинется на элементы конструкции. Если электропроводка смонтированна в стене, даже в стальной трубе, то от пожара это тоже может не спасти.

Semik ( Пользователь FORUMHOUSE):

Могу сослаться на свой опыт работы пожарным и опыт электрика в аварийке. Стальные трубы больше нужны для механической защиты проводки от «дурака», зубов крыс, которые могут прогрызть даже металлорукав и повредить кабель. Я не раз видел, как стальная труба, с замкнувшей внутри проводкой, раскалялась докрасна. Случись такое в деревянной стене, и пожар неминуем.

По словам пользователя, первое, о чём следует подумать при монтаже электропроводки – это грамотный расчёт всех сечений кабеля и выбор электротехнического оборудования для защиты. Т.е., образно говоря, нет смысла ставить автомат защиты на 100 А на провод сечением в 0.75 кв. мм с расстоянием до потребителя в километр.

Отсюда — безопасная электрическая сеть — это сбалансированная система, где каждый элемент, начиная от автоматов защиты и заканчивая сечением и длиной кабеля, а также конечным потребителем, подобраны друг к другу. Надеяться на то, что протянув  кабель через металлическую трубу в условной деревянной стене, мы уже обезопасили себя от пожара — заблуждение. Правила прокладки кабеля в деревянном доме – вещь довольно туманная, пока мы решили лишь часть сложной задачи, о которой будет рассказано ниже.
