Одно из самых жизненно важных требований к крыше во все времена – это пожаробезопасность. Конечно, соломенные шапки и деревянная дранка уже давно позади, но и не все современные кровельные материалы могут похвастать хорошей сопротивляемостью открытого пламени. Причем часть из них достаточно всего лишь хорошо разогреть, чтобы деревянная обрешетка и кровельный настил начали тлеть.

Вот как раз с этой целью и устанавливают надежное примыкание кровли к трубе дымохода дома – создать максимально надежный барьер между накалившейся в самые холодные зимние дни сталью и малозащищенной крышей. А как выглядит эта конструкция для разного вида покрытий, мы вам покажем в деталях.

Опытные кровельщики хорошо знают, что один из самых сложных и ответственных этапов – это примыкание трубы к кровле и его устройство.

Ведь здесь срабатывают сразу несколько факторов риска:

• высокая температура трубы, которая способна разогреть до критической температуры практически любой кровельный материал, тем более деревянную обрешетку;
• технологический зазор между трубой и кровельным покрытием, который обязательно нужно полностью загерметизировать;
• шапка снега, которая всегда накапливается на любой преграде, которую встречает на своем пути вниз.

Поэтому главное требование к выполнению обхода дымохода – быть пожаробезопасным, долговечным и 100% герметичным.

Сам защитный фартук дымовой трубы выполняют двумя способами: из свинцовой или алюминиевой гибкой ленты или же стального листа со специальным покрытием.

Обшивка дымохода жестью. Обшивка дымохода профнастилом

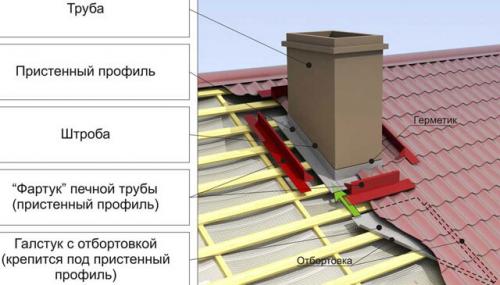

Схема установки дымохода на крыше из металлочерепицы.

Профильный лист широко применяют для отделки фасадов, кровли, а также для возведения ограждений. Обшивка дымохода профнастилом считается самой популярной благодаря хорошим характеристикам данного материала:

• простой монтаж и легкость обслуживания;
• долговечность;
• небольшой вес;
• устойчивость к перепаду температур;
• негорючесть;
• экологическая безопасность.

Профнастил представляет собой стальной лист профильного сечения. Сечение профильного листа представлено разной формы, в зависимости от сферы применения материала.

Материал чаще всего выпускается оцинкованный либо стальной, покрытый полимерной краской.

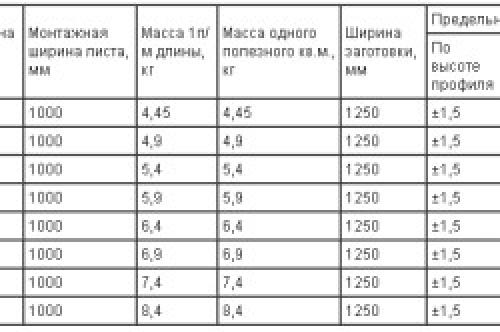

Таблица технических характеристик профнастила.

Структура данного отделочного материала представляет собой некий «сэндвич»:

• тонкий стальной прокат;
• антикоррозионное цинковое покрытие;
• хроматный слой;
• грунтовка;
• лакокрасочное покрытие.

Профнастил отличается огромным ассортиментом, так как спектр его использования достаточно обширный. Основные виды профлиста такие:

• комбинированный. Данный материал универсален, так как предназначен для различных конструкций;
• оцинкованный. Используется для кровли;
• окрашенный;
• алюминиевый. Он обладает высокой влагоустойчивостью и долговечностью;
• кровельный. Используется для покрытия крыш и облицовки фасадов;
• облицовочный. Предназначен для обшивки дымохода и защиты конструкций от разрушающего воздействия окружающей среды;

Профнастил — один из самых востребованных материалов в современном строительстве.

Отделка дымохода на втором этаже. Отделка и облицовка дымохода внутри дома

Помимо своих классических технологических функций, дымоход должен и отвечать эстетическому оформлению помещения, не нарушая при этом дизайна, особенно это касается внутренних помещений. Помните, что отделку дымохода внутри дома нужно проводить не только из соотношения красивого материала и внешнего вида, но еще помнить о пожарной и строительной норме регламента.

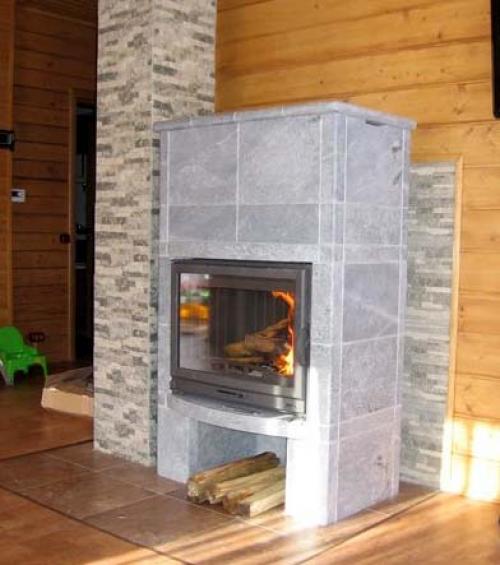

Облицовка дымохода внутри дома

Как уже выше писалось, ориентируйтесь не только на собственные дизайнерские разработки и «веяния», но и на правильность укладки того либо иного материала, в зависимости от типа канала. Ведь не для каждого дымохода подойдет красивый и увесистый камень либо плитка. Рассчитывайте вес и в целом несущие способности конструкции. К примеру, для кирпичных строений, по поводу серьезных проблем возникнуть не должно, однако металлические трубы, для которых не предусмотрен увесистый фундамент или крепление, не потерпят громоздкой обшивки. Поэтому задумайтесь, прежде чем отделать дымоход.

Традиционные методы отделки

Обшивка вашего дымохода может выполняться совершено разнообразным материалом. Но, учитывайте, что помимо самого облицовочного материала понадобиться и изготовление специального корпуса, обрешетки или короба для дымохода, в частности это касается керамических и металлических конструкций. К примеру, для жести зачастую используют легкую плитку разных фракций и габаритов, в зависимости от самих конструкций. А что касается кирпичных сооружений, то здесь, безусловно, предпочтение отдается облицовочному кирпичу, мрамору и плитке. Хотя на самом деле, ассортимент облицовочных элементов огромный. Самым традиционным за все время существования подобных конструкций, считалась классическая штукатурка, которая может выполняться для всех типов каналов, с некоторой оговоркой по приобретаемому раствору.

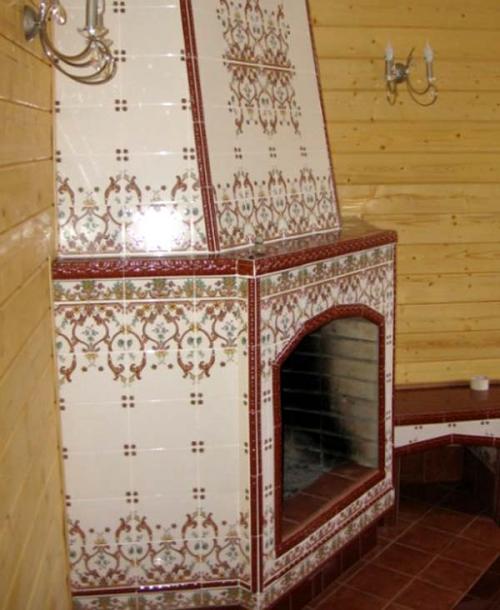

Облицовка печи и дымохода керамической плиткой

Современные методы отделки дымоходов

Облицовка дымохода внутри дома, может выполняться одним из представленных способов:

• Штукатуркой, как классической, так и вариациями венецианской или мраморной.
• Диким камнем.
• Клинкерным кирпичом.
• Облицовочным сланцем.

Как видим, выбор достаточно обширный, далее поговорим о каждом предложении отдельно.

Клинкерный кирпич и плитка

Облицовка таким способом является наиболее практичной, с точки зрения длительной эксплуатации каналов. Во время использования трубы дымохода, подобные материалы стойко переносят климатические перепады температур, воздействие осадков и тому подобное. Кроме того, благодаря высокой механической стойкости плитку можно использовать не только внутри, но даже снаружи, а именно на оголовках, под кровлей дымохода на крыше.

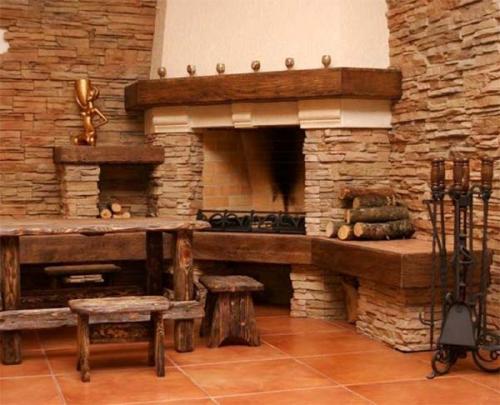

Облицовка камина и дымохода клинкерным кирпичом

Штукатурка

Штукатурка чаще применяется, ввиду своей, относительной дешевизны и не требовательности. Как правило, сочетают классические цвета, подбирая мягкие тонна, под дизайн комнаты. Кроме того, можно создавать разнообразные узоры, сочетая цветовую гамму. В доме использовать штукатурку можно без опасения, однако используя её же на улице, имейте виду особенности смеси. Не каждый раствор подходит для уличной облицовки, ввиду температурных особенностей и механического износа.

Природный облицовочный сланец

Подобный материал можно использовать без опасений даже на улице, виду своего природного происхождения подобные элементы стойко переносят все шалости погоды. Кроме того, у них хороший запас прочности в отношении механических повреждений. Отлично сочетаются на кирпичных и керамических трубах. Особое внимание уделяйте раствору либо клею, чтобы он был огнестойким и мог переносить в случае необходимости высокие перепады температур.

Облицовка диким камнем

Такой материал придает дому аристократичного вида и позволяет его владельцу выделить свое жилище из серой и однообразной массы других строений. При использовании облицовочного камня особое внимание уделяйте замазке всех швов, особенно это касается внутренней отделки. Но, зачастую дикий камень распространен, как средство облицовки именно снаружи, виду его естественного и презентабельного вида. Кроме того, порог износостойкости у таких элементов также удивляет.

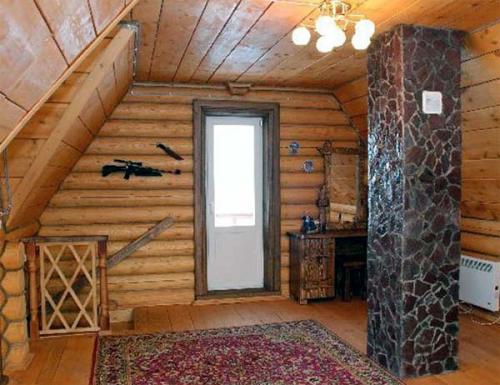

Обложенный камнем дымоход на втором этаже.

Мраморная штукатурка

Это крошка, где частицы мелких камешков замешиваются в растворе. Облицовка, таким образом, допустима только внутри зданий, так как крошка не любит воздействия холодных температур. Отлично сочетается с каминами и традиционными печами, особенно если дополнительно отделана кухонная зона из такой крошки, не говоря уже о кирпичных дымоходах.

Венецианская штукатурка

В продаже представляет собой белый порошок, который при нанесение нужно растворять в воде. По желанию можно добавлять разные цвета, отчего богатый выбор оттенков. Учитывайте, что декоративная облицовка должна выполняться на заранее подготовленное основание – штукатурку. После нанесения (используют шпатель) рекомендуется просушить феном.

Источник: https://gorizont-pro.ru/stati/otdelka-truby-dymohoda-na-kryshe-germetizaciya-kirpichnyh-dymohodov

Обход дымохода. Как обойти трубу металлочерепицей?

При монтаже металлочерепицы примыкание с трубами — самый сложный узел на кровле. От правильности выполнения зависит многое.

• При обходе трубы металлочерепицей на крыше, ширина ската которой не превышает 80 сантиметров, предстоит решить две задачи.
• В первом случае нужно перехватить воду со ската над трубой и разогнать ее в разные стороны от трубы, а также пустить воду с нижней части примыкания трубы.
• 2 задача — не пропустить влагу, которая будет спускаться по стенкам трубы в дом.
• Для решения двух задач при монтаже металлочерепицы необходимо вокруг трубы смонтировать металлический фартук, часть которого будет расположена в плоскости крыши и закреплена.
• Другая часть будет подниматься вдоль трубы на 200 миллиметров выше плоскости кровли.
• Поверх фартука монтируют планку примыкания с помощью герметика.
• После монтажа фартука часть трубы под фартуком останется в недоступности.
• Поэтому стоит проверить, чтобы гидроизоляция была тщательно заведена под боковые грани трубы и вне ее должны быть встроены водоотводящие желоба.
• Для такого монтажа необходимо сделать на задней грани трубы дополнительную обрешетку, а примыкающий к трубе лист металлочерепицы отрезать по длине таким методом, чтобы линии резов были расположены над линиями штамповки.
• Расстояние от верхней грани трубы для этих линий должно быть приблизительно 15 сантиметров.
• Обрезки листов металлочерепицы могут быть использованы для дальнейшего монтажа.
• В первую очередь стоит отметить, на боковых гранях трубы прочерчивают линии на 15 сантиметров выше верха кровельного покрытия, также необходимо подготовить нижнюю боковую правую и левую детали фартука.
• Точно сделанные детали должны подниматься на боковую грань трубы на 15 сантиметров, заходить на трубу на 20 сантиметров, боковыми частями заходить за верхний гребень волны металлочерепицы, а нижней частью доходить до низа нижней детали фартука.
• Верхняя часть фартука должна заканчиваться отбортовкой вверх.
• Герметизируют все места соединений фартука.
• В верхней части смонтируйте уплотнитель.
• Верхние листы металлочерепицы разрежьте горизонтально в нижней части штатной резкой.
• Там, где сделаны нижние штатные резки, добавьте по одному длинному листу и доведите уровень стыковки рядом со скатом.
• Поверх закрепите фартук, верхняя деталь которого должна быть зажата между трубой и монтируемыми листами.
• Чтобы предотвратить попадание воды в боковые грани трубы, под фартук закрепите жестко по периметру трубы планку примыкания и тщательно загерметизируйте зазор между боковыми гранями трубы и планкой примыкания.

Отделка трубы дымохода на крыше. Герметизация кирпичных дымоходов

После того, как выполнено гильзование кирпичного дымохода, прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.

Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.
