Правила организации вентиляции в жилых домах регламентированы положениями СНиП. Согласно этим нормативам, вентиляция в квартире должна обеспечивать бесперебойный воздухообмен не только в главных комнатах – залах и спальнях, но также и в подсобных помещениях – санузлах и кухнях.

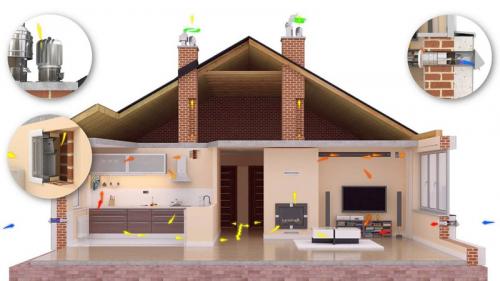

В многоквартирных жилых домах вентиляция осуществляется путем естественного приточно-вытяжного воздухообмена, т.е использованный воздух удаляется при помощи вентиляционных шахт, проходящих в толще стен. а приток свежего воздуха извне, согласно расчетам, производится через двери и окна.

Приточно-вытяжные естественные системы позволяют проветривать квартиры без использования дополнительного вентиляционного оборудования. Это удобно с точки зрения себестоимости и простоты монтажных работ, что также дает экономию электроэнергии и независимость от непредвиденных поломок оборудования.

Вытяжная-приточная вентиляция

Зачастую причина неэффективной работы вентсистем кроется не только в плохом притоке внешнего воздуха, но и в некачественном монтаже вытяжных каналов. Бывает, что вентканалы забиваются мусором, снегом и инеем, либо специально перекрываются нерадивыми сотрудниками ЖЭУ, во избежание теплопотерь в зимнее время.

Это важно! Проверить эффективность работы вашей внутридомовой вентиляции достаточно просто: следует лишь поднести к решётке зажженную зажигалку или спичку. Если огонёк активно втягивается внутрь решётки, значит с вытяжкой всё нормально, в противном случае огонь горит ровно, либо отклоняется чуть заметно.

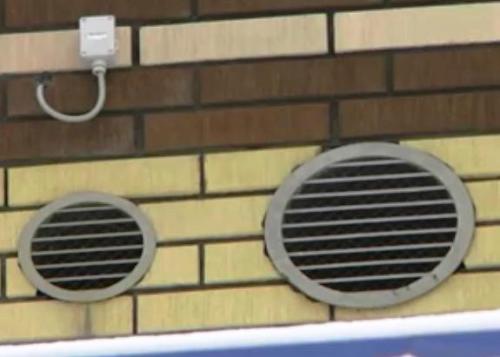

Естественная вентиляция через стену. Типы вентиляционных систем для помещений

На сегодняшний день вентиляцию через стену принято разделять на три вида в зависимости от типа циркуляции воздуха:

1. С естественной циркуляцией (самый не эффективный вид вентиляции в помещении, в особенности, если оно защищено от сквозняков металлопластиковыми окнами и дверьми);
2. Системы с отводом воздуха в принудительном режиме (в качество воздухоотвода в основном выступает специальный вентилятор);
3. Система смешанного типа.

Вентиляция через стену в частном доме либо квартире естественного типа не требует дополнительных энергетических затрат, так как является полностью автономной. В помещении данная система организована из продухов и каналов, которые имеют обязательный выход на улицу. В итоге в помещение постоянно поступает воздух, достаточную вентиляцию обеспечивают сквозные процессы.

К преимуществам такой системы вентилирования можно отнести:

1. Естественные условия среды, безвредные для человека;
2. Отсутствует необходимость подключать систему к электричеству;
3. Дешевизна в монтаже и обслуживании;

Есть у естественной вентиляции и существенный недостаток, связанный с тем, что для нормальной работы системы температура воздуха в помещении должна быть выше, чем в помещении. В ином случае тяга будет нулевой, и система будет полностью бесполезной.

Встретить естественные вентиляции в стене можно только в старых частных домах либо старых многоэтажках. В новостроях принято использовать системы с принудительной тягой. Причина этого выбора довольно проста – для нормального функционирования естественной вентиляции необходимо наличие сквозняка в помещении. В старых домах сквозняк создавался за счет щелей в окнах и дверях, новые металлопластиковые окна и двери минимизируют сквозняки и не дают системе функционировать нормально.

Источник: https://interer-stil.ru-land.com/novosti/vytyazhnaya-ventilyaciya-s-vyhodom-cherez-stenu-na-ulicu-sposoby-ventilirovaniya-krovli

Приточная вентиляция в стене. Приточный клапан в стену: советы по установке, обзор устройства и виды лучших моделей (95 фото)

Приточный клапан вентиляции в стене – это специальное устройство, обеспечивающее подачу свежего воздуха в помещение. Один из самых эффективных способов организации приточной вентиляции. Подходит как для жилых, так и нежилых помещений. Устанавливается в стену здания.

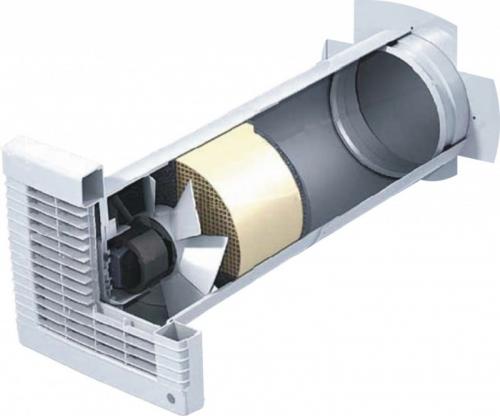

Конструкция

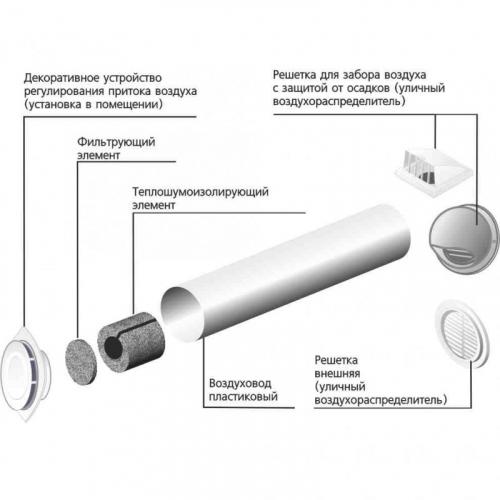

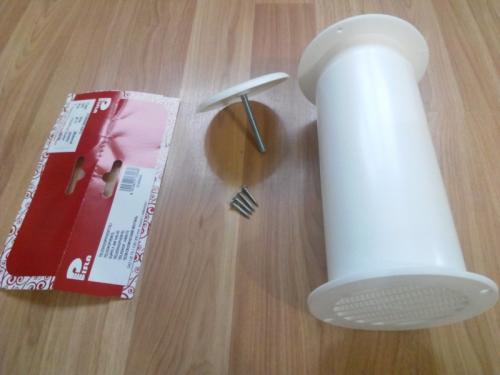

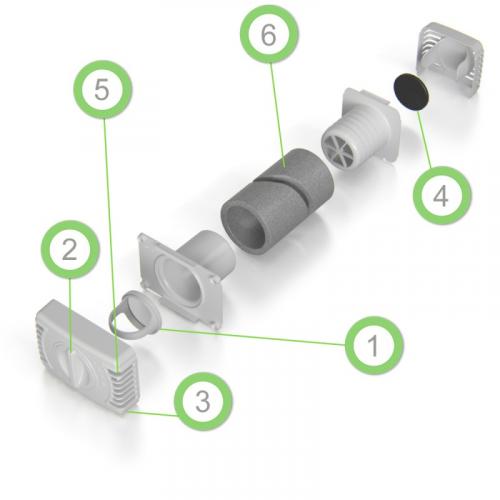

Все приточные клапаны имеют одинаковые ключевые составляющие конструкции:

• воздуховод. Канал, посредством которого воздух проходит извне в помещение. Обычно выполнен из пластика;

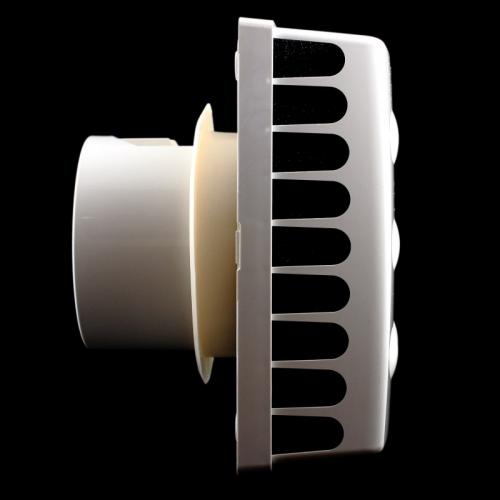

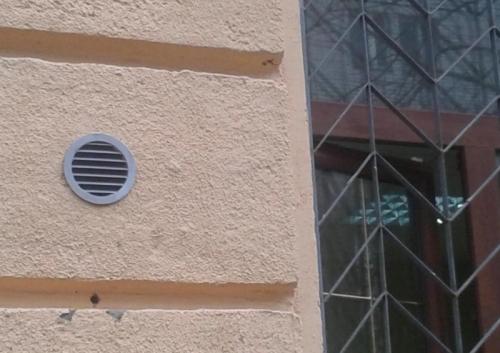

• внешняя вентиляционная решетка. Защищает воздуховод от воздействия атмосферных явлений. Может быть металлической или пластиковой;

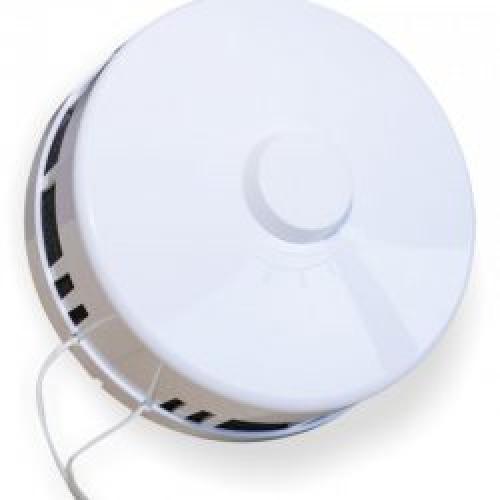

• внутренняя часть. Представлена пластиковым оголовком, как правило, продается в разобранном состоянии. Включает фильтр, очищающий и направляющий воздух в помещение.

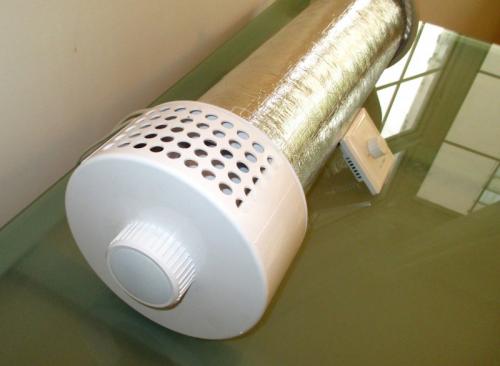

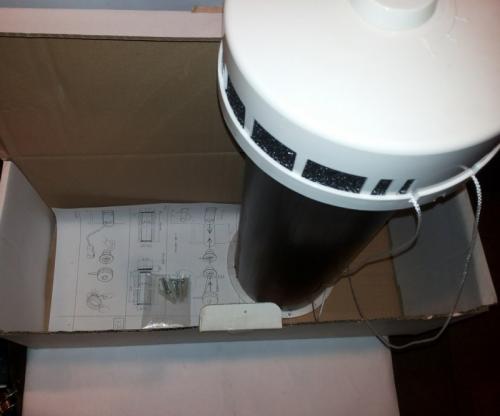

На фото приточного клапана в стену можно наглядно ознакомиться с конструкцией данного изделия, его внешним видом, разнообразием моделей и способом установки.

В конструкции имеется специальный материал для увеличения теплоизоляционных характеристик и звукоизоляции. Есть клапаны, позволяющие регулировать воздушный поток.

В их конструкции предусмотрен специальный регулятор, выходящий в помещение. Также есть модели с возможностью регулирования влажности в помещении.

В любых магазинах, где можно купить клапан приточной вентиляции, как правило, также присутствуют более сложные модели, которые могут быть оснащены дополнительными устройствами:

• вентилятор;
• рекуператор (для нагрева воздуха);
• температурный датчик;
• датчик влажности;
• пульт дистанционного управления.

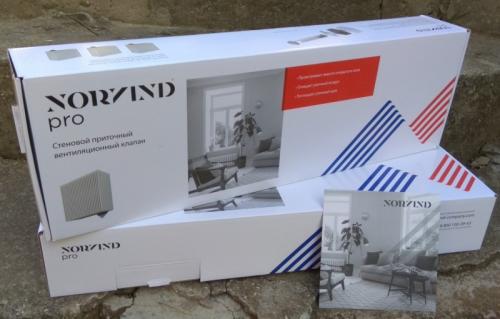

Можно приобрести качественный приточный клапан в Леруа Мерлен. Гипермаркет предлагает огромный выбор моделей клапанов, в том числе, с дополнительными функциями.

Если в вашем городе данного гипермаркета нет, найти клапан можно в магазинах, продающих оборудование для вентиляционных систем.

Преимущества и недостатки

Приточный клапан обладает рядом положительных качеств:

• ненужно постоянно открывать/закрывать окно (продлевается срок службы фурнитуры);
• низкий уровень шума;
• можно регулировать воздушный поток;
• монтаж рядом с радиатором отопления или вверху стены исключает температурные колебания в зимний период;
• устройство практически незаметно внутри помещения;
• сравнительно доступная стоимость.

Но, есть и некоторые минусы:

• нужно сделать отверстие в стене;
• в регионах с сильными морозами зимой обычный клапан не получится использовать, в помещении будет холодно. Проблему можно решить установкой клапана с рекуператором;
• ошибки в установке чреваты промерзанием стены или обмерзанием определенной части воздуховода;
• невысокая производительность устройств без вентилятора.

Особенности установки

Монтаж приточного клапана практически всех моделей может осуществляться в любом месте внешней стены. Но, рекомендуется устанавливать его в таких местах:

• под подоконником, около радиатора отопления;
• на уровне в две третьи от высоты оконного проема.

Первый вариант более предпочтителен, поскольку зимой воздух будет нагреваться радиатором. Второй вариант тоже удачный, поскольку холодный воздух будет заходить сверху. Пока он дойдет вниз, смешается с имеющимся воздухом и нагреется. В обеих вариантах клапан всегда можно спрятать за шторами, поэтому интерьер не пострадает. Но если все же остаются вопросы по скрытию клапана за шторами, то идеальным вариантом будет изучить готовую инструкцию на портале о шторах и декоре https://shtorydekor.ru/ .

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

• Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.

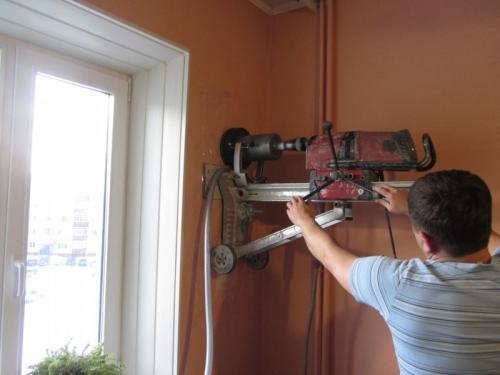

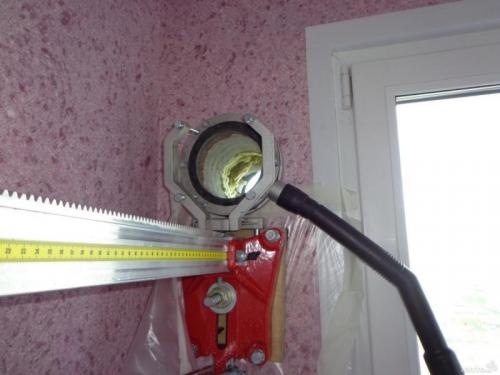

• Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
• Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
• Примерить воздуховод и разметить трубу по необходимой длине.
• Отрезать лишнюю часть трубы.
• Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.

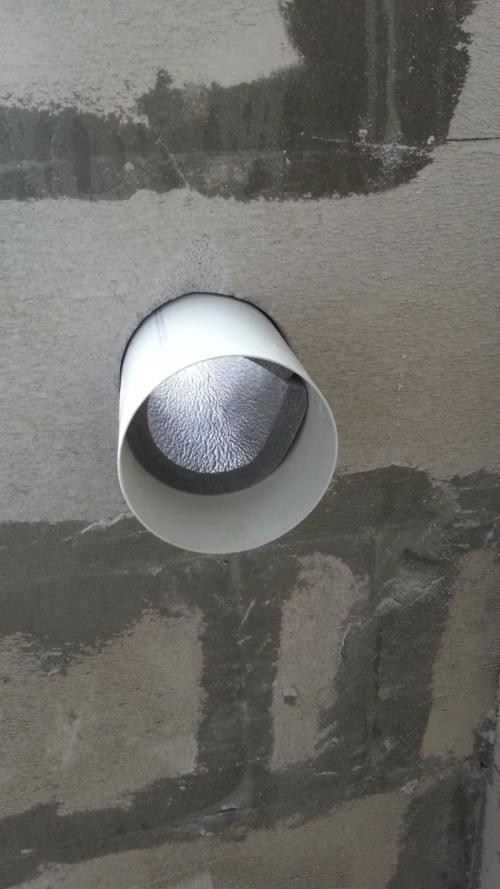

• Установить трубу в отверстие.
• Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
• Закрепить внутреннюю часть шурупами.



Обслуживание и эксплуатация

Приточный стеновой клапан нужно время от времени очищать от пыли и мелкого мусора. Фильтр и звукоизоляционный элемент также постепенно загрязняются, и нуждаются в чистке. Для обслуживания нужно демонтировать внутреннюю часть, снять фильтр и звукоизоляционную деталь. Желательно выполнять процедуру летом.



Если звукоизоляционный элемент и фильтр произведены из синтетического материала (так сделаны 99% моделей), достаточно промыть их мыльной водой. После высыхания можно выполнять обратный монтаж.



Внутреннюю поверхность воздуховода тоже нужно регулярно чистить. Лучше делать все сразу. Пока высыхает фильтр и звукоизоляционный материал, следует прочистить воздуховод. Сделать это можно пылесосом.

Кухонная вытяжка через стену на улицу. Нормы и требования к кухонным вытяжным системам

Воздуховод вентиляционной системы кухонной вытяжки имеет квадратное или круглое сечение с шириной или диаметром 130 мм. Если вытяжное оборудование устанавливают вдали от вентиляционной шахты, воздуховод в помещении монтируют при помощи гофрированной трубы, которая может быть стальной, алюминиевой или пластиковой. Чаще всего выбирают алюминий.

Важно! Гофротруба соединяет вытяжку с вентиляционной шахтой, поэтому ее диаметр не должен быть меньше воздуховода на самом агрегате.

Алюминиевая гофра имеет эстетичный внешний вид. Она дешевле, чем стальной вариант, и намного прочнее пластикового аналога.

Рекомендации по выбору вытяжки:

1. В зависимости от длины вентиляционного канала определяют необходимую мощность вентилятора. Осевой прибор, монтируемый на вытяжки низкой ценовой категории, эффективен только при подключении к короткому вентканалу через стену. Если канал будет длинным и иметь несколько поворотов, мощности такого вентилятора не хватит для выведения загрязненного воздуха наружу.
2. Тип вытяжного агрегата – проточный или рециркуляционный – выбирают в зависимости от расстояния от плиты до вентканала (или его наличия). Однако даже если вентканал далеко или отсутствует, можно установить проточный тип.
3. Требуемую мощность агрегата рассчитывают с учетом сечения гофротрубы, соединяющей вытяжку с вентиляцией.
4. Обращают внимание на шум, который будет производить устройство. Шумность вытяжной системы не должна превышать 58 дБ. Уровень шума такого оборудования, не нарушающий комфорт, – 44-46 дБ.

Цвет, дизайн и форму оборудования, а также тип управления выбирают согласно личным предпочтениям.

Помните! Эффективность вытяжки зависит не только от мощности двигателя, но и от диаметра вентканала.

Если не учесть правила выбора мощности агрегата, устройство будет потреблять много ресурсов, выдавая низкий КПД. Мощность вытяжного устройства измеряется в м³/ч. Многие уверены, что чем больше мощность у вытяжки, тем лучше, однако это мнение ошибочно.

Предназначение  агрегата – удаление ненужных запахов и примесей из воздуха, а не проветривание комнаты. Так как пропускная способность трубы диаметром 130×130 мм – 400 м³/ч, вытяжка с большей мощностью будет бесполезна.

На заметку . Когда вентилятор работает на средней или малой скорости, производительность вытяжки увеличивается.

Высота расположения вытяжки над плитой зависит от типа варочной поверхности. Нормативы СНиП для вытяжек: над газовыми плитами – 750-850 мм, над электрическими – 650-750 мм, над комбинированными (где имеются газовые и электрические конфорки) – 700-800 мм. Наклонная вытяжка монтируется на расстоянии 550-650 мм от рабочей поверхности газовой плиты, 350-450 мм – от столешницы с электроплиткой и 400-500 мм – от комбинированной варочной поверхности.

Чтобы установить вытяжку на кухне через стену, понадобится прибор с определенными характеристиками. Слишком мощная вытяжка сильно шумит, оставляя при этом часть продуктов сгорания внутри помещения

К сведению. Уровень шума в соответствии со СНиП не должен превышать 55-60 дБ.

При эксплуатации любой вытяжки каждые три года нужно проводить антикоррозийную окраску вытяжной шахты.

Как сделать вытяжную вентиляцию. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

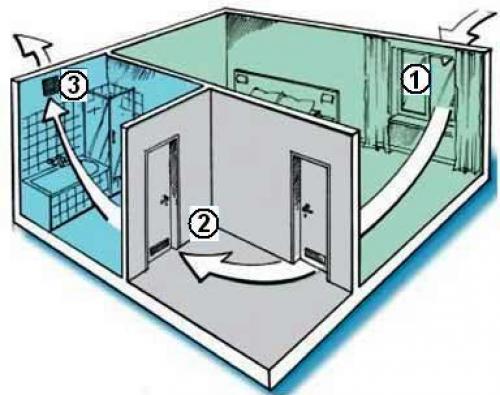

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

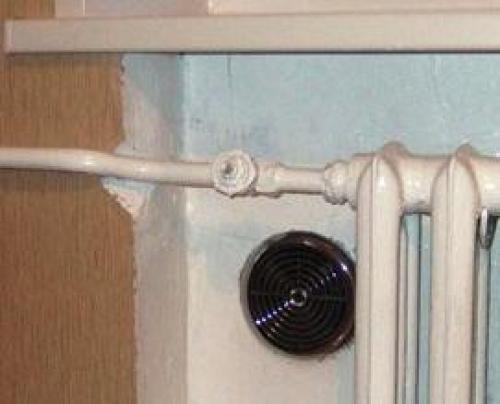

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
