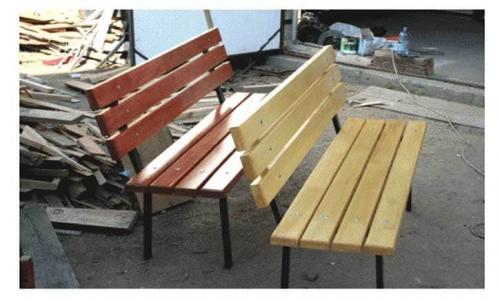

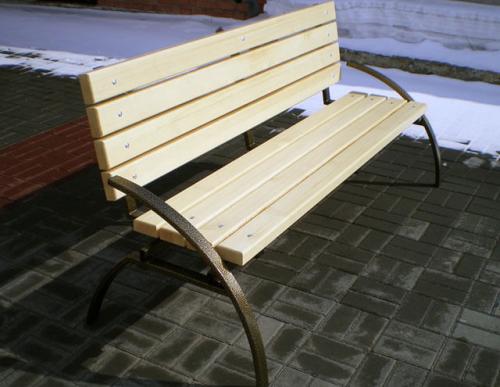

Чертеж лавки из профильной трубы. Что необходимо для изготовления лавочки

Чертеж лавки из профильной трубы. Что необходимо для изготовления лавочки

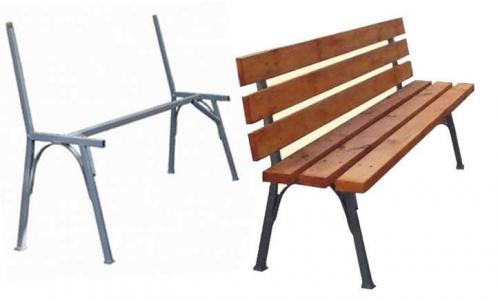

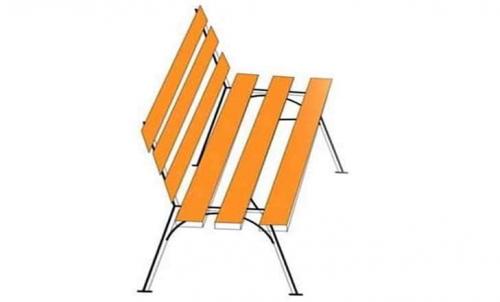

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.

Источник: https://detali-interera.ru-land.com/stati/chertezh-lavki-iz-profilnoy-truby-chto-neobhodimo-dlya-izgotovleniya-lavochki

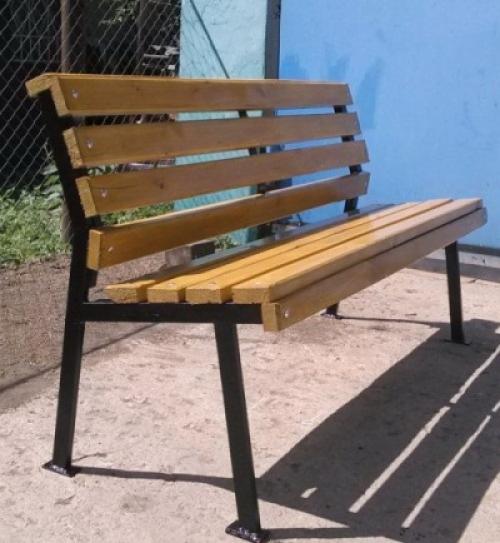

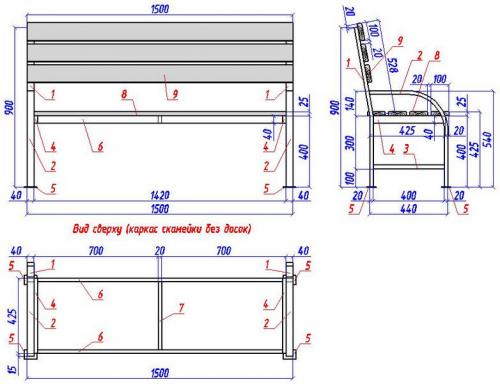

Чертеж лавки из профильной трубы со спинкой. Простая скамейка из профильной трубы своими руками

Вам понадобятся:

• Профиль― длиной 8 метров с сечением 25 на 25 мм.
• Деревянная доска ― на сиденье толщиной 30 мм, для спинки ― 25 мм. Длина рассчитывается по металлическому каркасу.
• Крепёж ― болты с гайками ― 24 шт.

Каркас

• Труба длиной 1,55 м на перекладину между опорами.

• Гнутые отрезки 10 см, длиной (d) 78 см на спинку.
• Пара прямых отрезков длиной 35 см на сиденье. Еще 2 штуки длиной 39 см для формирования передних опор и пара штук для усиления последних длиной 20 см.
• Четыре пластины из металла 40 на 40 мм для производства подставки, устанавливающейся на опоры.
• Пара гнутых планок 45 см длиной для крепления между собой опор.

Сиденье и спинка

Доска ― 3 шт. длиной 160 см, шириной 6 см и толщиной 3 см для дна сидения и три с аналогичными параметрами на спинку. Болты и гайки ― 24 шт.

Как сделать скамью без спинки

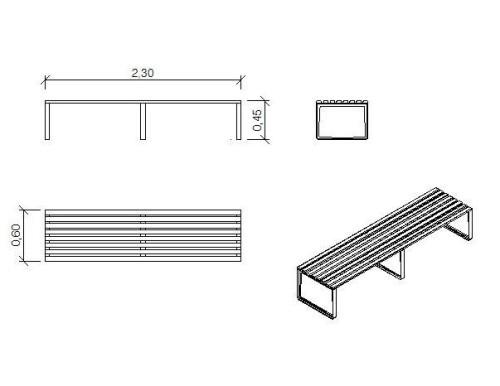

Скамья без спинки представляет собой конструкцию из опор в виде трех металлических прямоугольников, соединенных между собой двумя трубами, образующими сиденье. Ниже представлен чертеж лавочки из профильной трубы.

Детали лавочки

Для изготовления такой лавочки потребуется квадратная или прямоугольная профильная труба сечением 30х30 мм. Всего необходимо 11 метров трубы, из которых с помощью болгарки или ножовки по металлу нарезаются заготовки:

• 2 отрезка по 2,3 метра (длинные части сиденья, скрепляющие опоры);
• 6 отрезков по 0,6 метра (длинные части опор-прямоугольников);
• 6 отрезков по 0,45 метра (коротки части опор-прямоугольников).

Из деревянных досок следует подготовить 8 деревянных брусков прямоугольной формы шириной по 6 см. Для соединения деревянных брусков с металлическим каркасом потребуются болты и гайки (24 штуки).

Крепежные болты следует выбирать с округлой сплющенной шляпкой, не оставляющей дефектов на одежде. Как вариант, болты могут быть утоплены в деревянное полотно, однако это делает древесину более уязвимой к воздействию влаги в местах крепежа.

Последовательность действий

Такая скамейка из трубы своими руками собирается достаточно просто: сначала необходимо сварить 3 металлических прямоугольника, а затем соединить их двумя направляющими, образующими раму сиденья. При этом следует помнить о том, что:

1. Длинные отрезки прямоугольных опор будут размещаться горизонтально, а короткие — вертикально.
2. Во время сварки отрезков следует контролировать углы опор: оны должны составлять 90 градусов.
3. Длина лавочки, равно как и ширина, могут быть изменены. В случае увеличения длины скамейки потребуется увеличить количество опор.
4. После сварки опор все швы на них зачищаются с помощью шлифмашины или напильника, а затем грунтуются.
5. После соединения металлических опор, на каждой из них симметрично высверливаются по 8 дырок для прикрепления деревянных досок.
6. Каркас лавочки покрывается антикоррозийной краской.
7. Деревянные доски для сидений заранее лакируются или пропитываются морилкой.

Деревянные рейки для сиденья могут быть заменены прямоугольными профильными трубами. В этом случае они просто привариваются к каркасу, а затем вся конструкция покрывается краской.

В целях эстетичности железные рейки могут быть помещены в металлическую раму, которая скроет острые торцевые части. Для этого потребуется дополнительно 1,2 метра трубы. Такая скамейка может быть размещена автономно — в парке или в саду, однако в дождливую погоду ее рекомендуется укрывать пленкой или помещать под навес.

Чертеж лавки из металла. Скамейка из металла своими руками: Фото

Технология сборки скамейки проста: поэтапно при помощи сварки изготавливается металлический каркас, а затем на него болтами крепятся древесные бруски. Брус предварительно строгают, шлифуют, красят или просто покрывают лаком.

Профильная труба отличается от простой (круглой) сечением: прямоугольником, либо квадратом. Профили массово используют как в народном, так и в частном хозяйствах (основы лёгких построек и торговых ларьков, тенты для автомашин, парковые и дачные качели, веранды, заборы, калитки и ворота, садовые лавочки). Данный материал содержит описание и фото —

Материалы и инструмент

Мы рассмотрим наиболее простую и недорогую конструкцию.

Для её создания в обязательном порядке нам понадобятся перечисленные ниже инструменты и материалы.

Профиль трубы, болты с круглой головкой, и деревянные бруски, пригодится и простейший станок для изгиба труб (см.).

1. Профиль-25х25.
2. Брус 40х80 – сиденье.
3. Брус 20х60 спинка.
4. Сварочный инвертор, электроды Ф3.
5. Углы шлифовальная машинка (болгарка), пила.
6. Электродрель с полировальным кругом, полукруглый и плоский напильники.
7. Слесарный угол, уровень и рулетка.
8. Рубанок.
9. Кисти, краска по металлу.
10. Краска по древесине, светлый лак.
11. Болт с закругленной шляпкой, шайба и гайка.
12. Пассатижи, слесарный молоток.

Основной чертеж и изготовление деталей

Изготовление скамейки из квадратного профиля не требует больших расходов на материал и значительных затрат по времени.

Ниже изображены чертежи – эскизы, скамейки из бруса и профиля.

Чтобы изготовить такую лавочку, потребуется 6 метров профиля — 20х25 или 25х25 мм, а также бруски для нижней части скамьи — 40 мм и бруски на спинку — 20 мм, по 5 метров.

Из металлической трубы нужно изготовить каркас.

• 1 Профиль — трубу — 1500 мм (горизонтальная перекладина между ножками).
• 2 Согнутых под углом 30 градусов отрезка трубы длиной 750 мм (цельная спинка и задние ножки).
• 2 Трубы по 360 мм (сидение).
• 2 Трубы по 400 мм (передние ножки).
• 2 Трубы по 220 мм (косынки передних ножек).
• 4 Пластины 30 х 30 мм или большие шайбы от Ф 32 мм (пятаки под ножки).
• 2 Выгнутые металлические полосы 4 на 25 и на 500 мм (жесткость крепления ножек и сидения с каждой из сторон)

При изготовлении деревянной части скамьи потребуются бруски необходимой длины.

• 3 бруска — 1650 мм, по ширине — 80мм и по толщине — 40 мм (нижний настил).
• 3 бруска — 1650 мм, по ширине — 60мм и по толщине — 20 мм (настил спинки).

Соединять каркас с доской следует болтами с закруглённой шляпкой, шайбами и гайками — 24 комплекта.

Поэтапная последовательность сборки конструкции

Когда все части будущей скамейки будут заготовлены, останется только их соединить. Начать нужно с каркаса сиденья:

1. В первую очередь необходимо сварить, поперечную трубку и две заготовки по 360мм. Поперечный профиль необходимо расположить ровно посередине двух заготовок по 360мм, под прямым углом.
2. Затем к получившейся детали привариваются два выгнутых на, 30 градусов, отрезка профиля по 750 мм. Место сварки, под местом изгиба.
3. Далее, к уже собранной детали, варятся передние ножки. Следует обратить внимание (см. чертёж) место приварки передних ножек к сиденью смещено на 10см от их начала, соединение производят под углом в 15-20 градусов.
4. Передние ноги будущей лавочки соединяются с поперечным профилем косынками (заготовки по 220мм) для жесткости конструкции.
5. И вот каркас почти готов. Остается приварить 2 дуги (заготовки из полосы по 4х25х500мм) между ножками и пятаки на ножки.
6. Готовую деталь шлифуют (сварочные стыки и швы), грунтуют и красят краской для наружных работ. На данном этапе, скамья дачная из металла, должна выглядеть как на фото ниже.

Затем остается только симметрично расположить на этой детали, подготовленные бруски для спинки и сиденья. Обработать бруски рубанком, проморить морилкой и вскрыть лаком или просто покрасить краской для наружных работ по древесине — нужно заранее. Более толстый брус — 40 мм идет на сиденье, а тонкий – 20мм на спинку. Крепить брус при помощи дрели со сверлом по металлу и пары болтов с обеих сторон бруска.

В завершении данной статьи, резонно будет заметить, что приведенный пример сборки скамейки для садового участка является лишь базовым вариантом. Собрав первую скамью, возможно, появится желание сделать более сложную конструкцию с декоративными завитушками и прочими усовершенствованиями. Дачная лавочка станет излюбленным местом расслабиться и отдохнуть на воздухе.

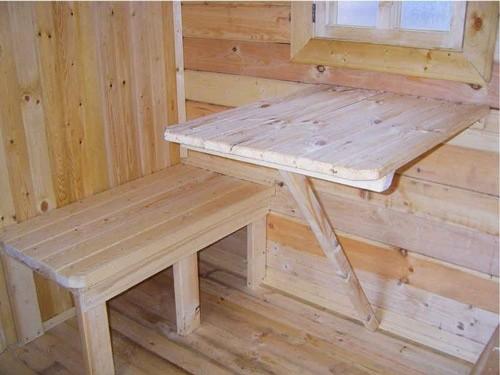

Чертеж лавки из дерева в предбанник. Определяемся с материалом

Понятно, что в качестве сырья будет использована древесина. Но вот какую породу выбрать для изготовления скамейки в баню? Так как помещения внутри строения отличаются особым климатом, то и виды дерева должны отвечать требованиям безопасности и гигиены.

1. Для деревянной скамейки, которую планируется сделать своими руками, потребуется материал, не растрескивающийся под воздействием высоких температур. Трещины не просто будут способствовать гниению конструкции. Они могут оставить занозы.
2. Скамейка в бане не должна сильно нагреваться. Иначе присаживаться на такую поверхность будет крайне некомфортно.
3. Высокая влажность, которая проникает во все помещения, включая и предбанник, предполагает, что выбранный сорт древесины будет устойчивым и к этому разрушающему фактору. А в качестве дополнительной защиты строительство скамейки своими руками включает этап, на котором готовое изделие нужно будет обработать специальными составами.

Это общие требования, а конкретика появляется, когда решается вопрос о том, в какое именно помещение бани нужно сделать скамейку.

• Парилка. Влажность и высокая температура делают лидерами лиственные породы. Представители хвойных разновидностей не подойдут по причине выделения смолы. Ее нелегко очистить с полотенца или одежды, а еще она может оставлять довольно сильные ожоги. Ель и сосну лучше оставить для душевой или предбанника. Скамейка из дуба, липы или осины, построенная своими руками, займет достойное место в парной. Последний вариант очень привлекателен за счет доступности и характеристик, близких к липе. Недостаток только один: очень часто снаружи элементы мебели из этого дерева выглядят идеально, а изнутри поражены гнилью.
• Моечная. Там не жарко, зато влажность просто запредельная. В качестве «тяжелой артиллерии» нужно применять материал, который не просто не боится влаги, но и становится «сильней» в ее присутствии. Сосна или ель – самые доступные составляющие будущей скамейки в это отделение бани. Но их замечательных свойств надолго не хватит, если не перестраховаться и не обработать их водоотталкивающими пропитками как минимум в два слоя.
• Строительство мебели в предбанник предполагает самые минимальные требования. Есть под рукой лиственные породы, можно сделать скамейку своими руками из них. Хвойные доски тоже вариант – температура в предбаннике невысокая, а влажность все равно присутствует. Поэтому и обработать защитным составом изделие все-таки придется. Это обязательное требование, когда для строительства были взяты клен или береза. В общем- то, если скамейку своими руками требуется сделать в предбанник, то подойдет и бюджетная осина.

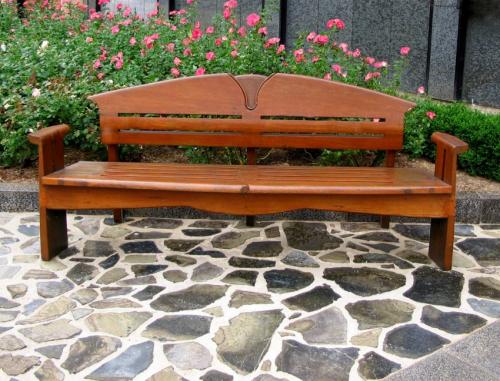

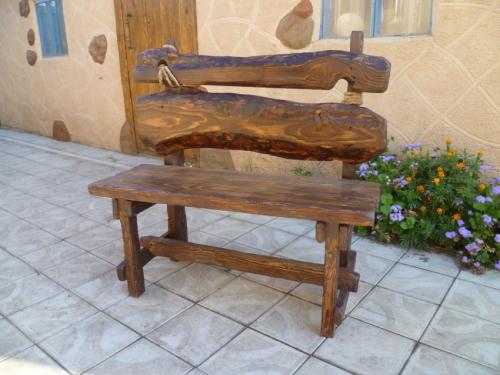

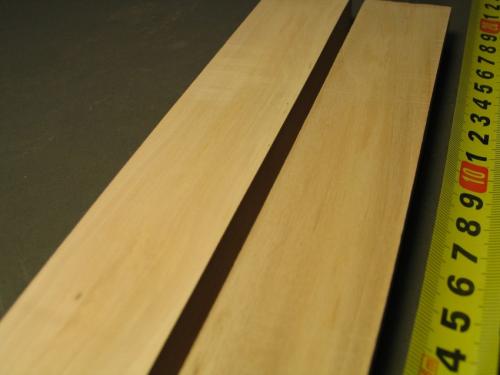

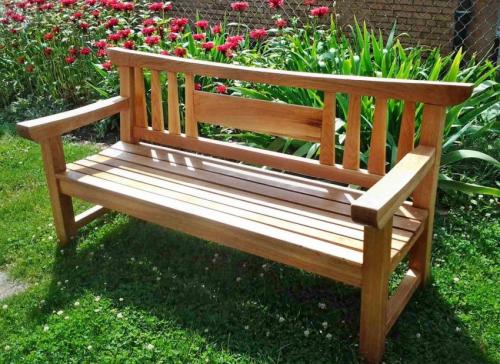

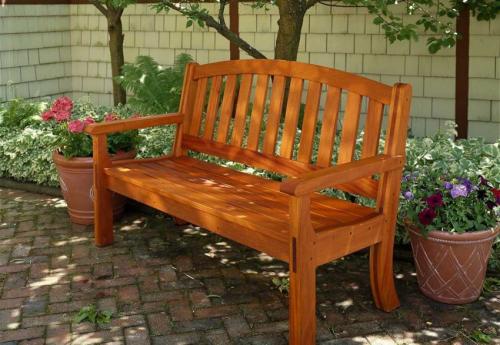

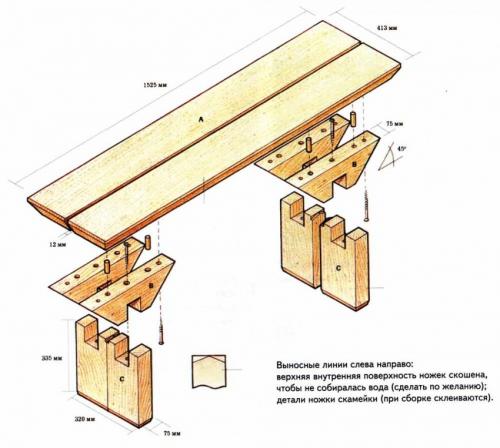

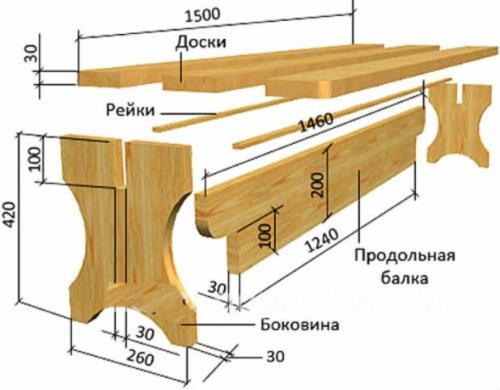

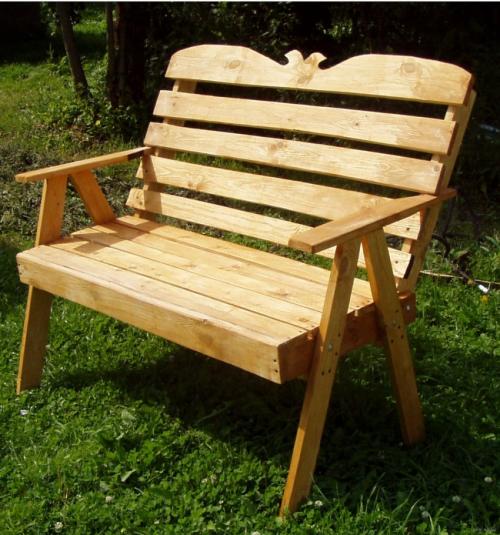

Чертеж лавки из досок. Лавочка своими руками: простые и сложные конструкции для новичков и профессионалов (150 фото-идей)

Приезжая на дачный участок, многие рассчитывают отдохнуть, расслабиться и приятно провести время. Чтобы эти планы воплотить в реальность, нужно позаботиться о создании соответствующих условий. Недостаточно просто установить несколько лавочек.

Можно сделать привлекательный и оригинальный уголок, в котором удастся отдохнуть, насладиться окружающей природой и результатами собственного труда.

Местоположение

Первая проблема, которую нужно решить, заключается в выборе места для лавочки. Оно влияет на материал конструкции. К примеру, для старого сада с крупными ветвистыми деревьями подойдут изделия из древесины, для небольшого участка, не сильно засаженного деревьями и кустарниками, рекомендованы маленькие ажурные конструкции.

Если поискать в сети примеры фото лавочки на даче, то можно увидеть, что они часто являются составляющим элементом беседок, веранд и летних площадок. Если вы планируете сделать нечто подобное, то позаботьтесь о том, чтобы все детали были выполнены в общем стиле.

Место для лавки выбирайте так, чтобы с нее открывался приятный вид. Вряд ли вам захочется любоваться забором соседей или стенками сарая.

Желательно выбирать места перед озерами или речками, цветниками и пр. Главное, чтобы окружающие объекты привлекали и радовали взгляд, помогали расслабиться и настраивали на позитивный лад.

Желательно, чтобы лавка располагалась в тени. Ее ставят под кронами крупных деревьев или под навесами. Помните, что она выступает в качестве места для отдыха и расслабления.

Можно ставить лавочки рядом с грядками. Тут есть несколько преимуществ. Во-первых, владельцы участка смогут следить за ростом урожая. Во-вторых, лавка подойдет для того, чтобы несколько минут передохнуть от физического труда (копания, поливания, сбора урожая).

Не стоит забывать и о декоративных украшениях. Сделали простую лавочку своими руками? Разместите вокруг нее цветущие кустарники. Также для декора подойдут клумбы. Их ставят на возвышение или создают специальную площадку из кирпичей, плитки или бревен.

Материалы

Существует большой выбор материалов, которые используются для изготовления лавочек. Самый распространенный вариант – древесина. И здесь нет ничего удивительного. Она считается простотой в обработке, отличается доступной стоимостью и небольшим весом.

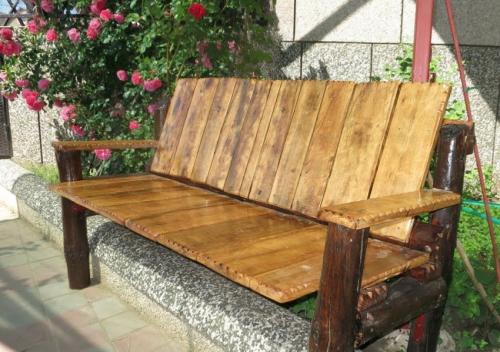

Необязательно использовать одинаковые идеально ровные бруски. Если взять натуральный материал в естественной форме, то итоговый результат непременно понравится и хозяевам, и гостям. Вместо обычной лавки получится настоящее украшение садового участка.

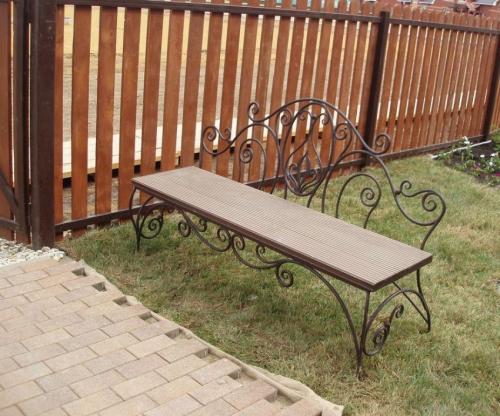

Кованые изделия – лучший выбор для поклонников роскоши и изящества. Однако этот вариант не подходит тем, кто ищет, как сделать лавочку своими руками. Качественные и красивые конструкции из металла изготовит лишь опытный кузнец.

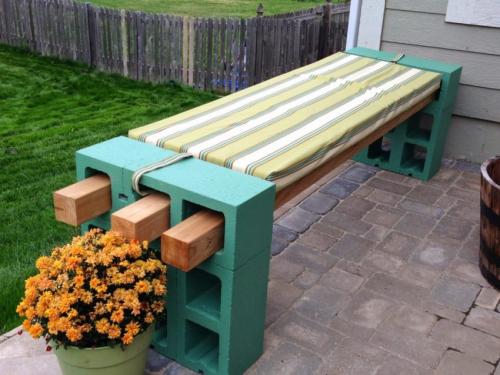

Хорошо смотрятся модели, в которых комбинируются различные материалы. К примеру, лавочку из дерева можно украсить текстилем (подушки, покрывало). Это сделает её по-домашнему уютной и комфортной.

Подготовка к работе

Определившись с материалом и местоположением, можно приступать к созданию чертежа лавочки. На этой стадии определяется форма и размеры изделия. Здесь нет строгих правил, но если возникли трудности, то можете придерживаться следующей схемы:

• высота сидения – от 40 до 50 сантиметров;
• ширина – от 50 до 55 сантиметров;
• высота спинки – от 35 до 50 сантиметров.

Если хотите сделать лавку со спинкой, то заранее решите, как будете закреплять ее к сидению. Также большое значение имеет то, планируете вы переносить ее или нет. В не переносных моделях ножки надежно закрепляются в грунте.

Чертеж позволит понять, какое количество материала потребуется. Дополнительно нужно крепления (гвозди, саморезы, шурупы), грунтовка и защитная краска.

Схема работы

Рассмотрим простейшую схему, как сделать лавочку со спинкой. Для работы потребуются: два бруска, деревянные обрезки (две-три штуки размером 150 x 200 миллиметров); горбыль.

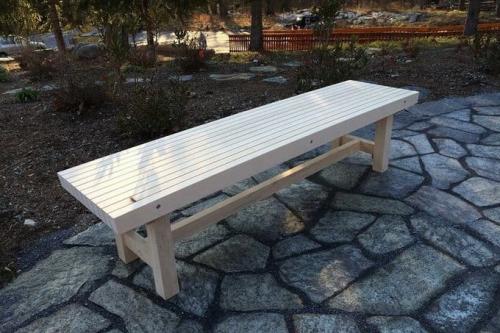

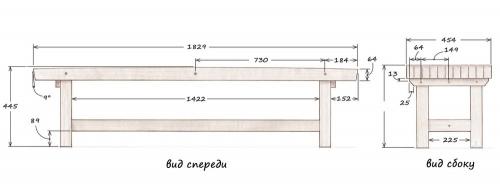

Чертеж лавки из дерева без спинки. Скамейка на вставных шипах

Второй проект – это стильная и красивая скамейка, выдержанная в предельно лаконичном дизайне. Благодаря массивному основанию и наборному сиденью из брусков изделие смотрится основательно и по-современному.

Деревянные проставки между брусьями обеспечивают зазоры для оттока воды и делают лавочку хорошо приспособленной для использования на улице. При желании, сиденью можно придать небольшую криволинейную форму: мягкая дуга не только добавит скамейке дизайнерской выразительности, но и будет препятствовать скоплению дождевой воды на поверхности брусьев.

Эта садовая скамейка проста в изготовлении, и ее не составит труда сделать своими руками. В проекте используют два типа соединений: клееную сборку на вставном шипе и простые шурупные стяжки. Они обеспечат прочную связь элементов и подготовят дачную мебель ко всем испытаниями на открытом воздухе.

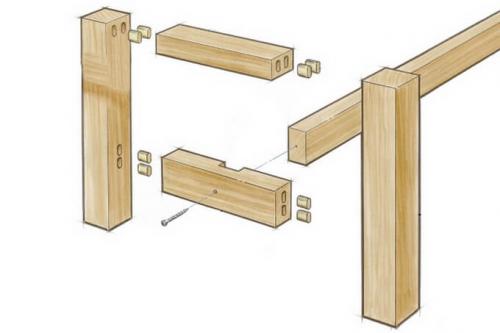

Столярные узлы на вставном шипе . В этом соединении гнезда создают в обеих деталях, а шипом является отдельная деревянная вставка. В технологическом плане изготовление такого соединения значительно проще, при этом уменьшается вероятность ошибок и погрешностей, которые приводят к перекосам и неплотной подгонке. При использовании правильного клея , прочностные характеристики вставного шипа ничем не уступают классическому соединению шип-гнездо.

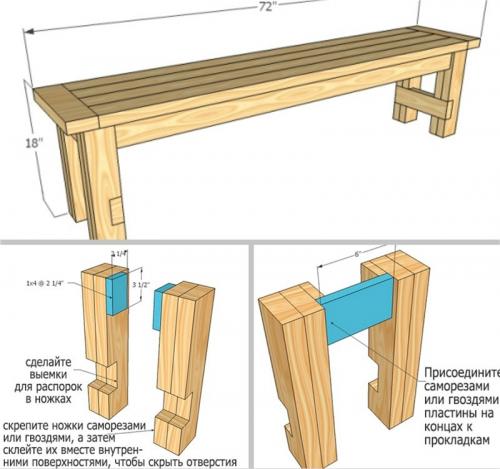

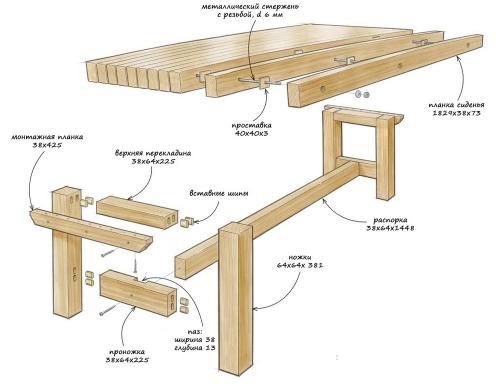

Чертеж скамейки из дерева с размерами

Открыть чертеж в большом размере

Открыть чертеж в большом размере

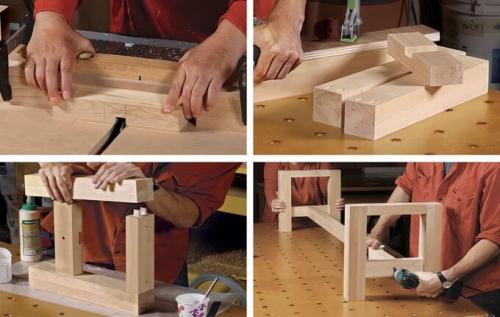

Изготовление и сборка сиденья

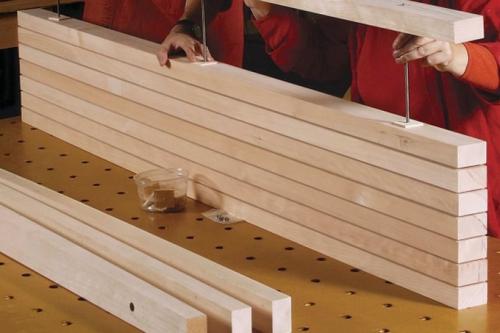

По указанным в схеме размерам подготовьте 11 планок сиденья. Важно чтобы каждая из них имела одинаковую форму и максимально ровную поверхность. Прежде чем собрать сиденье, заранее определитесь с лицевыми гранями. Внимательно рассмотрите древесину и расположите бруски так, чтобы грани с более красивой текстурой были с внешней стороны.

Выпилите и отшлифуйте 30 квадратных проставок размером 40х3 мм. На брусках сделайте точную разметку и просверлите отверстия под железный шток. Для удобства и соблюдения точности сверлите отверстия серийно, укладывая в пачку сразу несколько брусьев. На внешней стороне наружных брусьев делают цековку – углубление, в котором будет скрыта стяжная гайка.

Элементы сиденья собирают на трех металлических штоках. Заранее подготовьте три стержня из нержавейки с нарезанной на концах резьбой. Последовательно соберите на штоках брусья сиденья, не забывая устанавливать деревянные проставки. Стяните собранную конструкцию гайками с подложенными шайбами.

Сборка основания

Ориентируясь на размеры указанные в чертеже, выпилите все элементы основания: ножки, верхние перекладины, проножки и распорку.

Нанесите разметку на проножки и вырежьте паз, в который будет входить распорка. Для точной работы используйте пильный стол с пазовым диском.

В ножках, верхних перекладинах и проножках отфрезеруйте гнезда для вставного шипа, размерами 8х22х40 мм. По аналогичным размерам нарежьте вставные шипы. Перед склейкой проведите сухую сборку и оцените точность подгонки соединений .

Нанесите клей на все узлы боковины и стяните конструкцию струбцинами.

После высыхания боковин завершите сборку основания, установив распорку. Одного самореза с каждой стороны будет достаточно, чтобы распорка надежно фиксировалась в пазе проножек.

Крепление сиденья к основанию

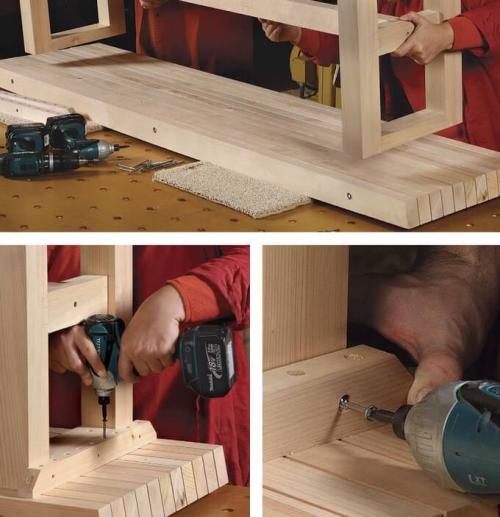

Отцентруйте основание на перевернутом сиденье. По указанным в схеме размерам вырежьте монтажную планку и просверлите в ее гранях направляющие отверстия. Прикрутите монтажную планку к боковине, после чего соедините ее с сиденьем скамьи.
