Способы крепления поликарбоната к металлическому каркасу. Профиль

Способы крепления поликарбоната к металлическому каркасу. Профиль

Соединительный профиль позволяет крепить листы с каркасом и между собой.

Профиль делается из идентичного материала листов и может иметь толщину 4-16 мм.

Внутри между профилем и листом оставляется термозазор 3 мм.

В процессе установки применяется перфорированная или герметизирующая лента, которая крепится на торцы.

Потом происходит монтаж непосредственно пластика в профиле.

Сам профиль бывает нескольких типов:

• соединительным;
• неразъемным;
• торцевым;
• разъемным.

Все варианты имеют свои особенности и характеристики, которые надо учитывать при выборе типа конструкции.

Плиты могут монтироваться в алюминиевом, пластиковом или поликарбонатном профиле. Сам профиль отличается сечением и маркируется латинскими буквами. Установленные в решетку плиты могут крепиться герметиком. Но при сильных ветрах это будет слабое соединение. Важно выбирать качественный герметик, который сохранит свою эластичность и прочность на протяжении нескольких лет.

Чтобы знать, как правильно крепить поликарбонат на теплицу, необходимо запомнить несколько важных правил:

• герметик применяется только на верхних скатах;
• не допускать любых искривлений листов при использовании термошайб – это ведет к появлению дырок и потере герметичности конструкции;
• арочные конструкции снизу крепятся перфорированной лентой, что защитит от выхода воздуха, разрывов и порчи самих листов;

  Перфорированная лента

• металлический профиль применяется только для конструкций больше 2 м;
• алюминий является хорошим герметическим средством и является основанием, уплотнители из резины.

Шаг крепления монолитного поликарбоната. Точечное

Чаще используют точечный способ крепления листов на металлический каркас. Для этого применяют саморезы и шайбы для крепления поликарбоната. Причем обычные саморезы в монтаже используют крайне редко (только в теплых помещениях).

Крепить поликарбонат к металлу нужно с помощью кровельных саморезов с прокладкой (еще их называют шайбой EPDM), а также саморезов с резиновой термошайбой или шурупов и термошайб с ножкой. Используемые в креплении саморезы должны быть для металла, потому что только такие метизы смогут надежно врезаться в железный профиль и зафиксировать листовой материал.

Нужно детально разобрать каждый из приведенных выше типов крепежей, чтобы понять, как лучше крепить поликарбонат к металлическому каркасу.

Кровельный саморез с шайбой EPDM – это наиболее простое и доступное крепление листового поликарбоната к железному каркасу. Чтобы избежать последствий частого намокания, данный саморез покрывают очень надежным антикоррозийным слоем. Он комплектуется шайбой EPDM, которая выглядит как резиновая прокладка с железной крышкой. Эта шайба позволяет герметично закрыть отверстие под шурупом и равномерно распределить нагрузку на лист.

Из-за небольшого диаметра и тонкой прокладки, в процессе вкручивания саморезы иногда перетягивают. Поэтому в районе креплений появляются вмятины, которые нарушают герметичность отверстия и внутрь сотовых панелей проникает влага, грязь и микробы. При использовании в монтаже кровельных саморезов, делать дырки в панелях и железном каркасе не нужно, но все же специалисты рекомендуют их сверлить. Для монтажа цветного СПК лучше использовать окрашенные шурупы.

Саморез с резиновой термошайбой – тоже надежный крепеж для листовых панелей. Он выглядит как кровельный саморез, но при этом комплектуется большой и довольно толстой силиконовой или резиновой термошайбой. Во время вкручивания шурупа в лист термошайба от давления расплющивается и при этом равномерно передает нагрузку на материал. Благодаря этому уменьшается риск перетягивания шурупа и образования вмятины.

Саморез по металлу и термошайба с ножкой – это новый вид крепежа, специально разработанный для листовых ячеистых панелей. Термошайба для поликарбоната выглядит как шайба с цилиндрической ножкой, которая входит в высверленное в ячеистых панелях отверстие и упирается в каркас. В ножке размещается саморез, вкручиваемый в железо, а шляпка термошайбы равномерно придавливает лист к металлу. При выборе данного вида крепежа нужно учитывать, что длина ножки должна подбираться в зависимости от толщины материала. Для герметичности крепления под термошайбу ставят специальное уплотняющее кольцо, а сверху она закупоривается колпачком. Благодаря этой технологии шайба не врезается в лист и перетянуть саморез нереально.

Отверстия под саморезы для крепления поликарбоната требуется делать на 2-3 мм больше ширины ножки термошайбы, чтобы после теплового расширения листа место крепления не деформировалось. Высококачественные термошайбы делают из поликарбоната, чтобы у неё был одинаковый коэффициент расширения с обшивкой.

Есть еще один вид крепежа – универсальные термошайбы . Они не имеют ножки. Это ухудшает качество крепления, но при этом не приходится искать термошайбу с ножкой необходимой длины. Такое крепление часто используют в деревянных конструкциях, работая с которыми нужно помнить, как крепить поликарбонат к дереву. Под прокладкой в некоторых случаях ломается обшивочный материал (если шуруп перетянуть).

Саморезы для термошайб бывают с шестигранной и круглой головкой. Кроме того, они могут быть под обычную или крестовидную отвертку. Качество соединения у них одинаковое, но все же работать с шестигранной головкой более комфортно – при работе с шуруповертом практически не соскальзывает бита с шурупа и поэтому реже повреждается обшивочный материал.

В основном используют саморезы шириной 4,8 — 8 мм, а вот длина зависит от толщины листов и железа. Подбор шурупов на примере выглядит так: в обустройстве теплиц используют панели толщиной 4 мм и трубу из оцинковки сечением 20×20 и толщиной 1 мм. В таком случае крепление сотового поликарбоната к каркасу лучше выполнять кровельными саморезами размером 4,8×19 мм, а если соединять материал внахлест, то лучше использовать шурупы размером 4,8×25 мм.

У этого способа крепления сотовых панелей есть недостаток – изнутри сооружения часто видны торчащие саморезы, которые не попадают на элементы каркаса.

Источник: https://interer-stil.ru-land.com/stati/kreplenie-polikarbonata-k-metallicheskomu-karkasu-osobennosti-materiala

Крепление монолитного поликарбоната к металлу. Характеристика соединений

Крепление монолитных поликарбонатных листов с помощью соединительного профиля представляет собой особый способ их стыковки на каркасе.

Схема типового узла соединения.

Этот способ довольно удобен. Так, при использовании разъемных соединений тепличные листы могут без особых усилий сгибаться в нужных местах. Но такая работа потребует от вас особой тщательности и аккуратности.

Прежде всего, необходимо приобрести профили. Они бывают двух видов: разъемные и неразъемные. Неразъемные профили дешевле, они продаются самых разных расцветок, поэтому вы сможете легко подобрать крепление под общий стиль теплицы, если для вас это имеет значение. Это идеальный вариант для маленьких площадей. Но все же с таким профилем будет достаточно тяжело работать, если у вас на теплице длина ската больше чем 3 метра. К тому же, при использовании неразъемного профиля монолитные листы будет не очень удобно сгибать там, где это потребуется. То есть вы рискуете повредить материал, что может за собой повлечь дополнительные затраты.

Поэтому, если ваша теплица довольно большая или же имеет свою специфическую форму, желательно приобрести разъемные профили для крепления. Они состоят из крышки и основы (базы). Монтаж заключается в прикреплении основы на каркас в местах соединения листов. Этот вариант более дорогой, зато работать с таким материалом намного проще и легче. вы сможете с легкостью сгибать его и поворачивать, не боясь при этом, что он может повредиться. Такое тип крепления — идеальный вариант для теплиц с широкими крышами. Ведь здесь вероятность выскакивания с листа сводится практически к нулю.

Прокладка между металлом и поликарбонатом. Точечное соединение – крепеж

Наиболее популярным способом монтажа поликарбоната на металлический каркас является точечное соединение. Выполняется с помощью саморезов, вворачиваемых вдоль вертикальных и горизонтальных элементов каркаса. При этом «голые» самонарезающие шурупы используются для монтажа поликарбоната ограничено (только в помещениях с более-менее постоянной температурой). А для точечного соединения листов СПК с металлическим каркасом в теплицах, навесах и козырьках применяются приведенные ниже виды крепежа.

Таблица. Крепеж для точечного соединения сотового поликарбоната с металлическим каркасом.

Важно отметить, что вне зависимости от наличия термошайбы и ее типа, саморез должен быть предназначен для работы по металлу и иметь соответствующую резьбу с небольшим шагом. Только такие изделия будут крепко врезаться в профильную трубу или иной тип металлического каркаса и хорошо закрепляться в нем.

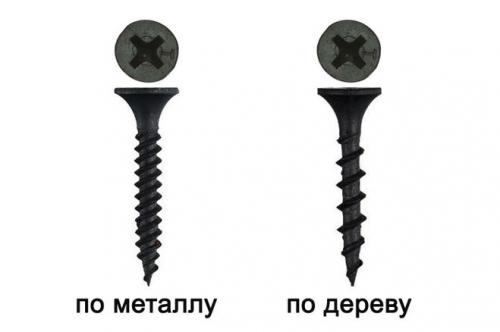

Разница между саморезами по дереву и металлу

Совет! Для облегчения процесса монтажа сотового поликарбоната на каркас используйте саморезы по металлу со сверлом на конце. С ним шуруп будет входить быстрее и с меньшими усилиями.

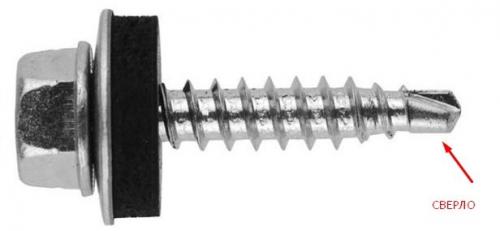

Сверло на конце самореза

Теперь изучим каждый из представленных в таблице выше крепежей подробнее и по отдельности.

Кровельный саморез с шайбой EPDM – самый простой и дешевый способ соединить поликарбонатный лист и металлический каркас. В силу специфики применения часто подвергается воздействию влаги, потому имеет качественное антикоррозийное покрытие. Головка шестигранная. В комплектацию кровельного самореза входит шайба EPDM – прокладка из атмосферной резины с металлической крышкой. Эта шайба используется для герметизации отверстия в месте входа самонарезающего шурупа и для распределения нагрузки. Из-за относительно малого диаметра и толщины прокладки, при вворачивании в сотовый поликарбонат кровельные саморезы очень часто перетягивают. В результате в месте крепежа образуется вмятина, нарушается герметичность отверстия, внутрь ячеек попадает конденсат, грязь и микроорганизмы.

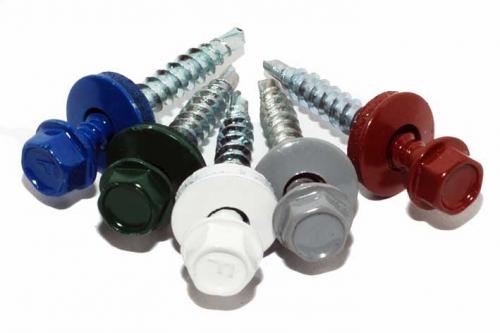

Кровельные саморезы с шайбой EPDM

При монтаже с помощью кровельных саморезов, предварительное сверление отверстий в сотовом поликарбонате и металлическом каркасе необязательно, но желательно. Для укладки листов цветного СПК можно применять шурупы с окрашенной головкой.

Саморез с резиновой термошайбой – первый специализированный крепеж для сотового поликарбоната. Представляет собой все тот же кровельный саморез, но дополненный не тонкой и маленькой прокладкой, а большой и толстой термошайбой из силикона или атмосферной резины. При закручивании в лист СПК термошайба расплющивается и равномерно распределяет нагрузку вокруг отверстия под крепеж. В результате риск перетянуть саморез и оставить вмятину многократно уменьшается.

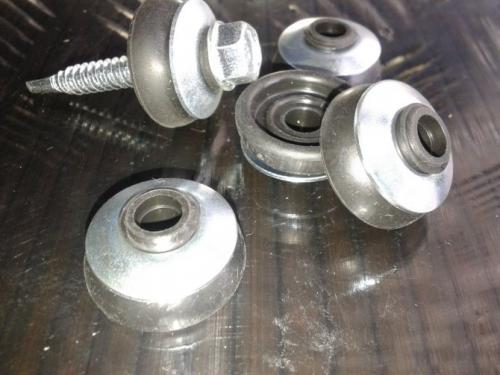

Саморезы с резиновой термошайбой

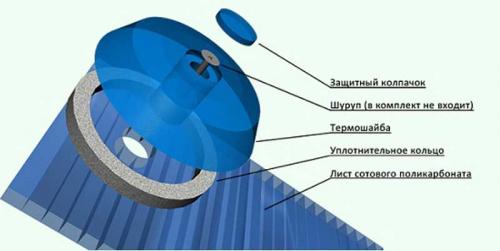

Саморез по металлу и термошайба с ножкой – дальнейшее развитие идеи крепежа, специализированного для работы с сотовым поликарбонатом. Сама термошайба представляет собой шляпку с цилиндрической ножкой. Последняя входит в отверстие, заранее просверленное в сотовом поликарбонате, и примыкает к поверхности каркаса. В ножку вставляется саморез и заворачивается в металл, при этом шляпка термошайбы прижимает лист СПК к каркасу в месте крепежа. Длина ножки должна быть равна толщине сотового поликарбоната. Для обеспечения герметичности соединения под термошайбу укладывается уплотнительное кольцо, а сверху саморез закрывается защитным колпачком.

Саморез по металлу и термошайба с ножкой

Благодаря такой конструкции, крепеж не врезается непосредственно в материал, и при соблюдении технологии монтажа перетянуть саморез и оставить вмятину практически невозможно. Диаметр отверстия в листе СПК должен быть на 2-3 мм больше внешнего диаметра ножки термошайбы, чтобы при тепловом расширении материала место крепежа не деформировалось. Качественная термошайба изготавливается из поликарбоната, чтобы ее коэффициент линейного расширения соответствовал таковому у обшивки теплицы или навеса.

Важно! При покупке термошайб обязательно обращайте внимание на длину ножки и цвет шляпки, которые должны соответствовать толщине листа используемого вами поликарбоната и его окраске.

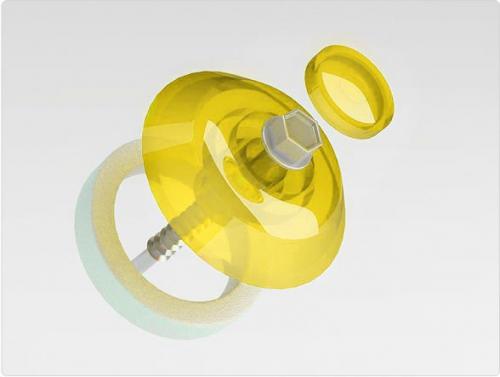

Термошайба желтого цвета

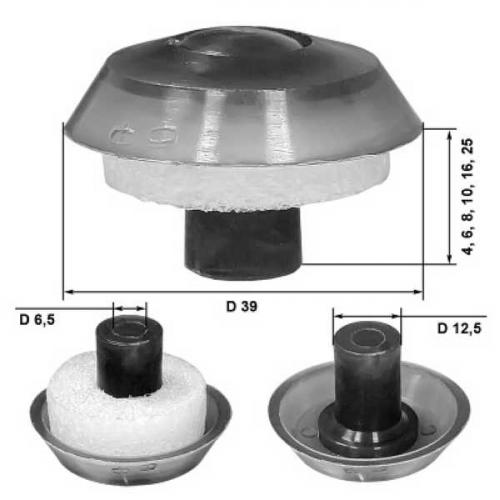

Размеры термошайбы

Существует также еще одна разновидность крепежа – универсальные термошайбы. Они отличаются отсутствием фиксирующей ножки. С одной стороны, это ухудшает качество крепежа, с другой – отпадает необходимость подбирать термошайбу с нужной длиной ножки.

Как крепить поликарбонат к профильной трубе. Чем крепить поликарбонат к металлическому каркасу

Уложить пластиковые листы на готовое стальное или алюминиевое основание можно самыми разными способами. Например, поликарбонат можно наклеить на герметик или пришить к деревянной вагонке, закрепить саморезами или использовать специальный монтажный профиль. Выбор конкретной технологии основывается на размерах крыши, форме и толщине материала, и, конечно, зависит от структуры поликарбоната – сотовой или монолитной.

Чтобы не заниматься кустарщиной, при способе крепления лучше всего использовать самые надежные и проверенные практикой схемы:

• Установка или закладка фиксации листа на промежуточной поликарбонатной ленте Н-образного профиля;
• Монтаж пластиковых листов с фиксацией на стыках с помощью разборной — разъемной планки;
• Крепление поликарбоната с помощью специализированного разъемного профиля.

Кроме трех основных способов, используется вспомогательный вариант крепления точечным способом. В этом случае поликарбонат фиксируется не на линии стыка кромок, а по всей площади полотна. Схема явно заимствована из технологии обшивки каркасных металлических заборов и на сегодня используется только для очень тонкого сотового поликарбоната.

Простейшие варианты крепления пластика на каркасе

Точечный способ фиксации поликарбонатной кровли предполагает использование деревянной обрешетки, уложенной на каркас между металлическими прогонами перекрытия. Для крепления в полотне просверливается сквозное отверстие, в полость устанавливается резиновая втулка, далее заворачивается саморез с компенсирующей шайбой, и одевается защитный колпачок.

Вместо самореза можно использовать винт, что даст возможность при необходимости снимать поликарбонат с металлического каркаса. Единственное условие – потребуется просверлить отверстие в обрешетке. Стандартный шаг крепления поликарбоната к металлическому каркасу составляет 300-400 мм.

К сведению! Способ, несмотря, на свою примитивность и не самый лучший декоративный вид, обладает двумя очень важными преимуществами. Во-первых, крепеж стоит копейки, и ремонтировать его очень просто. Во-вторых, нагрузка на поликарбонат от давления снега или воды переносится на металлический каркас равномерно по всей площади конструкции.

Даже запредельно большой слой снега не продавит тонкий поликарбонат на металлическом каркасе, как это бывает при использовании более простых и современных схем крепления. Кроме того, точечным способом можно без проблем монтировать материал на рейках с несимметричным профилем, например, выполнить крепление поликарбоната к металлическому уголку.

Фиксация ленточным профилем

В этом случае к металлу на каркасе крепится пластиковая лента Н-образного сечения с двумя полками на торцах. Профиль используется для крепления сотового поликарбоната к металлическому каркасу. При этом лента укладывается на крышу одновременно с поликарбонатным полотном.

Преимуществом подобной схемы является высокая скорость монтажа сотового поликарбоната на металлическом каркасе. Кроме того, можно обойтись без контробрешеточных дуг или арочных секций, что упрощает работу и экономит материал. Прочность такого способа крепления поликарбоната невелика, поэтому его используют преимущественно для временных наземных парников и теплиц.

Стационарное крепление пластика

Примерно 90% всех крыш, навесов и защитных козырьков собираются по стационарной схеме. В этом случае кровля собирается из отдельных листов пластика, вырезанных на всю ширину крыши. Таким образом удается обеспечить минимальную длину швов, что значительно упрощает монтаж прозрачного покрытия на металлическом основании.

Для постоянных крыш и навесов используется два типа креплений:

• Первый тип предполагает использование простой металлической или пластиковой подкладки с силиконовыми полосками уплотнения. После укладки поликарбоната кромки прижимаются монтажной планкой с помощью саморезов, заворачиваемых в тело металлического каркаса. Поверх крепежа одевается декоративная накладка;
• Во втором типе крепления применяется несущий металлический профиль с центральным ребром. Данный элемент можно использовать вместо планки контробрешетки каркаса. В этом случае саморез заворачивается не в деталь крыши, а в ребро профиля.

Главным преимуществом обоих схем является высокая прочность крепежа и возможность ремонта кровельного покрытия. В декоративном плане планочное крепление выглядит более привлекательно.

Чем приклеить поликарбонат к металлу. Что нужно знать про клей для поликарбоната

Для склеивания поверхностей материала из поликарбоната может использоваться однокомпонентный или двухкомпонентный клеевой состав. Клей на основе одного компонента может использоваться для склеивания простых изделий, где отсутствуют излишние напряжения.

В качестве примеров клея с одним компонентом можно назвать такие применяемые вещества:

• Cosmofen;
• Acrifix 192;
• Silicone mastic;
• Vitralit 5634.

Важным замечанием при использовании однокомпонентного клея является возможность склеивания различных материалов.

Резина, металл, пластик могут успешно прикрепляться к поликарбонату. При этом соединение получается достаточно устойчивым по отношению к изменению температуры, воздействию атмосферных осадков и других внешних проявлений.

Двухкомпонентные клеевые составы, как правило, применяются для соединения деталей в объёмных ответственных конструкциях. Зачастую требуется высокая степень надёжности и прочности соединения. Наиболее известные составы среди двухкомпонентных клеевых составов представлены ниже:

• Altuglas;
• Acrifix 190 или 200.

Среди возможных разновидностей двухкомпонентных клеевых составов выделяют такие возможные варианты:

• акриловые вспененные составы;
• клеи горячего отвердевания;
• этиленвенилацетаные клеи;
• полиуретановые.

Прежде чем отдать предпочтение тому или иному составу, следует внимательно изучить свойства клея и поведение поверхности после окончания работ . К примеру, обычный герметик, который является, по сути, силиконовым клеем, обладает достаточной эластичностью. Этот клей позволит обеспечить конструкции успешно противостоять колебаниям при температурных воздействиях.

Использование полиуретанового клея должно быть оправдано. Этот вид клея обладает такими преимуществами, как хорошая прозрачность, высокая прочность. Однако его применение является достаточно сложным и ответственным. Это может быть оправданным шагом, если к возводимой конструкции предъявляются высокие прочностные требования, а её оптическая функциональность также будет востребована.

Клей из полиуретана хорошо стыкуется одновременно с поликарбонатом с одной стороны, и с металлом (алюминием, различными сплавами), деревом, пластиком с другой стороны. Этот вид клея является устойчивым к воздействию УФ-лучей.

При необходимости склеивания небольших деталей, где прочность соединения не играет определяющей роли, успешно используется клей горячего отвердения, а также этиленвинилацетатный состав. Для нанесения такого состава используется специальный термический пистолет.

Несмотря на то, что практически все применяемые клеевые составы обладают способностью склеивать различные материалы в сочетаниях, тем не менее, следует это уточнить по каждому конкретному случаю.

Источник: https://interer-stil.ru-land.com/stati/kreplenie-polikarbonata-k-metallicheskomu-karkasu-osobennosti-materiala

Как ходить по поликарбонату при монтаже. Насколько прочные навесы из поликарбоната? на сайте Недвио

Недвио: Энциклопедия домовладельца

Вопрос от читателя нашего портала: Насколько прочные навесы из поликарбоната?

---

Ответ:  Поликарбонат — это очень прочный материал. Он в 10 раз прочнее любого пластика, в 30 раз прочнее акрила и более чем в 200 раз прочнее стекла. Навес из поликарбоната может выдержать нагрузку до 100 кг на 1 кв. м.

Однако в вопросе прочности очень многое зависит от того был ли правильно спроектирован и построен навес. Вот вам простой пример:

---

Несколько лет назад мой сосед установил такой навес у себя над открытой парковкой перед домом. Навес был огромным, метров 10 в длину и ширину, однако был сделан на одном стальном пролете и с минимумом ферм. В некоторых местах поликарбонат вообще не был ничем не укреплен. В результате в первую же же зиму, из-за падения огромной глыбы снега с крыши, он не выдержал и разломился на части. К счастью, машины на тот момент под ним не было.

Мой сосед, конечно, был в шоке, но сделал правильные выводы. Весной он снова заказал строительство поликарбонатного навеса, только теперь вся конструкция была буквально утыкана укрепляющими фермами. И вот уже несколько лет ему не страшны никакие ветры и сугробы.

Отсюда можно сделать вывод: поликарбонат — крайне прочный материал, однако если вы хотите получить по-настоящему долговечный навес, усиляйте его сталью. Не экономьте на перегородках и фермах.

К сожалению, большинство навесов на нашем рынке проектируются так, чтобы выдержать сугробы снега, но не более. Почему? Возможно просто потому что люди хотят получить самую низкую цену, а подрядчики дабы не потерять клиента идут навстречу их желаниям. Если зимы в вашем регионе часто метелистые, очень снежные, лучше на этом не экономить и заранее выбрать более толстый лист (от 4-5 мм) и побольше стальных ферм.

---

Не забывайте также о том, что если сильно надавить на поликарбонатный лист его можно сломать. Еще такие листы можно поцарапать. Со временем на них могут образовываться вмятины от града и царапины от сошедшего ледянистого снега.  Еще поликарбонат может желтеть, чернеть, может начать гнить. Вот почему при всей великолепной прочности этого материала производители не готовы давать гарантию больше, чем на 10 лет.

Еще такие навесы обладают большой парусностью. То есть резкие порывы ветра поликарбонат конечно выдержит, но вот ураган уже нет. Если в вашем регионе часто дуют сильные, порывистые ветры, лучше рассмотреть другие материалы для навеса, либо намертво фиксировать лист через каждые 10-15 сантиметров сталью.

Как видите: на прочность навесов из поликарбоната влияет множество факторов. К счастью, экстремальные температуры в их число не входят. Поликарбонатные листы легко переносят суровые морозы и сохраняют свои свойства и в минус 30, и в -40 градусов.

Можно ли ходить по навесу из поликарбоната?

Нет, лучше этого не делать. Даже если у вас толстый лист, укрепленный сотней ферм. Почему? Поликарбонат боится большого веса на маленькую площадь, а наши ноги как раз такую нагрузку и создают. То есть риск, что поликарбонат треснет — очень высокий.

Если ходьбы по навесу не избежать (например, вам необходимо подобраться к окнам дома, чтобы помыть), то нужно чем-то увеличить площадь нагрузки на поверхность поликарбоната. Например, положить фанеру или широкие доски. Лучше всего использовать специальное снаряжение кровельщиков, например лестницы для кровли. Только будьте осторожны и не забудьте как следует зафиксировать их.
