Монтаж поликарбоната может осуществляться при помощи различных элементов: саморезы, шайбы, специальные конструкции. Их выбирают исходя из назначения будущей конструкции и материалов создания каркаса.

Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм.

Их выбор зависит от следующих факторов:

• размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
• схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
• толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления Источник tovarim.ru

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
2. Они утапливаются в отверстиях ножкой.
3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками Источник www.carbo.ge

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы Источник prom.st

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Монтаж монолитного поликарбоната своими руками. Монтаж монолитного поликарбоната

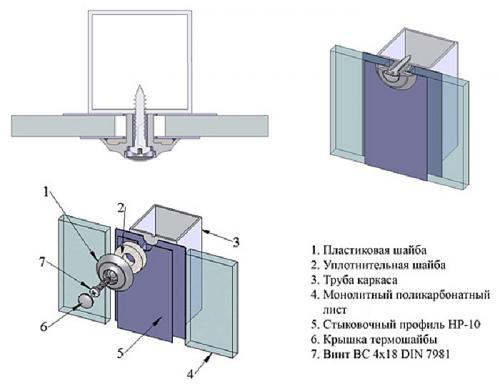

Монтаж монолитного поликарбоната на металлический каркас выполняется двумя способами. Реже мастера прибегают к так называемой влажной методике. Здесь в качестве фиксирующего материала используется полимерный состав. Это не клеящая масса, так как адгезия с синтетическими листами фактически равна нулю. Это демпферный заполнитель пазов в профилях, из которых собирается рамный переплет. В качестве альтернативного решения могут быть закреплены к планкам более привычные резиновые уплотнители.

Наиболее распространенная методика в быту называется сухой. Рассмотрим, как монтировать поликарбонат на металлический каркас посредством метизов. Здесь тепловое расширение полотна компенсируется уплотняющей лентой вдоль каркасных элементов и с помощью резиновых прокладок на саморезах.

Специальные термошайбы к саморезам для поликарбоната Источник prom.st

Во время проведения монтажных работ соблюдаются следующие моменты:

• листовые заготовки хорошо поддаются обработке (раскрой осуществляется ножовкой с мелкими зубцами, при необходимости шлифовка проводится наждачкой);
• перед закреплением поликарбоната предварительно формируются отверстия диаметром больше, чем стержень саморезов (достаточно двух мм);
• для металла используются метизы с буровым наконечником, в остальных случаях главное – наличие антикоррозионной защиты;
• располагаются метизы с шагом 400-600 мм;
• заступ полотна за пределы каркаса допустим в пределах от 30 до 100 мм, что зависит от толщины листа.

Установка поликарбоната выполняется по сути в два этапа. Сначала на заготовку наносится разметка под метизы. В нужных местах формируются отверстия сверлами по дереву либо для легких металлов. Здесь важно исключить перегрев большим количество оборотов, чтобы кромки не деформировать и не сделать их острыми. От кромок вдоль полотна необходимо соблюдать отступ свыше 20 мм.

Крепление монолитного профилированного поликарбоната Источник nedvio.com

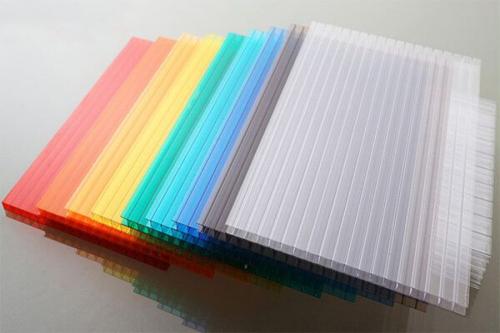

Монтаж сотового поликарбоната

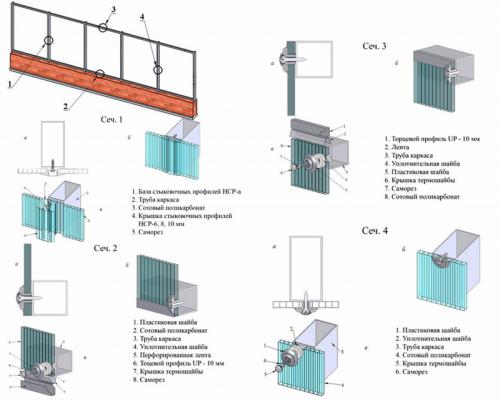

Рассмотрим, как правильно выполняется монтаж сотового поликарбоната на металлический каркас. Здесь существуют дополнительных правила, которые сводятся к наличию внутренних перекладин. Выглядят они следующим образом:

• при вертикальной установке листов ребра жесткости должны иметь также вертикальное положение;
• на наклонных конструкциях соблюдается продольное расположение перемычек относительно скатов;
• арочные строения обшиваются с учетом направления ребер жесткости параллельно дугам.

Укладка поликарбоната с пустотами выполняется с соблюдением этих правил, чтобы обеспечить сток влаги. Если внутри образуется конденсат, скопится вода, то заморозки станут причиной разрушения полотна. С той же целью все кромки должны быть закрыты герметичным профилем или специальной лентой.

Еще один важный момент, который необходимо учитывать – правильный сгиб полотна. Сотовый поликарбонат при излишнем сгибании можно повредить (перемычки), что приведет к его последующему разрушению. Чтобы это явление исключить, нужно собирать опорную обрешетку с учетом минимального расстояния между стропилами (в мм). Ниже представлены сводные таблицы с рекомендациями в зависимости от нагрузки и размеров листовых заготовок.

• Таблица 1 :

Нагрузка (кг/кв.м)	Шаг между опорами (мм)	Толщина сотового поликарбоната (мм)
6	8	10	16	25	32
Обрешетка для двускатной конструкции
150	700	1300	1600	1800	6000
1050	800	1100	1200	2500
2100	400	550	600
175	700	800
1050	-
2100

Как соединить поликарбонат – профилями или клеем: какой вариант лучше

• Таблица 2 :

Толщина листа (мм)	Нагрузка (кг/кв.м)	Радиус (мм)
Обрешетка для конструкций арочного типа
	900	1000	1100	1200
6	60	1500
75	1300
90

Раскраивают сотовый поликарбонат на крупных объектах циркулярной пилой, диски используются с неразведенными мелкими зубцами. Отверстия формируются на расстоянии от кромки минимум в 40 м, сверла подбираются с углом заточки порядка 30 градусов. Метизы должны быть не плотно зафиксированы перпендикулярно к полотну. Шаг между крепежными элементами соблюдается в пределах от 300 до 400 мм).

Коротко о главном

Поликарбонат – синтетический строительный материал в листах, который обладает высокой прочностью, гибкостью и светопропускной способностью.

Монтаж профилированного поликарбоната

Профилированный поликарбонат не так давно начал масштабно использоваться в строительстве. Его применяют для возведения беседок, бань, теплиц и других построек. Однако монтаж профилированного поликарбоната имеет свои нюансы, соблюдая которые, вы добьетесь практичности и долговечности материала. И если вы не знаете, как крепить профилированный поликарбонат, то эта статья для вас. Но для начала разберем особенности данного материала.

Основные достоинства

Первое и самое главное преимущество заключается в хорошей гибкости поликарбоната по сравнению со стеклом. Это дает возможность обустраивать любые, даже полукруглые поверхности. Также он пропускает свет, что позволяет применять его для покрытия балконов, лоджий или парников.

Данный материал очень похож на металлический профнастил. За счет этого они практически одинаково устанавливаются, хотя при монтаже поликарбонатного листа стоит учитывать некоторые моменты. В целом, монтаж профилированного поликарбоната своими руками достаточно легок, что является большим плюсом в применении материала.

Также поликарбонатный лист имеет воздушную прослойку и может похвастаться теплоизоляционными характеристиками, устойчив к разнообразным физическим и механическим воздействиям, способен выдерживать температуры до -40 градусов по Цельсию.

Монтаж профилированного поликарбоната инструкция

как правильно крепить – этот вопрос возникает у многих потребителей, ведь, как говорилось выше, данный материал имеет свои нюансы. Мы подготовили небольшую инструкцию, которая поможет правильно монтировать материал, обеспечив долгие годы службы. А чтобы информация запоминалась лучше, разобьем все по пунктам.

1. Каркас, служащий главным элементом для установки листов, желательно красить в светлые цвета, чтобы предотвратить чрезмерный перегрев мест соединений. Рекомендуем использовать молотковую краску, потому что она более долговечна.
2. Если какие-либо детали (крепежи, стойки) повреждены, то их стоит утилизировать. Применение деформированных деталей приведет к уменьшению срока службы постройки.
3. Крепление панелей желательно проводить в теплую погоду. Это обеспечит легкость монтажа, снизит риск повреждений.

1. Листы нужно укладывать сторонами с ультрафиолетовой защитой вверх. Такие стороны помечены маркировкой.
2. Как при монтаже шифера или металлического профнастила, листы должны крепиться снизу вверх.
3. Листы, использующиеся для навесов, устанавливаются по гребням волны, для оград – по впадинам.
4. Края и места соприкосновения листов нужно закреплять к основной части на всех волнах.
5. Не стоит забывать о свойствах материала. Крепеж для профилированного поликарбоната должен иметь небольшие зазоры, чтобы обеспечить свободное расширение и сужение поликарбоната.
6. Разрешается уклонять поликарбонатный навес не больше 15 процентов.
7. Не применяйте листы больше 6 – 7 метров в длину. Это затруднит процесс установки и заберет уйму времени.

Соблюдая простые правила и рекомендации, вы добьетесь долговечности и качества постройки.

Монтаж профилированного поликарбоната своими руками

Если вы все еще не поняли, как крепить профилированный поликарбонат на крышу или другую поверхность, мы предлагаем посмотреть два небольших видеоролика, где подробно описывают методы и процесс установки.

Решили купить профлисты и обустроить территорию? Ждем вас в компании «Полигаль»! У нас представлен богатый ассортимент сотовой и монолитной поликарбонатной продукции, из которого каждый потребитель выберет нужный вариант. Позвоните нам уже сейчас, наши менеджеры расскажут правильные способы монтажа для профилированного поликарбоната, сориентируют по цене и помогут выбрать материал!

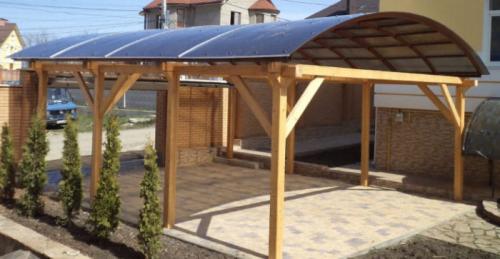

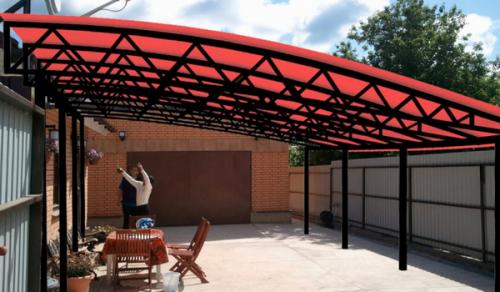

Монтаж поликарбоната на навес. Навес из поликарбоната своими руками: варианты конструкций и их строительство

10 мин.

Навес

Поликарбонат — сравнительно новый материал, у которого много достоинств, но очень мало недостатков. Этот полимер привлекателен, прочен, прозрачен, практичен, гибок и легок, поэтому ПК стал фаворитом владельцев дач и загородных участков. Если первые очень часто создают из «послушного» материала теплицы, то вторые нередко интересуются темой  «Навес из поликарбоната своими руками». В последнем случае сначала мастеру необходимо выбрать материалы, потом подобрать оптимальную форму и размеры конструкции, а затем найти или создать ее проект. Относительно несложная сборка навеса и «дружелюбность» кровельного материала дают шанс соорудить надежное, долговечное и эффектное строение.

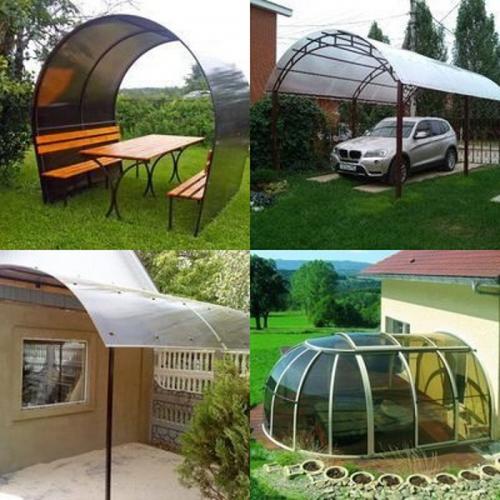

Каким будет навес из поликарбоната?

Первая задача, стоящая перед владельцами загородного участка, — выбор материалов для строительства сооружения. Навесы из поликарбоната могут быть собраны из дерева или металла, их крышей способен стать монолитный или сотовый ПК.

Разновидности поликарбоната

Как сделать навес из поликарбоната своими руками? Выбор оптимального кровельного материала — первый шаг, который предстоит сделать хозяевам загородного участка. Поликарбонат бывает двух основных видов.

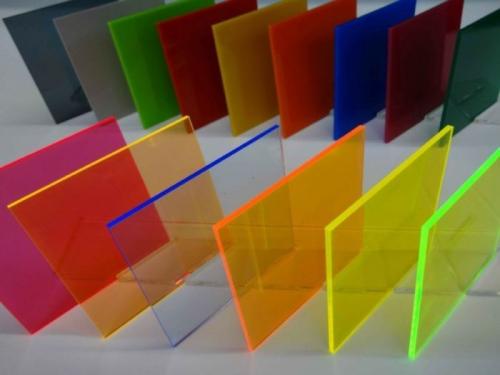

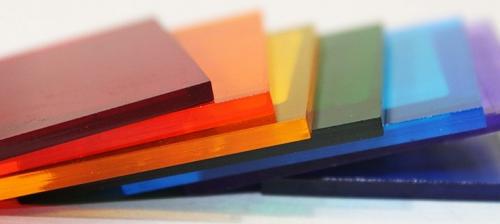

Монолитный ПК — листовой однослойный полимер, который очень похож на стекло, но во многом превосходит этот тяжелый и хрупкий материал. Монолитный поликарбонат отличается:

• гибкостью;
• легким весом;
• эстетичностью;
• огнестойкостью;
• экологичностью;
• доступной ценой;
• ударопрочностью;
• гладкой поверхностью;
• нулевым водопоглощением;
• нетребовательностью в уходе;
• хорошей светопропускной способностью;
• отличной защитой от ультрафиолета: это либо специальная невидимая пленка, либо протекционный слой, «вживленный» в структуру ПК.

Как ходить по поликарбонату при монтаже. Монтаж сотового поликарбоната своими руками

Профиль для поликарбоната служит для защиты от плесени и воды

Нарезать материал несложно но установка требует аккуратности, так как материал довольно хрупок. Ходить по сотовым листам строго запрещено. При проведении работ следует соблюдать указания производителя и не гнуть изделия сильнее, чем рекомендуется. При раскрое листов важна аккуратность, в противном случае защитное покрытие, предохраняющее материал от ультрафиолета, будет повреждено. Если в процессе нарезки внутри сот скапливается стружка, по окончании работы ее нужно удалить.

Чтобы сотовые листы прослужили дольше и внутрь не попали вода и плесень, нужно закупить профили для планок. Нужны также термошайбы для крепежей и герметизированные ленты. На упаковках изделий приводятся рекомендации производителей по установке. Их необходимо соблюдать, чтобы конструкция получилась надежной. Заранее следует подготовить смету по закупаемым материалам.

Необходимые инструменты

Для резки поликарбоната используют циркулярную пилу

Перед тем как стелить поликарбонат, нужно подготовить инструмент. Для нарезки листов небольшой толщины (до 1 см) хорошо подходит ручная ножовка. Ее использование требует определенной сноровки, иначе изделия можно повредить. Для толстых листов подходит циркулярная пила с твердосплавным диском. Возможно использование электролобзика, снабженного мелкозубчатой пилкой. Тонкие изделия (до 0,8 см) режут канцелярским ножом.

Среди других инструментов потребуется приготовить молоток и шуруповерт. Из клеевых составов для работы подходят специальные продукты для поликарбоната.

Комплектующие

Термошайбы используются для крепления поликарбоната

Для герметизации торцов сотовых изделий устанавливают специальные ленты из алюминия, чтобы внутрь не проникали вода, пылинки, микроскопические споры плесени и других вредителей, а также насекомые. Для нижних торцов приобретают ленты с перфорацией и профилем, закрывающим свободные просветы. Верхушки защищают монолитными лентами без отверстий. При сборке поликарбоната для арочных конструкций используются также стягивающие оцинкованные ленты. Профили для нижних торцов имеют форму литер L или F.

Перед монтажом крепежей важно правильно проделать в листах отверстия. Используются для этого сверла, предназначенные для дерева. При этом важно, чтобы в процессе не генерировалась избыточная теплота, способная привести к деформации материала. Поэтому сверло ставят на средние обороты. Дистанция от отверстия до ближайшего края изделия должна быть не менее 2 см.

Для монтажа креплений приобретаются герметизирующие термошайбы, создающие преграду для воды. Эти детали состоят из гибких пластиковых колец и заглушек. Иногда саморезы уже снабжены шайбами, но чаще их приходится приобретать отдельно. В продаже встречаются и мини-шайбы, отличающиеся меньшими габаритами.

Расположение листов и температура монтажа

Листы монтируют вертикально

Соты листов должны располагаться вертикально, чтобы внутрь не проникала вода и не возникало препятствий для выхода конденсата.  Не следует производить монтаж поликарбоната горизонтально, иначе скапливающаяся влага, замерзая, будет деформировать структуру материала.

В связи со склонностью материала изменять объем при нагреве и охлаждении нужно представлять, при какой температуре можно монтировать поликарбонат и какими последствиями чреват выход за эти рамки. На морозе листы становятся хрупкими, из-за чего возрастает риск образования трещин при изгибе. При работе с материалом зимой отверстия получаются слишком большими (из-за сжатия в объеме), из-за чего нарушается герметичность креплений.

Рекомендуемая температура монтажа поликарбоната – от 0 до +20°С. С некоторыми сортами можно работать при показателях до -10 градусов. При хранении листы также рекомендуется держать при такой температуре. В слишком теплых помещениях материал расширяется.

Источник: https://interer-stil.ru-land.com/novosti/podrobnaya-instrukciya-po-montazhu-sotovogo-polikarbonata-kreplenie-monolitnogo

Монтаж поликарбоната на теплицу. Этапы установки поликарбоната

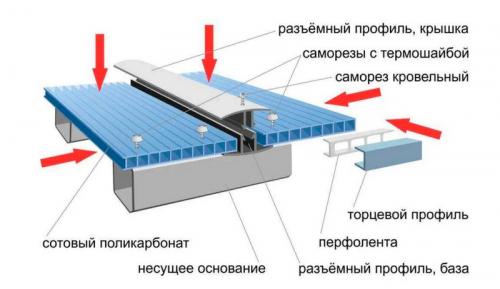

Качественный монтаж сотового поликарбоната – это не просто соблюдение всех рекомендаций и правил, но и использование при установке особых комплектующих:
- профили (из алюминия или поликарбоната);
- ленты (герметизированные или перфорированные);
- термошайбы.
Универсальность поликарбоната в механической обработке облегчает и упрощает монтаж сотовых панелей из него. Поликарбонатные листы легко режутся и сверлятся. Способ установки зависит от характеристик возводимой конструкции, вида крепежа и особенностей каркаса.

Подготовительные работы

Изучение особенностей сооружаемой конструкции и ее технических характеристик – первостепенная задача при любой технологии монтажа поликарбоната. Листы могут быть установлены в виде вертикальных или горизонтальных панелей, в прямой или криволинейной плоскости, в закрытом герметичном или в открытом исполнении (навесы и т.п.).

Внимательно изучите технологию обработки торцов сотового поликарбоната. При ее нарушении возникнет опасность затекания внутрь каналов воды с развитием плесени. Грибки в сочетании с грязью и пылью обезображивают внешний вид всей конструкции.

Поликарбонатные листы имеют защиту от разрушительного для любого пластика ультрафиолета. Этот слой наносится на одну сторону, которая обозначается специальной пленкой. Проконтролируйте, чтобы эта лицевая сторона была снаружи. Саму же пленку не удаляйте до завершения монтажа.

Инструменты и комплектующие

Набор монтажных инструментов зависит от вида, размеров и особенностей будущей конструкции. Разобравшись с количеством поликарбонатных листов, запаситесь стандартным комплектом инструментов для монтажа сотового поликарбоната.

- Ручная ножовка используется только для листов толщиной не более 10 мм. Более толстые листы лучше резать циркулярной пилой.
- Разъемные или неразъемные профили (алюминиевые или поликарбонатные) выбирают в зависимости от проекта сооружаемой конструкции.
- Угловые, фигурные и коньковые профили для стыков.
- Шуруповерт и молоток со всеми необходимыми метизами (коррозиестойкие гвозди и саморезы).
- Болты и термошайбы для крепления сотовых поликарбонатных листов к каркасному основанию.
- Влагостойкий клей для поликарбоната или его силиконовые аналоги.

Раскрой листов

Раскраивать поликарбонат нужно аккуратно, чтобы не повредить его защитный слой. В противном случае полимер будет подвержен разрушительному воздействию УФ-лучей и из-за солнечного света станет хрупким и разрушится.

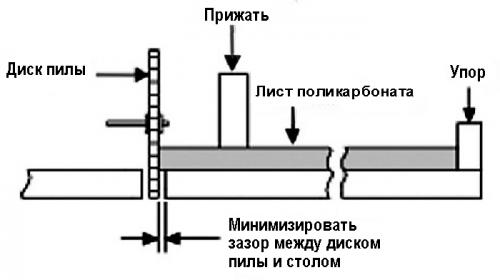

Распил поликарбонатных листов лучше делать циркулярной пилой, на которой установлен твердосплавный диск. Ровный и чистый срез можно обеспечить мелкими неразведенными зубьями циркулярки. После распила удалите стружку из внутренней полости сот.

Герметизация

Открытые торцы сотового поликарбоната – это прямой доступ пыли и влаги внутрь листов с последующим развитием плесени. Насекомые также любят селиться в сотах. Все это делает непривлекательным внешний вид прозрачной или полупрозрачной конструкции.
- Для герметизации верхних торцов используют сплошную алюминиевую ленту.
- Для нижних – перфорированную ленту со специальным профилем, который закроет торцы в процессе монтажа.

Отверстия для крепления

Неправильное сверление или позиционирование крепежа может привести к растрескиванию поликарбоната и разрушению всей конструкции. Правильные отверстия – гарантия надежного крепления поликарбонатных листов и их герметичного прилегания к каркасу.

Если диаметр отверстия не более 3 мм, то место сверления должно быть на расстоянии примерно 20 мм от края листа. Специальных сверл для поликарбоната не существует. Используйте стандартные сверла для древесины. Обязательное условие – средние обороты и контроль температуры.

Термошайбы

Поликарбонат крепится на специальные профили саморезами с термошайбами, которые герметизируют крепежное отверстия от проникновения внутрь влаги. Сама термошайба представляет собой пластиковую шайбу с выпуклой головкой и ножкой или без нее. В комплект термошайбы входит эластичное полимерное кольцо-уплотнитель и заглушка. Большой выбор цветов термошайб позволяет подобрать их точно в тон поликарбоната.

Монтаж монолитного поликарбоната. Инструкция по монтажу монолитного поликарбоната

Монтаж сотового поликарбоната Монтаж монолитного поликарбоната

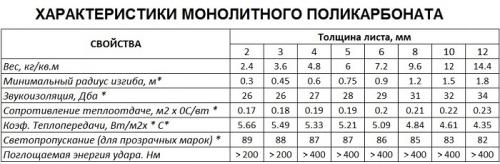

Сегодня во многих строительных, ремонтных, реставрационных работах применяются поликарбонатные листы с монолитной структурой. Материал обладает большим спектром полезных свойств и качеств:

• Ударопрочностью.
• Пожаробезопасностью.
• Легкостью.
• Устойчивостью к негативному воздействию окружающей среды.
• Химической стойкостью.
• Возможностью применять практически все виды обработок с использованием обычных инструментов.

Чтобы постройки из поликарбонатных листов были долговечными, эстетичными, устойчивыми и надежными, необходимо соблюдать определенные правила при монтажных работах. Данная статья содержит подробную информацию об основных методах работы с ПК листами и будет полезна многим начинающим и опытным строителям.



При установке листов монолитного поликарбоната применяют сухой и влажный методы.

Влажный метод монтажа

При влажном методе установки поликарбонатных листов используется полимерная замазка, исполняющая роль демпфера (показатель адгезии монолитного ПК к полимерной замазке и другим видам герметиков равен нулю).

Производственный процесс происходит следующим образом:

1. Наносим раствор по всей поверхности рамы.
2. Сверху укладываем монолитный ПК с зазором в 2 мм для создания оптимального микроклимата.
3. Плотно прижимаем материал к основе и удаляем лишнюю замазку.

Альтернативным вариантом замазки является применение резиновых прокладок.

Монтаж сухим методом

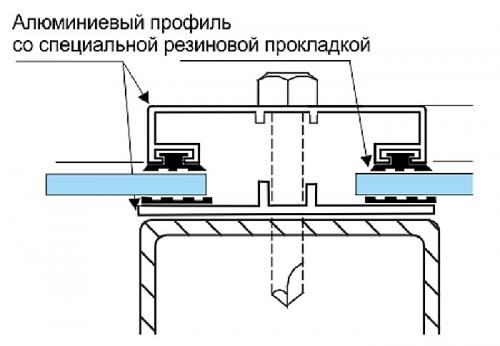

Сухой монтаж исключает использование герметических веществ (герметиков, замазок и т.д.). Герметизация проводится посредством различных метизов, в которые входят:

• Уплотнительные крышки.
• Профили.
• Саморезы, болты с гайками, шайбы и другие механические элементы.

Данный метод широко используется при строительстве объектов больших размеров. Монтаж заключается в укладывании ПК листов в местах крепления на резиновые уплотнители или специальную уплотняющую ленту, которые должны быть прикреплены к опорной конструкции. Возможно крепление листа к специальным профилям, оснащенным уплотняющей лентой. В результате панель надежно прижимается к опоре, имея защиту от жесткого давления, влаги, загрязнений.

Коэффициент линейного расширения монолитного ПК достаточно высокий, поэтому, при монтажных работах с листами, необходимо оставлять большие зазоры, которые помогают избежать деформации панелей.

Работы по проектированию должны учитывать размещение:

1. Дренажной системы, отводящей влагу.
2. Стоков воды по внутренним каналам опорных рам без попадания на наполнители.

Тщательно подготовленный проект позволяет добиться высокой герметичности и водонепроницаемости. Данные показатели особенно важны при возведении светопрозрачной кровли, защищающей пространство от дождевых и снеговых осадков.

При монтаже монолитных ПК листов необходимо соблюдать следующие правила:

• Изгиб панелей не должен превышать минимально допустимый радиус изгиба, который индивидуальный для каждой толщины листа.
• Опоры и крепления должны соответствовать максимально разрешенным нагрузкам.
• Располагать лист на опорную арку нужно внахлест с расстоянием 15-25 мм от края (данный показатель зависит от размера листа).
• Необходимо оставлять зазор на тепловое расширение.

Расчет размера теплового расширения

Коэффициент температурного расширения у ПК листов составляет 0,067 мм на 1 градус для 1 кв.м. площади. Это означает, что при изменении температуры на 1 градус, линейный метр листа уменьшается или увеличивается на 0,067 мм. Следует учесть, что у поликарбоната бронзового, серого, синего, черного цвета и других темных оттенков коэффициент равен 0,14 мм (вдвое выше, чем у прозрачных и белых листов).

Чтобы рассчитать размер теплового расширения нужно:

1. Определить максимальный показатель перепада годовой температуры.
2. Умножить полученный показатель на коэффициент линейного расширения для используемого вида поликарбоната.

Например, зазор при монтаже белых и прозрачных панелей в жесткой конструкции длиной 1 м при годовой разнице температур в 80 градусов (от -30 до +50) должен составлять 5,36 мм (0,067х1х80=5,36 мм).
