Полное руководство: как сделать водяной теплый пол своими руками

Полное руководство: как сделать водяной теплый пол своими руками

Введение

Водяной тёплый пол — это удобное и эффективное решение для обогрева помещений. Он не только обеспечивает комфорт, но и позволяет сэкономить на отоплении. В этой статье мы рассмотрим, как сделать водяной тёплый пол своими руками, какие материалы и инструменты для этого необходимы, а также как избежать распространённых ошибок.

Подготовка к установке

Необходимые материалы

• Трубы для тёплого пола (металлопластиковые или полимерные)
• Котёл или тепловой насос
• Циркуляционный насос
• Радиаторы (по необходимости)
• Краны и фитинги
• Изоляция
• Стяжка
• Гвозди или крепежные элементы

Подготовка помещения

Перед началом работ необходимо подготовить помещение. Удалите старое покрытие, очистите пол и проверьте горизонтальность поверхности. Если есть перепады, их нужно выровнять.

Установка водяного тёплого пола

Этап 1: Устройство основы

Первым делом нужно уложить изоляцию на пол. Это может быть пеноплекс или другой утеплитель. Затем устанавливается арматура, если планируется заливка стяжки.

Этап 2: Обустройство контура

Следующий шаг — устройство контура тёплого пола. Трубы укладываются по определённой схеме, которая может быть змейкой или спиралью. Учтите, что трубы не должны находиться слишком близко к стенам или друг к другу.

Этап 3: Монтаж труб

Трубы подключаются к котлу или тепловому насосу. Убедитесь, что все соединения герметичны и правильно закреплены. Для этого можно использовать краны и фитинги.

Этап 4: Подключение котла

Котёл или тепловой насос подключается к системе отопления. Убедитесь, что давление в системе соответствует рекомендациям производителя.

Этап 5: Проверка системы

Перед запуском системы необходимо проверить её на герметичность и правильность работы. Пустите воду и убедитесь, что нет утечек.

Безопасность и рекомендации

Меры безопасности

• Работы с электроинструментами должны проводиться в защитных перчатках и очках.
• Убедитесь, что система отопления правильно вентилируется.
• Не перегружайте систему — следуйте рекомендациям по мощности.

Рекомендации по выбору материалов

Материал	Преимущества	Недостатки
Металлопластиковые трубы	Долговечность, простота монтажа	Высокая цена
Полимерные трубы	Низкая цена, лёгкость в обработке	Меньшая прочность

Заключительные мысли

Установка водяного тёплого пола своими руками — это сложная, но выполнимая задача. Главное — следовать инструкциям, использовать качественные материалы и не пренебрегать мерами безопасности. Удачи в ваших строительных начинаниях!

Связанные вопросы и ответы:

Какие материалы мне понадобятся для установки водяного теплого пола

Монтаж всех моделей теплых полов имеет в основном схожий алгоритм. Поэтому целесообразно рассмотреть общую последовательность выполнения действий по установке данных систем отопления. А специфика различий будет указана чуть ниже.

Выбор схемы укладки

Наиболее распространенная схема укладки: «змейкой». Кабель укладывается последовательно через чередующиеся колена изгиба с прямым выходным отрезком вдоль стены. Нужно помнить, что минимальное расстояние от нее должно составлять 10 см.

Есть вариант двойного размещения провода: он сгибается пополам и укладывается параллельными линиями с соответствующим шагом.

Желательно сначала все начертить на бумаге с учетом расположения стационарной мебели и особенностей конфигурации помещения. В случае нагревательных матов процедура упрощается, так как там кабель уже зафиксирован в определенном положении на сетке.

Расчет материалов

Проще всего воспользоваться специальными программами, в массовом количестве представленными в интернете или таблицами, размещенными в строительных справочниках (некоторые из них дают производители в инструкциях, прилагаемых к изделию).

Главная цель расчета – получить значение потерь тепла через конкретное помещение. Далее определяется шаг укладки и общая длина кабеля. К ней прибавляется отрезок на выходе, проходящий вдоль стены. В самом конце уже можно высчитать количество единиц крепления и величину холодного провода.

Расчет мощности

При расчете этого показателя следует учитывать климатические условия, материал стен дома, особенности структуры здания. От этих характеристик зависит удельная мощность (р). Для нее установлены следующие усредненные значения:

• Кухня, жилые помещения 150 Вт/м²;
• Ванная комната 140-150 Вт/м²;
• Застекленная лоджия (или окна в пол) до 180 Вт/м².

Величины для других помещений можно найти в строительных справочниках. Важно учитывать, что значения несколько завышены, чтобы создать запас тепловой энергии (около 30%). Таким образом, зная общую площадь (S) обогреваемого помещения, мощность можно вычислить по формуле: Р = р х S х 1,3 .

Подготовительные работы

Основание, на которое будет монтироваться теплый электрический пол, нужно очистить от грязи и пыли, использовав сметочные приспособления или пылесос. При необходимости нужно удалить все старое покрытие, заделать трещины. Неровности малой величины затираются. Если их размер существенен, то делается выравнивающая стяжка толщиной 3-7 см. Перед ее нанесением пол грунтуется специальным составом.

Выравнивание основания. Фото: shutterstock.com

Укладка теплоизоляции

Сначала на пол укладывается полиэтиленовая пленка. На нее стелется теплоизоляционный материал. В качестве такового можно использовать фольгированный пенофол, пенопропилен или пенополистирол. Стыки проклеиваются скотчем. Демпферная лента, которая монтируется по периметру помещения, будет компенсировать расширение стяжки при увеличении температуры. В конце раскатывают арматурную сетку, к которой будет крепиться нагревательный элемент.

Как подготовить поверхность для монтажа водяного теплого пола

Для устройства водяного тёплого пола в квартирах и коттеджах наиболее распространёнными являются трубы на основе структурированного (сшитого) полиэтилена РЕХ. В этом материале длинные цепочки макромолекул обычного полиэтилена «сшиты» между собой поперечными связями, что придаёт пластику повышенную прочность и термостойкость. В зависимости от метода сшивки трубы подразделяются на РЕХа (пероксидный метод), РЕХb (органосиланидный метод) и РЕХс (радиационный метод).

Наиболее удобны в монтаже металлополимерные трубы композиции PEX-AL-PEX, в которых между слоями сшитого полиэтилена заключён слой алюминиевой фольги. Благодаря алюминию труба сохраняет приданную ей форму, меньше подвержена температурным деформациям и на 100 % защищена от диффузии кислорода в теплоноситель. Напомним, что наличие кислорода в теплоносителе приводит к коррозии металлических деталей системы.

Не меньшей популярностью при устройстве тёплых полов пользуются также трубы PEX-EVOH, в которых роль барьерного слоя от проникновения кислорода выполняет тонкий слой этиленвинилгликоля (EVOH). Трубы из полиэтилена повышенной термостойкости PE-RT дешевле труб PEX-AL-PEX и PEX-EVOH, однако термостойкость таких труб ниже, так как этот материал занимает промежуточное положение между обычным и сшитым полиэтиленом.

Физических поперечных связей между макромолекулами полимера в нём нет, а их взаимное сцепление обеспечивается наличием боковых октеновых ветвей (эффект липучки). Трубы из PEX-EVOH и PE-RT не сохраняют приданную им форму, поэтому при раскладке петель тёплого пола их надо немедленно надёжно фиксировать. В номенклатуре VALTEC присутствуютвсех перечисленных типов ( табл. 1 ).

Источник: https://remont.ru-best.com/remont-doma/polnyy-gid-po-montazhu-vodyanogo-teplogo-pola-svoimi-rukami

Как правильно уложить трубы для водяного теплого пола

Осуществляется с определенным шагом и в нужной конфигурации. При этом рекомендуется подающий трубопровод следует укладывать ближе к наружным стенам.

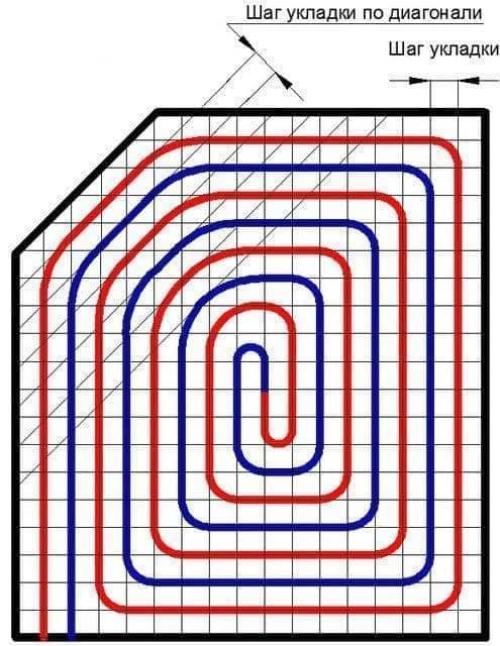

При укладке “одиночный змеевик” (рис.2) распределение температуры поверхности пола не равномерное.

Рис.2 Укладка петель теплого пола одиночным змеевиком

При спиральной укладке (рис.3), трубы с противоположными направлениями потоков чередуются, причем наиболее горячий участок трубы соседствует с наиболее холодным. Это приводит к равномерному распределению температуры по поверхности пола.

Рис.3 Укладка петель теплого пола спиралью.

Укладка трубы производится по разметке, нанесенной на теплоизолятор, якорными скобами через 0.3 - 0.5 м, либо между специальными выступами теплоизолятора. Шаг укладки рассчитывается и лежит в пределах от 10 до 30 см, но не должен превышать 30 см иначе возникнет неравномерный нагрев поверхности пола с появлением теплых и холодных полос. Области вблизи наружных стен здания называют граничными зонами. Здесь рекомендуется уменьшать шаг укладки трубы, для того чтобы компенсировать потери тепла через стены. Длина одного контура (петли) теплого пола не должна превышать 100–120 м, потери давления на одну петлю (вместе с арматурой) не более 20 кПа; минимальная скорость движения воды – 0,2 м/с (во избежание образования в системе воздушных пробок).

После раскладки петель, непосредственно перед заливкой стяжки, производится опрессовка системы при давлении 1.5 от рабочего, но не менее 0.3 МПа.

При заливке цементно-песочной стяжки труба должна находиться под давлением воды 0,3 МПа при комнатной температуре. Минимальная высота заливки над поверхностью трубы должна быть не менее 3 см (максимальная рекомендуемая высота, по европейским нормам - 7 см). Цементно-песчаная смесь должна быть не ниже марки 400 с пластификатором. После заливки стяжку рекомендуется «провибрировать». При длине монолитной плиты более 8 м или площади больше 40 м²необходимо предусмотреть швы между плитами минимальной толщиной 5 мм, для компенсации теплового расширения монолита. При прохождении труб через швы они должны иметь защитную оболочку длиной не менее 1 м.

Пуск системы осуществляется только после полного высыхания бетона (примерно 4 дня на 1 см толщины стяжки). Температура воды при пуске системы должна быть комнатной. После пуска системы ежедневно увеличивать температуру подаваемой воды на 5°С до рабочей температуры.

Какой шаг укладки труб подходит для моего помещения

Параметр зависит от размеров отапливаемой площади и уровня теплоизоляции. В инструкции к котлу производитель часто указывает предельные характеристики для утепленного здания. Если потери дома неизвестны, то рекомендуем брать технику с запасом мощности в 20-25%.

Слишком продуктивное отопительное оборудование для теплого пола нецелесообразно. Агрегат станет перегревать воду, в результате чего конструкция выйдет из строя. При монтаже аппарата в неотапливаемых комнатах надо правильно рассчитать мощность, поэтому советуем нанять профессионала-теплоэнергетика.

Модель на дизеле Источник thewalls.ru

Регулировка

Простота эксплуатации зависит от возможности настройки производительности котла для теплого пола. Модели с автоматическим режимом экономно расходуют топливо. Пользователь задает только нужные параметры при запуске, а система обеспечивает точное выполнение задач. Техника с ручной регулировкой дешевле автоматики.

Энергонезависимость

Виды с электронным управлением увеличивают КПД котла для теплого пола, но снижают автономность. При обесточивании отопительная система перестает обогревать помещение. При частых отключениях лучше использовать механическое оборудование или держать под рукой источник бесперебойного питания.

Способ установки

Котлы для теплого пола различают по вариантам монтажа. Компактные навесные прикручивают к стене в комнате. Внутри моделей должен быть насос, который обеспечивает постоянную циркуляцию теплоносителя в трубах. У недорогих, практичных устройств есть ограничение в производительности – не более 35 кВт.

Если нужны мощные котлы, тогда отдают предпочтение напольным конструкциям. Агрегаты с параметрами до 120 кВт отлично справятся с обогревом пола и радиаторов крупных систем. Из-за габаритности технику размещают в отдельных помещениях (котельных).

Способ установки Источник svoydom.info

Число контуров

Как и стандартные котлы, модели имеют разное количество контуров. Одинарное оборудование предназначено только для одной задачи – разогрева теплоносителя. Если надо увеличить функциональность, нужна дополнительная техника (бойлер, теплообменник).

Многозадачные двухконтурные котлы обеспечивают одновременный нагрев воды как для теплого пола, так и для бытовых нужд. В оборудование встроили проточный обменник и накопительный водонагреватель. Стоимость моделей часто на порядок выше, чем у одинарных аналогов.

Как подключить водяной теплый пол к системе отопления

Для людей, которые хотят сами спроектировать и смонтировать водяные полы, наш онлайн калькулятор для расчета водяного теплого пола будет просто незаменим!

Область применения нашего онлайн калькулятора:

• расчет сметы (будет просчитана и отображена средняя стоимость всех материалов)
• расчет материалов (калькулятор рассчитает длину трубы для водяного теплого пола, коллектор, количество утеплителя, фитингов и крепежных элементов)

Вы можете сделать расчет теплых водяных полов по площади, калькулятор все сам просчитает и выдаст список всех материалов и их количество.

Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы. Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.

Рекомендуется соблюдать шаг укладки в диапазоне 150-300 мм, для труб диаметром 16, 18, 20 мм не превышать длину контура более чем на 100, 120, 125 м, соответственно.

В больших помещениях со значительной протяженностью контура, для того чтобы сохранить тепловой поток необходимой мощности, следует увеличить расстояние между трубами и выполнить укладку дополнительных контуров. При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.

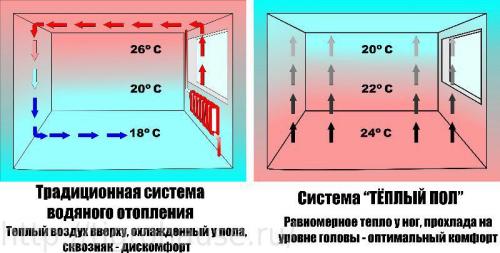

Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.

Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.

Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.

Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.

Полезные таблицы при расчете теплого пола:

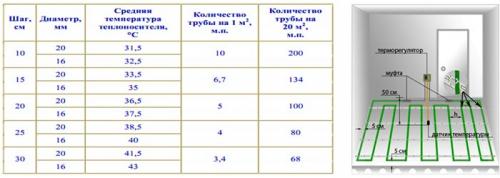

Таблица: Расход трубы при монтаже теплого пола

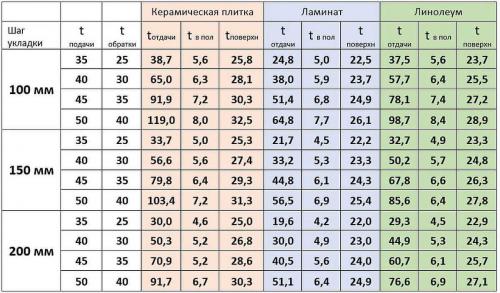

Таблица: Температура теплого пола под плитку, ламинат и линолеум

Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!

Какие особенности монтажа водяного теплого пола на деревянном полу

Гофрированные трубы из нержавеющей стали. Фото: shutterstock.com

Гофрированные трубы изготавливаются из нержавеющей стали. Но в отличие от классических гладкостенных труб они имеют характерную поверхность в виде «гармошки». Материал отличается высокой стойкостью к коррозии, высоким температурам и давлениям.

Изделия этого типа оптимально подходят для водяного теплого пола, а также для систем водоснабжения и отопления. Они отлично гнутся, что многократно облегчает монтаж, в том числе при выполнении резких поворотов контура. Трубы долговечны – нередко производители предоставляют гарантию на 30-40 лет и более. Но есть и недостаток, связанный с тем, что на внешней поверхности гофры оседает много пыли.

Основные характеристики

Плюсы и минусы

Высокая стойкость к коррозии, долговечность, стойкость к высоким температурам и давлениям, простота монтажа и нулевая кислородная проницаемость

На внешней поверхности гофры оседает пыль

На какие модели стоит обратить внимание

15А – 50 м из нержавеющей стали ZEISSLER

Изделие из нержавеющей стали с неограниченным, по данным производителя, сроком службы. Содержит в составе высоколегированный сплав, что обеспечивает стойкость к коррозии и высокую прочность. Устойчива к гидроударам до 65 атм. Легко гнется, что облегчает монтаж. Производитель предоставляет гарантию 3 года. Толщина стенок — 0,3 мм.

ViEir 20A

Гофрированная труба из нержавеющей стали универсального назначения. Подходит для водяного теплого пола благодаря тому, что ее можно согнуть даже под острым углом. Выдерживает температуры в диапазоне от -40^оС до +150^оС.

Источник: https://interer-stil.ru-land.com/novosti/kak-ustanovit-vodyanoy-teplyy-pol-svoimi-rukami-poshagovaya-instrukciya

Нужно ли дополнительное обогревательное оборудование для водяного теплого пола

Герметик BCG 30E для «теплого пола» используется в отопительных системах с водой и газовыми котлами. Он подходит для труб «теплого пола» из пластика и металла. В местах течи отопления, образуются нестареющие эластичные уплотнения. Для получения продолжительного эффекта, BCG 30E герметик жидкий нужно оставить в системе, тогда ремонт системы «теплый пол» будет качественным. Если герметик для системы «теплый пол» использовать правильно, он не нанесет ущерба насосу и измерительным приборам, и устранит течь системы отопления. Чтобы вы узнали, как устранить течь в системе отопления, «теплом полу», и правильно выполнили ремонт отопления в доме, ознакомьтесь с инструкцией. Цены на немецкий жидкий герметик .
Если "теплый пол" заполнен не водой, а антифризом, то нужно использовать BCG F .

Как заделать течь в системе «теплый пол»?

• 1. Чтобы протечка «теплого пола» была устранена фильтры системы нужно удалить или отсечь кранами.
• 2. Чтобы вода беспрепятственно прошла через всю систему отопления, где течет соединение труб, открывают магистральные краны на всем пути герметика.
• 3. Чтобы устранить течь, систему «теплый пол» заполняют теплоносителем.
• 4. Устранение течи отопления требует постоянного поддерживания температуры , давления и циркуляции теплоносителя.
• 5. Прежде чем заделать течь системы «теплый пол», проверяют исправность насосов и удаляют из системы воздух.
• 6. Емкость с BCG 30E тщательно взбалтывают, чтобы размешать находящийся на дне осадок.
• 7. Перед тем, как устранить течь в «теплом полу», сливают горячую воду в объеме равном количеству вливаемого в систему труб «теплый пол» герметика.
• 8. Перед тем, как заделать трубу, в систему «теплый пол» герметик для труб отопления добавляют насосом.
• 9. В данных условиях продолжительность работы отопительной системы составляет 7 часов, чтобы герметик равномерно размешался.
• 10. BCG 30E жидкий герметик для труб уплотняется и устраняет течь в период от одного дня до недели. Это зависит от состояния среды, в которой произошла течь в трубе «теплого пола» и величины течи.

Как рассчитать необходимое количество воды для системы водяного теплого пола

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

• вывести на рабочие температуры и оставить в работе на несколько дней;
• на холодном теплоносителе протестировать на повышенном давлении;
• провести опрессовку теплых полов воздухом.

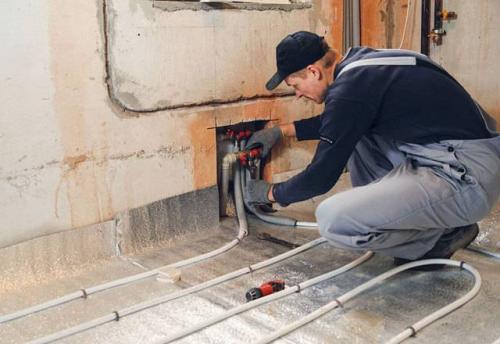

  Перед заливкой стяжки или укладки плит жесткого основания систему теплых полов тестируют под давлением — опрессовывают

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора.

Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности, снова заполнять и тестировать.

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади.

Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Как выбрать подходящие трубы для водяного теплого пола

Система отопления теплый пол основана на использовании воды как теплоносителя. Некорректное качество воды может привести к неэффективной работе системы, повреждению оборудования и проблемам с поддержанием комфортной температуры в помещении. Поэтому необходимо правильно подготовить воду для системы отопления теплый пол, чтобы обеспечить ее надежную и эффективную работу.

Основные причины подготовки воды для системы отопления теплый пол включают следующие:

• Уменьшение образования накипи и ржавчины. Некачественная вода может содержать в себе растворенные минералы, которые могут оседать на стенках и трубах системы отопления, образуя накипь. Это может привести к уменьшению пропускной способности системы и увеличению расхода энергии для обогрева. Подготовка воды позволяет уменьшить содержание минералов и предотвратить образование накипи.
• Защита от коррозии. Вода может содержать в себе кислород и агрессивные элементы, которые могут вызывать коррозию металлических элементов системы отопления. Подготовка воды помогает уменьшить содержание кислорода и агрессивных элементов, предотвращая коррозию и увеличивая срок службы оборудования.
• Предотвращение засорения и засламления системы. Вода может содержать в себе механические примеси, такие как песок, грязь или остатки строительных материалов. Эти примеси могут засорять и засламлять систему отопления, уменьшая ее эффективность и приводя к необходимости регулярной чистки и обслуживания. Подготовка воды позволяет уменьшить содержание примесей и предотвратить их попадание в систему.
