Каркас из бруса под гипсокартон. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Каркас из бруса под гипсокартон. Деревянный каркас под гипсокартон —, какой брус выбрать и как крепить

Облицовка стен гипсокартоном предусматривает устройствоили деревянных брусьев. Преимущественно используется обрешетка из металла, она долговечнее и практичнее.

В помещениях с нормальным и сухим температурно-влажностным режимом для устройства каркаса допустимо применение деревянных брусков, влажностью 12%, пропитанных антисептическим и антипиреновым составами. В местах с повышенной влажностью, а также там, где требуется повышение огнестойкости конструкций используется только металлический каркас.

Какой нужен брус

Для устройства деревянных каркасов выбирают брус сечением 50х30 и 60х40 мм (потолки), 40х25 (стены). Основные требования к материалу: влажность – не более 12%, отсутствие трещин и прочих дефектов. Распространенная природа дерева – сосна.

↑

Какой нужен крепеж и способы соединения

Соединение деталей каркаса, их крепление на стене и потолке выполняют дюбель-гвоздями . В бетонных поверхностях предварительно делают отверстия перфоратором со сверлом, диаметр которого соответствует диаметру дюбеля.

К дополнительным элементам крепежа можно отнести металлические уголки . Ими стыкуют вертикальные стойки с горизонтальными. Крепление направляющих деревянных брусьев ведут с шагом 40-60 см (расстояние между ближайшими стойками).

Соединение элементов деревянного каркаса друг с другом выполняют саморезами под углом или металлическими перфорированными уголками. Монтаж брусьев на стене делают с отступом от нее, используя потолочные и напольные стартовые профили или без отступа, когда стартовые бруски не нужны, а вертикальные стойки крепят сразу на стену. Если она кривая, делают ее выравнивание спецсоставами или путем подкладывания в нужных местах деревянных прокладок.

↑

Требования к материалам и правила работы

В своде правил по проектированию и строительству есть основные требования, которые нужно соблюдать для создания прочного каркаса и последующего размещения листов. Вот основные из них:

1. Все изделия и материалы должны иметь гигиеническое заключение и пожарные сертификаты;
2. В пространстве между каркасом и черновым основанием, там где того требуют условия эксплуатации, необходимо размещать тепло-, звуко-, огнеизоляционный материал;
3. Водопоглощение водостойких и водоогнестойких листов гипсокартона должно быть не более 10%;
4. Листы ГКЛВО (влагоогнестойкие) применяются в помещениях с влажностью воздуха не более 90%, температурой, не превышающей 30С. При их использовании для обработки поверхности используются водостойкие грунтовки, шпаклевки, краски;
5. Для крепления листов ГКЛ толщиной не более 15 мм на деревянный каркас используются шурупы TN35, толщиной до 24 мм – TN45;
6. При продольном размещении листов шаг их крепления делают не больше 60 см, при поперечном – не более 1.25 м;
7. Для улучшения звукоизоляционных свойств конструкции между направляющими брусьями, потолком и полом прокладывается уплотнительная лента;
8. Фиксация листов к каркасу осуществляется саморезами с шагом 25 см, (вразбежку) с отступом от краев – 10 мм (край с картоном), 15 мм – (обрезанный край);
9. Стыки листов при их вертикальном расположении должны приходиться на центр стоек, при горизонтальном – на дополнительные бруски, размещенные между вертикальными стойками;
10. Шаг несущих брусьев на потолке – 50 см при поперечном расположении ГКЛ, 40 см – при вертикальном;
11. Шаг крепления ГКЛ на потолке – не более 17 см.

Монтаж гипсокартона на деревянные стены. Утепляем стены перед монтажом

Перед монтажом гипсокартона, по желанию устанавливается утеплитель – минеральная вата, пенопласт или другой. Чтобы утеплитель не намокал, поверх него крепится пароизоляционная пленка. Все материалы приобретаются с 10% запасом.

Для монтажа, к примеру, пенопласта, выполняются такие этапы работ:

Производится дополнительное выравнивание стен или определяется самый выступающий участок, по которому будет производиться монтаж;

Стена обрабатывается грунтовкой ;

Пенопласт монтируется в порядке, обратном гипсокартону – то есть, сначала кладут кусочки на небольшие поверхности, а затем используют большие листы;

Оконные проемы и другие потенциальные опасности возникновения щелей дополнительно шпатлюются;

Через пару суток дополнительно крепят листы гвоздями тарельчатого типа, под которые высверливаются отверстия в стене;

Если на данном этапе остались зазоры, их закрывают кусочками пенопласта или монтажной пеной (без содержания толуола!), излишки срезаются ножом, стыки еще раз покрывают клеящим раствором.

Для крепления ваты используется специальный степлер. Следует также избегать появления на этом этапе щелей или прогалин, так как иначе смысл теплоизоляции будет утерян.

Утепление ватой деревянной стены под гипсокартоном Источник gipsokarton-blog.ru

Это может быть интересно! В статье по следующей ссылке читайте про камин в деревянном доме .

Этап обработки стен от грибка и огня следует производить перед укладкой утеплителя.

Далее крепится сам гипсокартон, при этом соблюдается порядок – сначала крепят большие листы, затем мелкие элементы.

Монтаж гипсокартона на стены

Этот этап кажется более простым, чем предыдущий, но при его выполнении все же требуется:

соблюдать технологические зазоры – снизу можно оставить 1 см, потом закрыв это плинтусом, сверху понадобится больше – примерно от 5 см;

кроме того, между самим листами нужно оставить 2 мм , потом закрыв их шпатлевкой;

допускается вариант монтажа «внахлест» , когда вручную обрабатываются края листов, образуя углы под 45 градусов, потом кладутся «в стык»; горизонтальные линии укладки гипсокартона не должны сходиться (листы кладут в «шахматном» порядке);

рекомендуется вкручивать саморезы на расстоянии максимум в четверть метра друг от друга, но не более;

швы поверх лучше проклеить лентой («серпянкой») и потом зашпаклевать.

В некоторых случаях для экономии пространства профили утапливают в стены. При этом надо учитывать неизбежную усадку деревянного дома. Наглядно показано в видеоролике:

Зазоры между потолком и листами закрываются декоративными элементами, но при этом стоит знать, что они также не должны крепиться к стенам. Для сохранения гибкости движения конструкций саморезы не затягивают наглухо, оставляю небольшой зазор в случае, если конструкция будет «гулять». Но шляпку самореза следует «утопить», чтобы потом можно было нормально зашпатлевать поверхность или поклеить обои.

Как крепить гипсокартон к стене на рейки. Гипсокартон на деревянных рейках

Несмотря на то, что в настоящее время существует способ монтажа гипсокартона на каркас из металлического профиля, многие предпочитают монтировать эту отделку на деревянную обрешетку.

Гипсокартон на деревянных рейках предпочтителен, если необходимо монтировать одноуровневый потолок или просто обшить стену. Это способ дешевле, высушенная в камере рейка не деформируется, отлично выдерживает такую нагрузку и способна надежно служить многие годы. Кроме того, такой монтаж прост, и его выбирают те, кто ведет обшивку гипсокартоном самостоятельно.

Монтаж реечного каркаса для подвесного потолка

• 1 Подготовительные работы.

  Перед началом монтажных работ визуально определяется самая нижняя точка потолка. От нее ведется разметка его проектного положения: отступают 5см, и с помощью уровня чертят горизонтальную линию по периметру. Если работа выполняется правильно, то начальная и конечная точка должны совпасть. По этой горизонтали с помощью саморезов по всему периметру крепится рейка.

• 2 Монтаж продольных реек.

  Далее необходимо заготовить продольные рейки для обрешетки . Профиль выбирают от 30*40 до 50*70 см. Готовая длина каждой должна быть на 1 см меньше длины потолка. Их прикручивают саморезами на равном расстоянии друг от друга. Возможная кривизна поверхности потолка устраняется либо стесыванием рейки, либо во впадины подкладываются небольшие куски плотного картона. Продольные рейки крепятся саморезами к поверхности потолка.

• 3 Монтаж обрешетки.

  Для деревянной обрешетки выбирают высушенные в специальной сушильной камере рейки . Это полностью исключает возможность их деформации. Нужно помнить, что сырой материал при высыхании может привести к выпадению саморезов из тела древесины. Если материал хорошего качества, то рейки крепят с шагом от 50 до 70 см . Для регионов с влажным климатом или в случае, если в помещении недостаточная вентиляция, шаг лучше сократить до 40см . На саморезах экономить не стоит. В любом случае надежное крепление реек каркаса к потолку обеспечит вам длительную и беспроблемную эксплуатацию конструкции в будущем.

• 4 Монтаж продольных реек для соединения листов гипсокартона.

  Подходящий размер для работы – 25*80 мм. На широкую сторону удобно стыкуется лист. Кроме того, это гарантирует надежность монтажа. Размечать будущее расположение реек нужно таким образом, чтобы стык листов гипсокартона приходился на их середину. После этого укладываются кабели электропроводки и приступают к монтажу гипсокартона.

Каркас для гипсокартона. Особенности сооружения каркаса под гипсокартон для стен и потолка

Основной тип крепления гипсокартона – это каркасная конструкция, которая крепится к отделываемой поверхности. По сути, это возведение новой стены каркасного типа. Так как гипсокартон имеет определенную массу, то требования к обрешетке всегда были жесткими. Еще совсем недавно ее сооружали из деревянных брусков (реек), но это уже вы прошлом, потому что им на смену пришли более качественные материалы – металлические профили.

Хотя необходимо отдать должное, рейки иногда и сегодня еще используются, но крайне редко. Почему это произошло? Во-первых, древесина имеет свойства изменять свои размеры под действием перепадов влажности и температуры. Со временем бруски рассыхаются, трескаются, покрываются червоточиной и плесенью. Во влажных помещениях они быстро коробятся.

Фото: каркас под гипсокартон металлического профиля

Все это отсутствует у металлического профиля, поэтому именно этот материал в настоящее время стал основой сооружения каркаса под гипсокартон.

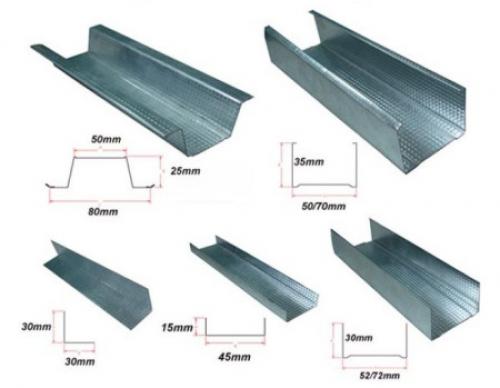

Виды профилей для каркаса под гипсокартон

Производители предлагают несколько видов профилей, у каждого из которых свое предназначение.

Разные формы профилей под гипсокартон

• ПН – это направляющий профиль . Обычно это вид используется для сооружения контура будущей обрешетки. Крепится он к стенам, полу и потолку. Имеет П-образную форму, где ножки всегда стандартного размера – 40 мм, а полка 50-100 мм.
• ПС – стоечный . По сути, это та же направляющая. В его конструкции есть специальные два продольных желобка, которые увеличивают жесткость профиля. Ширина ножек – 50 мм, полки 50-100 мм. Используется этот профиль только для сооружения каркаса для стены.

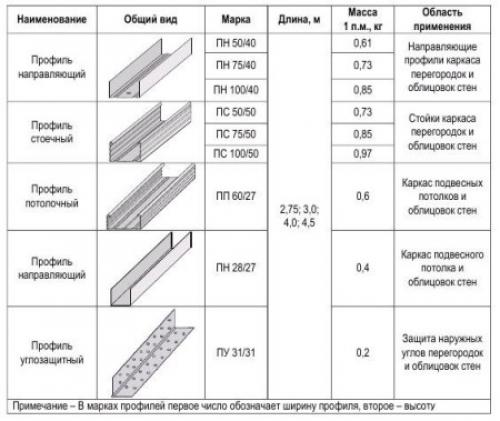

Области применения металлических профилей

• ПП – потолочный , с тремя продольными канавками. У него стандартные размеры – 60х27 мм.
• ПНП – направляющий потолочный . Его используют для сооружения контура под подвесную конструкцию. Имеет стандартные размеры – 27х28 мм.
• ПУ – угловой . Используется в тех случаях, когда необходимо сделать выпуклую конструкцию, к примеру,или ниши. Это перфорированный элемент с углом 85°. Кстати, он бывает не только внешним, но и внутренним.
• ПА – арочный . Его используют для сооружения дверных проемов, а также при создании волнообразных конструкций на потолке.

Источник: https://dekor-i-interer.ru-land.com/stati/karkas-iz-brusa-pod-gipsokarton-derevyannyy-karkas-pod-gipsokarton-kakoy-brus-vybrat-i-kak

Деревянный каркас своими руками. Как быстро и недорого построить каркасный дом своими руками

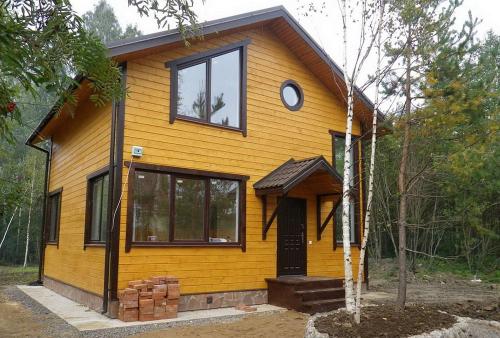

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

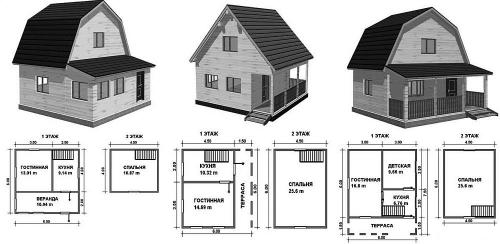

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

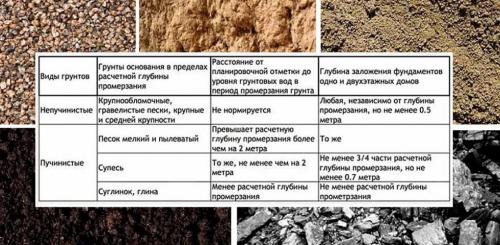

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

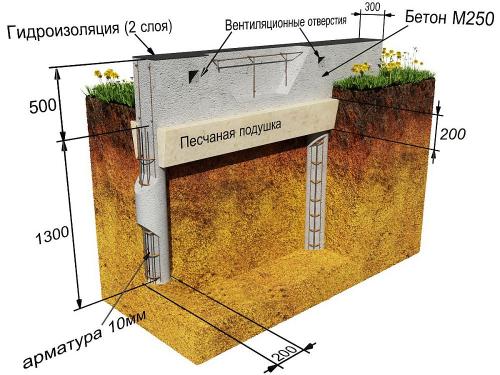

Особенности ленточного фундамента

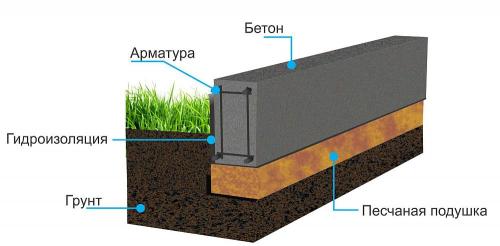

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.
3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

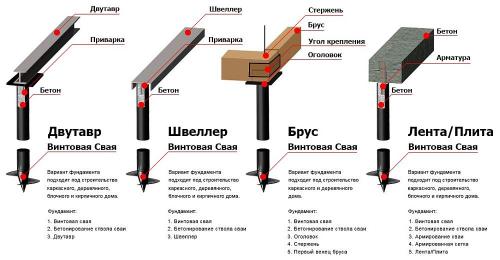

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

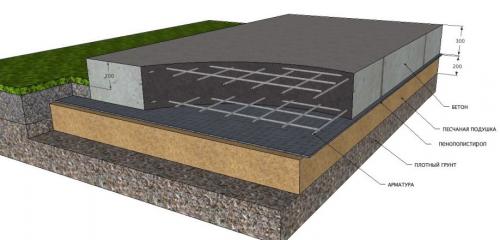

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Источник: https://dekor-i-interer.ru-land.com/stati/karkas-iz-brusa-pod-gipsokarton-derevyannyy-karkas-pod-gipsokarton-kakoy-brus-vybrat-i-kak

Видео деревянный каркас для перегородок
