Как сделать вентиляционное отверстие в стене. Вентиляция в стене

19.12.2021 в 20:01

Как сделать вентиляционное отверстие в стене. Вентиляция в стене

Воздухообменная система также предусматривает формирование притока свежего воздуха через стену. На сегодня выделяют два типа вентиляции, которые встраиваются в стену и в окно — естественная и механическая.

Первый вариант, то есть естественный приток воздуха, обеспечивается за счет стенового приточного клапана. Принцип его действия схож с основой функционирования оконного клапана: по сути, создается дополнительное сквозное отверстие для движения воздуха, но контролировать его объем человек не имеет возможности.

В процессе монтажа приточного клапана специалист должен обязательно учитывать климатические условия окружающей среды: в регионах с затяжными и морозными зимами (большая часть России) стеновой вентиляционный клапан промерзает и также способствует происходить данному процессу, охватывая стену вокруг отверстия.

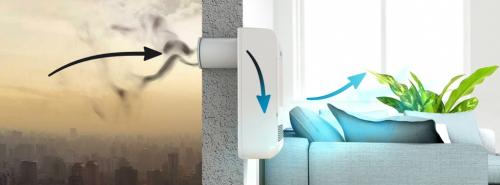

Второй вариант — механическая приточная вентиляция также вставляется в конструкцию стены. Данное устройство позволяет контролировать и регулировать объем поступающего воздуха в помещение. Механическая вентиляция — это специальные устройства с вентиляторами, которые принудительно нагоняют воздух из окружающей среды.

Для формирования вентиляционного отверстия в стене делается сквозная дыра — воздуховод. Важно обратить внимание, что для монтажа разных устройств необходимо делать отдушины различного диаметра. Размеры вентиляционных отверстий приведены ниже:

  • Для приточных стеновых клапанов понадобится 10-13,2 см.
  • Для проветривателя необходимо 8,2-15,0 см.
  • Для рекуператора нужно одно отверстие 21,5-22,5 см либо два отверстия диаметром по 8-9 см с расстоянием 20-35 см между ними.
  • Для бризеров для формирования приточной вентиляции — 13,2 см.

Как сделать вентиляционное отверстие в стене. Вентиляция в стене

Вентиляционное отверстие на кухне. Что предпринимать запрещено?

В старых домах вентканалы нередко делались с использованием деталей из дерева. Плюс в них могут находиться кабели систем электроснабжения и/или связи. В такие шахты выводить отвод от вытяжки над газовой плитой запрещено.

Продукты сгорания от печи на газу имеют повышенную температуру, а также содержат водяные пары, СО и СО2. Вытягивать подобный коктейль в вентиляционный канал, который не предназначен для этого, нельзя.

Отвод воздуха от газовой плиты разрешается делать в вентиляционные каналы, которые выполнены исключительно из негорючих материалов – бетона или стали

С одной стороны вентканалы в кухне с газовой плитой должны обеспечивать должный воздухообмен, а с другой исключать возможность возгорания от продуктов горения природного газа.

Еще один момент – покупка и установка в кухне принудительной вытяжки-зонта. Продавцы такого оборудования нахваливают свой товар и рекомендуют приобретать технику по-мощнее на 900–1100 м3/час. Однако большая мощность в данной ситуации скорее вред, нежели благо.

Если вентиляционное отверстие в стене и шахта-стояк по диаметру рассчитаны на пропуск 180–200 м3/час, то сильно больше они через себя прокачать не дадут физически.

Даже если «зонт» будет гудеть на всю мощь и толкать больший объем воздуха, канал прокачать его не сможет. В итоге либо «вытяжка» станет работать вхолостую, либо в шахте образуется обратная тяга. От обоих вариантов толку ноль.

Сложности часто также возникают, когда квартира находится на верхнем этаже многоэтажки. В подобной ситуации вентиляция в кухне нередко работает слабо. Диаметр вентканала позволяет обеспечивать естественный воздухообмен на должном уровне, а тяги практически нет.

Согласно требованиям нормативных документов воздух в домовой вентиляции с естественным побуждением должен двигаться со скоростью приблизительно 0,5–1 м/с

Чтобы образовывалась требуемая тяга, воздушный поток из комнаты должен попадать в вертикальную трубу, а дальше проходить по ней беспрепятственно минимум 2 метра. Однако на верхнем этаже вентиляционное отверстие на кухне расположено под потолком и не дает необходимого расстояния.

Сверху только чердак и до конца вентиляционный шахты, которая там обрывается, остается менее полуметра. Воздухообмен в результате происходит, но он слишком мал для варочной печки на газу.

При таком раскладе придется ставить дополнительную вертикальную трубу нужной высоты, иначе обеспечить требования к вентиляции в комнате с газовой плитой будет невозможно. Принудительная вытяжка способна решить данную проблему. Но при отключении света вентилятор перестанет работать, что запрещено уже противопожарными нормами.

Вентиляционные отверстия в квартире. Общее устройство

Вентиляционные отверстия в квартире. Общее устройствоПеред тем как сделать вентиляцию в квартире, важно разобраться с принципами ее работы, понять, как устроена система, и какие проблемы могут возникнуть в процессе. Если рассматривать на примере многоэтажного дома, в нем на этапе строительства закладывается множество каналов, через которые удаляется грязный воздух из помещений. Вентиляционная система сконструирована таким образом, чтобы свежий поток попадал естественным путем — через дверные проем, окна или форточку.

Преимущества системы вентиляции естественного типа очевидны:

  • Минимальные расходы на монтаж, что позволяет снизить себестоимость конструкции.
  • Способность работать в автономном режиме.
  • Независимость от электричества.
  • Обеспечение оптимальных условий, которые наиболее благоприятно влияют на здоровье человека.

Вентиляционные отверстия в квартире. Общее устройство

Естественная вентиляция имеет и ряд минусов:

  • При сильном ветре может появиться обратная тяга, что приводит к попаданию мусора внутрь помещения.
  • Чтобы вентиляция нормально работала, должно выполняться специальное правило — температура внутри выше, чем снаружи.

Но даже качественный монтаж вентиляции в квартире на этапе строительства может оказаться неэффективным, если применяются «недышашие» материалы. Монтаж пластиковых окон, герметичных дверей и прочих современных конструкций приводит к нарушению вентиляции, а далее к ухудшению микроклимата в помещении. Для исправления ситуации требуется проверка и ремонт вентиляции в квартире.

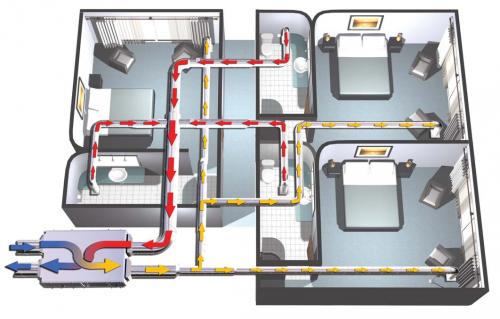

Одним из вариантов является обустройство системы принудительного типа, когда к работе подключаются вентиляторы. Их задача заключается в отводе старого воздуха из помещения и освобождение площади для входа чистого потока. Изделия устанавливаются в специальные отверстия  (шахты туалета и кухонного помещения).

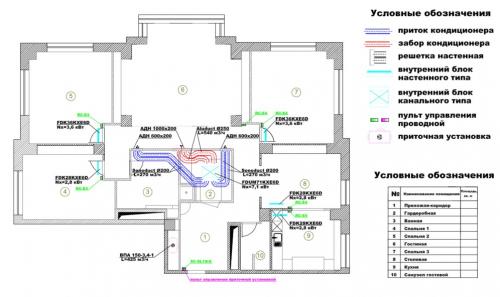

Такой проект вентиляции квартиры подразумевает монтаж специальных клапанов, способствующих воздухообмену. Именно через эти отверстия поток поступает внутрь, а удаление происходит естественным образом, через существующие вентиляционные каналы.

Вентиляционные отверстия в квартире. Общее устройство

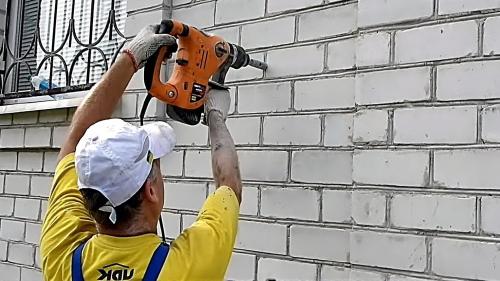

Как сделать круглое отверстие в кирпичной стене. Как осуществляется процесс

Перфоратор должен быть мощным со спецприспособлениями.

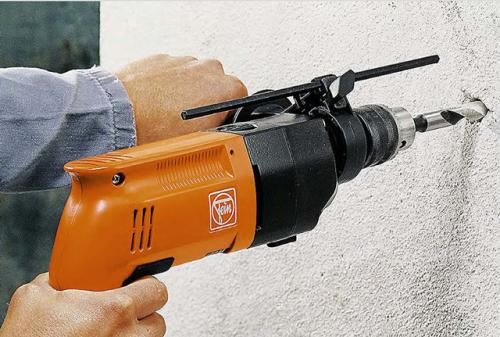

Дрель для сверления отверстия должна быть мощностью не меньше 600 Вт, обязательно останавливать свой выбор на таком инструменте, который обладает ударным действием. Необходимо исходить из того, что такой материал, как кирпич, обладает способностью отлично выдерживать статические нагрузки, но он плохо держит сильные удары, поэтому при сверлении их нужно избегать.

Чтобы просверлить отверстие с максимальной точностью и аккуратностью, необходимо воспользоваться профессиональным перфоратором. Стоит он недешево, поэтому для разовой работы приобретать его смысла нет, проще взять напрокат. Работать с таким инструментом небезопасно, поэтому следует внимательно ознакомиться с инструкцией от производителя.

Как сделать круглое отверстие в кирпичной стене. Как осуществляется процесс

Необходимо приобрести сверло, диаметр которого составляет от 6 до 8 мм, надо брать только такое, которое имеет наплавку из победита (этот материал представляет собой сплав вольфрама и кобальта). Инструмент обладает режущим свойством, предварительная заточка не требуется, им можно эффективно работать с твердыми поверхностями. Большинство строительных магазинов предлагает дюбели для полнотелого кирпича по размеру применяемого сверла.

Разметку для сверления производят керном.

Расположение отверстия в кирпичной стене нужно продумать заранее. Поверхность требуется исследовать заранее.

Как сделать круглое отверстие в кирпичной стене. Как осуществляется процесс

Во время сверления нужно проявлять максимальную осторожность, ни в коем случае нельзя повреждать электрическую проводку и трубы водопровода, это может привести к негативным последствиям. Чтобы сверление стены происходило максимально безопасно, следует все предварительно проверить металлоискателем. Если такого прибора под рукой нет, то все розетки, выключатели и светильники должны быть предварительно отмечены.

Для соблюдения безопасности и для того, чтобы вовремя обнаружить утопленные в стене коммуникации, первые 20 см длины отверстия должны быть проделаны вручную (таким образом просверлить стену можно при помощи отвертки). Но действовать надо с максимальной осторожностью.

Будущее отверстие для бурения должно быть намечено керном (это специальное приспособление, предназначенное для того, чтобы можно было сделать метки для сверления).

Как сделать круглое отверстие в кирпичной стене. Как осуществляется процесс

Делать это нужно так, чтобы сверло было зафиксировано на первых этапах работы. Следует строго соблюдать технику безопасности, которая подразумевает работу в защитных очках или сварочном щитке. С помощью них можно обезопасить глаза от попадания пыли и жестких фрагментов кирпича.

Как заделать вентиляционное отверстие в стене. Как заделать вентиляционное отверстие на кухне

В современных домах и квартирах устанавливаются пластиковые дверные и оконные конструкции с высоким уровнем герметичности. Это провоцирует нарушение воздушного обмена в помещении. Решить проблему поможет обустройство качественной вентиляции. Это отверстие позволяет обеспечить приток воздуха в дом. Поэтому не понятно почему у некоторых пользователей возникает вопрос, как заделать вентиляционное отверстие на кухне. Рассмотрим причину и последствия такой необходимости.

Можно ли закрыть воздуховод на кухне

Естественная вентиляция – один из лучших способов подачи воздуха в помещение. Но эффективность бывает недостаточно надежной. Например, в зимнее время из вентиляционных каналов проходит холодный воздух. Но закрыть вентиляцию на кухне нельзя, так как возникнут проблемы с микроклиматическими условиями. В этом помещении воздух более грязный, чем в других комнатах. И система с помощью вытяжного воздуховода вытягивает его наружу.

Решая, чем закрыть вентиляционное отверстие на кухне, нельзя выбирать герметичные приспособления. Лучшим вариантом станет решетка, прикрывающая непривлекательную дыру.

Как заделать вентиляционное отверстие в стене. Как заделать вентиляционное отверстие на кухне

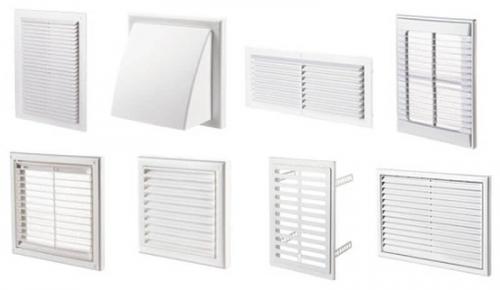

решетка вентиляции на кухню

Правильно функционирующая система способствует удалению загрязненного воздуха и притоку свежего. Теплые потоки протягиваются через воздуховод при помощи вакуума. В системе не используются механические устройства. Работа установки зависит от условий в доме и на улице.

Итак, отвечая на вопрос, можно ли заделать вентиляцию на кухне, стоит сказать, что да. Но лучше этого не делать. Через этот канал осуществляется воздухообмен во всем помещении. Это актуально, если в доме установлены металлопластиковые конструкции.

Что будет если закрыть шкафом вентиляцию на кухне

Разберемся, можно ли закрыть шкафом вентиляцию на кухне. Эта проблема актуальна во время расстановки кухонного гарнитура и при планировке интерьера. Существуют определенные правила при монтаже шкафа. Конструкция не должна наглухо закрывать вентиляцию.

При установке шкафа под вытяжку, необходимо сопоставить размеры кухонного гарнитура. Если блок вписывается, а его нижняя часть сделана из материала с толщиной от 10 мм, можно приступить к выполнению отверстий.

Как заделать вентиляционное отверстие в стене. Как заделать вентиляционное отверстие на кухне

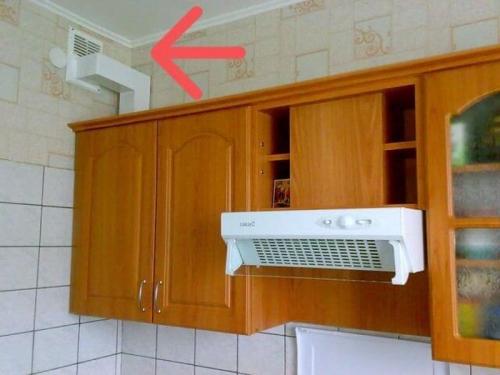

шкаф закрыл вентиляцию

Можно ли закрыть вытяжку на кухне шкафами зависит от параметров конструкции. При обустройстве обеспечивается защита от влаги. И для герметизации применяется специальный герметик. Важно продумать технологию проведения питающего кабеля.

Монтаж шкафчика происходит в несколько этапов:

  1. Демонтажные работы в гарнитуре.
  2. Расшивка задних стенок.
  3. Разметка поверхности в нижней части с помощью линейки и карандаша.
  4. Затем выполняется сверление угловых точек сверлом.
  5. Сформированные грани обрабатываются герметиком.

Монтаж шкафа выполняется при помощи обычного крепежа. Для этого применяются угловые проставки и пластины из металла.

Последствия закрытой вентиляции

Негативные последствия возникают не только при закрытой системе, но и в результате ее неисправности. К поломкам вентиляционной системы приводят многие причины. В зимнее время проблемы возникают при повышенном уровне влажности. На окнах образуется пар, а со временем грибок.

Одной из причин неисправности является обратная тяга. В результате воздух остается внутри системы. В помещениях нет отверстий, через которые проникает свежий воздух. В такой ситуации нельзя думать, как закрыть вентиляцию.

Как заделать вентиляционное отверстие в стене. Как заделать вентиляционное отверстие на кухне

Последствия закрытой вентиляции

При нарушениях циркуляции воздуха возникают неблагоприятные последствия, которые сложно устранить.

Отсутствие вентиляции является причиной:

  1. Высокого уровня влажности.
  2. Появления конденсата на оконных конструкциях.
  3. Возникновения плесени и неприятных запахов.

В результате снижается срок службы отделочных материалов, бытовых приборов и мебельных гарнитуров. У домочадцев возникают проблемы со здоровьем. Появляются заболевания дыхательной системы, инфекции и аллергические реакции.

Поэтому нужно думать, не чем закрыть вентиляцию, а как проверить систему и правильно ее очистить.

Как заделать вентиляционное отверстие в стене. Как заделать вентиляционное отверстие на кухне

закрытая вентиляция на кухне

Проблемы с воздухоотводами часто возникают в зданиях старой постройки. Причиной некачественной вентиляции может стать установка герметичных стеклопакетов. Узкие каналы, выполненные с учетом деревянных конструкций, не будут справляться с воздушными потоками. В такой ситуации, чтобы избежать излишнего скопления влаги, нужно регулярно проветривать помещение.

Низкую пропускную способность воздуховода может вызвать засор из-за накопленного мусора. Перекрытию канала способствует неправильная перепланировка.

Важно регулярно проверять работоспособность системы вентиляции и выполнять своевременную очистку конструкции. Если очищение вентиляционных отверстий не принесло результатов, нужно вызывать специалистов для устранения неисправностей.

Как сделать отверстие под вытяжку в шкафу. Правила проведения монтажа

Начинать монтаж нужно с мебели, в которую будет встроена вытяжка. Если шкаф подходит по размерам, то можно продолжать установку в штатном режиме, просто проделав в мебели необходимые отверстия, но это удается не всегда. Небольшое устройство с параметрами 50-60 см обычно помещается в стандартный кухонный шкаф.

Перед установкой вытяжки следует внимательно изучить все размеры и параметры, чтобы правильно подобрать необходимые элементы и сделать подходящие разъемы

Если же это не так, то у владельца кухни остаются два варианта: заказать новую мебель или демонтировать шкаф, чтобы использовать специальный короб для вытяжки . Последний вариант имеет определенные преимущества, поскольку короб собирают отдельно внизу, затем закрепляют в нем вытяжку и только после этого устанавливают всю конструкцию на стену.

Так выглядит короб, в который устанавливают вытяжку. Конструкцию собирают отдельно, потом прикрепляют к стене или к мебели, что удобнее, чем ставить устройство прямо в шкаф

Поверх вытяжки устанавливают фасад, поэтому внешне вытяжка выглядит аккуратно и стильно. Решить проблему недостаточного пространства можно и с помощью устройства минимальных размеров — 45 см.

Такая модель может быть размещена даже в очень маленьком шкафу. Но следует помнить, что компактные размеры в этом случае получены в ущерб производительности.

Нужно учесть этот момент, чтобы не получилось, что подходящая по размерам вытяжка не справляется с необходимым объемом работ. Если шкаф подходит по габаритам, в его дне нужно сделать отверстие под вытяжку с учетом ее размеров. Иногда удобнее полностью удалить дно. В верхней части шкафа также понадобится выполнить проем для воздуховода.

В верхней части шкафчика, предназначенного для установки встраиваемой вытяжки, нужно сделать круглое или квадратное отверстие под воздуховод

Он может быть округлой или прямоугольной конфигурации, все зависит от типа воздуховода. Часто используют гибкие гофрированные конструкции с круглым сечением, но встречаются и пластиковые вентиляционные каналы с прямоугольным или квадратным сечением.

Воздуховод соединяет вытяжку с отверстием в стене, ведущим к общему вентканалу в многоквартирном доме или прямо на улицу, если речь идет о частном строении. Еще один вырез понадобится выполнить на задней стороне шкафа, чтобы закрепить устройство и установить розетку.

После того, как все необходимые проемы в шкафу готовы, можно приступать непосредственно к монтажу устройства. Сначала вытяжку закрепляют в шкафчике или коробе. При этом следует убедиться, что подвижная часть устройства свободно выдвигается на необходимую ширину.

Часть встраиваемой вытяжки выдвигается таким образом, чтобы она перекрывала всю поверхность плиты. Только такая позиция позволит эффективно очистить воздух в помещении

После этого к разъему в верхней части устройства крепят воздуховод с помощью хомута. Это крепление специалисты рекомендуют сделать разъемным, чтобы оставалась возможность для несложного демонтажа. Некоторые мастера сразу же используют герметик, но профессионалы не всегда одобряют такое решение.

Чтобы встраиваемая вытяжка была расположена в шкафу правильно, может понадобиться монтаж внутренней вертикальной перегородки, которую рекомендуется сделать съемной

Периодически конструкцию придется разбирать, чтобы очистить ее от накоплений жира и других загрязнений. Однако следует помнить, что соединение должно быть достаточно герметичным, чтобы обеспечить эффективное удаление загрязненного кухонного воздуха.

Чаще всего воздуховод вытяжки выводят из шкафа вертикально, но иногда для этого используют боковой отвод через заднюю стенку. В этом случае отверстие делают сзади. Не стоит делать отверстия “не глазок”, сначала следует нанести разметку.

Некоторые модели вытяжек снабжены удобным шаблоном, который существенно облегчает процесс выполнения разметки пол крепления для устройства. Если такой шаблон отсутствует, придется выполнять разметку обычным способом, т.е. с помощью рулетки и строительного уровня. Вытяжка должна быть установлена строго по горизонтали.

Установку встраиваемой вытяжки обычно выполняют после того, как соберут весь кухонный гарнитур, чтобы вся конструкция была удобной и выглядела аккуратно. В качестве крепежа для вытяжки обычно используют саморезы с дюбелями. После установки вытяжки в короб в соответствующее отверстие устанавливают специальный переходник, чтобы подключить воздуховод.

После этого остается вывести его в вентиляционный канал. Воздуховод для вытяжки должен быть как можно меньше по протяженности, поскольку этот показатель влияет на общую производительность устройства. Максимально допустимое количество колен — три.

Как сделать отверстие под вытяжку в деревянном доме. Как просверлить отверстие для вытяжки в деревянной стене



Отверстие для дымоотводной трубы в деревянном доме

При обустройстве котельной на газу возникает множество вопросов, которые приходится решать не только из личных соображений, но и с оглядкой на требования газовщиков. Те, в свою очередь, те ещё бюрократы. Как правило, в таких организациях есть реальный технадзор, который может не дать разрешение на подключение к вожделенной трубе. Вот только дать вразумительный ответ как дёшево и правильно обустроить нашу котельную у них не всегда получается. Газовщики готовы поделиться нормативными документами, а то что по ним придётся калечить целую стену они, как правило, не думают.

Газовый котёл на деревянной стене

Таких непонятных моментов было несколько. Например, узнав, что стена в котельной деревянная сразу рекомендовали между ней и котлом положить лист асбеста. Где этот лист брать? Да и асбест в настоящее время довольно непопулярный материал, хотя и вредность его преувеличена ( → Вредность асбеста и нарезка). Вопрос решился оштукатуриванием стены. Как оказалось заштукатуренная деревянная стена уже как бы негорючая.

Как сделать негорючее отверстие в брёвнах

Примерно так же озадачил вопрос по выводу сквозь стену газоотводной трубы. В бумажке от газовщиков на этот счёт присутствовала стальная гильза и кирпичная кладка. Далее цитата из технических требований.

Дымоход должен быть выполнен из металлических круглых вкладышей (марка стали Х 17Н13М2Т), обложенных минеральной ватой, и короба из кирпича полнотелого глиняного пластичного прессования марки не ниже М150 …

При пересечении горизонтальных дымоходов со стенами выполненными из горючих материалов необходимо предусматривать футляр из негорючих материалов. зазор между дымоходом и футляром должен быть не менее 30 мм. Пространство между дымоходом и футляром должно быть заделано на всю длину негорючим материаломна всю толщину стены

Это притом, что дымоходы современных отопительных котлов делаются коаксиальными — выхлопная часть в таких трубах расположена в середине трубы заборной. По сути, внешняя оболочка такой трубы почти не нагревается, но нормы всё равно требуют применения вокруг этой выхлопешки негорючих материалов.

В качестве такого материала был использован газосиликат. Он не горюч, лёгок, является хорошим теплоизолятором и к тому же легко обрабатывается. Ни каких вопросов, ни у газовщиков, ни у пожарников этот материал не вызвал.

Так как газовый котёл можно вешать на разной высоте, то лучше подобрать место выпила так, чтобы отверстие проходило через два целых бревна. Для того чтобы выпиливать древесину можно было с двух сторон вначале были просверлены 4 отверстия в углах будущего проёма. Сам выпил делался угловой шлифмашинкой с диском по дереву диаметром 180 мм. Эту же работу можно сделать и цепной бензопилой, но меня смущало наличие гвоздей в ошалёвке снаружи и колючей проволоки в пазах брёвен.

На следующей фотографии видны этапы этой работы. В углах окошка просверлены сквозные отверстия. Брёвна пропиливались поперёк, потом стамеской и молотком выбивались надрезанные куски дерева.

Вырезка окна для газоотводной трубы в брёвнах

Следующие фото сделаны уже с готовым окошком.

Окно для газоотводной трубы изнутри и снаружи

Вставка в стену из газосиликата

Из блока вырезался кусок с габаритами на 3 см меньшими, чем размеры окна. По 1,5 см с каждой стороны под монтажную пену.

Заготовка из газосиликата

Дальше основная работа проводилась круговой насадкой на дрель. Диаметр насадки 130 мм, что на 20 мм больше чем наружный диаметр трубы.

Насадка на дрель

Далее этапы высверливания.

Начало высверливания.

Серединка этого круга подрезалась шлифмашинкой

Внутренности выбивались стамеской и молотком

Опять сверление и выбивание

Когда выбивать из-за глубины стало неудобно, серединка просветлилась насквозь и такая же работа пошла с другой стороны блока.

«Встреча на Эльбе»

Готовое изделие

Отмывание от пыли (не тонет)

Просверленный блок установленный в стене.

Рейки набиты временно на период застывания монтажной пены.

После застывания монтажной пены снаружи швы с пеной и газосиликат были оштукатурены с применением стеклопластиковой сетки.

Последние фотографии сделаны уже позже, когда газовый котёл был уже подключен.

Дымоход в деревянной стен

Дымоход внутри котельной

Труба в подготовленное отверстие вводилась с небольшим наклоном вниз. С тем расчётом, чтобы конденсат, образующийся в ней, стекал наружу, а не попадал в котёл.

Пространство между внешней оболочкой трубы и стеной запенивалось особой огнеупорной пеной красного цвета. Красивенькие белые манжеты, что видны на фотографии, шли в комплекте с газовым оборудованием.
