Как сделать мангал своими руками из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи
Живой огонь издревле привлекал человека. Он нес с собой тепло, горячую пищу и защиту от врагов. В современном же мире людям нет необходимости отпугивать диких животных и согреваться у кострищ. Но все так же, как и в древности человек продолжает любить еду, приготовленную на живом огне и собираться вместе с друзьями и родными вокруг очага.
Как ни странно, для многих, мангал из кирпича на своем участке является лишь мечтой, однако на самом деле ее довольно просто воплотить в реальность. Ведь существуют не только сложные инженерные постройки, но и довольно простые, которые сможет выложить не самый опытный каменщик, а при некотором упорстве и вы сами.
Выбор мангала для загородного дома
Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.
Мобильные мангалы
Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.
Переносные мангалы
Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.
У многих моделей имеются колесики, что позволяет достаточно просто переносить их с места на место по своему участку.
Стационарные мангалы
Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.
Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.
Планировка мангала
Остановив свой выбор на стационарном мангале, необходимо продумать, где он будет расположен, что будет в себя включать и как будет обустроена зона рядом с ним, а это как правило столешницы и различные скамьи.
Некоторые помещают такой мангал в летнюю кухню или под навес, не стоит забывать, что обязательным атрибутом кирпичного мангала является дымоходная труба.
Если вы хотите не просто мангал с местом для костра и барбекю, то можно добавить духовку, казан, место для сушки дров и варочную поверхность – так он станет еще и многофункциональным.
Интересным вариантом станет добавление коптильни в ваш мангал, она не потребует от вас больших дополнительных затрат. Хорошей идеей будет сделать стационарный мангал центральной композицией участка, проложить к нему красивые дорожки и сделать места для отдыха, либо расположить рядом с уже имеющейся беседкой или навесом.
Не забывайте учитывать стороны света, особенно розу ветров, ведь дым не должен мешать соседям из других домов.
Подготовительный этап постройки
Важным этапом является выбор чертежа будущего мангала. Простые П-образные конструкции вы сможете выложить сами. При подготовке чертежей, так же учитывается количество необходимого кирпича, ряды и виды используемых кирпичей.

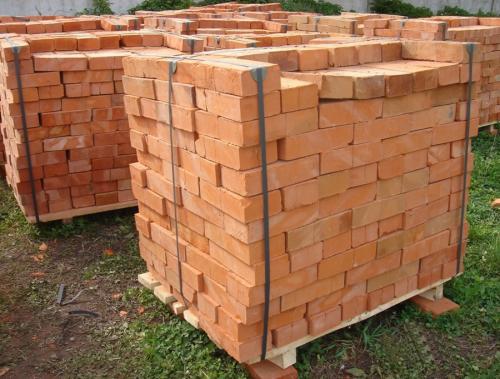

Кирпич
Для постройки кирпичного мангала необходимо приобрести специальный жаропрочный кирпич, который понадобится в нагреваемых пламенем частях конструкции. Для поверхностей, не испытывающих нагрев можно использовать самый обыкновенный красный кирпич.
Полет фантазии при создании этой конструкции практически неограничен, и вы можете облицевать поверхность и другими материалами, иногда для постройки используют камень.
Фундамент
Создавая чертеж, необходимо учитывать, что кирпичный мангал имеет большой вес и должен стоять на крепком фундаменте. Если же ваша конструкция подразумевает мангал под крышей, то и площадь фундамента должна быть большей. Это же относится к проектам с дополнительными поверхностями.
Быстрый мангал из кирпича. Чем отличается простой мангал из кирпича от более сложных конструкций
В небольшом мангале их кирпича отсутствует все лишнее, он идеально прост. Также немаловажным фактором является разница в бюджете: построить маленький мангал дешевле и быстрее, чем многофункциональный.
Основные отличия показаны в таблице:
Отличия | Простой | Сложный |
---|---|---|
Габариты | в среднем – 1000х260х625 мм | от 1.87 м в длину и 2.47 м в высоту |
Функциональность | Можно готовить на шампурах, решетке. Также при соблюдении осторожности ставиться казан. | Готовка мяса, рыбы, овощей, супов, коптильня, казан. |
Защищенность от осадков | Не защищен | Имеют верхнюю крышку, которая позволяет готовить во время дождя |
Скорость постройки | от нескольких часов до пары дней, в зависимости от навыков | От нескольких дней до полутора недель |

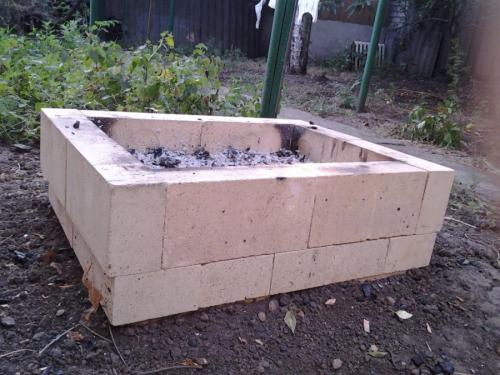

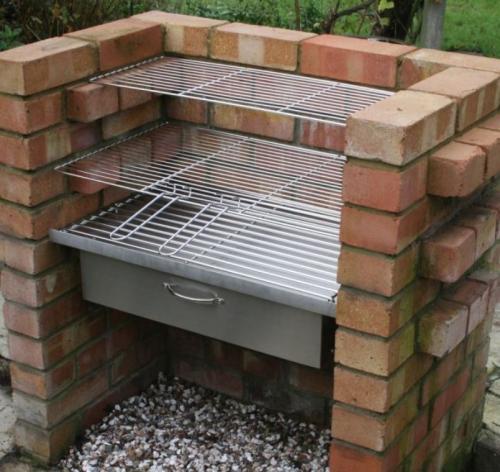

В этой статье мы с удовольствием расскажем вам как сделать самый простой и недорогой мангал из кирпича своими руками. Фото готовой модели и пошаговых действий можно найти тут же.

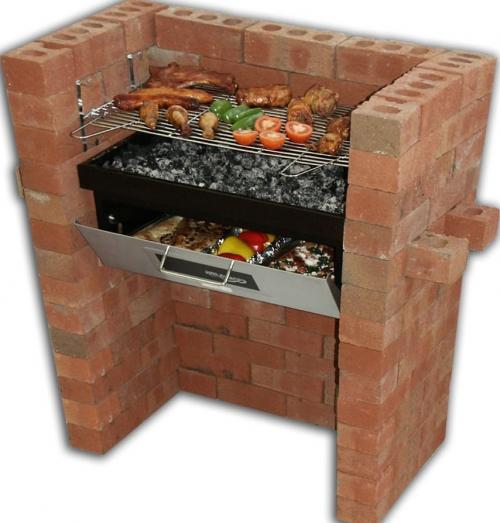

![Как сделать мангал своими руками из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи 15 Как сделать мангал своими руками из кирпича. Мангал из кирпича своими руками: пошаговая инструкция постройки и чертежи лучших моделей для дома и дачи 15](https://interer-stil.ru-land.com/sites/default/files/i/7920/5-3/29efca03e04a.jpg)
Определяем место для установки на участке
Первое, с чего нужно начать – выбрать, где будет находиться наш самый простой мангал. Необходимо учитывать:
- Следует расположить постройку из кирпича подальше от жилых помещений и растений. Это важно с точки зрения пожаробезопасности, а также заботы о деревьях, ведь они могут завянуть;
- Лучше всего поставить конструкцию на подветренной части участка. Данный пункт будет особо полезен тем, кто испытывает трудности с разжиганием огня;
- Крайне важно, чтобы мини мангал из кирпича был на большом расстоянии от выгребных ям или других отхожих мест.
Инструменты и материалы
Чтобы сделать небольшой мангал из кирпича вам пригодятся:
Материалы:
- полнотелый кирпич – 53 шт.
- цемент;
- гашеная известь;
- декоративный камень;
- вода;
- песок.
Инструменты:
- мастерок;
- ведро;
- наждачка;
- емкость для смешивания цемента;

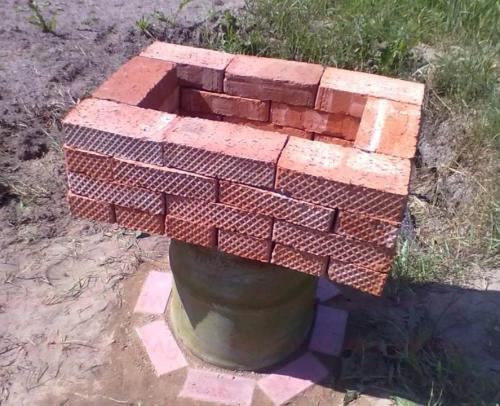

Самый простой и недорогой мангал из кирпича своими руками: фото инструкция
Маленький мангал будет всего 4 ряда в высоту – все что требуется, чтобы пожарить шашлык! Также обойдемся без фундамента. Форма постройки будет как на фото ниже, но только мы будем использовать полнотелый кирпич, как на втором фото.
- Определяем размеры маленького мангала из кирпича – ширина 1000 мм, длина 625 мм, расстояние между стенами в жаровне – 375 мм (вполне достаточно, если ориентироваться на среднюю длину шампуров). В высоту наше сооружение будет 260 мм.
- Теперь, когда мы знаем размеры и выбрали место для установки, пора расчистить его и выровнять. Важный момент – для установки такой небольшой кирпичной конструкции фундамент не потребуется, поэтому тут все проще, чем со сложными постройками.
- Точно разметьте расположение внешних стенок. После этого сложите все 4 ряда без раствора. Порядовка ниже на схеме. Если вас все устраивает, то пора переходить к раствору.

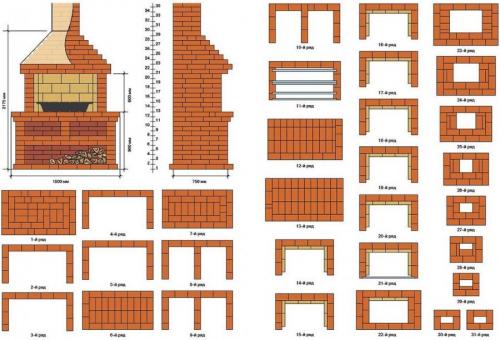

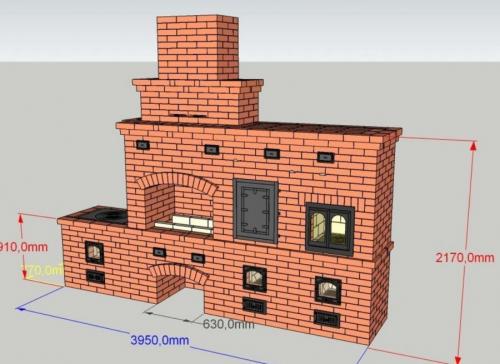

Порядовка барбекю из кирпича (кладочные чертежи)
- Для простого кирпичного мангала на даче мы рекомендуем такое соотношение:
– 1/4 цемента;
– 1/4 гашеной извести;
– 3/4 песка.После того, как все ингредиенты смешаны, заливаем их водой и перемешиваем, пока не получится густая масса без комочков.

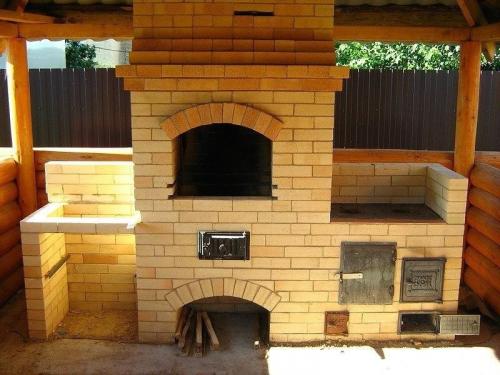

Барбекю своими руками с печью под казан из кирпича: от фундамента до эксплуатации

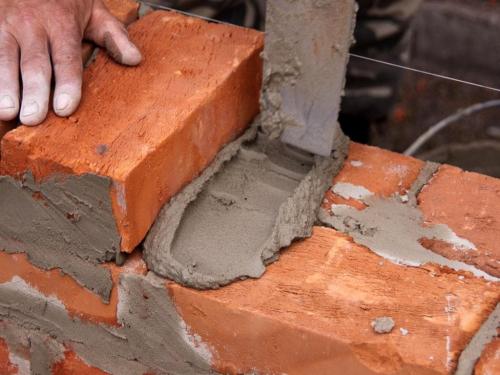

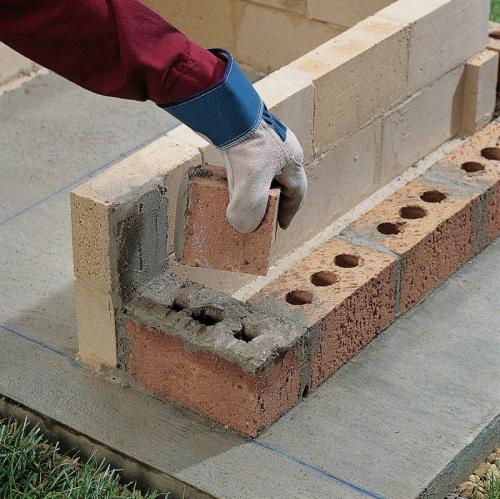

- Далее делаем кладку на раствор. В сложных конструкциях советуют армировать проволокой, но мы обойдемся без этого – в мангале всего 4 ряда, куда ему коситься и разрушаться?
- Дайте время обсохнуть и зачистите швы на поверхности наждачкой;
- Можно декорировать постройку, при желании используя искусственный камень/клинкер.

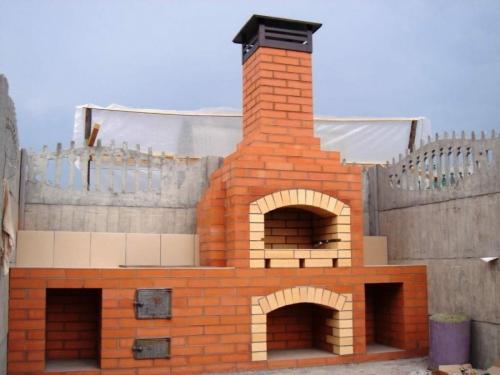

Как выложить простой мангал из кирпича. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки
У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.
Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича
Предварительные работы (планировка и чертежи)
Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:
- Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
- Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
- Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
- Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
- Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.
Разные системы отопления
- Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.

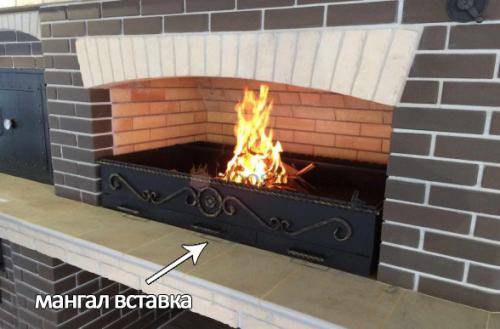

Готовый мангал, который вставляется в печь
- Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.

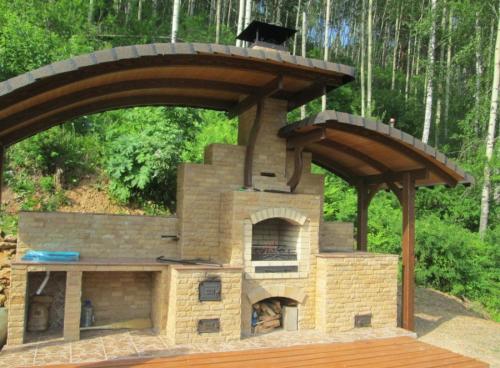

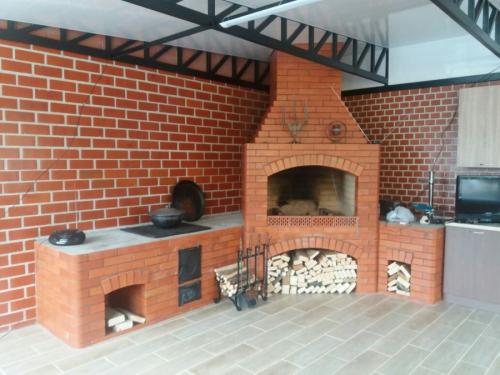

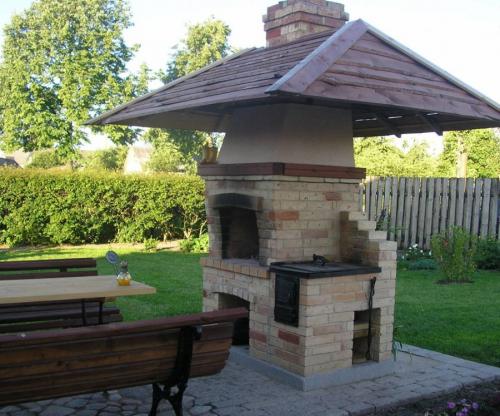

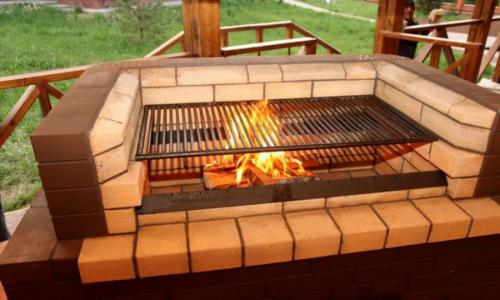

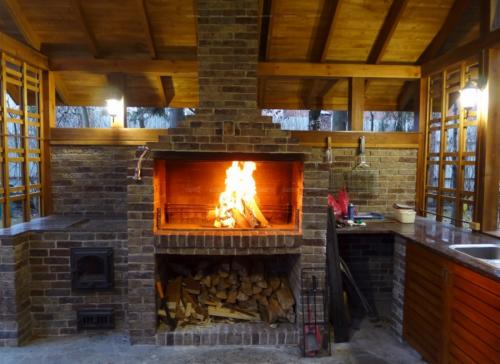

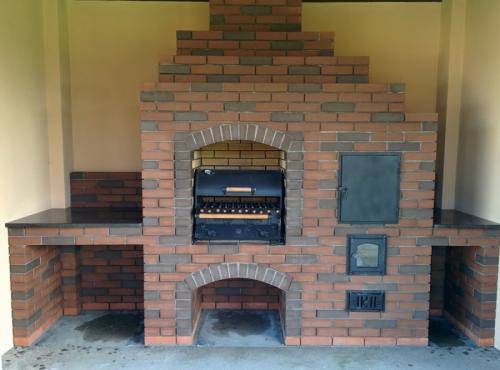

Мини мангал из кирпича своими руками. Мангал из кирпича: чертежи, фото, видео. Инструкция, как сделать простой мангал на участке?
Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.
Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.
К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.
Выбор места для мангала из кирпича
Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:
- Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
- Поверхность для возведения кирпичного мангала должна быть выровнена
- Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала

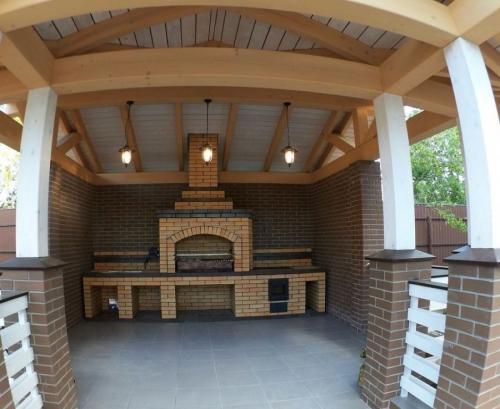

- Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
- Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
- Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений
После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.
Проектирование мангала
Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.
Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.
Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.
При выборе материалов лучше учесть:
- Высокие температуры (горение разниться в зависимости от рода древесины)
- Перепады температур (учитываются также непредсказуемые природные условия)
Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.
На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.
Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.
Самостоятельное строительство мангала
Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:
Фундамент
Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.
Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

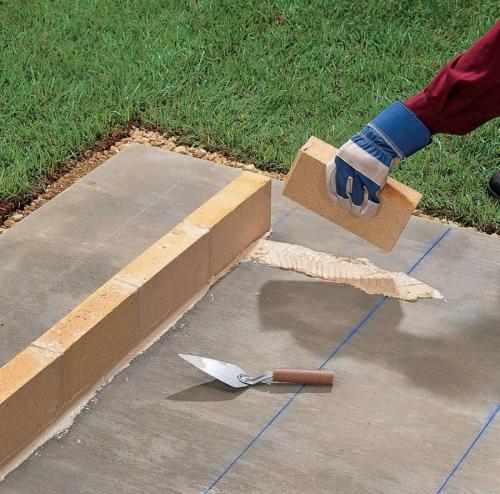

Выкладка стены из кирпича
На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.
Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

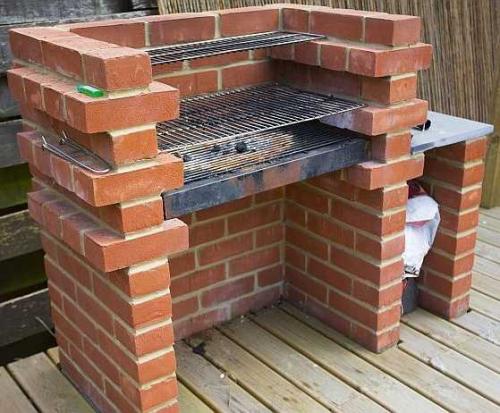

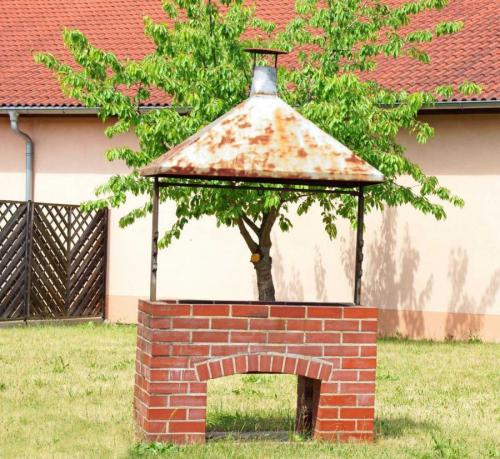

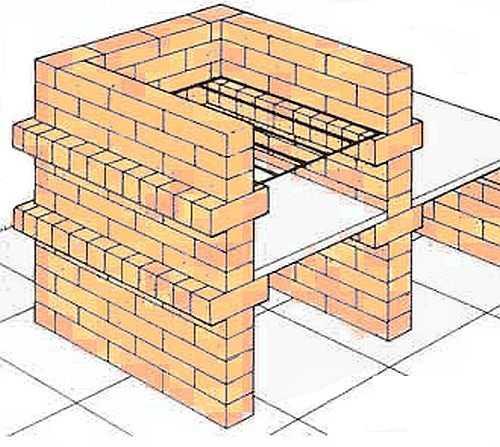

Мангал из кирпича без раствора. Простой мангал из кирпича
Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.
Этот простой мангал из кирпича своими руками сможет сложить даже новичок
Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.
В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.
Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.
Размеры и материалы
Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.
В базовом варианте размеры такие:
- ширина 180 см;
- глубина 90 см;
- высота мангала 100 см.
Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.
Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.
Порядовка и порядок работ
Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.
Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.
Толщина шва 5-8 мм. Она должна быть одинаковой.

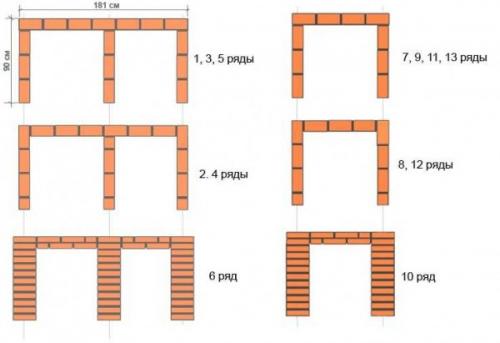

Порядовка небольшого дачного мангала из кирпича
Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.
Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.
Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры
Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

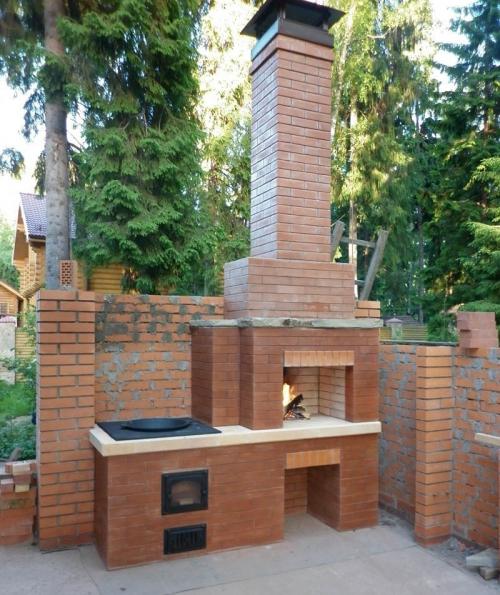

Мангал из кирпича с казаном. Простая версия
Создать мангал из кирпича с печью под казан вполне возможно своими усилиями. Не обязательно конечной целью проекта является огромная конструкция. Можно создать и просту версию.
Материал здесь – огнестойкий кирпич.
Для фундамента понадобится яма. Её параметры: глубина – 30 см, ширина – на 10 см превосходит длину запланированного сооружения.

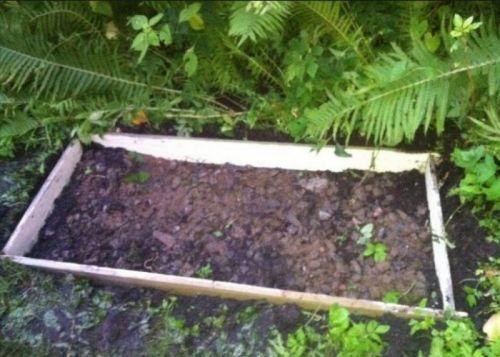

По периметру фиксируются опалубки. Их базисный материал – обрезная доска.
В яме создаётся песчано-гравийная прослойка. Примерно 8-10 см. Она основательно трамбуется. При этом требуется её полив водой
Высота постройки небольшая – менее 90 см. И масса её тоже скромная. Поэтому сложный фундамент здесь не нужен – завивается бетонный слой в 10-12 см. Он усиливается прутьями арматуры.
На полное высыхание и отвердение такому составу требуется 10-14 дней. После чего его можно покрывать гидрозащитным материалом, например, рубероидом. Дальше можно устраивать следующий слой – это одна кладочная линия. Её также нужно залить составом.
Теперь о том, как сооружается мангал с печью под казан.
Создание такого кирпичного мангала подразумевает наличие хотя бы минимальных навыков в кладочном процессе. Сначала нужно решить вопрос с параметрами сооружения. Также в нём должно быть хранилище дров. Топочный отсек выстраивается только из огнестойкого кирпича. Установка колосников, благодаря которым проникает воздух, проходит в горизонтальной позиции. Под ними сосредотачивается зольник.
После определения параметров, можно образовывать начальную линию. Это лучше делать по натянутой верёвке или шнуру. Для выкладки этой линии используется целый кирпич. Дальше идёт чередование линий с половинчатыми и целыми кирпичами.

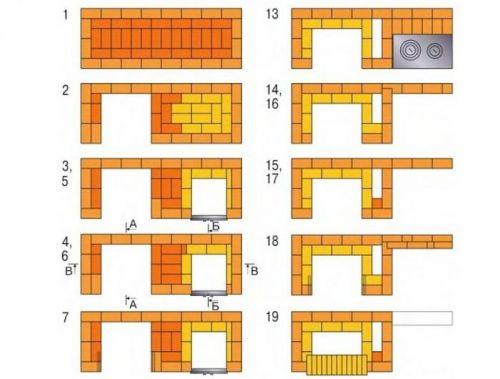

Получается такая порядовка:
Очаг должен обладать сферической формой. Для этого применяются половины кирпичей. Их перед этим следует обрезать под правильным углом. В нижней зоне монтируется дверца зольника.
Исключить порчу внешнего облика можно с помощью затирания швов. Также это блокировка выхода газов наружу.
Дверцу зольника перекрывает третья линия. Далее создаётся колосник и формируется топливный отдел (ТО).
Выкладывая пятую линию, нужно зафиксировать дверку ТО. Благодаря последующим двум линиям формируется печь.
На линии 11 устраивается отверстие для воздушной циркуляции.
На заключительной линии ставится плитка для казана. Необходимо применять платформу из металла.
После этих работ постройка должна тотально высохнуть. При надобности её можно обшить огнестойкой плиткой. После полного высыхания сооружение под казан из кирпича можно эксплуатировать.
Это пример наиболее простой версии. Иная версия с печкой под казан представлена далее.
