Как подключить вытяжку на кухне. Этапы подключения
Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.
На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.
После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:
- алюминиевая или стальная гофра;
- пластиковые трубы круглого или квадратного сечения;
- гофра из нержавеющей стали.
Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой. Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.
Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.
Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.
Мы узнали, как провести вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

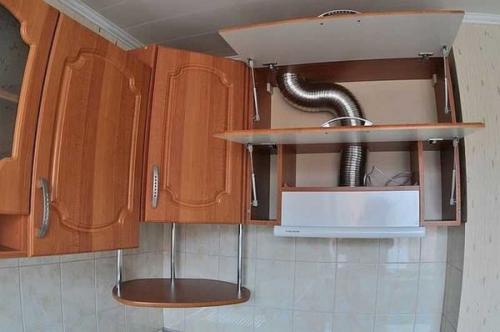

Подключение вытяжки к воздуховоду. Установка вытяжки в шкафчик
Удобный способ установки во многих случаях является спасительным вариантом для маленьких кухонь с явным дефицитом пространства. Еще одно достоинство такого решения - расположение техники непосредственно над плитой, использование пространства на все 100% (когда навесной шкаф выступает многофункциональным предметом интерьера). Что можно ожидать от такого умного решения? Эффективной циркуляции не только на кухне, но и во всем доме. Итак, перейдем к делу.
В качестве примера к уроку, как закрепить встраиваемую модель, приведем Universo BUILT-IN-700 . Она примечательна тем, что может работать откачивая воздух наружу и фильтруя его.
Для начала нужно изготовить специальный шкаф (без дна) для электроприбора, который будет монтироваться к средней полке.
Необходимо измерить высоту девайса, чтобы понять, на каком расстоянии от полки его разместить. Размер отличается для разных моделей, но в среднем - 13-15 см.
Если в конструкции присутствует вентиляционный канал, надо сделать прорези под воздуховод, предварительно измерив рулеткой диаметр гофры и сделав отверстие аналогичного размера (чаще всего, оно колеблется в пределах 10-13 см). Обозначив контур, наметьте отверстие диаметром 9-12 мм. Просуньте в него пилку лобзика и прорежьте по контуру. Не бойтесь огрех - они будут незаметны постороннему глазу.
Взгляните на крепеж, который идет в комплекте вытяжки. Если это металлические “ушки”, регулировка которых не предусмотрена - то высоту для навешивания прибора нужно замерять с точностью буквально до миллиметра. При наличии универсального крепежа - то есть навесов, которые крепят на полоску металла на стене, можно быть не столь точным в замерах.

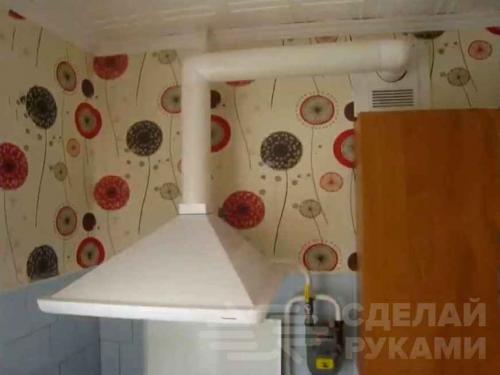

Вытяжка и вентиляция на кухне в один канал. Как совместить вытяжку и естественную вентиляцию в квартире
При установке вытяжки на кухне далеко не каждый знает, как правильно совместить вытяжку и естественную вентиляцию в квартире. В особенности при наличии только одного вентиляционного канала.
Многие люди не уделяют этому вопросу должного внимания. А зря! Ведь, если занять воздуховодом от вытяжки вентиляционный канал полностью, то вы рискуете остаться без естественной вентиляции, когда вытяжка не будет работать.
При совмещении кухонной вытяжки и естественной вентиляции на кухне в квартире главная задача заключается в том, чтобы поток от вытяжки не выдавливался назад в помещение через вентиляционную решетку.
Добиться этого можно при помощи обратного клапана. Причем существует несколько способов совмещения вытяжки и естественной вентиляции.
Обратный клапан в нижней части решетки
Первый способ монтажа заключается в расположении решетки с обратным клапаном под входом воздуховода от кухонной вытяжки в вентиляционный канал.
Данный способ имеет смысл использовать в тех случаях, когда верхние шкафчики на кухне не зашиваются до потолка и имеется свободное пространство над ними.
Главный недостаток данного способа заключается в том, что стандартные решетки с обратным клапаном, которые можно купить в магазинах, имеют совершенно убогий дизайн.
Выйти из положения можно, заказав решетку подходящего дизайна и своими руками добавив обратный клапан. Однако далеко не каждый захочет делать лишнюю работу, поэтому чаще всего довольствуются тем, что имеют.
Что делать, если над шкафчиками нет места?
В том случае, если планируется сплошная «зашивка» кухни до потолка, и места для установки решетки нет, то можно воспользоваться альтернативным вариантом.
Данный способ предполагает использование воздуховода от вытяжки также и для «нужд» естественной вентиляции. В этом случае с помощью тройника и обратного клапана со смещенной осью получается отверстие для естественной вентиляции.
Когда вытяжка работает, то клапан захлопывается. А когда выключена — открывается. Всю эту конструкцию можно разместить над шкафчиками и закрыть декоративными панелями, подходящими под цвет кухонного фасада.
Однако у этого способа также есть недостаток. Обратный клапан при закрытии издает достаточно звучный хлопок. Иногда это может раздражать. Чтобы этого избежать, можно придумать какой-то демпфер. Но главное, чтобы клапан после этого не заклинивало.
Как подключить вытяжку без розетки. Способы подключения вытяжки к электросети
Бытовой воздухоочиститель смонтирован и установлен. Далее встает вопрос, как же правильно подключить вытяжку на кухне к электричеству.
Прибор снабжен электрическим шнуром с вилкой. Соответственно, место для розетки должно быть выбрано таким образом, чтобы шнур питания свободно до нее доставал.
Желательно, чтобы розетка располагалась выше нижнего края корпуса вытяжки, это минимизирует возможность ее загрязнения.
- Для решения поставленной задачи существует несколько возможных способов: подключение новой розетки к существующей шлейфом;
- вместо одинарной розетки устанавливается двойная;
- прокладка выделенной линии.
Вышеназванные способы являются наименее трудозатратными. Каждую из этих схем не так трудно реализовать самостоятельно. Рассмотрим каждую из них подробнее.

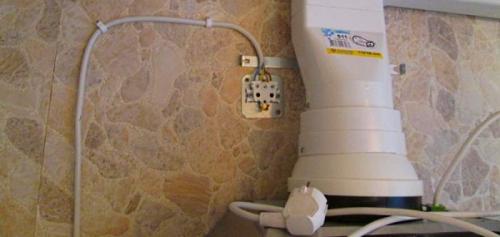

Как подключить вытяжку на кухне к электричеству шлейфом
Если на кухне отсутствует специальная розетка, куда подключается вытяжка, то работа начинается с выбора места под нее.
Оптимальным вариантом является положение над настенными шкафчиками кухонного гарнитура, но так, чтобы шнур от прибора свободно доставал до этой точки.
Такое расположение розетки не будет бросаться в глаза. Настенные шкафы также защитят контактную группу от пыли и влаги.
Когда место определено, следует отыскать ближайшую бытовую розетку с заземлением. От нее нужно сделать кабельную перемычку до места подключения вытяжки. Отрезок трехжильного кабеля, лучше сечением 2,5 мм, подсоединяется к существующей розетке.
Перед этим обязательно отключить электропитание. Для этого нужно отщелкнуть соответствующий автомат в распределительном щитке. Соединение лучше осуществлять по цветам жил, чтобы не допустить перехлеста.
Отмерив нужную длину кабельного отрезка, таким же образом, по цветам, подсоединяют новую электрическую розетку, в которую будет подключаться вытяжка.
Остается спрятать перемычку, чтобы не портить интерьер в помещении. Это можно сделать несколькими способами: проштробить стену от существующей до новой розетки или спрятать провод в тонкий кабель-канал.
Если соединительный провод проходит выше подвесных шкафчиков, достаточно просто прикрепить его к стене пластиковыми скобками.
Следует помнить, что к электрическим розеткам, соединенным шлейфом, нельзя подключать мощные приборы, так как это может вызвать перегрузку линии.
Подключение вытяжки путем замены розетки на двойную
Часто встречается ситуация, когда электрическая розетка установлена в удобном для подключения вытяжки месте, но постоянно занята другим прибором. В этом случае решение простое – заменить существующую одинарную розетку на двойную.
Для этого годится любая встроенная или накладная модель с заземлением. Установить двойную розетку на прежнее место не составляет труда.
Нужно только убедиться, что уровень мощности, которую может обеспечить данная линия, достаточен для подключения воздухоочистителя.
Проведение новой линии для вытяжки

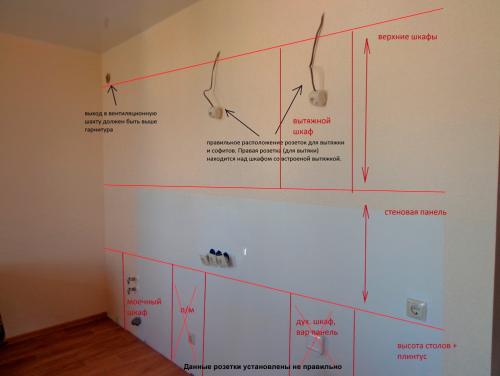

Лучше заранее все рассчитать и разметить
Иногда вышеописанные способы неприемлемы по ряду причин. Приходится прокладывать специальную выделенную линию для подсоединения воздухоочистителя.
Подключение вытяжки к розетке. Особенности
В зависимости от того, какая у вас модель, нужно подобрать место под розетку для вытяжки для кухни. Она должна располагаться рядом, так как провод прибора обычно не более 80 см. Также желательно расположить розетку так, чтобы она не бросалась в глаза и не портила интерьер кухни. В зависимости от типа вытяжек может быть различное их подключение к электросети.

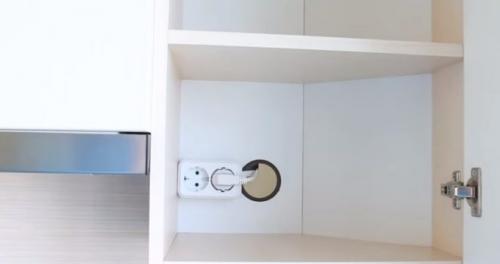

Проще всего скрыть розетку под вытяжку на кухне при встроенных моделях. Тогда ее устанавливают в том же шкафчике, что и сам прибор, чуть сбоку. Другой вариант – сразу над гарнитуром. Монтировать ее нужно после выбора и установки мебели или хотя бы, когда точно известно ее местоположение, границы шкафчиков.
При подвесных вытяжках точку питания тоже можно организовать в ближайшем шкафчике. В задней стенке мебели делают для этого отверстие. Для угловых моделей ее располагают сбоку на одной из стен – там, где будет менее заметно. Часто располагают розетку над уровнем верхних шкафов (от 10 до 30 см). Чем ближе она к шкафу (но не менее 5 см), тем меньше заметна при взгляде с высоты человеческого роста.
Иногда розетку прячут под короб вытяжки. Сложнее всего незаметной сделать электроточку для островных моделей. Если розетка под потолком вас не устраивает, можно подключить электроприбор прямо к проводке. При этом вилка не используется. Провода соединяются напрямую методом опрессовки, пайки или с использованием клемм. Скручивание вручную не относится к надежному закреплению. Важно, чтобы соединение было выполнено качественно, с соблюдением техники безопасности.
Нельзя устанавливать розетку за шкафами так, чтобы для доступа к ней требовалось отодвигать мебель. Это неудобно и небезопасно.
Как подключить вытяжку на кухне к электросети. Как подключить вытяжку на кухне к электричеству
Установка и подключение кухонной вытяжки
Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.
Установить на кухне вытяжку — мудрое решение

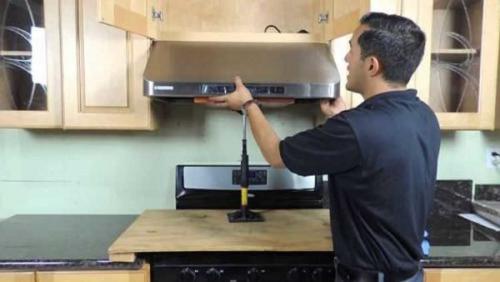

Как повесить вытяжку над плитой
При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:
- Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
- Над электрической значение чуть меньше — 65 см минимум.
Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

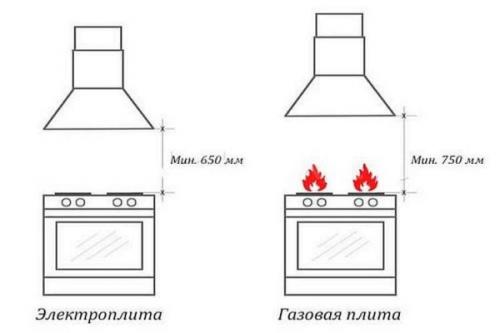

Минимальная высота для установки вытяжек над газовой и электрической плитой
Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.
Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.
Этапы монтажа
Весь процесс установки и подключения можно разбить на несколько этапов:
- Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
- Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
- Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.
Правильно повесить вытяжку на кухне своими руками несложно
Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.
Крепление к стене навесной или купольной модели
Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.
Крепить вытяжку к стене надо через штатные отверстия в корпусе
Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.
Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

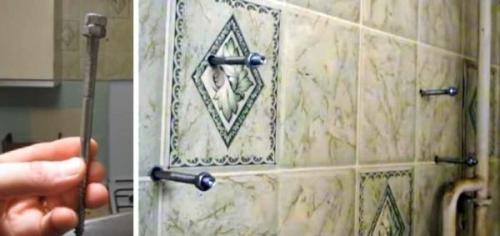

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.
Как установить вытяжку на стену, если мешает газовая труба или стена неровная
Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.
Установка встроенной вытяжки в шкаф
Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.
С 1 января 2019 года введен запрет на подключение вытяжки к вентиляции
Начиная с 1 января 2019 года, усилен контроль за соблюдением норм СНиП, согласно которым, если ваша вытяжка над газовой плитой принудительно выводит воздух в общедомовую систему многоквартирного дома, то вытяжку необходимо демонтировать или обеспечить альтернативный отвод воздуха, если это допускается конструкцией здания.
Сразу отметим, что на почве этих поправок зарегистрировано много фактов, когда сотрудники проверяющих служб требуют демонтировать вытяжку даже если она не нарушает действующие нормы. В этой статье мы разберемся в сути вопроса и проинформируем что является незаконным подключением и как исправить ситуацию если вытяжка уже установлена.
Основные требования к вытяжкам над газовыми плитами в многоквартирных домах Хотим обратить ваше внимание, что новые поправки касаются только оборудования с принудительной циркуляцией воздуха, установленным над газовой плитой и систем отвода газов из газовых котлов. Если в вашей кухне над плитой установлен вытяжной зонт без принудительной циркуляции, то такая естественная вытяжка не запрещается и может быть подключена к общедомовому каналу вентиляции.
Общие требования к кухонной вытяжке над газовой плитой следующие:
Отводной канал вытяжного оборудования не должен полностью перекрывать канал общедомовой вентиляции. То есть необходима установка комбинированной решетки, которая обеспечит работу вентиляции помещения при неработающей вытяжке как показано на рисунке ниже. Мощность вытяжки не должна превышать проектную мощность вентиляционного канала. В этом случае работа слишком мощной вытяжки создаст в общем канале эффект опрокидывания тяги, о котором мы расскажем ниже. Не допускается переделка вентканала без предварительного согласования в установленной форме с органами контроля. То есть вы не можете произвольно расширять вентиляционное отверстие или переносить его в другое место без согласования. Важно! В постановлении комитета РФ по строительству и ЖК комплексу № 170, в пункте 5.7.8 указывается, что допустима установка вытяжек с принудительной вентиляцией и отводом в общедомовую систему вентиляции только для квартир на верхних этажах, однако требования по мощности вытяжки сохраняются. В современных новостройках уже на уровне проекта предусматривается несколько основных вентиляционных каналов с разными разгонными шахтами. Один канал служит исключительно для общей вентиляции помещения с естественным током воздуха, второй для подключения вытяжки и оборудован специальным вытяжным оборудованием на крыше дома. Однако в старых домах есть только один общий канал с диаметром вытяжной разгонной шахты 22-24 см. и не имеет принудительной вытяжки, а работает исключительно на естественной циркуляции.
