Двухконтурный газовый котел выполняет две функции: отапливает жилые помещения и обеспечивает дом горячей водой. Однако эти 2 функции работают не одновременно, а поочередно. Если вы включаете горячую воду в душе или на кухне, котел переключается на режим нагрева горячей санитарной воды, в остальное же время нагревается теплоноситель в системе отопления. Такие устройства намного сложнее по своей конструкции в сравнении с одноконтурным, т.к. обладают множеством модулей, отвечающих за переключение системы с отопительного контура на контур горячего водоснабжения.
Специфика конструкции двухконтурных агрегатов:
Наличие двух теплообменников. Первичный нагревает теплоноситель в контуре отопления, вторичный обеспечивает циркуляцию нагретой воды в системе ГВС.
Встречаются также и двухконтурные агрегаты с одним теплообменником комбинированного типа, так называемым битермическим («труба в трубе»). Принцип его работы заключается в следующем:
- В основной трубе теплообменника выполняется подогрев жидкости для контура отопления. Частично тепло от первичного теплообменника передается внутренней трубе.
- При включении контура ГВС агрегат работает на подогрев жидкости во второй трубе теплообменника.
Главным недостатком такого типа теплообменника является высокая вероятность появления накипи.
Трехходовой клапан. Именно это устройство разделяет поток теплоносителя на 2 контура, тем самым переводит газовый котел с режима отопления в режим ГВС. Как только включается водопроводный кран, срабатывает трехходовой клапан, который прекращает циркуляцию теплоносителя в отопительном контуре и перенаправляет часть нагретой воды во вторичный теплообменник. Когда кран закрывается, контур ГВС переходит в режим ожидания.
Горелка в открытой или закрытой камере сгорания. Прибор обеспечивает получение достаточного объема тепловой энергии для отопления жилья и подогрева горячей санитарной воды. При первичном включении газовая горелка работает до тех пор, пока не будет установлена необходимая температура обогрева. Как правило, это достаточно длительный процесс. По достижении оптимальной температуры отопления подача газа прекращается. За дальнейший запуск горелки и частоту ее включения отвечает датчик температуры .
Автоматика газового оборудования. Автоматическое управление гарантирует безопасную и стабильную работу двухконтурного котла и его основных модулей, поддерживает температуру теплоносителя в двух контурах, а также выполняет энергосберегающую функцию.
Газовый двухконтурный котел, какой лучше. Выбираем газовый двухконтурный котел, популярные модели, цены
Выбираем лучший двухконтурный навесной газовый котел.
С наступлением холодной погоды многие начинают задумываться об отоплении. Особенно актуален этот вопрос для жителей многоквартирных домов, где подача тепла выполняется строго по графику.
Вот и приходится жильцам квартир размышлять над тем, какой двухконтурный котел установить?
Лучший выбор – навесной газовый котел двухконтурный, который легко установить даже в небольшом помещении.
Он поможет решить не только проблему с отоплением, но и справится с приготовлением горячей воды.
Что представляют собой двухконтурные котлы?
При покупке и установке газового котла настоятельно советуем узнать как много больше о его технических характеристиках, сроке службы, наличие сервиса в ваших городах, либо же сервиса в ближайших областных центрах, стоимости деталей при их поломке. Дабы не получилось так, что чтобы заменить насос вам придется потратить не маленькую сумму. Уточнить расход газа, ведь можно купить газовый котел по низкой цене, а в последствии подсчитывать растраты на топливо.
Факторов влияющих на правильный выбор нужного вам котла очень много и хотелось, чтобы окончательное решение вы приняли после консультации со специалистом. Но постараемся немного упростить ваш выбор. Рассмотрим некоторые особенности выбора двухконтурного газового котла.
Если вы являетесь владельцем не большого загородного коттеджа, а квартиры в многоэтажном доме, то лучшим вариантом будет настенный. Газовые двухконтурные котлы имеют малый размер и стильный дизайн, что немаловажно для вашего интерьера. На рынке газовые двухконтурные котлы представлены огромным количеством производителей и у каждого в серии будут присутствовать турбированные версии, что не потребует в установке дополнительного дымохода.
Известные производители
В Беларуси огромный выбор, как газовых котлов, так и производителей. На рынке отопительная техника представлена производителями из европейских и азиатских стран.
Европейским производителям пришлось разделить пальму первенства со своими азиатскими конкурентами. Их газовые аппараты представлены фирмами:
Южной Кореи – Navien
Японии – Rinnai
Но все же наибольшее количество продукции на нашем рынке принадлежит европейским компаниям и в особенности Германии. Ее отопительная техника пользуется заслуженным спросом за свое высокое качество и стильный дизайн. Это котлы марок:
Vaillant
Wolf
Buderus
Viessmann
Правда стоит смотреть на страну производства, в основном конденсационная техника еще выпускается на заводах в Германии, все остальные будут турецкими.
Однако не сильно уступают ей по популярности и итальянские компании, такие как:
Immergas
Baxi
Ariston
Ferroli
Тут такая же ситуация, не все серии котлов производятся в Италии, например бюджетные Immergas это Словакия, а Ferroli могут быть китайского происхождения.
Отопительные аппараты от любого производителя имеют современный дизайн и оснащены электроникой, они отличаются по мощности и некоторым другим показателям, а также по стоимости, что дает большой простор для выбора.
Цена газового оборудования – ее составляющие
Обычно при покупке котла именно его стоимость является показателем всех достоинств, таких как:
- качество
- надежность
- долговечность
- экономичность
Однако в цену газовых аппаратов кроме этих особенностей закладываются еще и показатели мощности, а также конструктивные особенности.
Исходя из этого, котлы можно разделить на три группы:
самые дорогие (элитные) – брендовое немецкое оборудование
имеющие среднюю стоимость – итальянские.
эконом класса – напольные Житомир и Лемакс котлы от украинского и российского производителя.
Естественно, что некоторые отличия в стоимости будут у разных производителей одного класса, но в любом случае самое дорогое оборудование является элитным во всех отношениях.
Что же выбрать?
Самыми надежными двухконтурными котлами по мнению сотрудников сервисных служб признаны серии
- Bosch gaz 7000
- Rinnai BR-R
- Ferroli Divatech D
- Protherm Пантера
Но помните, приобретая дорогостоящее отопительное оборудование, не стоит забывать и о дорогостоящих деталях при поломке. Ведь их замена существенно ударит по семейному бюджету.
Если выбирать из популярных итальянских производителей, то хочется отметить такие серии как:
- Ariston Cares XC
- Baxi ECO 4s
Что бы вы не выбрали, элитного «немца» или же итальянскую классику, помните, если за оборудованием не ухаживать, то вскоре из строя выйдет даже самый надежный котел.
Каждый год мы публикуем "Рейтинг газовых котлов" с конкретными моделями и пояснениями.
Газовый котел двухконтурный настенный рейтинг. Что собой представляют настенные двухконтурные газовые котлы
Современные навесные двухконтурные котлы имеют отличный дизайн, минимум коммуникаций вокруг себя и работают практически бесшумно, поэтому могут быть установлены в любом соответствующем требованиям помещении .
Газовые навесные двухконтурные модели при тех же габаритах и отопительных технических характеристиках объединяют в себе функционал сразу двух приборов – самого котла и проточного (реже – накопительного) водонагревателя. Теплоноситель из контура отопления в двухконтурных моделях не смешивается с санитарной водой контура горячего водоснабжения (ГВС).
Навесные двухконтурные модели целесообразно устанавливать в небольших и средних жилых домах площадью до 350-400 м2, в которых расстояние от котла до точек потребления не слишком большое (7-10 м). В противном случае подготовка и подогрев проточной воды будет занимать слишком много времени, от 20 секунд и более, что негативно влияет не только на комфорт, но и на расход воды и топлива.
Еще одним важным моментом является количество человек, проживающих в доме, а вернее количество точек одновременного потребления горячей воды. Большинство двухконтурных моделей работает по принципу приоритета ГВС, т.е. когда открывается точка потребления, подогрев отопительного контура. Реже, обычно в более дорогих моделях, где распределение производительности реализовано с помощью трехходового клапана, подогрев отопительного контура не прекращается полностью, но производительность все равно снижается.
На практике это означает, что если пользоваться одновременно несколькими точками потребления горячей воды, производительности контура ГВС может быть недостаточно, не говоря уже о контуре отопления. Поэтому общее количество комнат с наличием точек потребления горячей воды (санузел, гостевой санузел, кухня и т.д.) не должно превышать трёх.
Устройство и принцип работы

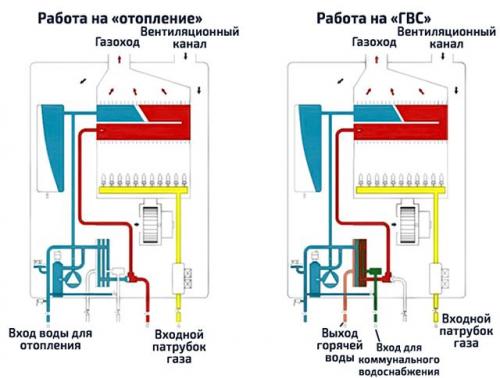

Наглядный принцип работы двухконтурных котлов с приоритетом горячего водоснабжения (ГВС).
Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.
Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном , манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).
Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:
- отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
- водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.
После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.
Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора. В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

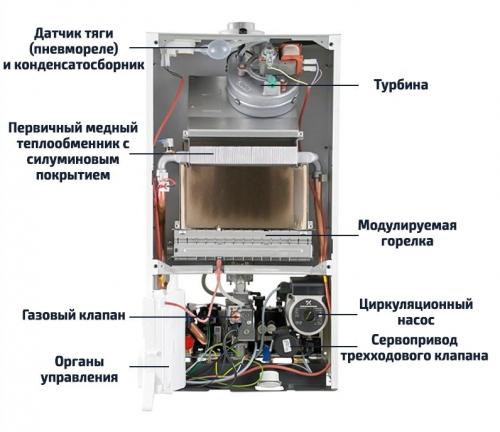

Устройство на примере известного двухконтурного BAXI ECO-4s 24F: компактная классическая компоновка, оптимальные материалы, все модули для удобства вынесены вниз.
