Принцип работы двухконтурного газового котла. Специфика конструкции двухконтурных агрегатов:

Принцип работы двухконтурного газового котла. Специфика конструкции двухконтурных агрегатов:

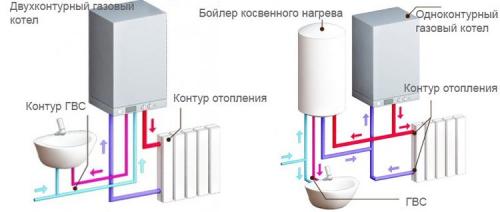

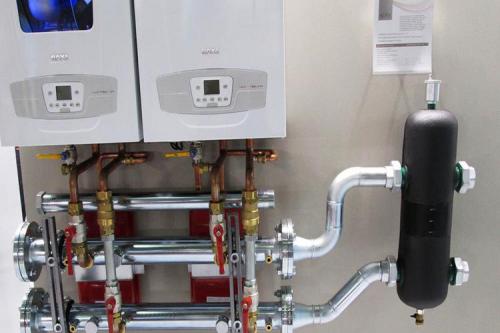

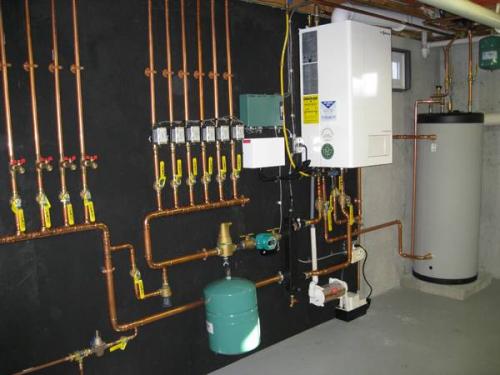

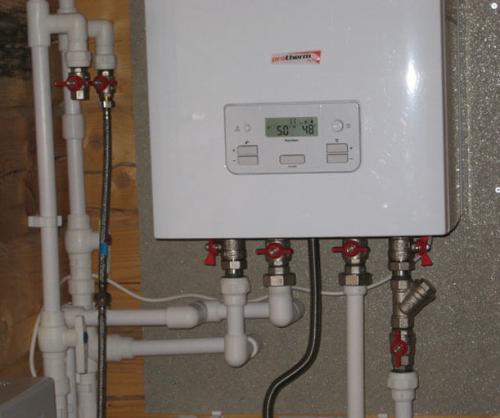

Наличие двух теплообменников. Первичный нагревает теплоноситель в контуре отопления, вторичный обеспечивает циркуляцию нагретой воды в системе ГВС.

Встречаются также и двухконтурные агрегаты с одним теплообменником комбинированного типа, так называемым битермическим («труба в трубе»). Принцип его работы заключается в следующем:

• В основной трубе теплообменника выполняется подогрев жидкости для контура отопления. Частично тепло от первичного теплообменника передается внутренней трубе.
• При включении контура ГВС агрегат работает на подогрев жидкости во второй трубе теплообменника.

Главным недостатком такого типа теплообменника является высокая вероятность появления накипи.

Трехходовой клапан. Именно это устройство разделяет поток теплоносителя на 2 контура, тем самым переводит с режима отопления в режим ГВС. Как только включается водопроводный кран, срабатывает трехходовой клапан, который прекращает циркуляцию теплоносителя в отопительном контуре и перенаправляет часть нагретой воды во вторичный теплообменник. Когда кран закрывается, контур ГВС переходит в режим ожидания.

Горелка в открытой или закрытой камере сгорания . Прибор обеспечивает получение достаточного объема тепловой энергии для отопления жилья и подогрева горячей санитарной воды. При первичном включении газовая горелка работает до тех пор, пока не будет установлена необходимая температура обогрева. Как правило, это достаточно длительный процесс. По достижении оптимальной температуры отопления подача газа прекращается. За дальнейший запуск горелки и частоту ее включения отвечает .

Автоматика газового оборудования. Автоматическое управление гарантирует безопасную и стабильную работу двухконтурного котла и его основных модулей, поддерживает температуру теплоносителя в двух контурах, а также выполняет энергосберегающую функцию.

Принцип работы двухконтурного твердотопливного котла. Конструктивные особенности

Конструкция всех агрегатов с двумя контурами, функционирующих на твердом топливе — одинаковая. Представлен котел двумя емкостями в форме цилиндра, одна из которых помещена внутрь другой.

Основная функция внутренней — это отопление помещения, внешней — подача горячей воды. В самом теплообменнике находится труба, которая нагревает воду. Любой двухконтурный котел имеет сколообразную трубу, которая отвечает за распределение тепловой энергии.

В комплектацию отопительного прибора входят следующие элементы:

• регулятор тяги ( узнать как выбрать );
• камера сгорания и подогрева;
• заслонка;
• зона горения;
• телескопная труба;
• распределитель воздуха.

За одну загрузку в каждый твердотопливный двухконтурный котел может вместиться до 30 кг топлива. Это является гарантией того, что устройство может бесперебойно проработать на протяжении 8 часов. В большинстве случаев в качестве теплоносителя используется вода, т.к. такое сырье — недорогое и безопасное. Однако стоит принимать во внимание, что в зимний период времени, если котел будет бездейственен, то она попросту замерзнет. В такой ситуации следует применять антифриз . Но при ежедневном отоплении жилища его применять не нужно.

Пример строения твердотопливного двухконтурного котла

Выполняется двухконтурный котел из стали или чугуна. Агрегаты, материалом изготовления в которых выступает чугун, признаны более долговечными, однако, данный материал характеризуется повышенной хрупкостью, которая при сильном нагревании увеличивается. Следовательно, в процессе функционирования твердотопливного котла нужно обращать внимание на температуру воды. Чтобы ее уменьшить, в отопительную систему нужно самому заполнить холодной жидкостью. Твердотопливный котел, выполненный из чугуна — более качественный, т.к. собирается он вручную.

Аналог из стали имеет большое количество своих особенностей. Да, подобное оборудование считается более прочным, но при этом из-за контакта с влагой он может ржаветь. Когда уровень температуры повышается, произойдет автоматическое открытие термостатического крана, следствием чего станет охлаждение системы. При выборе котла, нужно принимать во внимание тот факт, что стальные отопительные приборы выполняются посредством сварки, в связи с этим стоимость оборудования выше.

Принцип работы двухконтурного котла. Автоматика

Автоматика в газовых котлах есть обязательно — она обеспечивает безопасность, переключает режимы работы. Есть три основных параметра, которые постоянно отслеживаются:

• наличие тяги в дымоходе;
• давление газа;
• контроль пламени.

Это ключевые моменты, которые просто необходимо контролировать. Если хоть один из этих параметров не в норме, котел не включается. Кроме того есть обширный перечень дополнительных функций:

• Поддержание стабильной температуры. Есть два типа автоматики: один контролирует температуру теплоносителя, второй — воздуха в помещении. Более комфортные условия создаются при контроле воздуха — погода меняется, но независимо от этого в помещении поддерживается заданный режим.

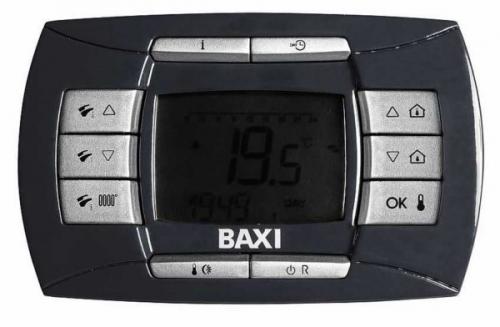

  Это пульт, с которого задаются все параметры

• Режим постциркуляции. После выключения горелки, теплообменник имеет очень высокую температуру. Если циркуляционный насос отключается сразу, вода в теплообменнике может закипеть, что приведет к выходу его из строя. Чтобы избежать такой ситуации насос еще некоторое время гоняет теплоноситель и отключается только тогда, когда температура станет приемлемой.
• Антизморозка. Если двухконтурный газовый котел стоит на даче, на которой вы живете только периодически, можно выставить экономный режим. Котел будет поддерживать стабильную температуру в +5°C. Этой же функцией можно воспользоваться на время отъезда.
• Летний режим. Летом отопление не включается, котел работает только на подогрев воды. Чтобы в системе в это время не произошел застой, чтобы не забились элементы, автоматика раз в сутки на некоторое время включает циркуляцию теплоносителя.

Как работает двухконтурный газовый котел летом. В каких режимах может работать двухконтурный котел

Преимуществом двухконтурных моделей газовых котлов является их универсальность и возможность эксплуатации в течение всего года. Для эффективного использования возможностей такого оборудования нужно разобраться в некоторых особенностях его работы в зимнее и летнее время.

Работа котла зимой

Включение зимнего режима работы котла осуществляется с помощью потенциометра, который регулирует температуру воды в системе отопления. Для этого необходимо установить необходимое значение температуры, которое обычно колеблется в пределах 35°С - 85°С. При этом котел автоматически запустит проверку защитных систем - различных датчиков и реле. Когда проверка будет закончена, электроника сообщит об этом с помощью специального обозначения на дисплее котла.

Когда вы устанавливаете необходимую температуру с помощью потенциометра, на дисплее в течение 2 секунд отображается установленное значение, а затем - фактическая температура теплоносителя в системе.

Так же и в режиме ожидания, когда котел нагрел воду до необходимой температуры и горелка не включается, - отображается фактическое значение температуры воды в системе.

Нагрев воды в системе ГВС

При работе в зимнем режиме двухконтурный котел также может нагревать воду в системе горячего водоснабжения. Это происходит автоматически в тот момент, когда открывается какой-либо кран горячей воды. При этом на ЖК-дисплее отображается соответствующий значок.

Регулировка температуры горячей воды осуществляется с помощью соответствующего потенциометра.Поворотом вправо можно увеличивать температуру воды в системе ГВС в диапазоне от 35°С до 55°С. После закрытия крана котел автоматически переходит в режим нагрева системы отопления.

Обратите внимание - если потенциометр, который регулирует температуру горячей воды в кране будет установлен в минимальное значение (крайнее левое), котел не включит нагрев системы ГВС при открытии крана. То есть, ручка управления температурой должна быть изначально установлена на требуемое значение.

Необходимо знать еще одну особенность - для автоматического переключения режима котла необходим минимальный расход воды 2,3 литра в минуту. При меньшем расходе котел продолжит работать в режиме отопления.

Работа котла летом

В летнем режиме двухконтурный котел включается только тогда, когда происходит отбор горячей воды из системы водоснабжения. Второй контур при этом не отключен полностью - всего лишь отключен нагрев теплоносителя в системе отопления. Это делается с помощью потенциометра, который устанавливается в нулевую позицию. На дисплее этот режим обозначается с помощью перечеркнутого знака режима отопления.

Чтобы при этом автоматически включался нагрев воды в системе ГВС, регулятор температуры воды должен быть установлен в соответствующее положение от 35°С до 55°С. Так же, как и во время настройки температуры воды в зимнем режиме, на дисплее вначале отобразится устанавливаемая температура, а затем, через две минуты, - фактическая.

Для включения котла на нагрев воды регулятор температуры должен быть установлен в соответствующее положение, а отбор воды должен осуществляться со скоростью не менее 2,3 литра в минуту.

Защита от замерзания

В котлах серий Digifel и Digifel DUO имеется режим, который защищает системы котла от замерзания. Это работает так:

• специальный NTC датчик постоянно отслеживает температуру воды на выходе;
• при достижении критически низкого значения (5°С выше ноля) автоматически включается горелка;
• работая на минимальной мощности, она нагревает воду в системе до +15°С, т отключается.

С помощью такой системы вы гарантированно сбережете котел в рабочем состоянии даже при долгом отсутствии дома в зимний период. Переход в этот режим работы происходит автоматически при установке потенциометров в минимальное положение. Вентили всех систем, как газовый, так и отопительные, должны быть установлены в открытое положение. Также следует проследить за тем, чтобы агрегат был подключен к электрической сети.

Двухконтурный газовый котел, как пользоваться. Как устроен прибор, обслуживающий два контура

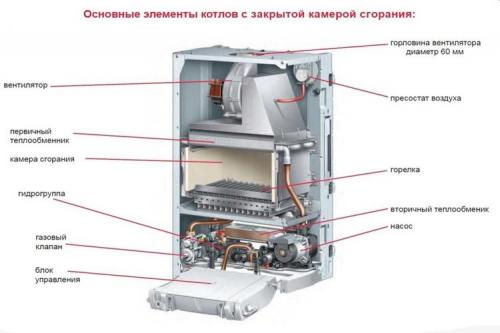

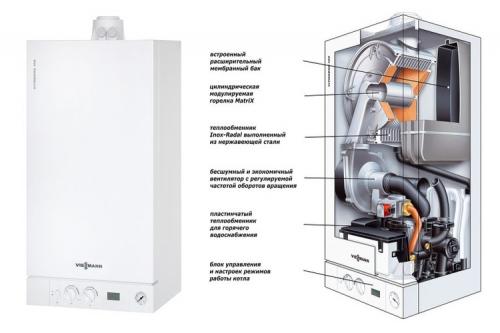

Данный генератор тепла, если сравнивать с одноконтурной версией, оборудован двумя теплообменниками. Согласно установленной технической терминологии, они называются первичным и вторичным. Один располагается в самой зоне горения огня. С его помощью осуществляется нагрев жидкости для системы. Второй отвечает за функционирование ГВС. И это только основа.

Агрегат состоит из многочисленных взаимосвязанных узлов, выполняющих разнообразные действия. Разбирать его досконально нет необходимости. Достаточно понимать, что лишь слаженное взаимодействие может гарантировать продолжительное и беспроблемное пользование, и знать о наиболее важных элементах.

Чтобы понять, что это такое двухконтурный газовый котел, следует в подробностях разобрать строение его основных составных частей.

Виды горелок

Эти приборы осуществляют подогрев воды и генерируют тепло для обогрева. При сжигании горючего вырабатывается энергия. Устройство находится в отделении, куда нагнетаются газ и воздух, обеспечивающие процесс горения.

Классификация по рабочим режимам:

• Одноуровневая. Агрегаты, оснащенные такими приспособлениями, способны работать только в двух положениях: «пуск» и «стоп». Они не отличаются экономичностью и быстро выходят из строя, но пользуются популярностью за счет простоты конструкции и невысокой стоимости.
• Двухуровневая. Генераторы, оборудованные элементами такого типа, могут функционировать как на полной, так и на половинной мощности. Эта особенность выступает ощутимым преимуществом, так как отпадает надобность использовать прибор во всю силу в летний период.
• Модулируемая. Умная система котлов позволяет настраивать и регулировать интенсивность. Для этих агрегатов характерна экономичность и весьма продолжительный срок действия.

Горелки бывают открытыми или закрытыми. В первом варианте кислород поступает из помещения, в котором установлен отопительный аппарат. Чтобы исключить попадание отходов горения в жилую зону, задействуется дымоход, обеспечивающий вытяжку.

Атмосферные генераторы тепла оборудованы металлическим патрубком. Дымовой канал обычно монтируется в вертикальном положении или под наклоном.

Турбированные вариации оснащаются закрытыми камерами. Они считаются очень надежными, но отличаются сложностью в функционале и стоят недешево. Помимо дымоотвода, необходим канал, по которому кислород поступает в камеру. Поэтому агрегаты данного типа оборудуют коаксиальными трубами, так как, им нужно не только выводить дым, но и затягивать воздух.

Во всех моделях присутствуют вентиляторы, защитные системы и автоматика. Для функционирования перечисленных генераторов требуется электричество. Энергозависимость, из-за которой существенно возрастают эксплуатационные расходы, выступает их основным недостатком.

Виды теплообменников

Эти устройства получают тепло и передают его носителю. Первичный расположен над горелкой, имеет форму оребренной изогнутой змеевидной трубки. Под воздействием огня температура жидкости повышается и начинает перемещения к разводке отопления.

Вторичный состоит из пластин и двух пар патрубков. По одной из них протекает вода, другая предназначена для движения теплоносителя по отопительному контуру. Такая система называется сдвоенной.

Кроме этого, существуют генераторы с битермическим механизмом теплообмена, производимые из меди. Это пара труб, располагающихся одна над другой. По наружной перенаправляется носитель, по внутренней – раствор для ГВС. Такие агрегаты сложны в эксплуатации, из-за конфигурации непросто производить их очистку от загрязнений. Соответственно, нужно знать, как правильно пользоваться двухконтурным котлом. Но благодаря мобильности и высокой скорости нагрева, они имеют неплохой спрос.

Автоматика и управляющий блок

Автоматически действующий механизм обеспечивает стабильное и безопасное функционирование. Контролирует температуру воды в системе водоснабжения теплообменника. В аварийных ситуациях препятствует активности отопительного прибора.

Он перестает включаться, если:

• понизилось давление газа;
• внезапно отсутствует тяга;
• произошло перегревание.

ЭБУ координирует устройства защиты и автоматизации процесса. Состоит из нескольких переключателей, микросхем и их комбинаций.

Интеллектуальное управление — отличительная черта современных генераторов с различными эксплуатационными характеристиками.

Источник: https://stroyvsepodryad.info/stati/kak-rabotaet-dvuhkonturnyy-gazovyy-kotel-princip-raboty-i-osobennosti-konstrukcii

Принцип работы газового котла в частном доме. Как устроены газовые котлы

Основные узлы газового котла

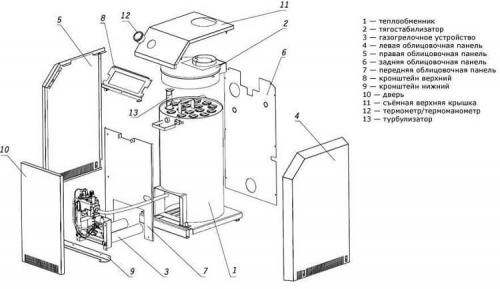

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Правильная работа газового котла. Почему важна настройка газового котла и что она даст

Котел сам по себе довольно прост в устройстве, но тем не менее часть электрических узлов способна проработать только определённое количество циклов включения/выключения.

Если неправильно настроить мощность, котёл будет постоянно включаться через очень короткие промежутки времени, сокращая тем самым тот жизненный путь, что и так не очень щедрой рукой отмерил ему производитель. Запланированное устаревание – оно такое…

У меня, к примеру, пока ещё не стоят межкомнатные двери и входная дверь в доме — от городской квартиры. Все надеюсь выиграть в лотерею и купить все необходимое для переселения.

А пока я уповаю на удачу и вторую зиму топлю дом вхолостую, котёл довольно часто включается, т. к. без нормальных дверей тепло, конечно, потихоньку убегает.

Как гласит слоган производителя Immergas: «Тепло Италии в вашем доме».

Вторым ключевым моментом для котлов с контуром горячего водоснабжения является плавность хода газового клапана, который регулирует интенсивность пламени горелки.

Отсюда комфорт банно-ванных процедур. Для того чтобы не свариться и не замерзнуть от контрастного душа – настройки котла должны быть правильными.

На своей шкуре я в прямом и переносном смысле ощутил, каково это, если розжиг не настроен плавно. В квартире, где я дожидаюсь новоселья, по стечению обстоятельств, тоже стоит газовый котёл.

Первоначально пламя розжига настроили по принципу «лишь бы горело», поэтому воду кидало то в жар, то в холод. Пока грамотный специалист все не исправил настройками розжига.

Эти кольца используются, если длина дымохода около метра или меньше. Говорят, тоже помогают сэкономить 4-5 % газа за счёт того, что меньше тепла улетит в «трубу».

Ну и как же без финансового вопроса. Нельзя забывать про экономию газа. Помимо настройки, можно использовать термостаты и кольцо, ограничивающее потери тепла через выпускную трубу.

Лучше, конечно, применять их в тандеме для более эффективного расхода газа. Ходят слухи, по крайней мере мне рассказывали это работники местного райгаза, что датчик и кольцо дымохода могут сохранить от 5 до 40 % ваших денег.

Правильная работа настенного газового котла. Факторы, влияющие на работу котла

Они таковы:

1. Конструкция. У техники может быть 1 или 2 контура. Она может монтироваться на стену или на пол.
2. Нормативный и действительный КПД.
3. Грамотное обустройство отопления. Мощь техники сопоставима с площадью, которую нужно обогреть.
4. Технические кондиции котла.
5. Качество газа.

Все эти пункты нужно оптимизировать, чтобы аппарат выдавал лучший КПД,

Вопрос по конструкции.

У аппарата может быть 1 или 2 контура. Первый вариант дополняется бойлером косвенного нагревания. Во втором уже есть всё необходимое. И ключевой режим в нём – обеспечение горячей водой. Когда вода подаётся, отопление завершается.

У моделей, монтируемых на стену, мощь скромнее, чем у тех, что ставятся на пол.  И они могут обогревать максимум 300 кв.м. Если ваша жилая площадь больше, потребуется аппарат напольного размещения.

П.2 факторы КПД.

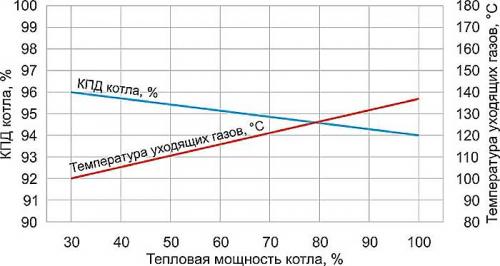

В документе к каждому котлу отражён нормативный параметр: 92-95%. У конденсационных модификаций – примерно 108%. Но действительный параметр, как правило, ниже на 9-10%. Ещё больше он снижается из-за тепловых потерь. Их список:

1. Физический недожог. Причина — лишний воздух в аппарате, когда сжигается газ, и температура выходящих газов. Чем они больше, тем скромнее КПД котла.
2. Химический недожог. Здесь важен объём окиси CO2, возникающий при сжигании углерода. Тепло теряется через стенки аппарата.

Методы повышение действительного КПД котла:

1. Устранение сажи с трубопровода.
2. Ликвидация накипи с водного контура.
3. Ограничить тягу на дымоходе.
4. Настраивать позицию дверки поддувала, чтобы тепловой носитель приобретал максимальную температуру.
5. Устранение копоти на отсеке сгорания.
6. Установка коаксиального дымохода.

П.3 Вопросы по отоплению. Как уже замечено, мощность аппарата обязательно соотносится с площадью обогрева. Нужен грамотный расчёт. Учитываются специфики сооружения и потенциальные потери тепла. Расчёт лучше доверить профессионалу.

Если дом построен по строительным нормативам, работает формула 100 Вт на 1 кв.м. Получается такая таблица:

Приобретать лучше котлы зарубежного производства. Также в продвинутых версиях много полезных опций, помогающих достичь оптимального режима. Так или иначе, оптимальная мощь аппарата находится в спектре 70-75% от наивысшего значения.

Технические кондиции. Для продления срока службы аппарата своевременно удаляйте с внутренних деталей сажу и накипь.

Оптимальный режим работы газового котла для экономии газа достигается при устранении тактования. То есть, нужно поставить подачу газа в наименьшее значение. В этом поможет прилагаемая инструкция.

Есть аспект, на который нельзя воздействовать – это качество газа.
