Любая инженерная система будет работать на полную мощность только в том случае, когда грамотно подобраны и монтированы все основные ее элементы. С вентиляцией в частном доме все происходит точно также: важно учитывать вид системы, площадь комнат и собственный бюджет, чтобы произвести монтаж воздуховода с соблюдением основных правил, о чем и пойдет речь в данной статье.

Критерии выбора качественных вентиляционных труб

Подбирая трубы для вентиляции в частном доме, необходимо учитывать значение проходимости воздуха (указывается в документации на товар), а также обращать внимание на соответствие следующим критериям:

• герметичность;
• устойчивость к возгоранию;
• минимальные размеры;
• соответствие основным санитарно-гигиеническим нормам, в частности, уровню шума.

Существующие разновидности воздуховодов

Прежде чем будет произведена установка вентиляционных труб в частном доме, нужно подобрать их, учитывая следующую классификацию изделий:

• по форме поперечного сечения;
• по материалам, используемым в производстве.

Форма сечения определяет ряд особенностей конкретных изделий:

• Круглые воздуховоды – значительно проще и дешевле в производства, а также обладают хорошей аэродинамикой. Чаще всего используются на промышленных предприятиях, где важно качество, а не внешние характеристики.
• Квадратные и прямоугольные воздуховоды изготавливать сложнее, они имеют большую массу, а также издают гораздо больше шума при эксплуатации, но при этом их достаточно просто монтировать. Правильная форма облегчает их стыковку с прямыми углами на стыке стен и потолка. Используется в зданиях офисного типа, а также в многоквартирных и частных домах.

Что касается материалов для производства, то ценятся следующие виды:

• Оцинкованная сталь – устойчива к коррозионному воздействию, в процессе эксплуатации не теряет своих основных качеств, если речь идет о применении в условиях умеренного климата. Повышенная влажность не является угрозой для материала (детальнее: “Виды вентиляционных оцинкованных труб и способы их использования”).
• Нержавеющая сталь – необходима для создания воздуховодов в помещениях с повышенным температурным режимом (на промышленных предприятиях) до 500 градусов по Цельсию. Жаростойкая сталь крайне устойчива к всевозможным агрессивным средам.
• Металлопластик – материал, представленный двумя слоями металла, объединяемыми между собой за счет вспененного пластика. Основным отличием является повышенная прочность, а также малый вес собираемых конструкций, отсутствие необходимости использовать дополнительный теплоизоляционный материал. Внешне трубы также очень красивы, но и стоят они достаточно дорого, что ограничивает спрос на них.
• Пластик – это общая категория полимерных материалов, которые идеально подходят для транспортировки воздуха, как в бытовых, так и в промышленных условиях (химическая, пищевая, фармацевтическая и другие отрасли). При производстве данного материала в качестве основы используют поливинилхлорид (ПВХ), обуславливающий устойчивость пластика к влаге, щелочным и кислотным средам. Повышенная гладкость пластиковых поверхностей позволяет воздушным массам перемещаться без сопротивления, а герметичная стыковка труб минимизирует риск утечки или попадания примесей в транспортируемый воздух.

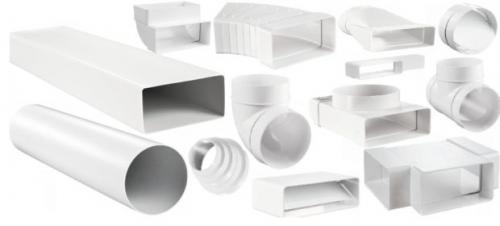

Трубы для вентиляции Пластиковые. Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

• отсутствие необходимости в добавочной теплоизоляции кровли;
• доступность самостоятельной регулировки;
• малая вероятность коррозии;
• гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
• уменьшенные потери шума и воздуха;
• срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

• Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
• Пластиковыйимеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
• 20 м составляет длина гибких воздуховодов.

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Если есть какие-либо сомнения, лучше связаться с местным пожарным инспектором. Также соответствующие рекомендации можно обнаружить в нормативных документах. В них указывается, что применение этих объектов допустимо в общественных, малоэтажных жилых, административно-бытовых зонах. В то же время они запрещены на чердаках, в подвалах и технических этажах.

Диаметр вентиляционной трубы в частном доме. Как правильно рассчитать диаметр трубы для системы вентиляции

Монтаж системы вентиляции в жилом доме или гараже является основным условием создания комфортного микроклимата. Лучший способ стабилизации влажности в помещении – циркуляция воздуха. Для организации приточной вентиляции необходимо правильно рассчитать диаметр труб .

Прежде чем приступить к выбору материала вентиляционных труб и их диаметра, следует выяснить критерии выбора. Лучше всего ориентироваться на нормативные документы. Согласно им основным показателем правильно спроектированной и уставленной системы вентиляции является показатель кратности воздухообмена. Помимо него для жилых зданий следует учитывать санитарные нормы.

Согласно этому параметру расчетный показатель притока воздуха в помещение зависит от его целевого назначения.

• Жилое здание. Оптимальный объем притока воздуха составляет 3 м³/час на 1 м² независимо от количества пребывающих в нем людей. По санитарным нормам на 1 одного постоянно проживающего требуется 60 м³/час, а для временно находящегося – 20.
• Подсобное помещение (гараж). Для средней площади гаража необходимо обеспечить приток воздуха 180 м³/час.

Для основы берется естественная вентиляция, без установки вспомогательных устройств. Существует система расчетов, которую из-за сложности трудно применить на практике для частного дома, квартиры или гаража. Проще воспользоваться простыми соотношениями площади помещения к сечению вентиляционного отверстия:

• Жилое здание — на 1 м² площади необходимо 5,4 см² сечения вентиляционной трубы.
• Гараж – на 1 м² 17,6 см² сечения.

Т.е. для комнаты, площадью 30 м² выбирается труба с сечением 162 см², или диаметром 14 см. Такая же методика применима для расчета вентиляции в гараже. Необходимо помнить, что для полноценного воздухообмена устанавливают 2 трубы – в нижней части помещения монтируют входную для притока воздуха, а в верхней выходной патрубок.

Это лишь один из немногих показателей, который необходимо учитывать при расчете системы вентиляции. Кроме него принимают во внимание длину воздуховодов, возможность принудительного притока воздушных масс и т.д. Поэтому полноценный расчет системы возможен только профессионалами.

Металлические трубы для вентиляции. Оцинкованные вентиляционные каналы

Тонкостенные металлические трубы для вентиляции, сделанные из оцинковки, соответствуют всем нормативным требованиям и однозначно рекомендованы к применению в любых помещениях – жилых, производственных, складских и так далее. Перечислим виды и основные характеристики оцинкованных воздуховодов:

1. По форме каналы делятся на 3 разновидности – круглые, прямоугольные и плоскоовальные.
2. По способу изготовления различают спирально-навивные, прямошовные и фальцевые короба, показанные ниже на фото.
3. Согласно нормам, существует 2 класса герметичности воздухопроводов – нормальные и плотные. К последним относятся спирально-навивные трубы, практически не допускающие утечек на соединениях.
4. Изделия изготавливаются по стандартным размерам. Например, диаметры самых «ходовых» круглых воздуховодов составляют 100, 125, 160, 180, 200, 225, 250 мм и так далее. Толщина металла – 0.5—0.6 мм, при диаметре свыше полуметра – 0.7 мм.
5. Стандартные размеры квадратных и плоскоовальных трубопроводов задаются максимальным соотношением сторон, равным 6.3.

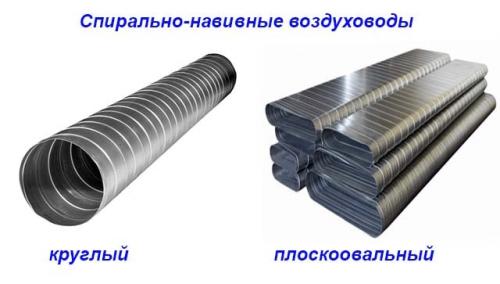

Воздушные магистрали, сделанные по спирально-навивной технологии, класс герметичности –плотные

Пояснение касательно пропорций сторон плоских воздушных каналов. Согласно СНиП, размер одной стороны прямоугольной трубы не может превышать величину второй грани больше, чем в 6.3 раза. Пример: меньший габарит короба равен 0.03 м, тогда максимальный размер второй стороны – 0.03 х 6.3 ≈ 0.19 м = 190 мм.

Рассмотрим плюсы использования оцинкованных вентканалов:

• соответствие всем санитарным и строительным нормам;
• жесткость, прочность и долговечность;
• негорючесть, стойкость к слабым химическим воздействиям;
• сфера применения – любые системы общеобменной вентиляции (исключая аспирацию – транспортировку пыли);
• относительно несложный монтаж;
• широкий выбор фасонных элементов – тройников, колен, крестовин, переходов;
• благодаря стандартизации размеров оцинкованные короба совместимы со всеми вентиляторами и распределителями воздуха – заслонками, клапанами, дефлекторами.

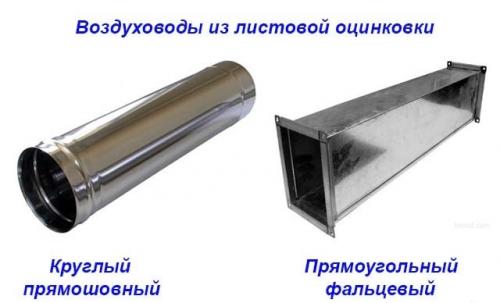

Обычные жестяные короба, класс герметичности — нормальные

Справка. Изготовленный из оцинковки вентканал способен выдержать воздействие пламени сильного пожара в течение 30 минут. Специальная наружная обработка увеличивает указанный предел огнестойкости до 2 часов. Жесткая конструкция не даст воздуховоду обрушиться от нагрева.

Главным минусом оцинкованных коробов считается высокая цена по сравнению с изделиями из других материалов. Вопрос довольно спорный – многое зависит от региона, объема заказа и конкретного производителя. По состоянию на 15.03.2018 стоимость 1 погонного метра недорогого воздухопровода Ø100 мм составляет:

• спирального – 320 руб. (5.6 у. е.);
• прямошовного – 180 руб. (3.15 у. е.);
• прямоугольной формы соответствующего сечения 10 х 8 см – 200 руб (3.5 у. е.).

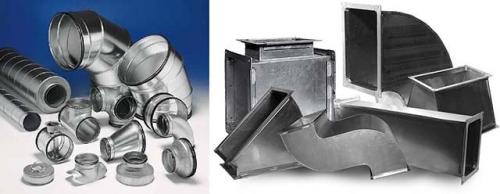

Соединители и переходники для жестяных коробов

Примечание. Мы дополнительно указали цены в условных единицах, поскольку со временем стоимость в рублях может измениться.

Прочие недостатки вентиляционных оцинкованных труб тоже заслуживают внимания:

1. На производстве воздуховоды выглядят весьма эстетично, но в интерьер частного дома или квартиры оцинковка вписывается с трудом. Каналы нужно прятать за облицовку – подвесные потолки, гипсокартонную обшивку.
2. За счет шероховатости металла и цинкового покрытия сопротивление воздушному потоку довольно существенное. Нюанс становится заметен на протяженных участках и разветвленных системах, где необходимы более мощные вентиляторы (подбираются по аэродинамическому расчету).
3. По весу изделия проигрывают пластиковым трубам.

Вытяжная труба для вытяжки. №3. Пластиковые трубы для вентиляции

Пластиковые вентиляционные трубы вытеснили оцинкованные из жилых помещений и уже активно используются в некоторых промышленных зданиях. Изготавливают такие воздуховоды из поливинилхлорида (ПВХ), полиуретана и полипропилена , причем два последних вида не приобрели широкого распространения. Когда говорят о пластиковых вентиляционных трубах, обычно подразумевают изделия из ПВХ.

Основные преимущества :

• цена. Стоят пластиковые трубы намного дешевле металлических;
• небольшой вес, простота разрезания, легкая технология сборки и крепления труб позволяют говорить о максимальной простоте монтажа;
• стойкость к коррозии и гниению;
• гладкие стенки позволяют максимально свободно проходить потокам воздуха;
• отличные показатели шумоизоляции, что немаловажно;
• долговечность;
• симпатичный внешний вид, так что если за стенами или за потолком трубы спрятать не удается, то портить картинку они не будут;
• по ассортименту возможных размеров пластиковые трубы, конечно, уступают металлическим, но в абсолютном большинстве случаев существующего выбора будет достаточно, чтобы обустроить даже самую сложную вентиляционную систему. Пластиковые трубы выпускаются длиной от 3 до 12 м , сечением от 16 до 1600 мм.

Главный недостаток материала – неспособность выдерживать высокие температуры. ПВХ сохраняет свои первоначальные эксплуатационные качества при температурах не выше +80⁰С. Если говорить об обычной домашней вентиляции, то там таких температур никогда и не бывает. Если же речь идет об отводе горячего воздуха, например, от камина или же в производственных условиях, то придется сделать выбор в пользу металлического аналога.

Немногочисленные противники пластиковых труб упрекают продукцию в невысокой прочности. Глупо было бы спорить с тем, что пластик нежнее металла, но вентиляционные трубы, как правило, монтируют скрытым образом, поэтому воздействие на них извне минимальное, а это значит, что меньшая прочность не способна никоим образом повлиять на долговечность.

Вытяжная труба на кухне. Трубы для вентиляции: особенности выбора для вытяжной и вентиляционной системы

Обычная кухонная вытяжка – это принудительная вытяжная вентиляционная система, которая практически идентична вентиляции. Но стоит отметить отличие от общеобменной внутриквартирной вентиляции. Оно заключается в том, что в многоэтажных домах общеобменная вентиляция с естественным побуждением функционирует без задействования вентилятора. Помимо этого, система такого типа служит для осуществления воздухообмена по всему помещению, а функция вытяжки предполагает удаление загрязненного воздуха в определенном месте и в конкретное время.

Для кухни очень важно наличие воздуховода. Современная общеобменная вентиляция не ликвидирует продукты сгорания и испарения влаги именно от плиты, а обеспечивает воздухообмен по всей квартире. Такая ситуация устраивает далеко не каждого, так как всем хочется, чтобы ремонт прослужил как можно дольше, чтобы не требовалось часто проводить генеральную уборку с тщательным отмыванием стен, потолка и мебели.

Трубы для вытяжки должны быть качественными и нужного размера

Поэтому со временем начали выпускать местные вентиляционные приборы, которые устанавливают над плитами, – вытяжки. Труба для кухни служит для того, чтобы выводить загрязненный воздух за пределы помещения. Это и есть основная функция воздуховодов.

Как и любой прибор, воздуховод имеет свои плюсы и минусы. Главное преимущество заключается в возможности эффективного удаления углекислого газа, влаги и копоти. Недостатки труб для вытяжки:

• занимают большое пространство;
• плохо вписываются в кухонный интерьер;
• работа вентилятора создает дополнительный шум, особенно если его монтаж был проведен неправильно;
• требуется регулярная чистка снаружи, а иногда и внутри изделия.
