Вентиляция канализации в частном доме. В каких случаях нужна вентиляция для канализации
Вентиляционная труба для канализации, выведенная через кровлю
Канализация — это водоотводящая система, используемая для выведения продуктов, получаемых в ходе жизнедеятельности человека. Согласно СНиП, канализация без вентиляции обустраивается только в случаях, когда высота жилого строения не превышает два этажа, а объём канализационных стоков незначителен и не перекрывает сечение сточной трубы.
В остальных случаях, особенно при строительстве загородного дома с различными сантехническими устройствами, проектирование и монтаж вентиляции обязателен. Наличие вентиляции для канализационных стоков позволяет решить следующие проблемы:
- Балансировка давления — в процессе слива нечистот в канализационном трубопроводе возникает дефицит воздуха, называемый «разряжение». При наличии вентиляции воздух поступает через вентиляционные каналы, тем самым сохраняя разность давления внутри и снаружи системы.
- Проникновение неприятных запахов — воздух, поступающий из вентиляции, позволяет сохранять постоянный уровень воды в «колене» канализационной трубы. Эта прослойка воды блокирует поступление неприятных запахов из стояка в помещение кухни и санузла.
- Удаление опасных газов — большой объём продуктов жизнедеятельности, находящийся в закрытых сточных ямах и септиках, в процессе переработки выделяет большой объем метана. Вентиляция позволяет своевременно отводить значительное скопление газа, предотвращая его воспламенение и отравления жильцов.
Отсутствие вентиляции и проблемы в ее функционировании (замерзание, засорение) являются основной причиной срыва гидравлического затвора. Это чревато не только поступлением запахов продуктов жизнедеятельности, но и может привести к хроническому недомоганию у жильцов.
Вентиляция канализации в частном доме своими руками. Вентиляция канализации в частном доме — узнаем, какие бывают виды и примеры схем, монтаж своими руками
или звука стока воды. Устранить эти неудобства в частном доме можно с помощью вентиляции канализации.
В данной статье подробно освещены все моменты, касающиеся обустройства вентиляционной системы канализации.
Мы подробно разберем, как установить вентиляционную систему, и каких она бывает видов (с вакуумными клапанами, естественная, принудительная и т.д.), какие бывают схемы ее обустройства, необходимые материалы и инструменты для монтажа, как изготовить дефлектор и какие бывают недостатки вентиляции в частном доме.
Схемы установок вентиляционных труб
Это надежный способ избавиться от описанных выше эффектов, связанный с удалением запахов через систему вентиляции. При этом исчезают и неприятные звуки, поскольку образуется дополнительный приток воздуха, устраняющий эффект сифона.
Применяются несколько схем вентиляции канализации в частном доме:

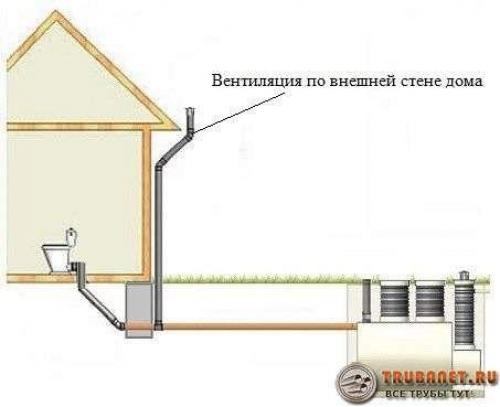

- пристенное наружное расположение, при котором труба выводится наружу дома и крепится кронштейнами;

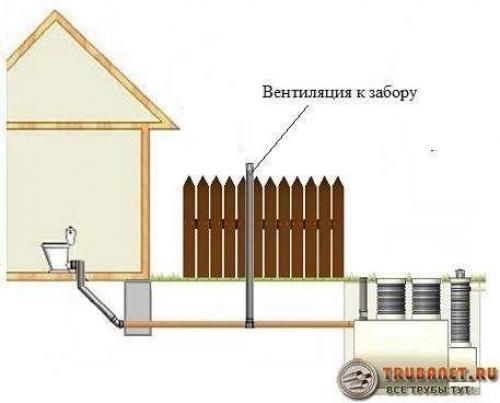

- удаленное расположение – труба относится от дома на расстояние более 5 метров и крепится к любому удобному объекту, например забору;

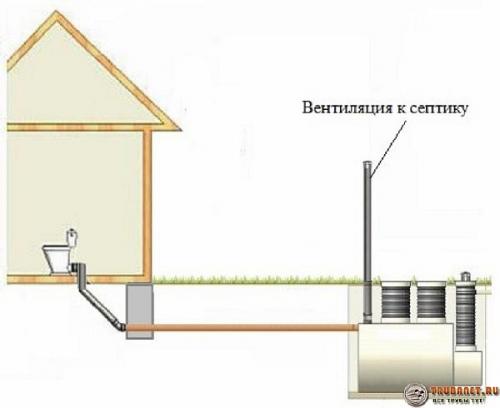

- установка трубы вентиляции в корпусе септика, который располагается от дома на расстояние 5 – 20 метров.

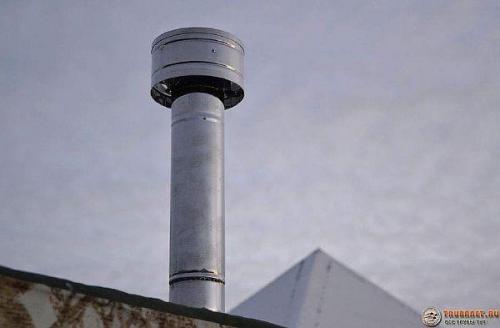

Для всех указанных вентиляционных систем обязательным является защита верхнего конца колпаком. В качестве оголовка чаще всего применяются дефлекторы, улучшающие условия продувки помещения.
Вентиляция через фановую трубу
Таким термином называется труба, которая является продолжением стояка. Для установки на ее верхний конец устанавливается ревизия, продолжением которой и является фановая труба.
Верхний конец должен быть выше конька крыши и располагаться на расстоянии не менее четырех метров от ближайшего окошка. В противном случае возможно попадание неприятного запаха внутрь жилого помещения.
Очевидно, что размер сечения фанового канала должен соответствовать сечению стояка, продолжение которого он и является. Наиболее распространенный размер – 110 миллиметров.

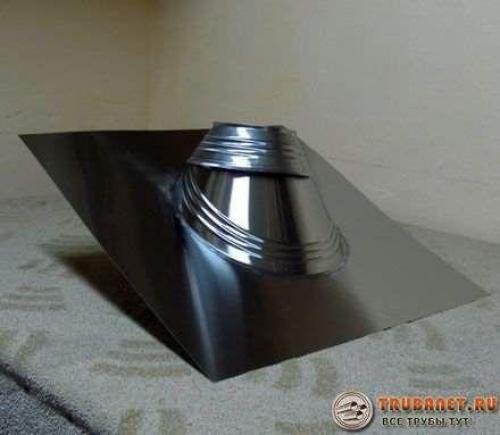

Фановый выход, по сути, является вариантом исполнения вентиляции с внутренним расположением. Основной проблемой при такой установке вентиляции является момент пересечения с потолочным перекрытием и кровельным пирогом . Но строительный рынок вполне обеспечен приспособлениями такого перехода для крыш любого угла уклона.
Вентиляция с вакуумными клапанами
Причиной появления неприятных запахов от канализации является нарушение работы сифонных затворов в унитазе, мойке или раковине. Это может произойти при залповом сбросе стоков в стояке.

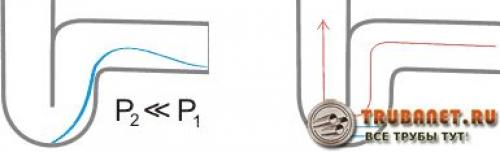

На какое-то время он полностью перекрывается сточной водой и в стояке возникает разрежение. Оно естественным образом затягивает жидкость из гидрозатвора в слив, после чего возникает канал сообщения сливной системы с жилым пространством.
Этому явлению успешно противостоит установка фановой трубы, которая уравнивает давление в стояке. Однако давайте представим себе процесс ее установки с пересечением двух перекрытий. Хлопотно и дорого!

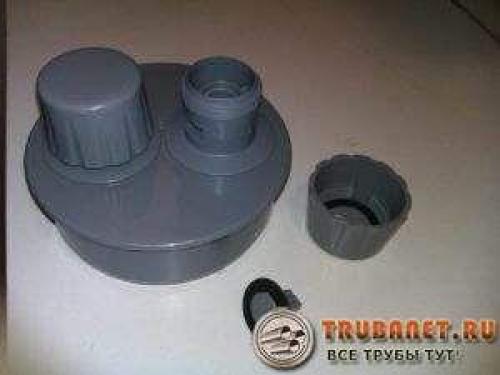

Вместо такого приспособления можно обойтись с помощью вакуумного клапана, который устанавливается вместо фанового канала.

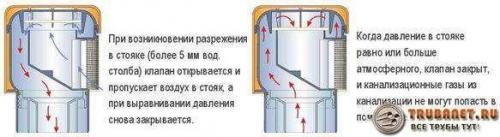

При повышении давления в стояке, запорное устройство плотно прижимается к седлу и препятствует проникновению воздуха из него. В момент слива залповой порции клапан приоткрывается, компенсируя изменение давления внутри системы. Сифонные затворы при этом не страдают.
Крышка запорного клапана работает только под собственным весом и этого достаточно для выполнения назначенных устройству функций. Нужно заметить, что в результате длительной эксплуатации крышка может загрязняться пылевыми отложениями на своей поверхности, ведь она работает в условиях повышенной влажности.
Поэтому ее надо периодически снимать и очищать от налета. Место установки вакуумного клапан – непосредственно на верхней части стока после ревизии.
Это устройство можно использовать только в помещениях с отоплением . В противном случае он будет обмерзать и не сможет выполнять назначенных ему функций.
Правильная разводка канализации в частном доме. Этап №2 — монтаж внутреннего трубопровода
Хороший отвод воды, в первую очередь, зависит от устройства внутреннего трубопровода коттеджа. После установки сантехнической фурнитуры, ее надо будет подключить к единой канализационной трубе, по которой стоки пойдут в очистные отстойники.
Монтаж трубопровода
Первым делом необходимо определиться с типом труб . Лучше приобретать изделия из поливинилхлорида (ПВХ), поскольку чугунные и металлические варианты требуют сварочных работ.
Процесс электрической сварки чугунных труб для неопытного обывателя может стать «камнем преткновения» на пути к положительному результату. Чугун – хрупкий металл, и резкое охлаждение стыкового шва неминуемо приведет к появлению микротрещин.
Пластиковые трубы обладают массой достоинств, в числе которых:
- небольшая масса;
- простота монтажа;
- доступная цена;
- большой выбор переходников и отводов;
- инертность к агрессивным средам;
- долговечность.
Монтаж начинается с кухни. Самая удаленная точка, обычно это место под установку кухонной раковины, располагается выше всех последующих.
Последним подключается туалет (унитаз), сточная труба которого расположена ближе всего к центральному стоку.
Благодаря большому выбору фасонных изделий из ПВХ монтаж производится очень быстро. Наличие уплотнителя надо проверять на складе перед выпиской товара
Целесообразно объединить в один стояк кухню и ванную комнату. Для подключения всех точек сброса воды, кроме туалета, используется труба сечением 50 мм. Для туалета – 110 мм.
Значение угла наклона зависит от диаметра трубы. Для 50 мм разность высот двух точек, удаленных друг от друга на 1 метр, составляет 30 мм. Это значение строго зафиксировано в нормативной документации.
При меньшей разности вода будет застаиваться. При большем значении твердые фракции налипнут на стенках трубы, а за счет возросшей скорости сброса велика вероятность срыва ближайшего гидрозатвора .
