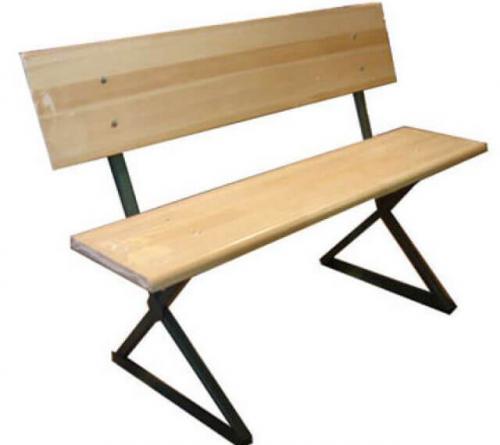

Металлические лавочки выглядят очень стильно и стоят недешево. Но если у вас есть сварка, то это не проблема, посмотрите пример, как сделать скамейку из профиля своими руками. Это можно назвать бюджетным вариантом, по крайней мере, по сравнению с готовыми изделиями.

Для изготовления скамейки вам понадобится 3 метра металлического профиля 25 х 25 мм и деревянные бруски 150 х 150 мм. В данном случае исходным материалом был деревянный брус длиной 6 метров, который надо будет разрезать на 5 заготовок.

Процесс изготовления показан на пошаговых фото. Справа на фото чертеж скамейки из профиля с размерами и распиловкой.

Основные моменты .

Длина скамейки 150 см . Брус распиливаете на заготовки по размерам, как показано на чертеже. Бока надо подогнать под 90 градусов, потому что брус после высыхания принимает полукруглую форму . Бруски потом надо склеить, получится заготовка 95 по ширине, затем прогнать через рейсмус, торцовочную пилу. После этого сделать на фрезере полукруги, отшлифовать, два раза покрыть масляным лаком.
Разрежьте металлические части, для этого здесь использовалось специальное приспособление для болгарки, вы его можете видеть на фото. Зажмите их, придав нужную форму, и приварите. На ножке будет прорезь и изгиб, чтобы спинка была под углом. После этого отшлифуйте швы и покрасьте молотковой эмалью. Еще нужно будет сделать 3 отверстия в перемычку и 2 в спинку.
Когда все готово, соберите скамейку. Доски прикрутите болтами М8.
Вот вроде и все, это если коротко. Все это очень наглядно можно посмотреть на видио, которое есть на сайте.

Скамейки из профиля со спинкой. Чертежи и размеры скамейки из металла своими руками

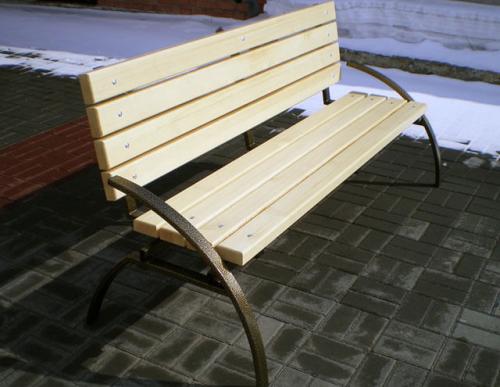

Особенности конструкции изделия зависят от индивидуальных требований и определяются на этапе проектирования. Профилированная труба довольно часто применяется для изготовления металлоконструкции лавки. Спинка и сиденье скамейки обшиваются планками из древесины.

На проектном этапе необходимо продумать особенности крепления деревянных планок и схему разделки заготовок профильной трубы. В зависимости от взаимного расположения элементов, торцы заготовок могут резаться под различными углами.

До того как приступить к производству скамейки, необходимо определиться с размерами изделия и разработать эскиз или чертёж. Это позволит в дальнейшем точно рассчитать потребность в материалах и облегчит процесс изготовления.

Разрабатывая эскиз, руководствуйтесь следующими рекомендациями:

• ширина опорной части скамейки должна быть в интервале 40–60 см;
• высота спинки 50 см над уровнем сиденья обеспечит достаточную площадь для опоры;
• расстояние от низа скамейки до опорных планок сиденья должно составлять 40–50 см.

Можно изготовить скамейку, имеющую спинку.

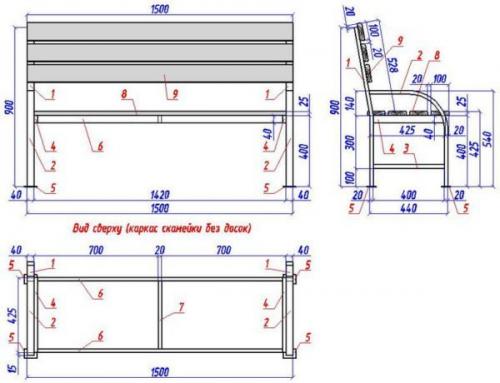

Чертёж содержит все необходимые размеры

Она более трудоёмка в изготовлении. Однако, присев на такую скамейку, можно максимально расслабиться и насладиться отдыхом.

Возможен вариант самостоятельного изготовления небольшой лавки. Изделие имеет традиционную конструкцию. Устройство опорного каркаса требует минимального количества материалов и отличается простотой.

Изделие отличается простотой конструкции

Отсутствуют жёсткие требования по геометрическим размерам скамейки. Следует руководствоваться индивидуальными соображениями, опираясь на удобство и функциональность.

Скамейки из профиля своими руками. Как сделать лавку или скамейку за пару часов из профтрубы

Изготовление лавочки для дачи своими руками – процесс простой и увлекательный. Нужно только творчески подойти к работе и запастись необходимыми инструментами.

Выбор модели

Скамейку для дачи хозяин должен сделать самостоятельно. Хорошо подключить к этому процессу сына. На таком примере он получит представления о работе с металлом и древесиной.

Пользователи часто ищут :

• Деревянная скамейка
• Скамейка из металла
• Подвесное шарообразное кресло (кокон)

Из множества моделей лавочек лучше выбрать такую, которая не предусматривает использования сварочного аппарата. И причин тому несколько:

1. агрегат есть далеко не у каждого мастера;
2. работа со сваркой требует определенных навыков;
3. подключение питания к аппарату не всегда представляется возможным.

Предлагаем обратить внимание на простую модель скамьи без спинки из профильной трубы квадратного сечения. Для изготовления потребуется полтора-два часа и общедоступные инструменты. И что немаловажно, такую работу под силу выполнить даже неподготовленному человеку и без чертежа.

Фото: гардеробная лавочка из профтрубы (также подойдет в прихожую)

Фото: скамейка с закругленными углами

Вместо сварки можно использовать резьбовые соединения. Это уменьшит жесткость, но даст возможность разобрать скамейку.

Фото: садовый вариант с подлокотниками

Модель скамейки нарисованная в автокаде

Фото: парковая скамейка с крышей из поликарбоната

Фото. проект садовой мебели – 2 лавки со столом

Складной вариант скамейки

Стильная модульная скамейка

Эскиз скамейки с размерами, выполненный от руки.

3D модуль антивандальной парковой (уличной) скамейки

Требуемые материалы и инструменты

Несмотря на то что профильная труба достаточно прочная, для удобства работы необходимо приобретать материал с толщиной стенки 3-4 мм. Итак, для производства лавки потребуется:

• профильная труба квадратного сечения – 3 отреза по 1,8 м;
• уголок металлический с шириной полки 25-30 мм – 2 шт. по 2 м;
• доска обрезная толщиной 20 мм, шириной 15 см – 3 шт. по 2 м (можно использовать деревянный штакетник шириной 50 мм, шириной 20 мм);
• болгарка с отрезным диском;
• стусло;
• молоток;
• дрель;
• сверло по металлу Ø 6 мм;
• сверло по металлу Ø 5 мм;
• саморез по металлу Ø 6 мм – 12 шт;
• винт с потайной головкой Ø 6 мм и длиной 70 мм – 9 шт;
• сверло по дереву Ø 6 мм;
• зенковка;

  Инструмент для зенковки

• кузбасслак – 0,5 л;
• морилка;
• лак по древесине для наружных работ;
• кисть;
• растворитель 646.

Ниже приводим пояснения по списку.

Профильная труба нужна шириной 40 мм и обязательно с прямоугольными гранями. При покупке попросите отрезать заготовки необходимой длины. Зенковка нужна, чтобы подготовить посадочные места под винты с потайными головками, но можно обойтись и без нее, если выбирать фаску сверлом большего диаметра. Только работать с ним придется очень аккуратно. При отсутствии морилки используют крепкий раствор марганцовки.

Изготовление каркаса

Длина будущей скамейки – 2 м, высота – 45 см. Сначала изготавливают 3 опоры. Для этого заготовки из профильной трубы размечают и распиливают. Сделать это правильно поможет приведенный ниже чертеж.

Схема разметки распилов на профильной трубе

Обратите внимание, углы А и А₁– прямые; А₀и А₂– 45⁰, расстояние между вершинами А – 45 см. Тщательно выдерживайте все размеры.

Для разметки таких углов удобно пользоваться стуслом.

Размеченную профтрубу кроят при помощи болгарки. Линия распила проходит по трем сторонам трубы.

Работая с электроинструментом, соблюдайте меры безопасности! Особенно следите за тем, чтобы не задеть четвертую грань будущей опоры.

Согнуть подготовленную профильную трубу можно при помощи трубогиба.

Тематический материал :

• Как сделать кресло-качалку из фанеры
• Мебель для сада своими руками
• Cадовая мебель из ротанга

Три готовых опоры для лавочки представляют собой квадраты со стороной 45 см.

Следующий шаг – соединение опор в одну связку при помощи уголков. Делают это в том месте, где соединяются разные концы профтрубы. В каждой полке уголка сверлятся парные отверстия Ø 5 мм. Первая и третья пары – на расстоянии 20 мм от края уголка, а вторая – строго посредине. Таким образом подготавливают 2 уголка.

Приставив к ним опоры лавочки, сквозь отверстия размечают места в профтрубе. Затем этим же сверлом делают дырки в каждой опоре. Теперь с помощью саморезов элементы соединяют.

Получившаяся конструкция не обладает достаточной прочностью, поэтому обращайтесь с ней аккуратно.

Обработка досок

В зависимости от качества сырья проводят подготовку пиломатериала. Сначала с помощью наждачной бумаги делают скругление углов. Только выполнять этот этап нужно без фанатизма, радиус округления – 1-2 мм. Величину скругления специальным инструментом не измеряют, а просто проверяют руками на ощупь.

Скамейки из профиля с размерами. Что необходимо для изготовления лавочки

При поиске подходящего варианта материала для лавочки выбор нередко падает на металлический профиль, срок службы которого довольно большой. Как сделать скамейку из профтрубы своими руками? Отправляясь в строительный магазин для закупки всего необходимого, важно иметь на руках заранее изготовленный проект. Основные чертежи скамейки из профильной трубы должны содержать размеры главных элементов, все же другие детали указываются в более подробных схемах. Чертежи лавок из профильной трубы оснащают нумерацией всех частей конструкции, с указанием их местоположения на схеме.

Для изготовления садовой лавочки потребуется наличие следующих материалов:

1. Профильных труб с сечением в виде квадрата или прямоугольника. Главным образом они славятся своей прочностью, а наличие плоских поверхностей очень удобно для фиксации к ним любых элементов. Невозможно не вспомнить про эстетические качества данного материала: они превосходят любые другие трубные изделия.
2. Брусьев из дерева 50х80 или 40х80 мм. Они пригодятся для изготовления спинок и сидений.
3. Метизов. Обязательно наличие винтов, имеющих диаметр 6-8 мм, при длине 80-100 мм. Более точные показатели выбираются в зависимости от того, какими размерами обладают брусья и профильные трубы. Не лишними будут саморезы по дереву.
4. Эмали и грунтовки. Они будут защищать металлические поверхности от ржавления.
5. Антисептических пропиток и финишных покрытий для древесины.

Что касается перечня необходимых инструментов, то он имеет такой вид:

1. Болгарка, заточные и отрезные круги.
2. Электродрель с комплектом сверл.
3. Сварочные аппарат, способный использовать электроды сечением 3 мм. Это наиболее приемлемый вариант сварки металлических деталей толще 2-х мм.
4. Молоток сварщика.
5. Электролобзик.
6. Шлифмашинка, укомплектованная наждачной шкуркой.
7. Керн, рулетка, карандаш (маркер).

Если предполагается изготовление округлых деталей, лучше запастись также трубогибом. Чтобы парные элементы получались одинаковыми, в процессе их изготовления практикуется использование т.н. «глаза». Он имеет вид обычного фанерного фрагмента, на который нанесены очертания всех округлых деталей. Чтобы проверить уровень соответствия имеющихся параметров, к ним прикладывают фанерную матрицу.

Как только все необходимое оснащение для работы приготовлено, можно начинать процесс сооружения лавочки из профильной трубы. По мере готовности каких-то элементов их нумеруют, что значительно упростит процедуру сборки готового изделия, которая отображена на чертежах. Чтобы скамья из трубы была удобной в эксплуатации, ее детали делают максимально одинаковыми.

Когда режется металл, важно учитывать толщину отрезного круга: припуск в таком случае дает обычно на уровне 5-ти мм. Для точной подгонки применяют болгарку с абразивными насадками.
