Как сделать вентиляцию в стене. Методики расчетов параметров вентиляции

30.11.2021 в 04:21

Как сделать вентиляцию в стене. Методики расчетов параметров вентиляции

Точный расчет вентиляции в частном доме выполняется на специализированном программном обеспечении, для работы с которым надо как минимум знать в каком порядке и какие данные использовать. По этому для того чтобы сделать один раз и по уму, начинать нужно с разработки индивидуального проекта вентиляции частного дома.

Но наряду с такими расчетами, существуют методики простейших вычислений, которые дадут возможность примерно оценить необходимые параметры.

  • По нормам потребления. Согласно СНиП, потребление воздуха одним человеком (Vнорм) примерно равняется 60 м³/час. Значит, чтобы рассчитать производительность вентиляции, используется формула V=Vнорм*N, где N – количество постоянно проживающих жильцов дома.

    Но проблема этого подхода заключается в том, что жильцы могут находиться в разных помещениях или собираться в одном. По этой причине такой подход используют только при воздушном отоплении (воздушных климатических системах) с циркуляцией воздуха внутри дома и с подмесом свежего в указанных количествах.

  • По кратности обновления воздуха (расчет по площади). Нормативы СНиП требуют, как минимум, однократного почасового обновления воздуха. Если при этом для комфортного самочувствия людей в помещении однократной циркуляции воздуха недостаточно, используют формулу V=K*S*H, где K – кратность воздухообмена, S – общая площадь частного дома, H – высота потолков. Показатель кратности варьируется от 1 до 3.

    Такой подход встречается наиболее часто, но связан со значительно большим объемом подаваемого в дом и удаляемого из него воздуха, чем при предыдущем случае.

Как сделать вентиляцию в уже построенном частном доме. Естественная

Естественная вентиляция в частном доме работает за счет подачи свежего воздуха через окна, двери, стены и т.д. Вытяжка воздуха в такой вентиляции также проста.

Свежий воздух подталкивает вытяжной воздух вверх, который, в свою очередь, поступает в систему воздуховодов и покидает дом. Это происходит из-за разницы температур. Такой способ вентиляции комнаты лучше всего подходит для дома.

Во время его строительства в частном доме очень легко сделать естественную вентиляцию. Достаточно создать качественный, хорошо продуманный дизайн и произвести точные расчеты. Для этого достаточно минимальных теоретических знаний. Установка может быть легко выполнена с помощью обычных инструментов.

Как сделать вентиляцию в стене. Методики расчетов параметров вентиляции

Как и любая инженерная система, природное разнообразие не лишено своих недостатков, но имеет и сильные преимущества. Чтобы удостовериться, стоит сравнить список “за” со списком “против”.

Положительно:

  1. Простая и недорогая установка. Это самый дешевый вариант для стабильного воздухообмена.
  2. Низкие эксплуатационные расходы. При отсутствии механического оборудования в системе требуется только периодическая очистка.
  3. Энергетическая независимость. Не потребляет электроэнергию, за исключением установки дополнительного электрооборудования.
  4. Чрезвычайно тихая работа. Характеризуется сниженным шумоизлучением.
  5. Инженерная гибкость. Вентиляционная система может быть дооснащена различными устройствами. Мощность системы может быть отрегулирована.

Отрицательно:

  1. Нестабильность трещины. Его зависимость от атмосферного давления и конкретных погодных условий. Эффективность естественной вентиляции летом может быть недостаточной.
  2. Формирование тяги. Зимой сильные сквозняки могут не только вызывать дискомфорт у жильцов дома из-за сквозняков, но и значительно увеличивать теплопотери. Следовательно, увеличились расходы на отопление помещения. Стоит отметить, что существуют различные пути решения этой проблемы.

Любой желающий может организовать систему естественной вентиляции в частном доме. Его несовершенство компенсируется простотой конструкции и минимальными затратами на обслуживание.

Источник: https://interer-stil.ru-land.com/stati/vyvod-ventilyacii-cherez-stenu-v-chastnom-dome-trebovaniya-k-vytyazhke-v-chastnom-dome

Вентиляция в частном доме через стену. Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

  1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
  2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
  3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
  4. Фильтра.
  5. Панели с декоративной крышкой.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

  • ДОМВЕНТ ОПТИМА

    Это устройство предназначено для обеспечения естественной вентиляции и работает за счет разницы давлений внутри и снаружи помещения. Для таких приточек рекомендована установка вблизи от радиаторов отопления. Прибор состоит из следующих элементов:

    • пластикового корпуса;
    • шумопоглотителя из вспененного полиэтилена;
    • фильтра грубой очистки;
    • утеплителя из вспененного полиэтилена (устанавливается со стороны помещения);
    • пластикового воздуховода;
    • наружной решетки.

    В комплектацию входят крепежные элементы. Средняя цена 1800 руб.

  • ZLA 160 Helios

    Клапан представляет собой автоматическое устройство для подачи воздуха. Оснащен фильтром, не требует подключения к электросети. Регулирование силы потока воздуха обеспечивается термодатчиком, который срабатывает при установленном пороговом значении.

    Непрерывное поступление воздуха осуществляется через зазор шириной 4 мм. При срабатывании автоматики щель увеличивается настолько, насколько это необходимо для притока требуемой порции воздуха. Возможна комплектация вентилятором для устройства принудительной вентиляции. Средняя цена 13700 руб.

  • KPV Marley

    Стеновый клапан для естественной вентиляции. Оснащен фильтрами тонкой очистки воздуха, не пропускающими пыль и пыльцу. Устанавливается в стены толщиной не более 580 мм. Отличается качественным шумопоглощением, теплоизолируется со стороны внутренних помещений. Страна производитель – Германия. Средняя цена 6700 руб.

Вентиляция в стене квартиры. Тонкости сооружения вытяжной вентиляции в стене

В частных домах и даже в многоэтажных строениях во многих случаях удобнее сделать вентиляционный выход прямо через стену. Для этого используются модели вытяжных клапанов с вентилятором, который вставляют в предназначенную для их расположения монтажную муфту.

Можно также использовать накладные модели вентиляторов, которые крепятся на внутренней стороне стены.

Для монтажа вытяжного вентиляционного клапана в стене сначала нужно сделать разметку и просверлить в ней отверстие нужного размера

Для установки такой простой конструкции понадобится проделать достаточно большое отверстие под установку вентиляции в наружной стене дома. Но сначала нужно выбрать подходящее устройство.

Модели с ручным управлением имеют демократичную цену, но они крайне неудобны в эксплуатации, поскольку придется постоянно помнить о необходимости включить или отключить вытяжной клапан.

Вытяжной вентилятор устанавливают с внутренней стороны отверстия, сделанного в стене, а обратный клапан и защитную решетку – с наружной стороны

Чтобы автоматизировать процесс, можно использовать таймер. Нужно будет выбрать временной график, в соответствии с этими настройками клапан будет включаться и отключаться в заданное время. Более эффективным может оказаться использование датчика, реагирующего на уровень влажности в помещении.

В этом случае устройство начнет работу, когда воздух в помещении станет слишком влажным, в при снижении влажности вентилятор остановится. Выбирая устройства автоматического регулирования, следует убедиться, что при отключении электропитания установленные ранее настройки сохраняются.

Чтобы обеспечить хороший воздухообмен в помещении, необходимо использовать достаточно мощный вентилятор. Слабый в этом отношении агрегат просто не справится с перемещением большого объема воздушных масс, в результате вентилирование будет недостаточно эффективным.

Выбор места для установки стенового вентиляционного клапана ориентирован на требования, указанные в инструкции производителем устройства

При расчетах обычно пользуются простой формулой:

М=О*В

Где:

  • М – необходимая мощность вентилятора;
  • О – объем помещения, в котором будет установлено устройство;
  • В – повышающий коэффициент воздухообмена.

Вычислить объем комнаты, как известно из школьного курса математики, можно как произведение площади и высоты помещения. Коэффициент воздухообмена определяют в зависимости от назначения помещения.

Этот показатель должен составлять:

  • для отдельного туалета – 8;
  • для кухни – 15;
  • Остается лишь определить объем комнаты и умножить его на соответствующий коэффициент, чтобы получить показатель, который поможет выбрать клапан с достаточно мощным вентилятором. Не стоит брать чрезмерно мощную модель, это вызовет только ненужные расходы и не скажется благоприятно на процессе вентилирования.

Источник: https://interer-stil.ru-land.com/novosti/ventilyaciya-doma-cherez-kryshu-ili-stenu-organizaciya-ventilyacii-s-vyhodom-v-stenu

Приточная вентиляция в стене. Централизованные системы приточной вентиляции

Принцип работы

Централизованные системы обеспечивают воздухом квартиру или дом целиком. Для притока и вытяжки используется разветвлённая сеть воздуховодов: приточно-вытяжная установка забирает воздух с улицы и подаёт его в комнаты по разным каналам.

В централизованных системах возможна ручная или автоматическая регулировка объёма притока и температуры воздуха для всей квартиры целиком, однако настроить их для каждой комнаты отдельно нельзя.

Производительность

Расход наружного воздуха центральных систем может достигать 500 м³/час и выше.

Такая производительность рассчитана на помещения большой площадью, поэтому центральные системы обычно устанавливают в больших квартирах или частных домах.

Нагрев воздуха

В центральной приточной системе возможен нагрев воздуха либо с помощью электричества, либо с помощью рекуператора. В системе второго типа потребление электроэнергии будет ниже, так как для нагрева воздуха используется принцип рекуперации: холодный поступающий воздух нагревается в теплообменнике за счёт тепла выходящего из помещения отработанного воздуха. Подробнее о принципе рекуперации мы рассказываем далее в главе о компактных настенных рекуператорах.

Принцип работы централизованной приточной системы. Источник: Яндекс.Картинки

Принцип работы централизованной приточной системы. Источник: Яндекс.Картинки

Фильтрация воздуха

В большинстве централизованных систем предусмотрены фильтры грубой и тонкой очистки, которые очищают воздух от пыли, но бессильны перед пыльцой, запахами и токсичными газами. HEPA-фильтры, необходимые для аллергиков, можно встретить только в моделях премиум-класса.

Стоимость и энергозатратность

У централизованных систем вентиляции высокая стоимость эксплуатации: помимо затрат на электроэнергию (в системах с электрическим нагревом), необходимо учитывать стоимость её обслуживания и замены фильтров.

Центральные системы подают воздух во все комнаты одновременно, даже когда в помещении не находятся люди, тем самым потребляя лишнюю энергию. Зимой расходы на электроэнергию возрастут ещё больше: мощность нагревателя в приточно-вытяжной установке обычно равняется 4–5 кВт, 70–100% которых будет расходоваться на подогрев поступающего холодного воздуха.

Также такие системы требуют больших единовременных вложений: с учётом монтажа и прокладки воздуховодов её стоимость может превышать 400 000–500 000 руб.

Сложность монтажа устройства

Выбирать централизованную систему рационально только для больших по площади помещений, где необходима высокая производительность. В то же время монтаж таких систем является сложным, а воздуховоды, проложенные под потолком квартиры, выглядят неэстетично.

Установка централизованной приточной системы вентиляции экономически целесообразна для частных домов или больших квартир

Централизованную вентиляцию стоит рассматривать на черновом этапе ремонта , когда воздуховоды можно спрятать в потолке, но в этом случае придётся пожертвовать их высотой. При установке системы в квартире с чистовой отделкой воздуховоды либо окажутся на виду, либо придётся делать ремонт и закрывать их коробами. Это также повлечёт дополнительные временные и финансовые затраты.

Вытяжная вентиляция через наружную стену. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

  • Естественная;
  • Приточная, или как её ещё называют, механическая;
  • Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

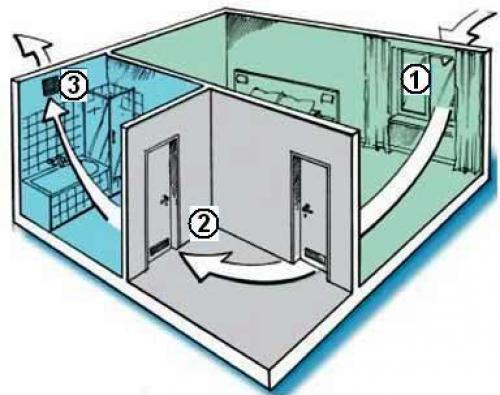

Вытяжная вентиляция через наружную стену. Виды и особенностиСледует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

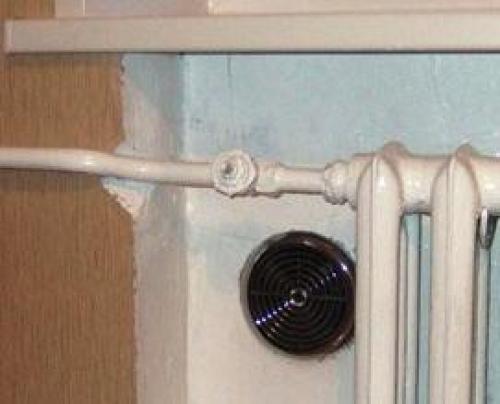

Вытяжная вентиляция через наружную стену. Виды и особенностиОдин из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

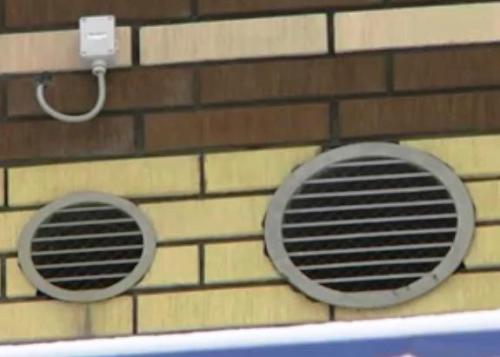

Вытяжная вентиляция через наружную стену. Виды и особенностиЕстественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

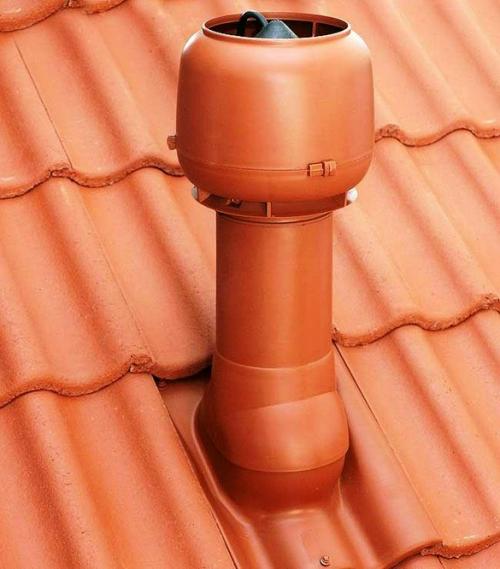

Вытяжная вентиляция через наружную стену. Виды и особенности

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.
