Вентиляция санузла и кухни через стену. Виды вытяжных клапанов

Вентиляция санузла и кухни через стену. Виды вытяжных клапанов

Существует много видов вытяжных клапанов. Для устройства вентиляции через стену подойдут те, которые мастера называют «стеновыми приточками», а производители – «стеновыми приточными клапанами». Любое из этих изделий состоит из нескольких элементов.

1. Воздуховода. Так называют пластиковую или металлическую трубу, которая устанавливается в отверстие в стене.
2. Наружной решетки. Этот элемент прибора необходим для защиты воздуховода от проникновения пыли, мусора, листвы деревьев, насекомых.
3. Заслонки. Необходима для предотвращения задувания воздуха в ветреную погоду.
4. Фильтра.
5. Панели с декоративной крышкой.

Перечислены компоненты стеновых приточных клапанов для естественной вентиляции. В приборах принудительного типа присутствует вентилятор и конструкция немного видоизменена, в зависимости от модели. Но принцип устройства тот же.

Есть модели с рекуператором тепла. Это теплосберегающие приборы, позволяющие снизить расходы на отопление дома. Работают по принципу забора тепла у исходящего из помещения воздуха и передаче его (тепла) входящему. Таким образом, несмотря на интенсивный воздухообмен, в комнате поддерживается стабильная температура.

В районах с холодным климатом рекомендуется теплоизолировать вентиляционное отверстие в стене. Для этой цели чаще всего используют полифом, но подойдут и другие материалы: минвата, стекловата, пенофол, поролон.

Есть вытяжные устройства, зарекомендовавшие себя с положительной стороны. О таких приборах много хороших отзывов от владельцев.

• ДОМВЕНТ ОПТИМА


  Это устройство предназначено для обеспечения естественной вентиляции и работает за счет разницы давлений внутри и снаружи помещения. Для таких приточек рекомендована установка вблизи от радиаторов отопления. Прибор состоит из следующих элементов:

  • пластикового корпуса;
  • шумопоглотителя из вспененного полиэтилена;
  • фильтра грубой очистки;
  • утеплителя из вспененного полиэтилена (устанавливается со стороны помещения);
  • пластикового воздуховода;
  • наружной решетки.

  В комплектацию входят крепежные элементы. Средняя цена 1800 руб.

• ZLA 160 Helios


  Клапан представляет собой автоматическое устройство для подачи воздуха. Оснащен фильтром, не требует подключения к электросети. Регулирование силы потока воздуха обеспечивается термодатчиком, который срабатывает при установленном пороговом значении.

  Непрерывное поступление воздуха осуществляется через зазор шириной 4 мм. При срабатывании автоматики щель увеличивается настолько, насколько это необходимо для притока требуемой порции воздуха. Возможна комплектация вентилятором для устройства принудительной вентиляции. Средняя цена 13700 руб.

• KPV Marley


  Стеновый клапан для естественной вентиляции. Оснащен фильтрами тонкой очистки воздуха, не пропускающими пыль и пыльцу. Устанавливается в стены толщиной не более 580 мм. Отличается качественным шумопоглощением, теплоизолируется со стороны внутренних помещений. Страна производитель – Германия. Средняя цена 6700 руб.

Приточная вентиляция в стене. Приточный клапан в стену: советы по установке, обзор устройства и виды лучших моделей (95 фото)

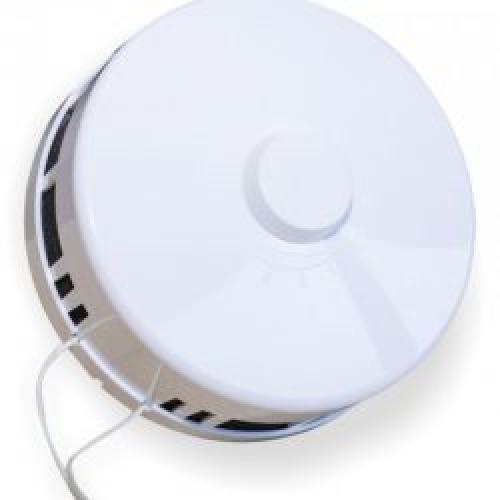

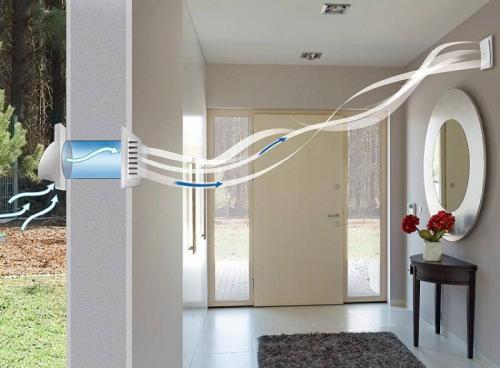

Приточный клапан вентиляции в стене – это специальное устройство, обеспечивающее подачу свежего воздуха в помещение. Один из самых эффективных способов организации приточной вентиляции. Подходит как для жилых, так и нежилых помещений. Устанавливается в стену здания.

Конструкция

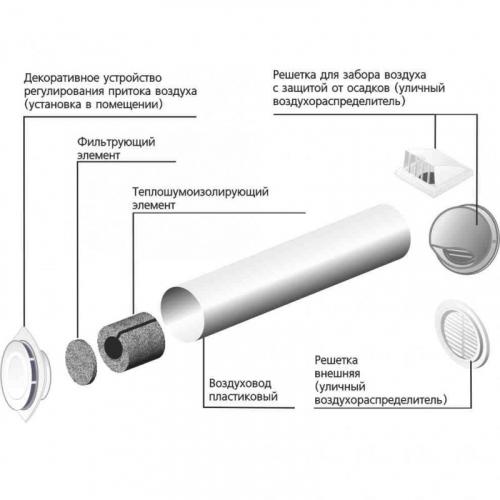

Все приточные клапаны имеют одинаковые ключевые составляющие конструкции:

• воздуховод. Канал, посредством которого воздух проходит извне в помещение. Обычно выполнен из пластика;
• внешняя вентиляционная решетка. Защищает воздуховод от воздействия атмосферных явлений. Может быть металлической или пластиковой;

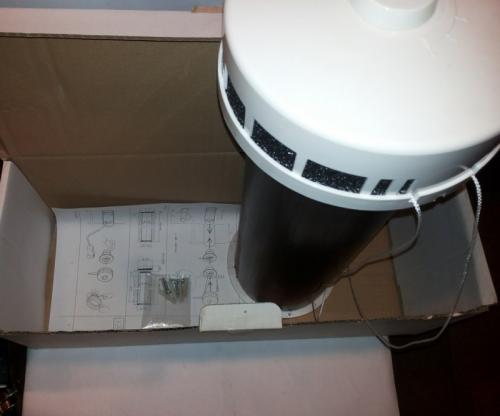

• внутренняя часть. Представлена пластиковым оголовком, как правило, продается в разобранном состоянии. Включает фильтр, очищающий и направляющий воздух в помещение.

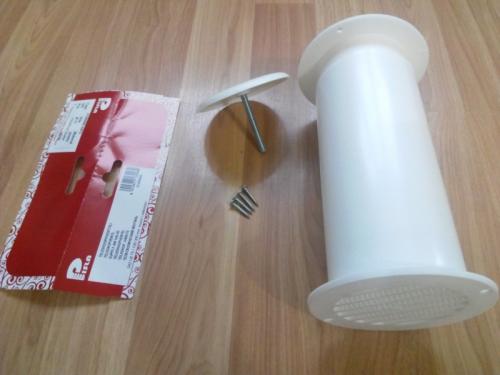

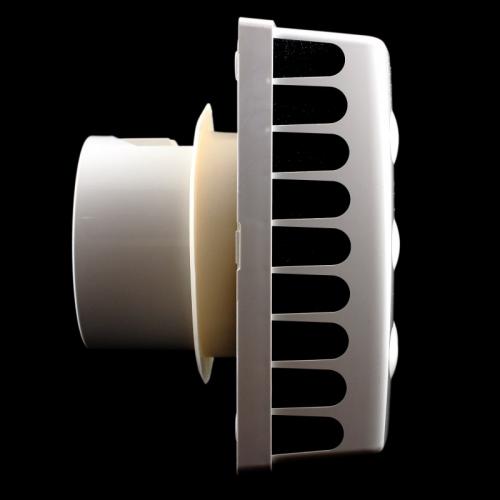

На фото приточного клапана в стену можно наглядно ознакомиться с конструкцией данного изделия, его внешним видом, разнообразием моделей и способом установки.

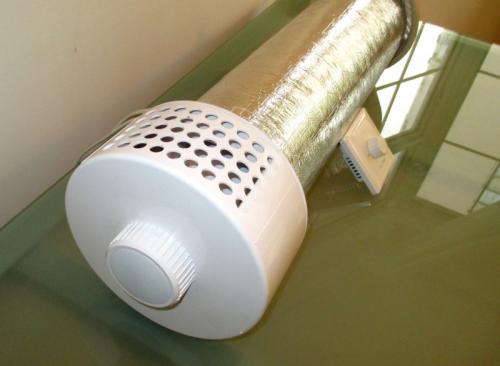

В конструкции имеется специальный материал для увеличения теплоизоляционных характеристик и звукоизоляции. Есть клапаны, позволяющие регулировать воздушный поток.

В их конструкции предусмотрен специальный регулятор, выходящий в помещение. Также есть модели с возможностью регулирования влажности в помещении.

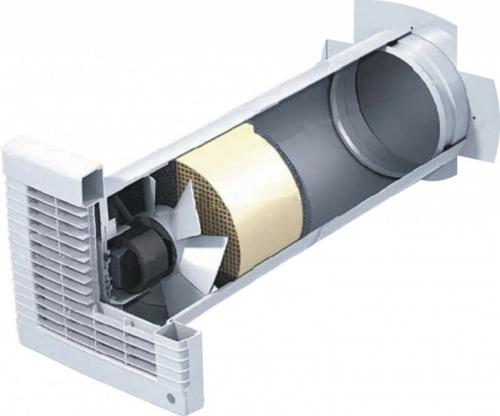

В любых магазинах, где можно купить клапан приточной вентиляции, как правило, также присутствуют более сложные модели, которые могут быть оснащены дополнительными устройствами:

• вентилятор;
• рекуператор (для нагрева воздуха);
• температурный датчик;
• датчик влажности;
• пульт дистанционного управления.

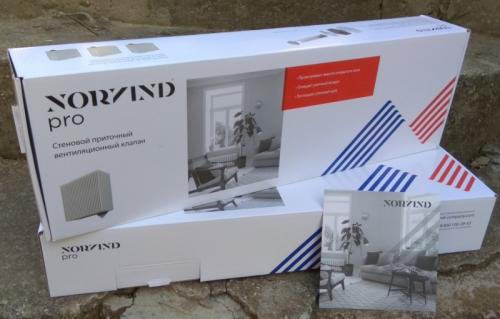

Можно приобрести качественный приточный клапан в Леруа Мерлен. Гипермаркет предлагает огромный выбор моделей клапанов, в том числе, с дополнительными функциями.

Если в вашем городе данного гипермаркета нет, найти клапан можно в магазинах, продающих оборудование для вентиляционных систем.

Преимущества и недостатки

Приточный клапан обладает рядом положительных качеств:

• ненужно постоянно открывать/закрывать окно (продлевается срок службы фурнитуры);
• низкий уровень шума;
• можно регулировать воздушный поток;
• монтаж рядом с радиатором отопления или вверху стены исключает температурные колебания в зимний период;
• устройство практически незаметно внутри помещения;
• сравнительно доступная стоимость.

Но, есть и некоторые минусы:

• нужно сделать отверстие в стене;
• в регионах с сильными морозами зимой обычный клапан не получится использовать, в помещении будет холодно. Проблему можно решить установкой клапана с рекуператором;
• ошибки в установке чреваты промерзанием стены или обмерзанием определенной части воздуховода;
• невысокая производительность устройств без вентилятора.

Особенности установки

Монтаж приточного клапана практически всех моделей может осуществляться в любом месте внешней стены. Но, рекомендуется устанавливать его в таких местах:

• под подоконником, около радиатора отопления;
• на уровне в две третьи от высоты оконного проема.

Первый вариант более предпочтителен, поскольку зимой воздух будет нагреваться радиатором. Второй вариант тоже удачный, поскольку холодный воздух будет заходить сверху. Пока он дойдет вниз, смешается с имеющимся воздухом и нагреется. В обеих вариантах клапан всегда можно спрятать за шторами, поэтому интерьер не пострадает. Но если все же остаются вопросы по скрытию клапана за шторами, то идеальным вариантом будет изучить готовую инструкцию на портале о шторах и декоре https://shtorydekor.ru/ .

Инструкция по монтажу

Можно установить приточный клапан в стену своими руками. Для этого нужно выполнить следующие действия:

• Выбрать оптимальное место монтажа, следуя вышеописанным рекомендациям.

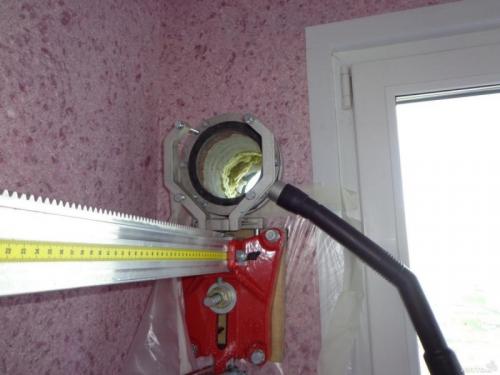

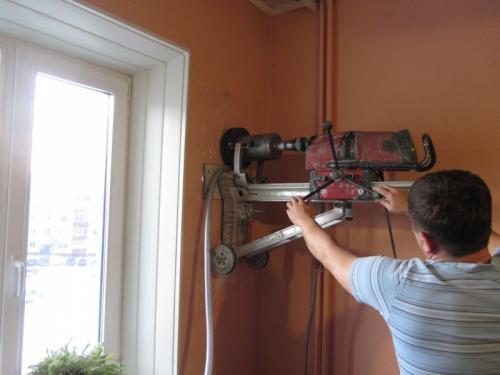

• Выполнить сквозное отверстие в стене с незначительным наклоном (3-4°) во внешнюю сторону. Это исключит накопление попадающей влаги в воздуховоде.
• Выполнить отверстия для шурупов (чтобы закрепить внутреннюю часть).
• Примерить воздуховод и разметить трубу по необходимой длине.
• Отрезать лишнюю часть трубы.
• Вмонтировать звукоизоляционный элемент в воздуховод. Обычно деталь поставляется вместе с клапаном. Если ее нет, крайне желательно приобрести.

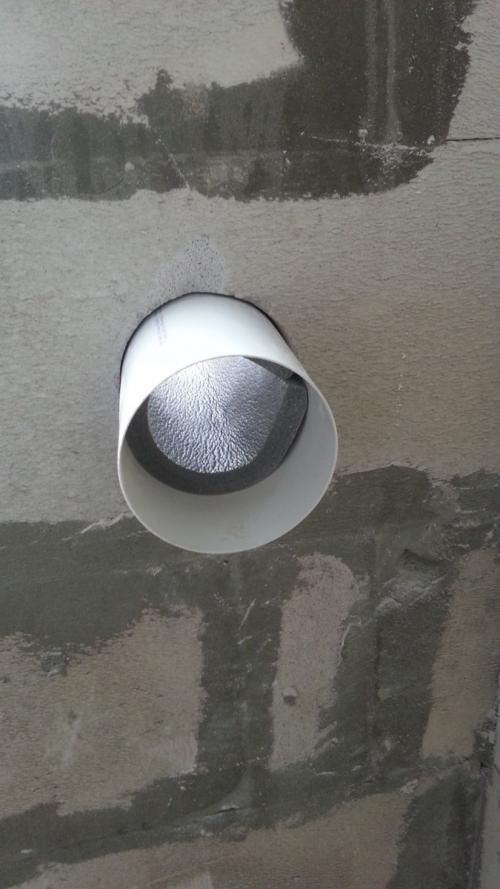

• Установить трубу в отверстие.
• Закрепить вентиляционную решетку с внешней стороны (клеем или шурупами). Жалюзи решетки нужно сориентировать вниз и расположить горизонтально.
• Закрепить внутреннюю часть шурупами.



Обслуживание и эксплуатация

Приточный стеновой клапан нужно время от времени очищать от пыли и мелкого мусора. Фильтр и звукоизоляционный элемент также постепенно загрязняются, и нуждаются в чистке. Для обслуживания нужно демонтировать внутреннюю часть, снять фильтр и звукоизоляционную деталь. Желательно выполнять процедуру летом.



Если звукоизоляционный элемент и фильтр произведены из синтетического материала (так сделаны 99% моделей), достаточно промыть их мыльной водой. После высыхания можно выполнять обратный монтаж.



Внутреннюю поверхность воздуховода тоже нужно регулярно чистить. Лучше делать все сразу. Пока высыхает фильтр и звукоизоляционный материал, следует прочистить воздуховод. Сделать это можно пылесосом.

Вентиляция кухни и ванной в один канал в частном доме. Виды и особенности

По мнению пользователя нашего портала (ник на форуме petrovk, г.Москва ) вентиляцию в доме можно разделить на три типа:

• Естественная;
• Приточная, или как её ещё называют, механическая;
• Приточно-вытяжная установка с рекуперацией тепла.

– При проектировании системы вентиляции нужно руководствоваться следующим принципом – воздух в доме должен полностью обновляться за 1 час. Для моего каркасного дома в 200 м2, я остановился на проточно-вытяжной установке с рекуперацией тепла. Установка подбирается исходя из кол-ва кубов воздуха в доме, у меня 600, я взял установку для 700 кубов.

Следует помнить, что комфортная среда в доме создаётся не только за счёт поступления свежего воздуха, но и за счёт скорости движения воздушных потоков. Приточно-вытяжной вентиляции из-за наличия в ней вентилятора, создаёт больший поток воздуха, чем естественная вентиляция.

При работе механической вентиляции, скорость движения воздуха в вентиляционной системе в среднем составляет 3-5 м3/час, а при естественной около 1м3/час. Попробуем разобраться, создает ли естественная вентиляция создаёт более комфортную среду в доме. Этот вопрос не так прост, как кажется. Ведь для того чтобы пропустить через механическую и естественную вентиляционную систему один и тот же объём воздуха, требуется разное сечение вентиляционного канала. А значит, монтаж естественной вентиляции повлечёт за собой увеличение сечения канала, что далеко не всегда возможно с технической или эстетической точки зрения.

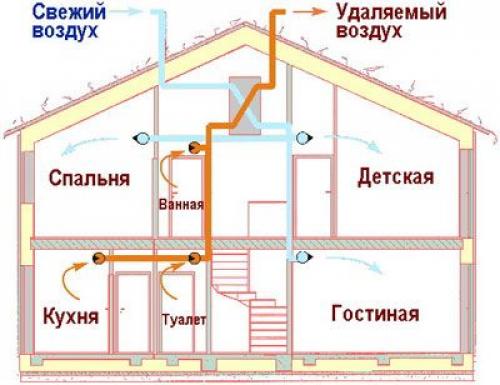

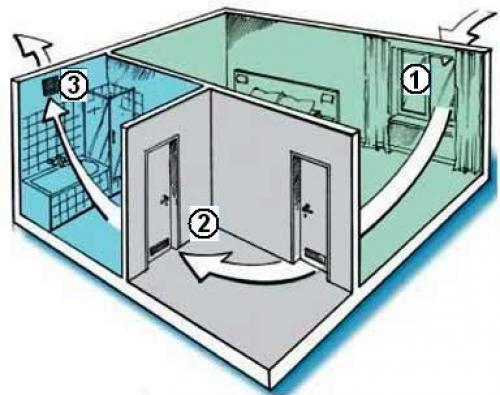

При любом типе вентиляции – независимо от того естественная она или механическая, необходимо обеспечить беспрепятственное движение воздуха по дому.

Один из вариантов - установить в комнатах двери с переточной решеткой или оставить небольшой зазор между дверью и полом. Для правильной организации перетока воздуха необходимо – чтобы забор воздуха производился в самом чистом помещении, гостиной или спальне, а вывод осуществлялся на кухне или в санузле.

На кухне, над плитой, вытяжка должна идти отдельным каналом. Если вытяжка является принудительной, то кухню и ванную можно объединить одним вентиляционным каналом. Диаметр от входа к выходу не должен уменьшаться. Из-за специфики кухонной вытяжки воздуховод от неё делают обязательно круглым, оцинкованным и вертикальным, без колен. Нельзя использовать гофру, алюминий или пластиковый воздуховод.

Консультант нашего форума Елена Горбунова (ник на форуме Matilda ):

– Естественная вентиляция работает при перепаде давлений на входе и выходе. Вход это вытяжной клапан, он ставится в потолке помещения или в стене под потолком. Выход это верх трубы. Перепад начинается с 10 метров. Еще перепад давлений зависит от разницы температур. Зимой он лучше, а летом хуже.

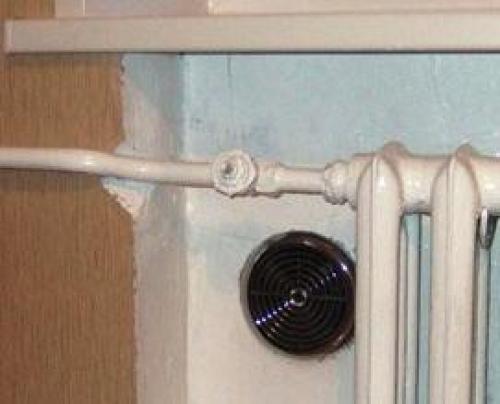

Естественный приток делают над отопительными приборами, которые располагают обычно под окнами. Или в двух метрах над полом.

Часто возникает вопрос,

а можно ли объединять вентиляционные каналы кухни, санузла и котельной в единую систему, затем поставить канальный вентилятор, и одной трубойвывести всё через крышу.

Пользователь нашего форума Владимир (ник на форуме Беспечный ангел ) считает что:

– Ни в коем случае нельзя объединять вытяжку с канализации, тогда во всём доме будет вонять как в туалете, не зависимо от того перед вентилятором или после будет установлен воздуховод.

Посмотрите пдробное

Также большое значение имеет и материал, из которого изготовлены воздуховоды вентиляционные для частного дома. Один из самых оптимальных вариантов - применение спирально-навитых оцинкованных воздуховодов. Но при самостоятельном монтаже застройщики массово применяют вентиляционные каналы, изготовленные из канализационной трубы диметром в 110 мм.

– Канализационные трубы использовать нельзя. Вообще нельзя пластик применять для воздуховодов, если только это не специальные антистатические трубы. В этом случае пыль будет прилипать к стенкам. К тому же канализационные трубы имеют малый диаметр. А тяга напрямую зависит от диаметра воздуховода и перепада высоты. Перепад в коттеджах достаточно мал - это вам не многоэтажка. Значит, с малым диаметром, тяги практически не будет, особенно летом. А если поставить вентилятор, то канализационные трубы будут издавать весьма неприятный звук при движении воздуха.

Естественная вентиляция через стену. Виды вентиляционных отверстий, размеры

Чтобы помещение не было душным, для него обустраивают систему внедрения свежего воздуха с улицы через вентиляционные отверстия. Такие системы закладывают в конструкцию новых домов при строительстве, но в процессе эксплуатации иногда необходимо создать дополнительную вентиляцию.

Типы вентиляции

По своему назначению вентиляционные системы делятся на вытяжные, приточные и комбинированные (приточно-вытяжные).

Вытяжная

Ее основная функция – удалить воздушную массу из помещения на улицу. Образовавшийся объем заполняется свежим воздухом через окна, двери. Естественные вытяжки используют редко, а механические – давно и результативно.

В промышленности вытяжная вентиляция призвана удалять загрязнения, образующиеся в результате производственных операций.

Приточная

Это система, подающая в помещение объемы свежих воздушных масс. Опционально этот воздух может подогреваться или охлаждаться. Приток воздушного объема обеспечивается естественным или механическим путем. В ряде случаев он комбинируется с вытяжной вентиляцией.

Важность качественной вентиляции помещения

Плохо функционирующая вентиляция в квартире или доме в отдельных случаях становится причиной скопления газа при утечке из газовой плиты. А это может привести к взрыву бытового газа.

Кроме того, отсутствие хорошо работающего воздухообмена приводит к следующим ситуациям:

1. Увеличению концентрации в воздухе углекислого газа и водяных паров. Они образуются в результате дыхания человека и животных, а также в процессе горения бытового газа на плите.
2. Повышенной влажности в помещении, что создает условия для образования и разрастания конденсата, грибка, плесени, гнили и сырости.
3. Высокой влажности и несвежести атмосферы, благоприятных для развития болезнетворных микроорганизмов.

Все перечисленное отражается на здоровье и самочувствии обитателей квартиры или дома. Особенно это характерно для детей, больных и пожилых жителей.

Функции приточной вентиляции

Генеральная функция такой вентиляции – обеспечение поступления снаружи внутрь помещения и за счет выдавливания или разведения удаление патогенных субстанций, оксида углерода, запахов и избыточного тепла. Согласно нормативам СНиП и ГОСТ, приток свежей воздушной массы должен составлять не менее 30 куб.м в час на 1 человека.

В числе дополнительных возможностей приточной вентиляции могут быть:

• подогрев;
• охлаждение;
• очищение;
• специальная обработка поступающего воздушного объема.

Это вспомогательные, но очень нужные для человека функции.

Где может располагаться вентиляция

Естественная вытяжная вентиляционная система – это чаще всего воздуховоды, выполненные в виде стояков с решетками в кухне, туалете и ванной комнате.

В фундаменте

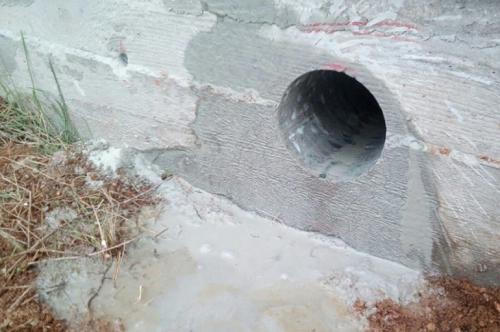

Вентиляция в фундаменте призвана сохранять подвал сухим за счет устройства вентиляционных отверстий с противоположных сторон конструкции или установки вытяжной трубы, ведущей на крышу.

Вентиляция в фундаменте нужна для сухости в подвале.

В стене

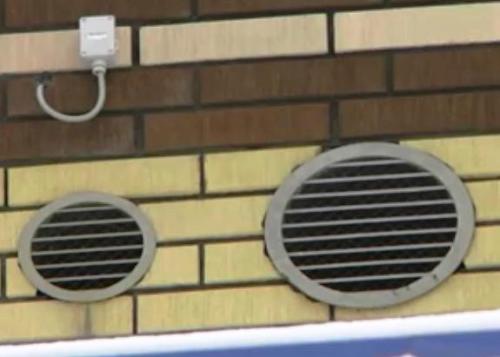

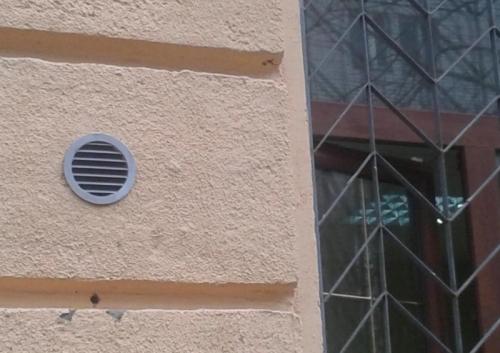

Естественная вентиляция через стены осуществляется путем обустройства стенового приточного или вытяжного клапана. Он представляет собой брешь в стене для создания воздухообмена. Возможности регулировать объем проходящих воздушных масс нет.

Механическая вентиляция – это специализированные аппараты с вентиляторами, встраиваемые в стены. Они принудительно нагоняют воздушные массы с улицы и позволяют контролировать скорость нагнетания свежего воздуха в интерьер.

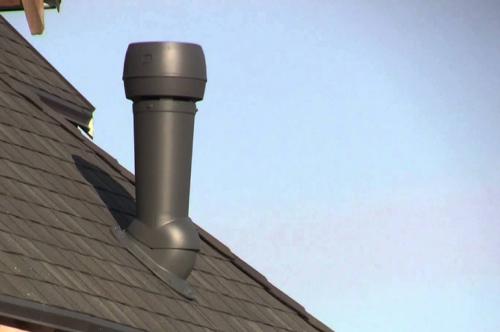

В крыше

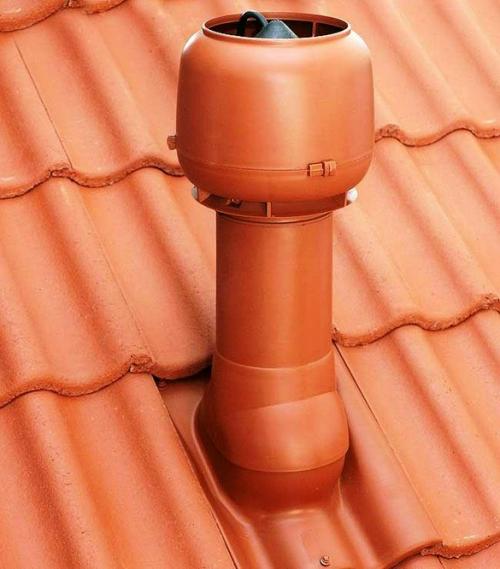

Вентиляционные системы и отверстия в крыше обустраивают для удаления влаги из здания. Компоненты системы делаются из стали и пластмасс самостоятельно из подручных средств или из материала, закупленного в строймаркете.

Вентиляционные системы в крыше удаляют влагу из здания.

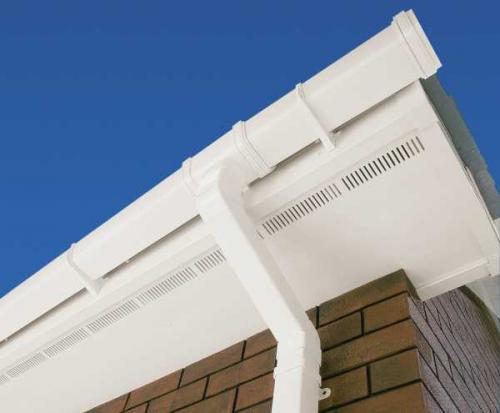

На софите

Софиты – это небольшие панели, закрывающие зазоры между стенами здания и его кровлей. Вентиляция на софитах – это готовые плиты из винила или алюминия с постоянной или чередующейся перфорацией и используемые для создания вентилируемой крыши.

В окне

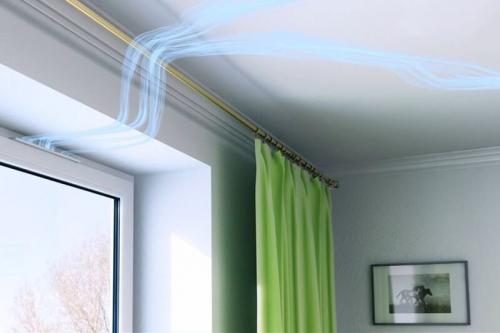

Пластиковые окна обеспечивают почти 100-процентную герметичность, и проветривать воздух в квартире, не открывая их, можно только после установки приточных клапанов в рамах окон. Это позволяет улучшить воздухообмен в помещении без попадания с улицы пыли, грязи, шумов и запахов.

Советы по организации приточной вентиляции

В жилых многоквартирных домах организована естественная вентиляция, подразумевающая, что приток свежего воздуха происходит через щели и отверстия в дверях и окнах, а вытяжка – через стояки-воздуховоды, ведущие на крышу. Но в ряде случаев такое вентилирование оказывается недостаточным и возникает необходимость в дополнительном.
