Столбчатый фундамент из блоков. Виды бетонных блоков

Столбчатый фундамент из блоков. Виды бетонных блоков

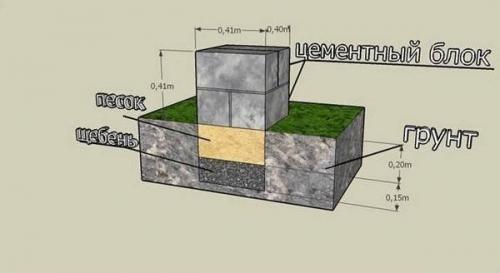

Бетонные блоки по назначению делятся на две группы:

• стеновые;
• подушечные.

Стеновые блоки имеют форму правильного параллелепипеда – их поперечное сечение образует прямоугольник. Их иногда используют для устройства опорных столбов под легкие постройки, но вообще-то они предназначены для формирования цоколя здания.

Для укладки нижнего ряда фундамента или столбиков используют подушечные блоки – их поперечное сечение имеет трапецеидальную форму. За счет уширения изделия в его нижней части увеличивается опорная площадь, а, следовательно, и несущая способность.

Однако применение фундаментных блоков для столбчатого фундамента не совсем удобно – вес одного изделия в зависимости от марки начинается от 350 кг. Да и габариты их внушительные – от 88х30х58 см до 238х60х58 см. Без подъемных машин сборку опоры произвести невозможно.

Для строительства легких малогабаритных зданий промышленностью выпускаются специальные блоки под столбчатый фундамент из керамзитобетона и других облегченных материалов. Их габаритные размеры удобны для ручной укладки. Они составляют 20х20х40 см.

Но не все виды облегченных блоков можно использовать: например, блоки арболитовые на столбчатый фундамент не годятся — их максимальная несущая способность составляет всего 50 кг/кв.см.

Керамзитобетон впитывает влагу лучше бетона, поэтому особое внимание при строительстве опорно – столбчатого фундамента из блоков данного вида уделяется гидроизоляции столбов.

Столбчатый фундамент это. Столбчатый фундамент. Достоинства и недостатки.

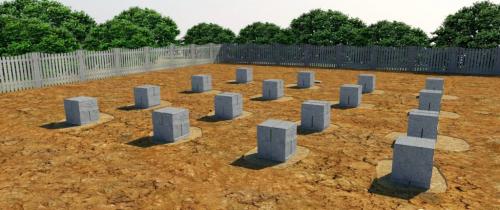

Столбчатый фундамент – это разновидность фундаментов, представляющих собой отдельно стоящие опоры ( столбы), иногда с уширенной подошвой, соединенные между собой монолитным или сборным ростверком.

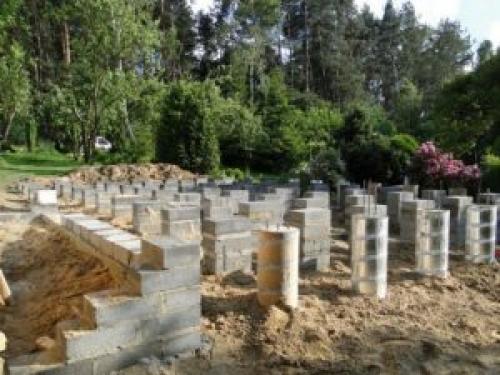

Столбчатый фундамент

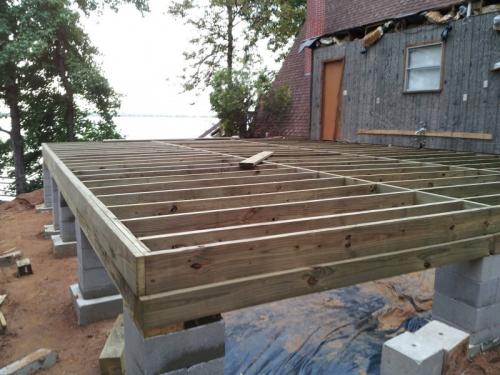

Фундаменты этого типа используются зачастую при строительстве облегченных домов, из легких материалов, таких как брус, пеноблоки, газоблоки Могут возводится на столбчатом фундаменте и кирпичные здания, но не объемные и не тяжелые хозяйственные постройки. Выполняют такие фундаменты из кирпича, дерева, бетона, может в отдельных случаях заливаться ростверк.

Строительство на столбчатых опорах возможно на твердых грунтах – скальных, твердых глинистых почвах, крупнообломочных грунтах или в условиях многолетней мерзлоты, если почва при повышении температуры не теряет свои прочностные характеристики. В условиях не однородности грунтов или высокой степени просадки почв, использовать стоит другой вид фундамента, так как столбчатые опоры фундамента, будут неравномерно проседать.

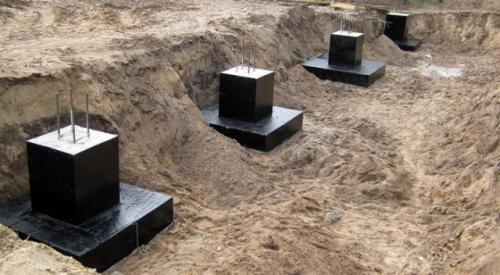

Опоры столбчатого фундамента из бетона

Достоинства столбчатого фундамента:

– простая технология возведения, возможность самостоятельного монтажа;

– экономный вариант фундамент, сравнительно небольшая стоимость возведения, в сравнении с другими видами фундаментов;

– значительно сниженная степень осадки постройки, в результате работы с грунтом под единичными опорами;

– быстрота возведения;

– можно возводить при высоком уровне грунтовых вод;

– отсутствие больших объемов земляных работ, а это отсутствие необходимости использовать тяжелую технику;

– идеальный вариант при необходимости заглубления фундамента ниже отметки промерзания;

– не нуждается в каких-либо диагностиках при наличии проблем, ремонт такого фундамента не требует множества ресурсов и времени, преправильной закладке и использовании срок службы 50 -70 лет, однако по утверждению различных источников и устойчив и до 100 лет;

– простота расчета, что связано с несложным взаимодействием элементов сооружения между собой;

Столбы фундамента

Недостатки столбчатого фундамента:

– невозможность его использования при строительстве тяжелых конструкций;

– непригодность для сложного ландшафта;

– невозможность строительства на слабых грунтах, не рекомендуется возводить на торфяных и болотистых грунтах, с низким расчетным сопротивлением.

– не пригоден столбчатый фундамент для домов с цокольным этаже или подвалом;

– строительство дома не должно останавливаться после установки столбчатого фундамента, в связи с тем, что если готовый столбчатый фундамент оставить на зимний период без нагрузки, то отдельно стоящие столбы могут существенно деформироваться;

опоры фундамента

Если Вы планируете строительство не тяжелого здания, будь то жилой дом или хозпостройки, то возведение опорно-столбчатого фундамента будет правильным и целесообразным решением, позволит избежать бессмысленных затрат денежных средств, тут не требуются значительные усилия и позволит сэкономить время.

Блоки для фундамента своими руками. Фундаментные блоки своими руками

Если бюджет на строительство ограничен или просто хочется сэкономить, некоторые этапы возведения здания придётся выполнять собственноручно. Поскольку затраты на сооружение фундамента составляют примерно 1/5 стоимости всей постройки, а сам процесс достаточно прост в реализации, можно изготовить фундаментные блоки своими руками.

Работы выполняются в следующем порядке. Сначала необходимо определиться с размерами. Поскольку решено, насколько это возможно, обойтись собственными силами, и с максимальной экономией пиломатериалов.

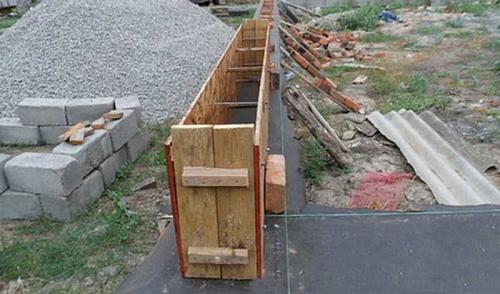

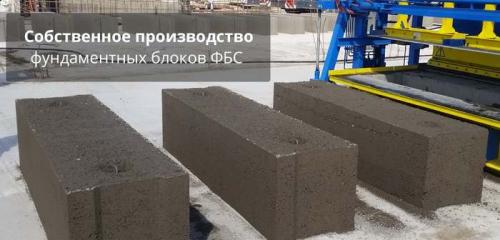

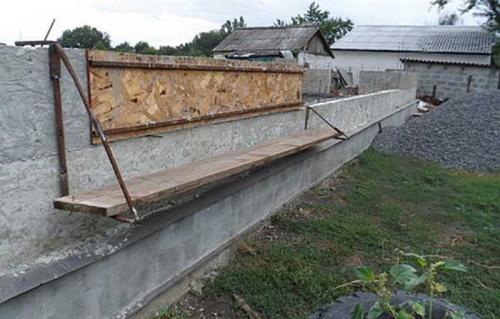

Достаточно соорудить опалубку размером со стандартный блок ФБС вот его размеры 2,4 х 0,6 х 0,4 м. и постепенно после заливки очередного блока переставлять опалубку дальше, до окончательной заливки фундамента, таким образом наша опалубка будет использоваться много раз.

При таком подходе кроме экономии пиломатериалов мы также сэкономим на использовании автотранспорта для доставки готовых блоков и автокрана для их монтажа. Что бы изготовленные блоки не нужно было перемещать, установку опалубки и заливку бетона необходимо производить на месте размеченного фундамента.

Как сделать фундаментные блоки своими руками

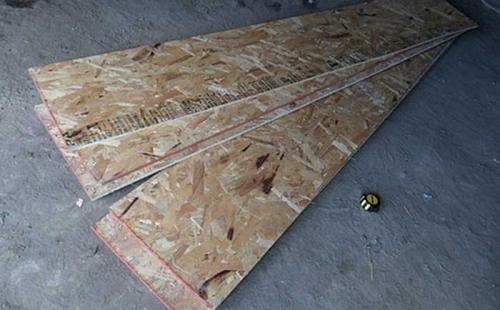

Для создания опалубки следует взять фанеру OSB, ширина которой равна высоте блоков, а длина – на 20 см больше их длины. Одна сторона фанеры зачищается и окрашивается водостойкой краской.

После высыхания на окрашенной стороне обеих фанер в 10 см от краёв ножовкой делаются поперечные пропилы глубиной примерно в 5 мм.

Расстояние между ними на каждой заготовке из фанер должно быть равным длине блоков. Теперь между краем каждой фанеры и пропилом, примерно посередине, сверлятся отверстия диаметром 14 мм – для болтов будущей стяжки.

Из стального листа толщиной 1 мм вырезаются два прямоугольных куска: одна сторона каждого равняется высоте блоков, другая – ширине.

Они послужат в качестве торцевых вставок опалубки, для них и делались пропилы, так же можно использовать фанеру или обрезную доску.

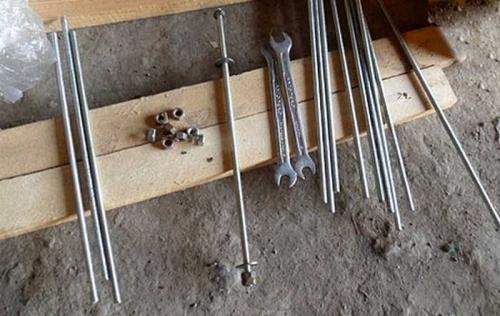

Осталось приготовить несколько стальных стержней диаметром 12 мм и длиной, на 10 см превосходящей ширину блоков, с резьбой на концах, – и можно приступать к сборке.

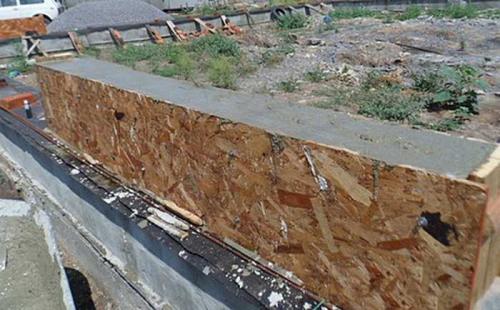

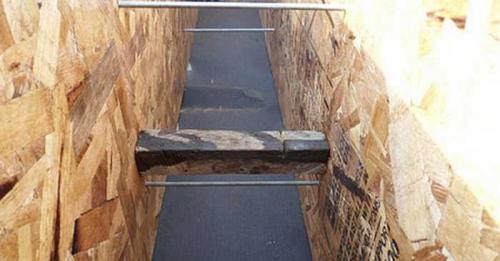

Заготовки из фанеры укладываются на ровную поверхность параллельно друг другу окрашенной стороной вовнутрь. В пропилы вставляются металлические торцы, а в круглые отверстия – подготовленные стержни.

Прежде чем стянуть конструкцию гайками, с внутренней стороны фанеры, рядом со стяжкой, следует установить деревянные проставки для фиксации ширины блока.

Теперь гайки затягиваются и опалубка готова.

Для приготовления раствора 1 часть цемента соединяется с 2 частями песка и 4 частями гравия. Для того, чтобы блоки получились прочными, смесь после тщательного перемешивания должна остаться достаточно вязкой.

Нужная консистенция достигается регулировкой подачи воды. Перед заливкой раствора с внутренней стороны торцевых стенок, посередине, можно установить деревянные бруски. Впоследствии они удаляются и остаются пазы, которые при укладке готовых блоков заполняются раствором.

Это усиливает сцепку между ними, отчего фундамент становится прочнее. Теперь форма заполняется смесью и утрамбовывается. Во избежание растрескивания при высыхании конструкция накрывается плёнкой и в течение двух дней регулярно поливается водой, после чего опалубку можно разобрать.

Источник: https://interer-stil.ru-land.com/stati/stolbchatyy-fundament-iz-blokov-raschet-rashoda-materiala

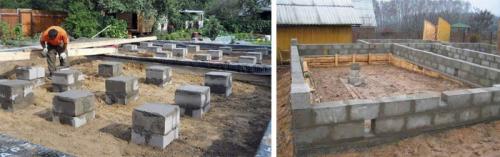

Фундамент из блоков 20х20х40. Строим основание дома из фундаментных блоков 20х20х40

Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически все частные застройщики при выборе типа конструкции, технологии и материалов ориентируются на возможность снижения сроков ведения работ и выполнения максимального количества операций своими руками, чтобы сэкономить на оплате труда наемных рабочих и аренде спец/техники. В этом плане интерес представляют фундаментные блоки с линейными размерами 20х20х40. Что это за продукция, каковы специфика и порядок ее использования – на эти и другие вопросы даст ответы предлагаемая статья.

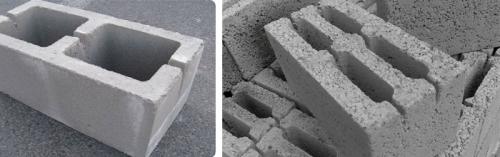

Блоки 20х20х40 – название обобщенное. Существует несколько модификаций таких образцов. Разница – в исполнении (цельные или пустотелые) и компонентах, из которых готовился раствор. В продаже есть изделия из пено- и керамзитобетона. Как правило, они чаще всего приобретаются для возведения стен (внутренних и наружных) при малоэтажном строительстве. Но с учетом пористости и недостаточной прочности материала в качестве фундаментных блоков использовать такие «кирпичи» следует крайне осторожно, хотя продавцы утверждают обратное.

В отдельных случаях искусственные камни из легких бетонов могут применяться для обустройства основания, но такая работа требует тщательных расчетов (если речь не идет, к примеру, об ограждении). Сделать их самому, разобраться с оптимальной схемой монтажа фундамента из блоков такого типа вряд ли получится. Даже подробная инструкция не поможет, так как придется учесть множество факторов – характеристики почвы, нагрузку, особенности климата, конфигурацию грунтовых вод и тому подобное.

Если монтируется фундамент для каркасного дома (ленточный), иногда используются элементы 20х20х40 из керамзитобетона. Они дополнительно утепляют подвальное помещение, и в этом есть смысл. Однако возводить здание более чем в 2 этажа в данном случае не следует, тем более из тяжелых материалов.

С точки зрения универсальности оптимальный вариант – бетонные блоки 20х20х40 (подразумевается искусственный камень из песка, цемента и твердого наполнителя – гравия или щебня). Они способны выдержать большую нагрузку и чаще всего используются в индивидуальном строительстве при сооружении основания.

Источник: https://domastroevo.ru/stati/stolbchatyy-fundament-iz-blokov-melkozaglublennyy-plyusy-i-minusy

Столбчатый фундамент из шлакоблока. Сооружение фундамента из шлакоблока

Для сооружения фундамента можно использовать шлакоблок, но при условии сухого грунта, когда подземные воды имеют низкий уровень залегания, а почва промерзает на незначительную глубину. Такой вид основания нельзя сооружать на почве из глины, он потеряет прочность.

При условии, что грунтовая вода находится глубоко, и не осуществляется подвижность пластов, то можно приступать к сооружению фундамента из шлакоблока.

Для ленточного фундамента выкапывается траншея, а при столбчатом основании сооружают шурфы. На дно вырытой траншеи или шурфов насыпают слой гравия или щебенки, затем песка. Чтобы создать гидроизоляцию нижней части, на гравий расстилают рубероид. Сверху заливают армированный слой из бетона, а затем приступают к укладке первого ряда шлакоблока. Следующие ряды должны укладываться, начиная от угловой части, и двигаясь к середине. Нижние и верхние слои соединяются раствором, его толщина должна быть около сантиметра. Такую работу выполняют до того, пока фундамент не будет сооружен на необходимую высоту.

На верхнюю часть последнего ряда заливают ростверк, который укрепляют при помощи армирования. При столбчатом фундаменте ростверк выполняется из дерева или металла. Затем стенки фундамента обрабатывают мастикой, а сверху укладывают теплоизоляционный материал, для этого используют пенополистироловые панели. После этого котлован засыпают, и возводят стены.

Технология сооружения фундамента из шлакоблока не является сложной, поэтому всю работу можно выполнять самостоятельно без помощи наемных работников. Если фундамент будет столбчатого вида, лучше использовать готовые бетонные блоки.

Видео фундамент из ФБС блоков
