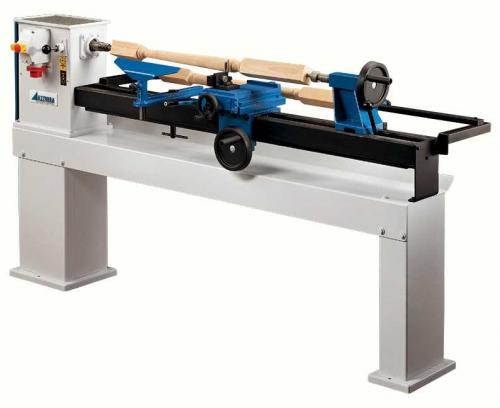

Устройство токарного станка по дереву отличается от оборудования по металлу тем, что система охлаждения ему не требуется, благодаря этому отсутствует система подачи охлаждающей жидкости. Мощность деревообрабатывающего токарного станка для с ручным управлением меньше, но регулировка скоростей вращения у него есть. Для работы на токарных станках по дереву с ручным управлением, не предназначенных для выпуска одного типа товаров, применяются специальные приспособления –  резцы и съёмная планшайба.

Основные узлы

Планшайба служит для надёжного закрепления материала максимально допустимого диаметра, а резец используется для ручной работы на оборудовании, не имеющем стационарно установленного суппорта. Они чаще используются для изготовления незамысловатых заготовок под роспись, вытачивания необходимых в хозяйстве черенков для лопат, топорищ и прочего бытовой утвари.

Школьный токарный станок по дереву даёт полное представление о том, как можно сделать предметы домашней утвари, красивые сувениры. Работающий на небольших оборотах станок даст начинающему мастеру понять основной принцип работы всех токарных узлов и механизмов. Полученные в школе навыки помогут освоить и более сложное токарное оборудование с ЧПУ.

Одним наиболее часто встречающимся, в массовом производстве оборудованием деревообрабатывающих цехов, можно назвать токарно-копировальный станок по дереву.  Для его работы необходимы приспособления – трафареты, по очертанию которых будет создаваться абрис предмета.

Для чего нужен токарный станок по дереву. КОНСТРУКЦИЯ И РАЗЛИЧНЫЕ ВИДЫ ТОКАРНЫХ СТАНКОВ

Станок для токарных работ по дереву состоит из:

• Станины (основа для размещения необходимых механизмов и элементов).
• Поводкового патрона (передняя бабка). Отвечает за вращение заготовки.
• Вращающегося шпинделя. Регулирует скорость вращения.
• Задней бабки. Обеспечивает фиксацию детали.
• Подвижного подпятника. Устанавливает оптимальное расстояние до заготовки

Примеры работ, выполненных на токарном станке по дереву

Токарные станки бывают настольного типа и установленные на станине. Станины могут быть чугунные, устойчивые и прочные. Есть облегченные станины из литого алюминия. Их преимущество – полное отсутствие коррозии. Настольный (портативный) токарный станок стоит дешевле. Его также можно установить на специальный верстак или подставку. Для этого на корпусе должны быть соответствующие монтажные отверстия. Токарный станок по дереву может весить от 18 кг до 90 кг. Чем значение веса больше, тем меньше будет ощущаться вибрация. Это удобно. Но для домашних мастеров покупать габаритные токарные станки – невыгодно. Можно обойтись мини-станком.
Станки различаются и по фазности. Здесь присутствует два варианта - 220 В или 380 В. Однофазный станок часто покупают для дома. Все зависит от имеющейся у вас сети. Трехфазный токарный станок, как правило, более мощный. Это производительное стационарное оборудование, поэтому для редких частных работ по дому он не нужен.
Основные критерии выбора токарного станка – мощность и точность обработки деталей. Если токарные работы – хобби, то принципиальной точности не требуется. Конечно, если на станке можно выполнять и достаточно точные работы, то это хорошо. Но цена функционального и очень точного станка выше. Часто мастера, работающие дома, заботятся о бесшумной работе. Маломощный станок издает меньше шума. Если выбрать токарный станок от именитых и надежных брендов, то очень мощный двигатель также имеет шумозащиту. Для более детального ознакомления мы подготовили самые важные технические характеристики токарных станков. Они напрямую указывают на их рабочий потенциал.

Какие операции можно выполнять на токарном станке. Основные конструктивные элементы

Принципиальные схемы токарного винторезного станка не существенно отличаются друг от друга. Практические все модели, входящие в эту группу, могут использоваться для проведения следующих операций:

1. Развертывания отверстий.
2. Выполнения операций по обтачиванию и растачиванию поверхностей. Токарно-винторезный станок имеет устройство, которое позволяет изменять как наружную, так и внутреннюю цилиндрическую поверхность. При этом тело вращения может быть коническим или фасонным.
3. Рассматривая токарно-винторезные станки и их назначение следует уделить внимание возможности подрезки и обработки торцевых поверхностей.
4. При установке соответствующей оснастки и режущего инструмента можно выполнять операции, связанные со сверлением и зенкированием.
5. Многие токарно-винторезные станки имеют технические характеристики, позволяющие проводить нарезание резьбы на самых различных поверхностях.

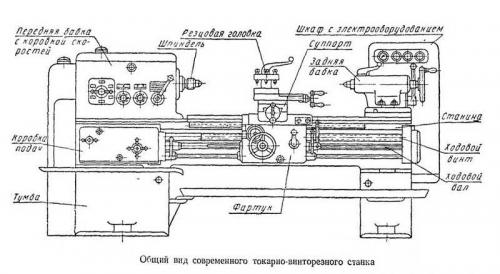

Основные узлы токарно-винторезного станка

Токарно-винторезный станок может иметь описание с указанием того, для решения каких задач может проводится установка данного оборудования. Несмотря на отношение к одной группе, токарно-винторезные станки по металлу могут иметь различную конструкцию. Практически все модели имеют следующие конструктивные элементы:

1. Передние и задние бабки, в которых помещают основные системы: коробку скоростей, подач и электроснабжения.
2. Суппорт, предназначающийся для крепления режущего инструмента.
3. Детали токарного-винторезного станка образуют систему передачи вращения от электрического двигателя, которую называют коробкой скоростей.
4. Шпиндель. Кинематическая схема токарно-винторезного станка передает вращение шпинделю, в котором крепиться заготовка.
5. Несущая станина. Для того чтобы все узлы могли точно позиционироваться относительно друг друга, они крепятся жестко или подвижно, на станине. Данный элемент конструкции также предназначается для гашения вибрационной и иной нагрузки.
6. Токарно-винторезный станок имеет область применения в сфере нарезания резьбы, предусматривает наличие сменных гитарных шестерен. Путем подбора сменных колес проводится настраивание наиболее подходящего режима резания.
7. Электрический блок для управления оборудованием.
8. Фартук. Эта конструкция позволяет защитить зону резания, предотвратить разброс стружки и СОЖ. Кроме этого фартук может иметь и дополнительную оснастку.
