Столбчатый фундамент из блоков. Расчет расхода материала

Столбчатый фундамент из блоков. Расчет расхода материала

Для того чтобы правильно рассчитать расход материала, необходимо воспользоваться математическими формулами. Знания должны быть на минимальном уровне. Формулы подбирать можно самостоятельно в зависимости от вида столбиков. Рассмотрим на примере.

Вам требуется столбчатый фундамент из блоков 20х20х20 см. В качестве материала используется бетон. Тогда площадь сечения равна S=0.002*0.002=0.000004 м2. Следовательно, расход бетона на один столбик будет равна 0,002*0,000004=0,00000008 м3. Для того чтобы определить полный расход бетона необходимо количество столбиков умножить на расход бетона на один столбик.

Также если вы делаете бетонные столбики, то обязательно обратите внимание на то, что их необходимо армировать, для того, чтобы они могли противостоять сжатию и изгибу.

Рассчитать расход арматуры не сложно. Необходимо учитывать параметры самих столбиков в первую очередь. Так для столбиков, высота которых не превышает 1 метр, а диаметр сечения до 20 см достаточно двух прутьев с сечением около 10 – 12 мм. Далее чем больше длина столбика и диаметр сечения, тем большее количество прутьев используется. По горизонтали столбы армируются проволокой сечения 6 мм с гладкой поверхностью на расстоянии 50 – 70 см.

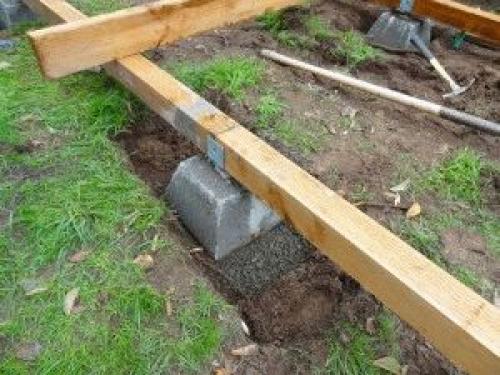

Столбчатый фундамент из блоков имеет массу преимуществ, среди которых можно выделить простоту возведения, с таким видом работ вполне может справиться один человек. Но для того, чтобы все работы были выполнены качественно, необходимо определить четкий алгоритм действий, чтобы все работы проводились поэтапно. Итак, вы выбрали место для постройки, определились с материалом, рассчитали его расход, теперь вам необходимо произвести подготовку места для строительства. Очень важно знать некоторые данные о том, какими параметрами и характеристиками обладает данная местность. К ним относятся такие природные факторы как промерзания почвы, высота грунтовых вод и так далее. Вы, конечно, можете пренебречь данными характеристиками, в этом случае никто вам не сможет гарантировать то, что здание в скором времени не подвергнется разрушениям или вы можете вложить нерационально средства.

Блоки для фундамента своими руками. Фундаментные блоки своими руками

Если бюджет на строительство ограничен или просто хочется сэкономить, некоторые этапы возведения здания придётся выполнять собственноручно. Поскольку затраты на сооружение фундамента составляют примерно 1/5 стоимости всей постройки, а сам процесс достаточно прост в реализации, можно изготовить фундаментные блоки своими руками.

Работы выполняются в следующем порядке. Сначала необходимо определиться с размерами. Поскольку решено, насколько это возможно, обойтись собственными силами, и с максимальной экономией пиломатериалов.

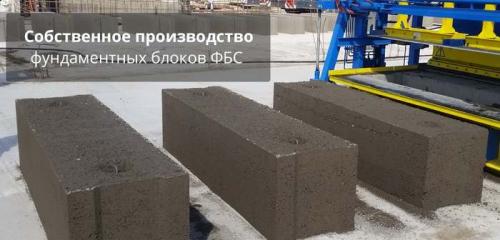

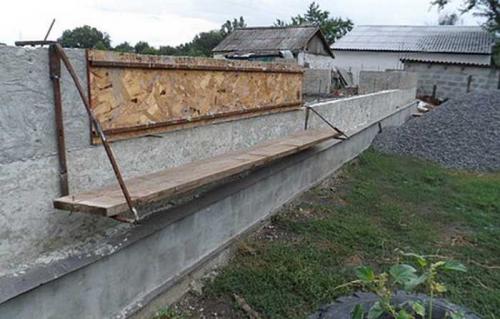

Достаточно соорудить опалубку размером со стандартный блок ФБС вот его размеры 2,4 х 0,6 х 0,4 м. и постепенно после заливки очередного блока переставлять опалубку дальше, до окончательной заливки фундамента, таким образом наша опалубка будет использоваться много раз.

При таком подходе кроме экономии пиломатериалов мы также сэкономим на использовании автотранспорта для доставки готовых блоков и автокрана для их монтажа. Что бы изготовленные блоки не нужно было перемещать, установку опалубки и заливку бетона необходимо производить на месте размеченного фундамента.

Как сделать фундаментные блоки своими руками

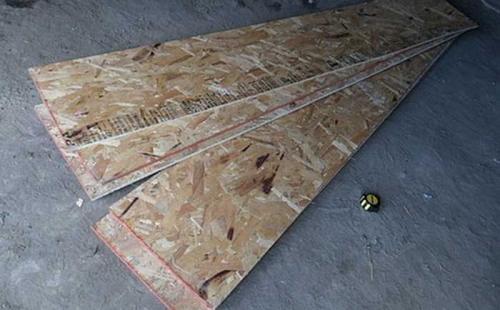

Для создания опалубки следует взять фанеру OSB, ширина которой равна высоте блоков, а длина – на 20 см больше их длины. Одна сторона фанеры зачищается и окрашивается водостойкой краской.

После высыхания на окрашенной стороне обеих фанер в 10 см от краёв ножовкой делаются поперечные пропилы глубиной примерно в 5 мм.

Расстояние между ними на каждой заготовке из фанер должно быть равным длине блоков. Теперь между краем каждой фанеры и пропилом, примерно посередине, сверлятся отверстия диаметром 14 мм – для болтов будущей стяжки.

Из стального листа толщиной 1 мм вырезаются два прямоугольных куска: одна сторона каждого равняется высоте блоков, другая – ширине.

Они послужат в качестве торцевых вставок опалубки, для них и делались пропилы, так же можно использовать фанеру или обрезную доску.

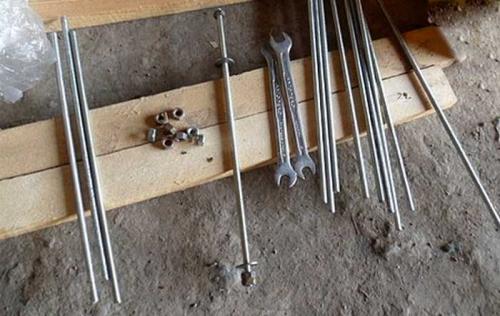

Осталось приготовить несколько стальных стержней диаметром 12 мм и длиной, на 10 см превосходящей ширину блоков, с резьбой на концах, – и можно приступать к сборке.

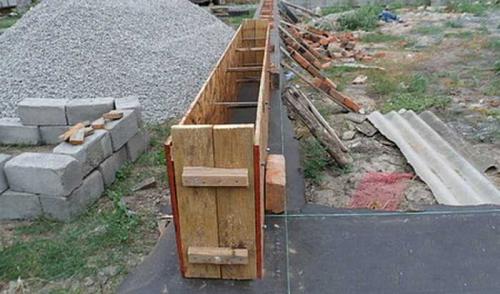

Заготовки из фанеры укладываются на ровную поверхность параллельно друг другу окрашенной стороной вовнутрь. В пропилы вставляются металлические торцы, а в круглые отверстия – подготовленные стержни.

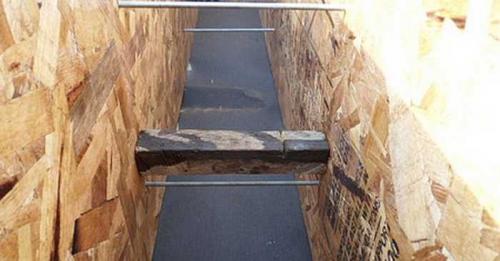

Прежде чем стянуть конструкцию гайками, с внутренней стороны фанеры, рядом со стяжкой, следует установить деревянные проставки для фиксации ширины блока.

Теперь гайки затягиваются и опалубка готова.

Для приготовления раствора 1 часть цемента соединяется с 2 частями песка и 4 частями гравия. Для того, чтобы блоки получились прочными, смесь после тщательного перемешивания должна остаться достаточно вязкой.

Нужная консистенция достигается регулировкой подачи воды. Перед заливкой раствора с внутренней стороны торцевых стенок, посередине, можно установить деревянные бруски. Впоследствии они удаляются и остаются пазы, которые при укладке готовых блоков заполняются раствором.

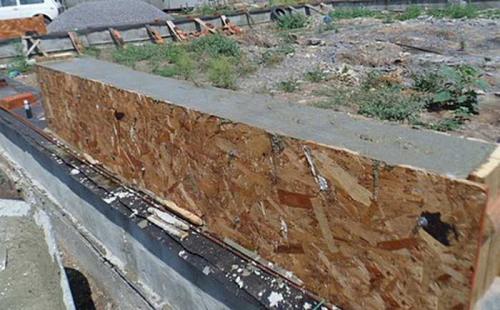

Это усиливает сцепку между ними, отчего фундамент становится прочнее. Теперь форма заполняется смесью и утрамбовывается. Во избежание растрескивания при высыхании конструкция накрывается плёнкой и в течение двух дней регулярно поливается водой, после чего опалубку можно разобрать.

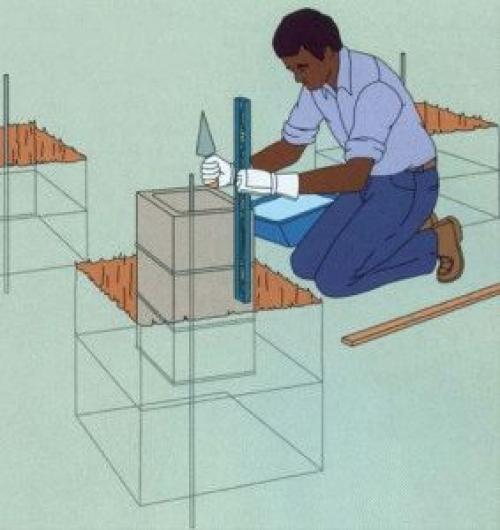

Столбчатый фундамент из блоков технология. Основные этапы работы

Строительство данного типа фундамента можно легко выполнить самостоятельно, специальных навыков для этого не требуется. Главное правильно соблюдать технологию строительства и не торопиться.

1. Подготовительные работы. В первую очередь нужно подготовить сам участок. Для этого надо срезать верхний слой почвы, растения также все удаляются. Как правило, удаляется около 30 см почвы. Под основанием это оставлять не рекомендуется. Если строительство планируется на глиняном участке, то ко всему вдобавок нужно положить гравийно-песчаный слой, толщина которого зависит от характеристик грунта. Помимо очистки, поверхность участка нужно тщательно выровнять.
2. План постройки. На поверхность земли требуется перенести схему строения с чертежей, используя для этого колышки и бечевку. Следует четко следить за полным соответствием с бумажным вариантом, поскольку от этого целиком зависит надежность и качество выполнения работ.



   Устройство столбчатого основания

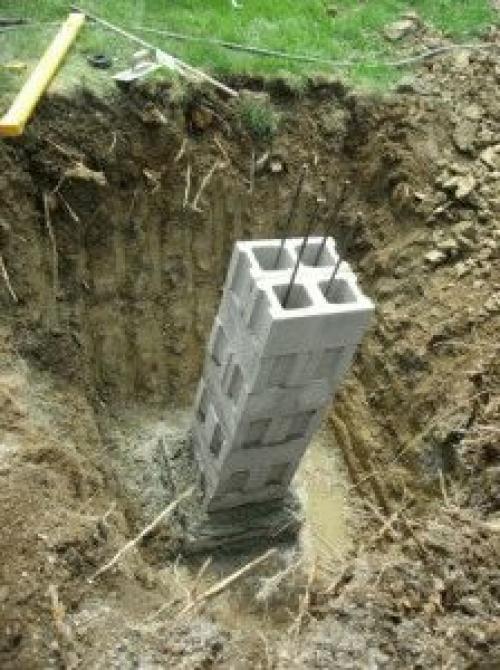

3. Подготовка ям. Помочь в этом может экскаватор. Однако если вы не располагаете денежными средствами, с помощью лопаты вручную выполнить работу тоже можно. Ямы должны располагаться по осям. Укрепление ямы зависит от ее размеров. Если глубина не больше 1 м, то процесс укрепления можно упустить. В ином случае, копать яму придется с откосами и укреплять деревянными досками с распорками. Размер углубления тоже важен. Яма должна быть на 30 см больше предполагаемой глубины строящегося основания. Это нужно для того, чтобы была возможность сделать гравийно-песчаную подсыпку. Ширина тоже должна быть чуть больше для того, чтобы заливаемая опалубка, а также распорки чувствовали себя достаточно свободно.
4. Обустройство опалубки. Столбчатый фундамент из бетонных блоков требует хорошей опалубки. Для этого вам понадобится некоторое количество досок, толщина которых около 40 мм, а ширина – 150 мм. Возможен вариант использования ДСП, стального листа или влагостойкой фанеры, как альтернативу деревянным распоркам. Доски или другой выбранный материал необходимо ставить непосредственно к бетону.
5. Армирование фундамента. Данную процедуру нужно проводить в горизонтальном направлении. Используют для этих целей стержни А3, диаметр которых около 12-14 мм. Горизонтальные перемычки для этого нужно ставить на расстоянии друг от друга около 20 см. В качестве перемычек можно взять проволоку, диаметр которой около 6 мм. Для связывания столбов с самим ростверком через армированный каркас, нужно расположить стержни таким образом, чтобы стержни арматуры выходили над обрезом основания не менее 10-15 см.
6. Заливка столбов основания. Инструкция строительства этого фундамента требует заливку самих столбов. Заливать бетон необходимо в те трубы, которые будут и дальше находиться в земле вместе с самим фундаментом. Укладывать бетон необходимо слоями. Толщина каждого слоя должна составлять около 20-30 см.



   Подготовка к заливке столбов

7. Обустройство гидроизоляции столбов. Любой фундамент нуждается в защите от влаги. Для этого подойдут давно известные материалы, такие как, мастика горячего, а также холодного изготовления, оклеенные мембраны, а также обыкновенные битумный рубероид. Какой материал выбрал, решать вам. Строгих правил тут нет.
8. Строительство самого ростверка. Эта конструкция позволяет сделать столбчатый фундамент из блоков более крепким и надежным. Выполнять ростверку можно из железобетонных рандбалок или делать монолитным. В первом случае нужно достаточно хорошо соединить перемычки, используя для этого обрезки арматуры, которые нужно приварить горячей сваркой к монтажным петлям. После этого требуется усиление самой опалубки, а затем залить все бетоном, в том числе и арматурный каркас. Для этих целей подойдет бетонки марки М200. После этого бетону нужно дать время остыть, после чего, нужно провести гидроизоляцию, все образовавшиеся пазухи засыпать, и в конце производить укладку плит перекрытия .
