Щелевой фундамент для дома

Щелевой фундамент для дома

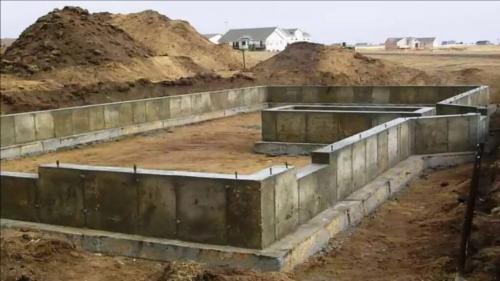

Крепость и устойчивость строения напрямую зависит от качественной укладки фундамента. Есть три его типа: плитный, столбчатый и ленточный (щелевой). При планировании достаточно легкой постройки из бетона или кирпича на глинистой почве верным решением будет щелевой фундамент для дома. Этот тип фундамента относится к ленточному и имеет несколько весомых преимуществ.

Первое — это сам процесс заливки. Непосредственно в подготовленную траншею с ровными, неосыпающимися стенками заливается бетонная смесь, что позволит такой основе стать монолитной и повысить устойчивость будущего строения за счет равномерного распределения его веса по всей бетонной подошве. В зависимости от типа почвы важно тщательно все просчитать.

Для песчаных грунтов щелевой фундамент для дома невозможен по причине высокого уровня осыпания стенок траншеи. Для почвы, которая значительно меняется в объеме при замерзании (пучинистой), важно наиболее точно просчитать возможный уровень деформации перед заливкой. Иначе уже подсыхающий фундамент может дать трещины и сдвиги. А вот с плотной глинистой почвой в процессе закладки щелевого фундамента проблем не будет.

Вторая особенность такого фундамента заключается в том, что его заливка не требует особого мастерства. Выполнить ее вполне возможно самостоятельно, при этом достаточно легко и быстро. Главное, чтобы уровень дна траншеи был ниже уровня промерзания почвы, при этом выше уровня грунтовых вод. Если на дне траншеи после дождей образовались лужи, необходимо вычерпать их и подровнять стенки.

Наконец, третья особенность, если выбран щелевой фундамент для дома, заключается в его экономичности в финансовом плане. Легкость самостоятельной заливки, устойчивость наряду с более дорогими видами фундамента, высокий уровень прочности — все это делает привлекательным щелевой фундамент для дома в случае постройки легких коттеджей и одноэтажных дачных строений.

Следует также обратить внимание на последовательность заливных работ. Как уже говорилось, стенки траншеи не должны осыпаться, а дно должно быть сухим и ровным. Далее равномерно по дну насыпается слой песка, затем заливается бетонная смесь. Чтобы укрепить щелевой фундамент для дома, следует уплотнить основу. Обычно делается это вручную при помощи штыка либо с использованием виброуплотнителя. Это поможет убрать излишки воды и воздуха, щебень ляжет плотнее и ровнее, что обеспечит устойчивость фундамента и длительность его службы.

Выбор в пользу щелевого фундамента для дома позволит сэкономить на начальных земляных работах, залить основу быстро и без особых физических усилий. Крепость такого фундамента ничем не уступает более затратным видам и порадует владельца строения своей надежностью.

Щелевой фундамент мелкого заложения. Преимущества и недостатки

Взвешенное решение базируется на здравом анализе плюсов и минусов конкретного развития событий. Такой подход должен касаться и фундамента мелкого заложения. Среди плюсов такого фундамента легко отметить:

• сравнительно низкую цену;
• относительная простота монтажа;
• применение на большинстве видов почвы;
• долговечность;
• меньший расход материала;
• устойчивость к изменениям в грунте.

Цена мелкозаглубленного ленточного фундамента получается в разы ниже, чем у аналогичной плитной конструкции. В сравнении с фундаментом глубокого заложения расходы на такую конструкцию могут быть снижены в несколько раз. Монтаж такой конструкции при должном терпении выполняются самостоятельно, что позволяет проводить работы в свободное время. Фундамент мелкого заложения применяется практически на всех видах почвы в отличие от фундамента глубокого заложения. Это связано с особым способом распределения нагрузки в конструкции фундамента. Срок службы такой конструкции с легкостью достигает нескольких десятков лет, если соблюсти все нюансы при выполнении монтажа. Расход материала уменьшается пропорционально стоимости мелкозаглубленного фундамента в сравнении с другими вариантами конструкции. Фундамент мелкого заложения в определенной степени способен нивелировать сезонные изменения, которые происходят в почве.

Конструкция такого вида основания имеет и свои недостатки. К ним относится возможность разрушения при сильном пучении грунта. Такое происходит при близком залегании грунтовых вод. Этот нюанс необходимо учитывать при выполнении монтажных работ. Качественный фундамент мелкого заложения требует дополнительного армирования для усиления всей конструкции.

Щелевой фундамент своими руками. Плюсы и минусы щелевого фундамента, взаимодействие с грунтом

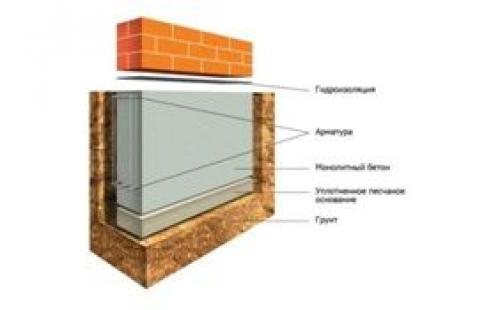

Достоинства и недостатки у щелевого фундамента практически такие же, как и у ленточного. Это связано с идентичностью конструкций.

Наиболее характерные плюсы и минусы щелевых опорных конструкций представлены в таблице ниже.

№	Достоинства	Недостатки
1	уменьшение объема работ по выкапыванию траншей и монтажу щитов	можно возводить только на глинистых, плотных грунтах
2	улучшенное сцепление бетона с грунтовой массой	нельзя использовать на участке пучинистым грунтом, из-за сцепления стенок основы с ним
3	простая технология строительства	ограничен вес возводимых построек
4	возведение конструкции не оказывает разрушительного влияния на близлежащие строения и инженерные коммуникации	прочность бетона может снизиться, если заливку выполнять в сухую почву

Время проведения земляных работ снижается практически вдвое. Ускорить рытье траншей позволяет привлечение техники.

Из-за лучшего сцепления монолитной железобетонной ленты с грунтом при его пучении возможны следующие последствия:

• при равенстве нагрузки от строения (либо большей ее величине) силе морозного выталкивания, деформации сооружения не происходит;
• если силы пучения больше, то основа выталкивается из грунта и разрушается вместе с возведенной постройкой.

При строительстве жесткого щелевого фундамента на почвах подверженных сильному пучению сооружение может и не растрескаться, только со временем появится его крен в какую-то сторону.

При возведении основы снижается объем земляных работ и по установке опалубки, сокращается время строительства. Итогом является уменьшение себестоимости проведения строительства. Простота технологии позволяет возводить основу щелевого типа своими руками без посторонней помощи.

Щелевой фундамент история. Конструктивные особенности

Конструктивно щелевое основание можно сравнить с монолитным ленточным фундаментом

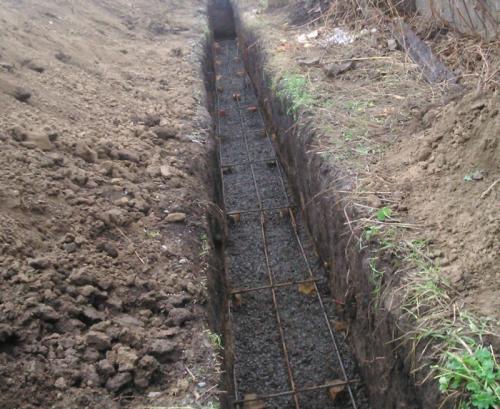

Конструктивно щелевое основание можно сравнить с монолитным ленточным фундаментом. Только роль опалубочной конструкции здесь играют стенки траншеи. Такое название эти основания получили за то, что траншея в грунте очень напоминает узкую щель. Благодаря небольшим неровностям на стенках траншеи обеспечивается более эффективное сцепление бетонной смеси с породой.

Нижняя часть щелевого основания также формируется за счёт грунта на дне канавы. Таким образом, нагрузки от строения равномерно распределяются по ленте и передаются на грунт. Закладка таких фундаментов может выполняться только на плотных глинистых грунтах, в которых можно выкопать траншею с ровными вертикальными стенками, не подверженными осыпанию.

Внимание: строительство щелевого фундамента для дома запрещено на песчаных грунтах, поскольку они плохо держат форму. В итоге осыпающая со стенок траншеи порода будет способствовать снижению несущей способности основания.

Стоит упомянуть о разновидности щелевых оснований – многощелевом фундаменте. В этом случае бетон заливается не в одну траншею, а сразу в несколько прорезанных в грунте щелей. В итоге конструкция основания выглядит, как несколько параллельно расположенных лент шириной 10-20 см. Каждая лента обязательно армируется перед заливкой бетоном.

Щелевой фундамент технология. Взаимодействие с нестандартными грунтами

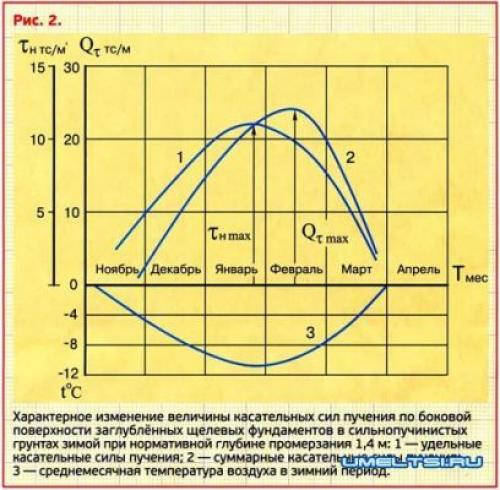

К укрепляющей составляющей грунта относится лед. Его соединение с бетоном зависит от максимальной температуры промерзания. К примеру, в средней полосе России температуры замерзшей почвы опускаются до предельных показателей в январские дни. В январе же достигают максимума удельные касательные силы морозного пучения.

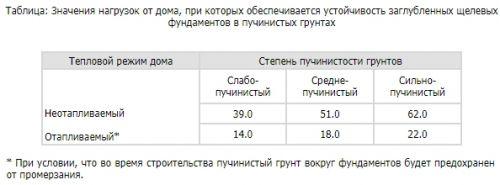

Если рассчитанная суммарная нагрузка от здания равна или выше суммы касательных сил пучения, постройка будет стоять устойчиво, а деформирования от пучения будут нулевыми. В противном случае основание будет «плыть» вместе с почвой.

При этом подошва строения оторвется от фундамента и под ней появится полое пространство. Эта полость станет причиной деформирования и проседания здания весной, когда замерзшая земля начнет таять.

Весной фундаментное основание может не вернуться в то положение, в котором оно было до замораживания грунта, даже тогда, когда нагрузка от здания станет меньше расчетных сил трения между основанием и грунтом.

Так нередко происходит, когда применяют заглубленные щелевые фундаменты для невысоких домов, строящихся на пучинистой почве. Происходит подвижка строения, что сигнализирует о ненадежном фундаменте.

Если щелевой фундамент для дома возведен в форме жесткой рамы, а сопротивление поперечного сечения на изгиб достаточно для сохранения конструкций, построенных сверху, то при пучении повреждений стен не происходит. Но может образоваться крен всего строения, нарастающий со временем.

Щелевой фундаментный стакан. Описание

---

Фундамент ограждения ("опорный стакан") ФО-2 небольшая железобетонная конструкция, предназначенная для совместного использования с панелями ограждений. Выполняется в форме усеченной пирамиды с квадратным или прямоугольным основанием. Такая форма позволяет равномерно распределять нагрузку на грунт, не допуская проседания и перекашивания забора. По центру стакана располагается четырехгранное отверстие для монтажа ножек забора. Панели ограждения попарно устанавливаются в отверстие стакана, увеличивая устойчивость и долговечность бетонного ограждения. Использование сборных конструкций дает возможность возведение заборов на участках с уклоном. Качественно установленный забор не нуждается в дополнительном обслуживании, а благодаря своей прочности способен выдержать атмосферные осадки и воздействие агрессивной окружающей среды.

Применение опорного стакана для фундамента ограждения значительно ускоряет процесс монтажа всей конструкции. Бетонный блок ФО-2 является надежным способом фиксации забора, так как может выдержать массивный вес плит и противостоять ветровым нагрузкам.

Технические характеристики

Фундаментный опорный стакан изготавливается из бетона высочайшего качества класса В15 (М200). Критерий морозостойкости бетона соответствует показателю F100, а критерий водонепроницаемости - показателю W4. Солидный вес изделия придает забору устойчивость и не дает плитам проседать или смещаться. Армирование стаканов осуществляется при помощи сварных сеток и объемных каркасов из высококачественной стали и проволоки. Использование армирования позволяет распределить и передать нагрузку от массивного веса железобетонных плит на поверхность грунта. Благодаря такому сочетанию материалов железобетонные опорные стаканы выдерживают высокие нагрузки, повышенную влажность грунта и воздействие низких температур. Также для обеспечения дополнительной защиты от разрушительного воздействия влаги и агрессивному воздействию окружающей среды в бетонную смесь при изготовлении добавляют специальные присадки. Для удобства транспортировки и монтажа изделия сверху и снизу оснащаются стальными петлями. Железобетонные опоры устанавливаются как с заглублением в землю, так и без него. При заглублении опорного стакана устойчивость всей конструкции значительно возрастет.

Фундаментный опорный стакан отлично подходит для монтажа ограждений в просадочных и пучинистых грунтах. Однако в зонах вечной мерзлоты заглубление стаканов будет невозможно, так как показатель морозостойкости недостаточно высок.

Контроль качества

Все железобетонные изделия проходят жесткий контроль качества. Выбраковка осуществляется по таким критериям как прочность бетона, морозостойкость, водонепроницаемость, наличие трещин и отклонение по геометрии. Не допускается наличие выступающей арматуры и раковин шириной более 3 мм. Наплывы бетона в фундаментных стаканах строго запрещены. Выбраковке подлежат изделия, не соответствующие требованиям ГОСТ. Гарантией качества готовых опорных стаканов является наличие технического паспорта (сертификата). В нем указываются используемые при изготовлении материалы, масса готового изделия и дата производства.

Условные обозначения

Маркировка железобетонного опорного стакана состоит из буквенно-цифровых групп. Буквами обозначают тип опорного стакана (например Ф или ФО), а цифрами длина, высота и индекс несущей способности изделия. Иногда в конце присутствует обозначение проницаемости бетона, в котором буква "Н" расшифровывается как нормальная проницаемость, а "П" - пониженная.

Эксперты компании "ДСК-Столица" всегда на связи и готовы проконсультировать Вас по вопросам подбора подходящего опорного стакана для сборного железобетонного ограждения!
