Профнастил технические характеристики. Профиль С8

Профнастил технические характеристики. Профиль С8

Это лист с волнистой поверхностью. Он обладает несколько более низкой прочностью, чем профили рассмотренные ниже. Может быть просто оцинкованным, либо покрывается полимерными покрытиями. Чаще всего выпускается в коричневом (шоколадном), синем, белом, вишневом и темно-зеленом цветах. При достаточно большом угле наклона крыши материал используется для кровли. Также его применяют в качестве облицовочного материала для стен и при возведении заборов.

Сферы использования профиля С8 в строительстве:

• Устройство кровли при наличии сплошной обрешётки;
• Элемент конструкции при строительстве временных и других быстро строящихся сооружений;
• Стальная кровля - применяется покрашенный оцинкованный профнастил;
• Конструкции каркаса - применяется рифлёный профлист;
• Щитовые и ограждающие конструкции - применяется окрашенный профнастил с оцинкованным покрытием;
• Внешние стены и стеновые стройконструкции при строительстве небольших сооружений (гаражи, бытовые помещения, торговые павильоны);
• Стальные заборы - применяется оцинкованный лист покрытый полимером;
• Защитное покрытие стен с декоративным эффектом - применяется окрашенный оцинкованный стальной лист;
• Материал для облицовки стен и стеновых стройконструкций;
• Как элемент сборных сэндвич-панелей;
• Как элемент составных сэндвич-конструкций перекрытий, стен, перегородок (противопожарных, внутренних);
• Заборы и ограждающие конструкции - применяется гофрированный профлист с декоративно-защитным покрытием.

Характеристики профнастила С8:

Параметры	Значения
Толщина листа	0,5; 0,55; 0,65; 0,7 мм.
Длина листа	от 0,5 до 12 м.
Ширина листа общая	1200 мм.
Ширина листа рабочая	1150 мм.
Высота профиля	8 мм.
Шаг профиля	115 мм.
Вес одного квадратного метра:	-
0,5 мм.	4,5 кг.
0,7 мм.	6,17 кг.

Профлист кровельный характеристики. Размеры листового материала

Для профилированного листа в России разработан стандарт – ГОСТ 24045-94 (Профили стальные листовые гнутые с трапециевидными гофрами для строительства), который строго регламентирует размеры листа профнастила и другие параметры материала, включая толщину оцинковки. Если характеристики продукции соответствуют ГОСТу, материал способен прослужить весь эксплуатационный срок, указанный производителем .

Прокатные станы, которые используются для изготовления профнастила, рассчитаны на выпуск листового материала длиной до 14 метров. В продаже широко представлены профилированные листы стандартных габаритов – они имеют небольшие размеры, удобные для самостоятельной транспортировки и монтажа.

Кровельный профнастил производят серьезные предприятия и небольшие компании. Если планируется покупка материала местного производства, рекомендуется заказать изготовление профилированных листов, длина которых соответствует длине ската. Это позволит:

• создать более надежное покрытие – его герметичность и долговечность выше, чем у кровли из небольших листов, поскольку отсутствуют горизонтальные стыки элементов;
• сократить расходы на обустройство кровли за счет снижения количества материала (отсутствуют нахлесты элементов), быстрого монтажа, минимального количества отходов.

При этом следует учесть, что при длине листа более 6 метров, доставка профнастила на объект обойдется заметно дороже транспортировки материала стандартных габаритов, поскольку придется арендовать спецтехнику . Профлисты большой длины заметно сложнее поднимать на крышу из-за больших габаритов и веса. Требуется использовать грузоподъемные приспособления.

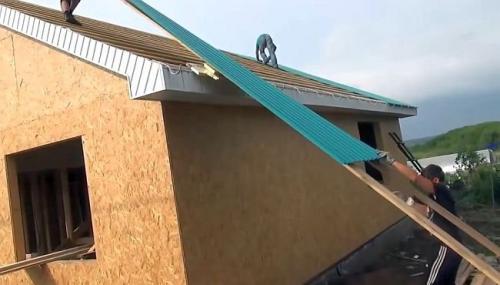

Подъем профлиста большой длины

При изготовлении профилированного кровельного листа под заказ оборудование настраивается таким образом, чтобы резка листов в указанный размер осуществлялась в автоматическом режиме. Система настройки позволяет менять длину листа в диапазоне от 500 мм до 14 000 мм с шагом реза 500 мм.

Рулонная тонколистовая сталь, которая служит материалом изготовления профлиста, имеет стандартную ширину 1250 мм. Но после обработки на прокатном стане ширина металлического элемента меняется за счет формирования гофры.

Ширина профнастила зависит от конфигурации профиля, высоты волны. К примеру, ширина стенового профлиста С8 с небольшим рифлением составляет 1200 мм, а ширина несущего профнастила Н75 только 800 мм, хотя изготовлены изделия из рулонной стали со стандартными параметрами.

Следует обратить внимание, что габариты листа профнастила имеют два параметра ширины . Общая (геометрическая) ширина листа – это расстояние между его кромками, которое легко измерить рулеткой. Существует и «рабочая» (она же «полезная») ширина листа – это параметр указывает, какая часть ската крыши в ширину будет закрыта листом с учетом боковых и поперечных нахлестов. У профнастила С8 при геометрической ширине листа, равной 1200 мм, полезная составляет 1150 мм.

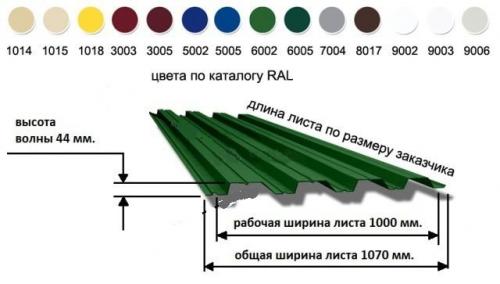

Основные габариты материала

Боковой нахлест составляет одну или две волны, в соответствии с нагрузками на кровлю и характеристиками стропильной системы. Нахлест в две волны требуется при монтаже кровель с малым углом наклона ската, это повышает герметичность и прочность настила.

Выполняя расчет настила для кровельного покрытия, исходите из рабочей ширины листового материала, иначе впоследствии вам его может не хватить.

Выбирая профлист для кровли необходимо обратить внимание на такой параметр, как толщина металла. Для изготовления данного вида материала может применяться рулонная сталь, толщина которой составляет 0,45 — 1,2 мм. От этого показателя зависит долговечность кровельного настила – чем толще листовой металл, тем он прочнее и дольше противостоит коррозии.

В описках оптимального варианта следует учитывать, что листовой профилированный материал толщиной до 5 мм плохо переносит механические нагрузки, поэтому под него требуется частая или сплошная обрешетка.

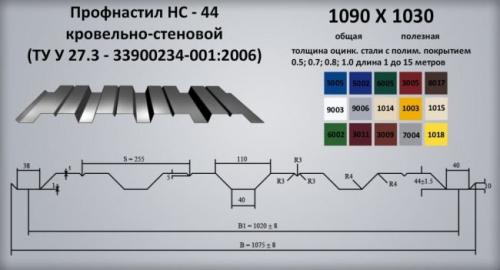

Характеристики профлиста НС-44

Листы толщиной от 0,7 мм прочны и долговечны, но вес такого материала заметно выше. Соответственно, это усложняет монтаж и увеличивает нагрузку на стропильную систему. Под кровлю из толстого профнастила требуется усиленная опорная конструкция, которая, в свою очередь, добавит нагрузки на стены и фундамент.

Это означает, что применение кровельного профнастила толщиной от 0,7 мм требуется предусмотреть на этапе проектирования здания или использовать его только взамен тяжелых покрытий при проведении ремонта или реконструкции. Увеличение толщины профлиста ведет к удорожанию постройки.

Оптимальной толщиной для кровельного материала из профилированной стали считается 0,5-0,6 мм – покрытие из таких листов справляется с высокими ветровыми и стеновыми нагрузками, стоимость материала доступна, вес относительно небольшой . Долговечность зависит от качества оцинковки и характеристик внешнего защитно-декоративного слоя. Материал, соответствующий ГОСТу, прослужит несколько десятков лет.

Размер профлиста для крыши. Выбираем профлист для кровли: полный гайд по подбору “правильных” стройматериалов

Кровельный профнастил уже много лет занимает самые лидирующие позиции на рынке стройматериалов. Уникальные свойства и практичность позволяют его использовать в самых разных условиях, а цена радует своей доступностью.

Вот только как подобрать подходящий профлист для кровли с определенным углом наклона и эксплуатационными особенностями? Какой должна быть высота гофры, нужны ли специальные канавки и какому покрытию отдать предпочтение? Вот на эти вопросы мы сейчас вам и ответим.

Сначала ответим на вопрос, почему профнастил так популярен среди других кровельных материалов. Все из-за таких ценных качеств:

• Долговечность.
• Цена.
• Небольшой вес.
• Универсальность применения – и как кровельного покрытия, и как основы под утепление плоской кровли.
• Легкий монтаж.
• Жесткий и фиксированный стык с кровельной обрешеткой.
• Стойкость против атмосферного и механического воздействия.
• Богатая цветовая гамма.

Современным профлистом покрывают как промышленные и производственные здания огромной площади, так и жилых домов с самым разным типом крыши – плоской, полукруглой, ступенчатой и сложной формы.

А изготавливается профлист из стали, с покрытием – и без него. Для дополнительной прочности профлисты подвергают холодной гибке с формированием определенного профиля. И вот в зависимости от того, как были выполнены ребра, какой они высоты, частоты и формы, и зависит то, подходит тот или иной вид профнастила.

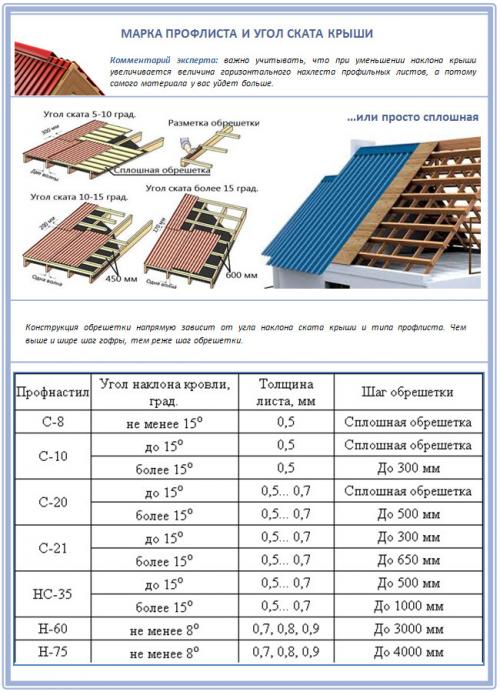

Так какой же профлист подходит для кровли больше? В этом вопросе мы предлагаем вам разобраться подробнее, т.к. опытные строители, к примеру, уверены что и самый обычный профлист при правильном монтаже будет служить верой и правдой достаточно долго. Но ведь вам нужна долговечность и простота обслуживания, не так ли?

Известный факт – чем выше волна, тем лист прочнее, и тем меньше вероятность перелива воды через волну. Что это дает? Дело в том, что такие «волны о скалы», когда воду переливается в другой изгиб, значительно усиливают водяное давление на отверстия от саморезов. Естественно, что риск протечек в этом случае куда больше.

Меньше всего подходят для кровли листы с небольшой высотой профиля как недостаточно жесткие. Чтобы выдержать нагрузку снегом зимой и тяжесть ног человека в процессе ремонта, профлист для кровли должен иметь ребро, не ниже 20 мм. Конечно, если вы строите дом в южной стране, где снега и нет почти, вам подходит почти любой вид профнастила. Поэтому не доверяйте эффектным фотографиям домов с почти плоским профнастилом – в таких краях снега не бывает, иначе бы он прогнул крышу в первый же снегопад. И это не для российских широт в любом случае.

Итак, чем выше ребра профлиста и чем больше их количество на каждый метр, тем жестче профиль, и тем больше он может взять на себя дополнительную нагрузку. Наиболее надежными в этом плане можно назвать профнастил марки Н-60, Н-75, Н-114 и европрофили Н-153, Н-158.

Источник: https://360doma.ru/stati/profnastil-harakteristiki-vybiraem-proflist-dlya-krovli-polnyy-gayd-po-podboru-pravilnyh

Профлист С8. Требования к качеству и способы ее проверки

В соответствии с действующим стандартом к профильному листу С8 предъявляются следующие требования:

• изделие может иметь разброс профильной высоты от -1,0 до +1,0 мм;
• для ширины листа допустимы отклонения+8,0 мм, а для длины+10,0 мм;
• для листа, имеющего длину менее 6,0 м, искривление не должно превышать 1,0 мм на каждый метр длины, а для листа свыше 6,0 м, она должна быть не более 1,5 мм;
• неровность (волнистость) в плоских местах не должна быть больше 1,5 мм, а на кромочных изгибах больше 3,0 мм;
• для профлиста С8 с полимерным наружным слоем допускаются на внешней поверхности полимера небольшие вмятины, которые не разрушают покрытие;
• тыльная сторона изделия с односторонним покрытием, а также поверхность оцинкованных листов не должна иметь повреждений, нарушающих ее целостность и ухудшающих качество всего изделия. Допускаются повреждения глубиной не больше 0,5 мм и диаметром менее10 мм.
• На поверхности изделия исключены трещины и глубокие царапины.

Чем отличается С8 от С20

Исходя из маркировки, профнастил С20 отличается от изделия С8, прежде всего, высотой гофры. Она составляет для этого профиля 18 – 20 мм.

Есть отличия и в других параметрах. Общая ширина соответствует 1,15 м, полезная – 1,10 м. Толщина профиля от 0,45 до 0,7 мм. Волновой шаг – 137,5 мм.

Несмотря на то, что оба материала являются стеновыми, С20 имеет большую несущую способность за счет высоких профильных гофр, выполняющих функцию ребер жесткости. Это расширяет возможности применения изделия С20. Кроме использования для стен, С20 с успехом применяют при монтаже кровли жилых и промышленных зданий. Кроме того, глубокий профильный желоб удобен для стока воды.

Профнастил С21 — основные характеристики, монтаж, применение

Рассматривая марки профилированных листов нужно обсудить вид покрытия с21. Рассмотрим, какое оборудование используется для того, чтобы изготовить профнастил с21, его фото, стоимость и параметры, а также, чем он отличается от прочих листов марки «с».

Основные характеристики

Профнастил оцинкованный с21, ГОСТ24045-94 – это окрашенный материал, с полимерным покрытием. Максимально допустимая длина листа – 12 метров, минимальная – с21 1000 мм, но при этом профнастил должен заказываться или обрезаться непосредственно на заводе производителе, так наименьшая вероятность лишнего изгиба.

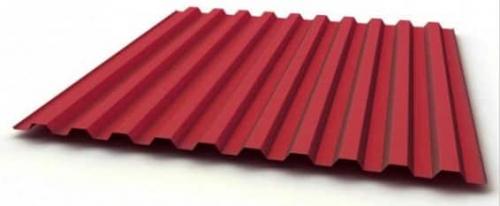

Как выглядит профнастил с21

В большинстве случаев, данный лист идет уже с утеплителем, т.е. можно обойтись без очень изнурительной, но часто необходимой процедуры монтажа теплоизоляции. Данный профиль применяется для изготовления забора, крыши, но все, же его основное использование – это стеновой настил для производственных (цех, стройка и т.д.) и жилых помещений (для обшивки коттеджа, дачи). Как видите применение довольно широкое, т.к. в большинстве случаев он идет не только с ребрами жесткости, но совмещает в себе уплотнитель и гидроизоляцию.

Главными характеристиками металлического настила является не только его покрытие, но и размеры. Исходные габариты, это вес профнастила с21, толщина и длина. Последний показатель, как уже мы говорили, может варьироваться.

В качестве наглядного пособия представляем таблицу показателей профнастила:

Толщина, мм	Используемая сталь	Стоимость на профнастил марки с21а, рубли	Масса, измеряется весом погонного метра	Ширина проката, мм
0,4	Оцинкованная Zn 0.4	150	4,5	1250
0,45	Оцинкованная Zn 0.45	170	5	1250
0,5	Оцинкованная Zn 0.5	200	5,5	1250
0,55	Оцинкованная Zn 0.55	230	6	1250
0,6	Оцинкованная Zn 0.60	250	6,5
0,7	Оцинкованная Zn 0.7	270	7	1250
0,8	Оцинкованная Zn 0.8	300	7,5	1250

К параметрам, перечисленным выше необходимы поправки, особенно этому подвергаются двухсторонние строительные материалы:

1. Эти сведения получены исходя из геометрического профиля материала (замеры и сравнение данных при испытании инерции и сопротивляемости), все показатели наведены только для справки, с расчетом того, что длина (Bp) плоскостей после сжатия равна: Bp = 40t – если определяется уровень инерции; Bp = 60t – если определяются инерционные моменты.
2. Приблизительные параметры, данные на 1 м на ширину металла получаются во время деления расчетных характеристик на показатели эффективной или полезной ширины профильного листа типа С21. Этот показатель категорически отличается от значения общих данных ширины, для того, чтобы узнать разницу необходимо изучить сертификат материала.
3. Чтобы получить массу одного погонного метра профнастила, нужно поделить длину на эффективную ширину, полученное число и будет являться расчетным весом, который учитывает монтаж конструкции, кровли или каркаса для неё.

Паспорт, каталог может содержать разные данные про маркировку профнастиловых листов, в частности это, потому что несколько разны наименовании и цифры в ГОСТах машиностроения и строительных, ГОСТ 24045-94 и ТУ, которые соблюдает завод-производитель:

1. Согласно официальным данным, ГОСТ 24045-94 обозначает листы таким образом- профилированный лист С21-1000-0,4(С21-1000-0,5; С21-1000-0,55; С21-1000-0,6; С21-1000-0,7).
2. Разнообразные аббревиатуры и просто сокращения — профнастил вида С21-1000(профлист С21-1051); гнутый проф.настил С-21-1000(проф.лист С21-1000(1000мм)); стеновой профнастил/кровельный профлист С21-1000-0,7(0,6;0,55;0,5;0,4), такие же характеристики возможны и для профлиста нс21.
3. Обозначения произвольного типа, на них ГОСТ не влияет – металлопрофиль С21*1000(профильный лист С21 1000*0,7(0,6;0,55;0,5;0,4)); профильный лист С21х1000(h21-1000(1051)) или материал С21-1000-0.4(0.5;0.55;0.6;0.7); листовой профиль 21-1000(1051).
4. Нестандартные маркировки от заводов-производителей для листа С21, ширина которого до 1050 мм и высота гофры h-21 мм – например, данные для листовой металлочерепицы ral С-21х1000-А,В; металлический профиль С21К-1000; профильный лист СН21 и настил марки СН-21; С21-R; С21-800(узкий); лист из металлического профиля №21 мм; GL21 или GL-21.

Профлист размеры ГОСТ. Профнастил оцинкованный – гофролист ГОСТ 24045-94, произведенный на собственном оборудовании, профнастил

ПРОФИЛИ СТАЛЬНЫЕ ЛИСТОВЫЕ ГНУТЫЕ
С ТРАПЕЦИЕВИДНЫМИ ГОФРАМИ
ДЛЯ СТРОИТЕЛЬСТВА

Технические условия

Steel sheet cold-formed sections with trapezoidal
corrugations for building. Specifications

Дата введения 01.09.1995

1. Область применения

Настоящий стандарт распространяется на стальные холодногнутые листовые профили с трапециевидной формой гофра (далее - профилированные листы), изготавливаемые на профилегибочных станах и предназначенные для применения в строительстве и других отраслях промышленности.

Обязательные требования к качеству профилированных листов изложены в пунктах 3.3, 3.4, 4.3.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные и технические документы:

ГОСТ 164-90 Штангенрейсмасы. Технические условия

ГОСТ 380-88 Сталь углеродистая обыкновенного качества.

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 3749-77 Угольники поверочные 90° . Технические условия

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия

ГОСТ 7566-81 Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения

ГОСТ 9045-80 Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия

ГОСТ 14918-80 Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 15846-79 Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение

ГОСТ 16523-89 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 19904-90 Прокат листовой горячекатаный. Сортамент

ГОСТ 30246-94 Прокат тонколистовой рулонный с защитно-декоративным лакокрасочным покрытием для строительных конструкций. Технические условия

СНиП 2.03.11-85 Строительные нормы и правила. Защита строительных конструкций от коррозии

ТУ 2.034-225-87. Щупы. Технические условия

ТУ 14-1-4695-89 Прокат тонколистовой холоднокатаный электролитический оцинкованный с полимерными покрытиями. Технические условия

ТУ 14-11-236-88 Прокат тонколистовой холоднокатаный алюминированный. Технические условия

ТУ 14-11-247-88 Прокат тонколистовой холоднокатаный с алюмоцинковым покрытием. технические условия
3. Сортамент

3.1 Профилированные листы классифицируют по:

• назначению;
• материалу исходной заготовки;
• наличию защитно-декоративного лакокрасочного покрытия.

3.1.1 По назначению профилированные листы подразделяют на типы:

• Н - для настила покрытий;
• НС - для настила и стеновых ограждений;
• С - для стеновых ограждений.

3.1.2 По материалу исходной заготовки профилированные листы подразделяют:

• на листы из тонколистового оцинкованного проката по ГОСТ 14918 (без обозначения);
• на листы из тонколистового проката с алюмоцинковым покрытием по ТУ 14-11-247-88 (обозначение АЦ);
• на листы из тонколистового алюминированного проката и проката с алюмокремниевым покрытием по ТУ 14-11-236-88 (обозначение А и АК);
• на листы из тонколистового проката с электролитическим цинковым покрытием по ТУ 14-1-4695-89 (обозначение ЭОЦП).

3.1.3 По наличию защитно-декоративного лакокрасочного покрытия профилированные листы подразделяют:

• на листы без лакокрасочного покрытия (без обозначения);
• на листы с лакокрасочным покрытием по ГОСТ 30246 (указывается обозначение лакокрасочных материалов).

3.2 Схемы и примеры условных обозначений профилированного листа приведены в приложении А.
3.3 Форма, размеры, площадь сечения, масса 1 м длины, справочные величины на 1 м ширины профилированных листов и масса 1 м должны соответствовать указанным на рисунках 1-9 и в таблицах 1-8.
3.4 Профилированные листы по длине должны изготовляться:

• кратной (250 мм) мерной длины от 3 до 12 м - для настила (типов Н и НС);
• кратной (300 мм) мерной длины от 2,4 до 12 м - для стеновых ограждений (типов НС и С).

По согласованию изготовителя и потребителя допускается изготовлять профилированные листы любой мерной длины, а также длиной менее 3 и более 12 м для настила.
