Отливы устанавливаются по окончании облицовки цоколя перед облицовкой фасада. Горизонтальную разметку выполняют водяным уровнем. Размеры отливов на фундамент определяют с помощью отбивочного шнура. Далее нужно вырезать из металлического листа заготовки нужной ширины плюс загиб с двух сторон.

Ширина рабочей полки обычно 40-50 см, примерно на 5 сантиметров больше, чем ширина самого выступа. Ширина вертикальных полок – 2 см.

У нижней дополнительно делают загиб 1 см в сторону стены, горизонтально.

Для стока воды от фасада угол наклона козырька должен быть 15 градусов:

1. Проверяют уровнем горизонтальность плоскости выступа.
2. Выполняют на выступе откос цементно-песчаным раствором.
3. Дожидаются застывания.
4. Кромки металлических деталей загибают в противоположные стороны под углом 105 градусов.
5. Кладут на выступ и корректируют загиб, чтобы наверху кромка плотно прилегала к стене, а внизу опускалась вертикально вниз.

Далее проверяют целостность фасадной стены. Сколы и трещины в бетоне заполняют герметиками, шпаклевкой или штукатуркой. Далее:

1. Выполняют в верхней полке отлива крепежные отверстия на одном уровне с шагом 30-40 сантиметров.

2. Прикладывают козырек к стене.

3. Проделывают дрелью или перфоратором отверстия в фасаде, крепят отлив дюбелями.

4. По окончании монтажа зазоры между стеной и отливом заполняют герметиком.

Иногда планки ставят не прямо на стену, а на предварительно установленные направляющие. В этом случае крепеж осуществляется к направляющим саморезами.

Установка отливов на предварительно установленные направляющие

Нахлест соседних планок в любом случае должен быть 3 сантиметра минимум. Шов промазывают морозостойким герметиком.

Состыковка двух полос отливов

В установке отливов на фундамент деревянного дома есть нюанс: в фасадной стене выбирают паз и заводят в него край козырька, устанавливая снизу для жесткости деревянную доску.

Если фасад вентилируемый, отлив крепят прямо к деревянному каркасу саморезами. В этом случае верхнюю кромку будет перекрывать панель сайдинга.

Отливы устанавливаются по окончании облицовки цоколя перед облицовкой фасада. Горизонтальную разметку выполняют водяным уровнем. Размеры отливов на фундамент определяют с помощью отбивочного шнура.

Ширина рабочей полки обычно 40-50 см, примерно на 5 сантиметров больше, чем ширина самого выступа. Ширина вертикальных полок – 2 см.

У нижней дополнительно делают загиб 1 см в сторону стены, горизонтально.

Для стока воды от фасада угол наклона козырька должен быть 15 градусов:

Далее проверяют целостность фасадной стены. Сколы и трещины в бетоне заполняют герметиками, шпаклевкой или штукатуркой.

Установка отливов

1. Выполняют в верхней полке отлива крепежные отверстия на одном уровне с шагом 30-40 сантиметров.
2. Прикладывают козырек к стене.
3. Проделывают дрелью или перфоратором отверстия в фасаде, крепят отлив дюбелями.
4. По окончании монтажа зазоры между стеной и отливом заполняют герметиком.

Иногда планки ставят не прямо на стену, а на предварительно установленные направляющие. В этом случае крепеж осуществляется к направляющим саморезами.

Установка отливов на предварительно установленные направляющие

Нахлест соседних планок в любом случае должен быть 3 сантиметра минимум. Шов промазывают морозостойким герметиком.

Состыковка двух полос отливов

В установке отливов на фундамент деревянного дома есть нюанс: в фасадной стене выбирают паз и заводят в него край козырька, устанавливая снизу для жесткости деревянную доску.

Отлив фундамента дома. Варианты отливов для цоколя

В проектной документации дома цокольная часть редко дополняется защитными компонентами. Только после окончания строительства невольно «вспоминают», что и цоколь должен быть защищён не меньше других конструкционных деталей здания. В данном случае цены и размеры пластиковых отливов для цоколя фундамента представлены разнообразными вариантами, в частности:

• Бетонная основа. Монолитная конструкционная деталь, которая имеет разные размеры. Монтаж происходит в процессе проведения строительных работ. Промышленное производство предлагает 3 типовых варианта: 270*390 мм; 350*390 мм; 180*500 мм.
• Керамическая основа.  Срок службы один из самых высоких, можно сказать «вечный».Монтаж осуществляется исключительно на стадии строительства. Существует несколько типовых размеров, при этом, наиболее распространённые являются 15*120*150 мм и 15*150*245 мм. Кроме защитной функции керамическая деталь играет декоративные и дизайнерские свойства дополнения общей архитектуры здания.
• Стальные. Как правило, изготавливаются из оцинкованной стали, которая имеет отличный ресурс эксплуатации и не подвержена коррозии. По сравнению с предыдущими вариантами имеет удлинённый срок службы и недорогой способ защиты.  Производство выпускает стандартные размеры по длине, которые составляют около 2- х метров, это позволяет производить нарезку и прочие действия.
• Полиуретановые. Высокая стойкость к атмосферным осадкам. Устанавливается в процессе обшивки здания сайдингом. Не подвергаются отрицательным воздействиям гниения.
• Пластиковые отливы для производить монтаж, в случае если вы произведите обшивку фасада пластиковыми панелями или сайдингом.  Уступают металлическим основам по прочности, так как механичная нагрузка может вывести из строя пластиковую конструкцию. Но, если бережно относится к материалу, то срок службы может исчисляться десятилетиями.

Установка отливов на цоколь. Как крепить отливы на цоколь

Отливы для цоколя представляют собой наклонные полки, которые устанавливаются на стыке стены с цоколем. Эта технология позволяет оградить цоколь и фундаментное основание от влияния осадков, сберечь привлекательный вид нижней части строения и продлить срок эксплуатации постройки. Перед тем как крепить отливы на цоколь, необходимо разобраться в разновидностях и особенностях этих элементов.

Функции отливов

Отлив является важной частью отделки цокольной конструкции. Изделия предназначены для защиты фундамента здания от осадков и разрушения. Цокольная защита служит декоративным элементом и способна отсечь осадки, которые попадают на грунт, расположенный около строения.

Особенности различных материалов для отливов

Стоимость и эффективность элементов зависит от материала, из которого они изготовлены. Например, дюралевые изделия способны выдерживать сильные морозы, устойчивы к повышенным показателям влажности. Покрытые цинком отличаются хорошими декоративными и техническими характеристиками, практичностью и экономичностью. Медный отлив долговечен и износоустойчив. Бетонные изделия являются самыми долговечными и практичными, по сравнению с конкурентами. Они выдерживают нагрузки и выступают защитой для стен. Единственный нюанс – бетонная смесь должна быть качественной, это будет гарантией устойчивости к заморозкам.

Отливы из стали

Элементы, выполненные из оцинкованного металла и покрытые полимерным напылением. Они имеют высокие показатели прочности, приемлемую цену. Изделия из стали можно приобрести в готовом виде или заказать в индивидуальном порядке, согласно необходимым размерам. Материал стоек к агрессивным влияниям окружающей среды.

Отливы из алюминия

Алюминиевые изделия долговечны, устойчивы к перепадам температур, прочны и надежны. Материал не склонен к образованию коррозии. Благодаря податливости работать с ним легко. В дополнительной защите поверхностный слой не нуждается, но так как он мягкий, возможен риск образования царапин. Краска и другие напыления наносятся с декоративной целью и предотвращают потемнение стройматериала. Этот вид отливов является дорогостоящим и качественным.

Медные отливы

Отличаются своим внешним видом, надежностью. Такой вариант поможет преобразить фасадную часть здания. Существенный минус – сложные монтажные работы, необходимо приглашать специалистов с профессиональным оборудованием.

Пластиковые элементы цокольной защиты

Аксессуары для цоколя из пластика пользуются популярностью среди потребителей, благодаря широкому выбору цветовой гаммы. небольшому весу, бесшумности. Пластиковые элементы отличаются приемлемой ценой и хорошим качеством. Материал устойчив к внешним природным влияниям, не подвержен коррозии и разложению. При наличии стандартного набора инструментов монтаж пластиковых элементов можно произвести без затруднений своими силами.

Крепеж для установки отливов

Перед тем как приступить к монтажным работам, следует сделать ревизию горизонтальности поверхности. Если имеются отклонения либо перекосы, поверхность требуется выровнять цементным раствором. Чтобы смесь хорошо легла, поверхностный слой оформляют в форме откоса. На углу стен в горизонтальном положении прикрепляют малярный шнур, который будет служить ориентиром для сооружения откоса. Пропорции рабочего раствора: 1 часть цемента к 3 частям песка. Вода добавляется в таких пропорциях, чтобы готовая смесь не стекала с малярного инструмента. Чтобы влага правильно испарялась и раствор закрепился, следует произвести выдержку в течение двух суток. Крепление отливов на цоколь производят к поверхности стены либо к направляющим элементам.

Особенности и технология установки отливов

Технология установки изделий включает в себя:

• измерение периметра дома;
• определение необходимой ширины конструкции;
• установку элементов в угловой части дома;
• крепление отливов к стене при помощи герметиков и самонарезных болтов;
• проверку системы на функциональность и обнаружение протечек.

Установка защиты фундамента на цоколь деревянного дома требуется в обязательном порядке. Древесина впитывает влагу, и эта особенность пагубным образом влияет на фасад сооружения. Бревна нуждаются в усиленной защите, по этой причине лучше выбрать установку бревенчатого или металлического отлива. Главные особенности и технология установки: деревянные детали должны быть обработаны водоотталкивающими средствами.

Установка отливов в деревянном доме. Как установить отливы на фундамент деревянного дома

Для защиты выступающего цоколя деревянного дома необходимо установить отлив на фундамент для защиты бетонной конструкции от разрушения. Проблем обычно не возникает для зданий из СИП панелей и «каркасников» – верхняя полка крепится к обрешетке и закрывается вентилируемым фасадом. В срубах необходимо обеспечить герметичность узлов примыкания и обвести перерубы наружных углов.

Материалы для отлива и схемы монтажа

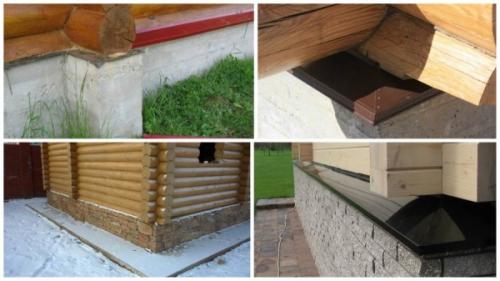

Ввиду того, что минимальная ширина монолитных фундаментов чаше всего больше толщины стеновых материалов, использующихся в деревянном строительстве домов, цоколь дома выступает наружу. Для защиты его верхней грани от намокания и разрушения применяются отливы из разных материалов:

• сталь – оцинкованная, покрытая полимерами или ламинированная;
• полимеры – пластиковые доборные элементы.

Бетонные, клинкерные, медные и алюминиевые отливы для деревянных коттеджей используются редко, поскольку резко увеличивают бюджет строительства. Их сложнее подгонять в узлах примыкания к венцам сруба, увеличивается отход кроя и время установки.

Основными схемами монтажа отливов являются:

• бетон, клинкер – изготовление раствором наклонной плоскости на верхней поверхности цоколя, укладка элементов на цементно-песчаный или специальный раствор, обладающий влагонепроницающими свойствами;
• медь, винил, сталь, алюминий – фиксация верхней полки к стене, каркасу вентфасада, подгонка внутренних и внешних углов, крепление элементов между собой фальцем, саморезами или заклепками внахлест

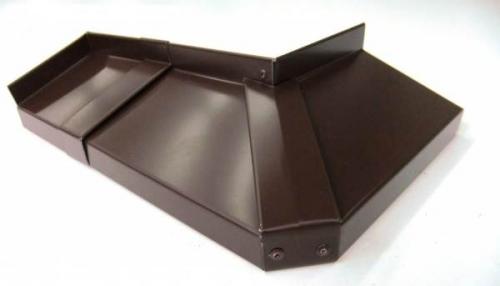

Важно! Для виниловых отливов производители выпускают угловые элементы. В компаниях, реализующих стальные отливы, их можно заказать по размерам застройщика. Бетонные, клинкерные изделия раскраивают УШМ с алмазной оснасткой по месту.

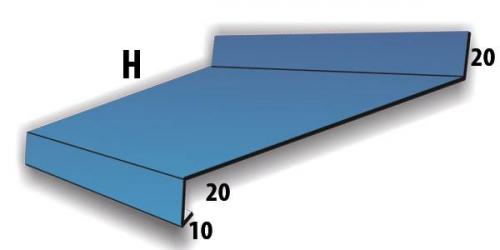

Форма отлива выглядит следующим образом:

Ширина средней рабочей полки варьируется в пределах 50 – 400 мм. Изделия из листовых материалов можно заказать конкретного либо стандартного размера. При выборе виниловых доборных элементов возможности несколько снижаются – придется выбирать из готового ассортимента производителя.

Монтаж отливов

Единого стандарта по оформлению отливных элементов на фундаменте не существует, поэтому установить отливы можно различными методами. Однако рекомендуется вначале защитить от влаги сопряжения стен, соединение углов сруба в лапу, затем смонтировать планки на прямых участках цоколя дома.

Оформление углов

В домах из СИП панелей, построенных по каркасной, щитовой или фахверковой технологии по бюджетным проектам, обычно присутствуют только наружные углы. В срубах добавляются внутренние углы при перерубке углов в чашу или лапу. В последнем случае для этих элементов может заливаться отдельная лента, углы могут лежать на цоколе вплотную или нависать над ним.

Поэтому изменяется ширина и уклон отлива цоколя дома, удобство размещения планки, отходы кроя, производительность работ по защите фундамента.

Наружный угол

Если используются ПВХ отливы цоколя, технология кроя планок для изготовления углов значительно упрощаются.

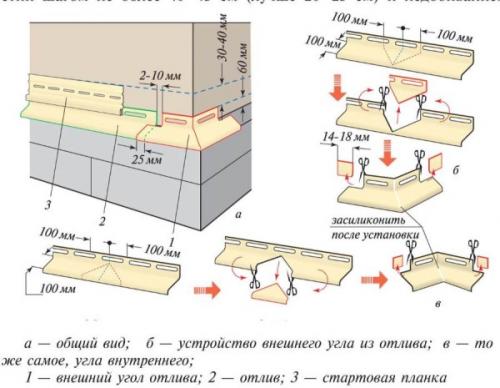

Схема монтажа виниловых отливов.

Достаточно вырезать нижнюю и верхнюю часть, смонтировать доборный элемент на место эксплуатации, обработать швы герметиком, силиконом.

С металлическими цоколями работать сложнее, поэтому используются другие технологии:

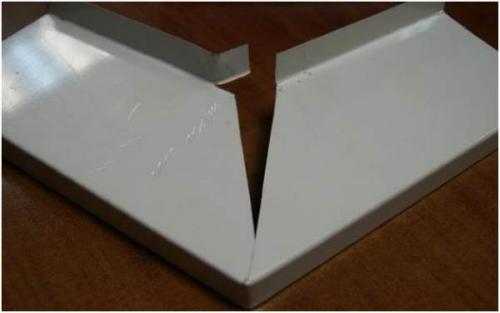

• вырезание верхней части планки – разрезается верхняя и средняя полка, с одной стороны по разметке угла 90 градусов, с другой с напуском 1 – 2 см;
• стыковка углового элемента – планка изгибается в месте надреза, припуск заводится внутрь, металл крепится саморезами либо заклепками вдоль угла.

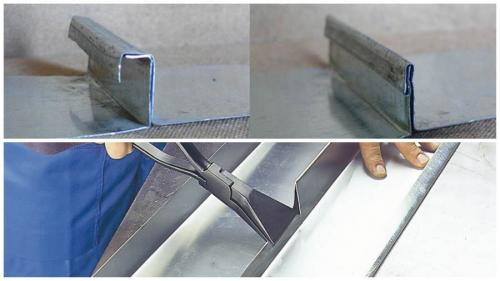

Более надежным считается фальцевое соединение, в этом случае по обе стороны угла оставляют 1 см, 2 см с другой стороны, соответственно. Сложность фальцевых стыков заключается в необходимости у домашнего мастера некоторых навыков жестяных работ, применении специального инструмента.

Вместо этого можно состыковать угол с небольшим зазором, закрыть его широкой планкой сверху, прикрепив ее к противоположным сторонам вдоль шва заклепками или саморезами.

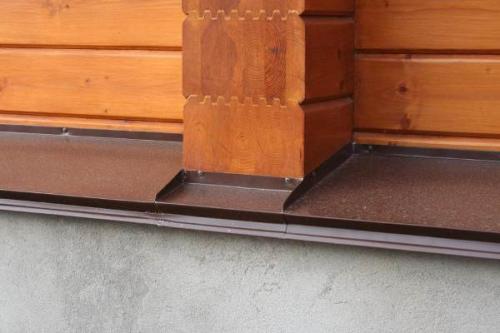

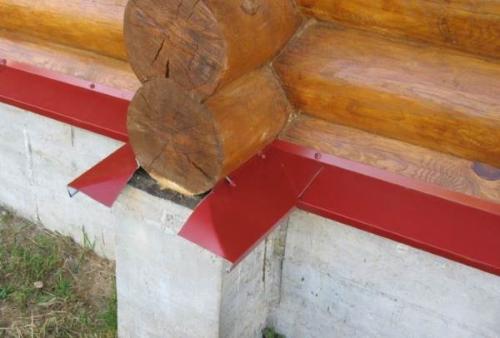

Наружные углы в местах примыкания внутренних стен сруба с перерубом в лапу можно оформить следующим способом.

Важно! Фундамент дома должен защищаться отливами по всему периметру, включая крыльцо, декоративные элементы фасадов (эркеры, пилястры).

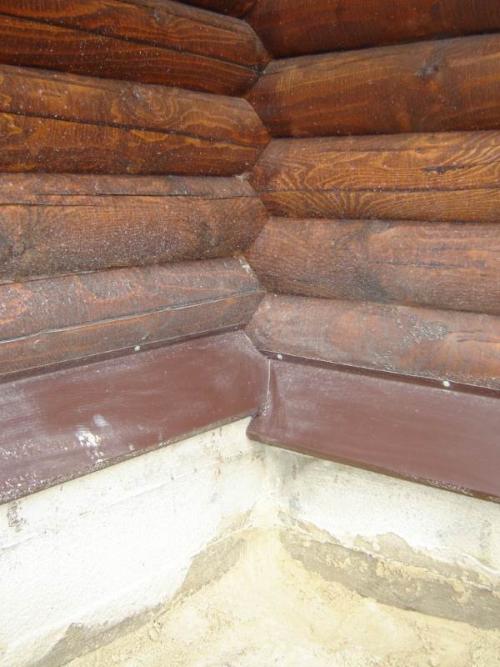

Внутренний угол

При самостоятельном креплении отливов цоколя дома во внутренних углах технология гораздо проще. В этом случае одну планку модно запустить под другую, немного подогнув широкую полку, замазав щели герметиком.

Важно! Если цокольная часть фундамента залита по единому горизонтальному уровню, а венцы соседних стен сруба смещены по вертикали на полдерева, отливы могут размещаться под разным углом или на разном уровне.
